Maximale Signalisolation und zuverlässige Steuerung: Der 4N 33 – Optokoppler für anspruchsvolle Elektronikanwendungen
Wenn Sie in der Elektronikentwicklung oder -wartung tätig sind und eine zuverlässige Lösung zur galvanischen Trennung von Schaltungen oder zur Steuerung von Leistungsbauteilen benötigen, ist der 4N 33 Optokoppler Ihre erste Wahl. Dieses Bauteil löst das Problem unerwünschter Überspannungen und Störungen zwischen digitalen und analogen Schaltungen sowie zwischen Steuer- und Lastkreisen, indem es eine physische Barriere zwischen der Eingangs- und Ausgangsseite schafft. Er ist ideal für Ingenieure, Techniker und Hobbyisten, die maximale Sicherheit und Stabilität in ihren Schaltungen gewährleisten möchten.
Warum der 4N 33 Optokoppler die überlegene Wahl ist
Im Gegensatz zu einfachen Transformatoren oder Relais bietet der 4N 33 Optokoppler eine integrierte und kompakte Lösung für die Signalübertragung mit galvanischer Trennung. Seine geringe Größe, die hohe Zuverlässigkeit und die breite Kompatibilität mit verschiedenen Logikpegeln machen ihn zur überlegenen Wahl gegenüber herkömmlichen, sperrigeren oder mechanischen Trennkomponenten. Er eliminiert die Notwendigkeit komplexer Schaltungsdesigns zur Spannungs- und Stromtrennung und minimiert gleichzeitig das Risiko von Erdschleifen und Rauschübertragung, was zu einer insgesamt stabileren und leistungsfähigeren Elektronik führt.
Kernfunktionen und Vorteile des 4N 33 Optokopplers
- Galvanische Trennung: Bietet eine vollständige elektrische Entkopplung zwischen der Eingangs- und Ausgangsschaltung, wodurch empfindliche Komponenten vor schädlichen Spannungsspitzen und Transienten geschützt werden.
- Sicherheit: Reduziert das Risiko von Stromschlägen durch die physische Trennung von Hoch- und Niederspannungsbereichen.
- Rauschunterdrückung: Verhindert die Übertragung von elektrischem Rauschen und Störungen von einer Schaltung zur anderen, was zu saubereren Signalen und präziserer Funktionalität führt.
- Kompakte Bauform: Integriertes Bauteil, das weniger Platz auf der Leiterplatte benötigt als diskrete Lösungen.
- Breite Anwendbarkeit: Geeignet für eine Vielzahl von Anwendungen, von der Stromversorgung über die Steuerung von Motorantrieben bis hin zur Signalverarbeitung in industriellen Automatisierungssystemen.
- Hohe Zuverlässigkeit: Kein mechanischer Verschleiß, was zu einer langen Lebensdauer und konsistenten Leistung führt.
- Geringe Leistungsaufnahme: Effizienter Betrieb mit minimalem Energieverbrauch.
Technische Spezifikationen und Leistungsmerkmale
Der 4N 33 ist ein bewährter Optokoppler, der auf einer Silizium-Phototransistor-Ausgangsstufe basiert, die durch eine Infrarot-Leuchtdiode (IR LED) auf der Eingangsseite angesteuert wird. Diese Kombination ermöglicht eine effiziente und zuverlässige Signalübertragung mit einer klaren Trennung zwischen dem Steuersignal und dem gesteuerten Ausgang.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Optokoppler / Optoisolator |
| Eingangstyp | Infrarot-Leuchtdiode (IR LED) |
| Ausgangstyp | NPN-Phototransistor |
| Kollektor-Emitter-Spannung (VCEO) | Bis zu 30V |
| Kollektorstrom (IC) | Bis zu 100mA |
| Vorwärtsstrom der LED (IF) | Bis zu 60mA |
| Isolationsspannung (AC RMS) | 5000V (5kV) |
| Stromübertragungsverhältnis (CTR) | Typischerweise 20% bis 50% bei 10mA LED-Strom und 5V Kollektorspannung (variiert je nach Charge und Hersteller) |
| Anstiegs-/Abfallzeit | Wenige Mikrosekunden, abhängig von der Lastkapazität |
| Betriebstemperatur | -55°C bis +100°C |

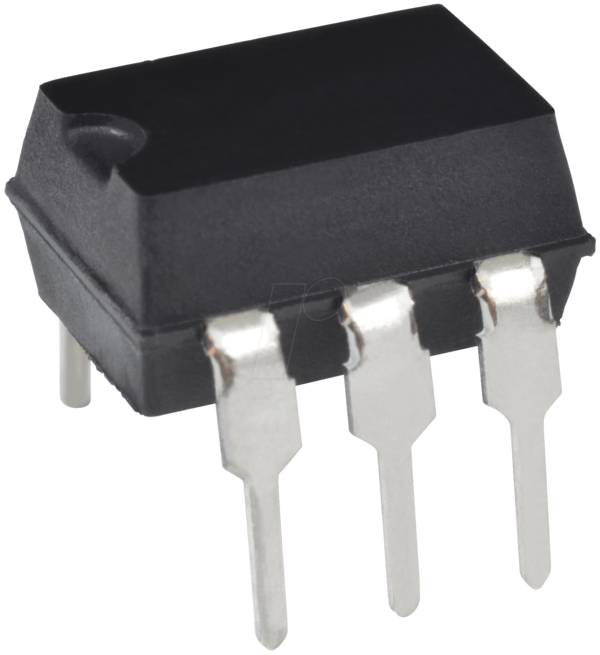

| Gehäuseform | DIL-6 (Dual Inline Package, 6 Pins) |
| Schaltgeschwindigkeit | Geeignet für schnelle Schaltanwendungen im kHz-Bereich |
| Anwendungsgebiete | Netzteile, SPS-Schnittstellen, Industriesteuerungen, Spannungs-/Pegelwandlung, LED-Treiber-Isolation |
Tiefergehende Analyse: Aufbau und Funktionsweise
Der 4N 33 Optokoppler besteht aus zwei wesentlichen Komponenten, die optisch miteinander gekoppelt sind: einer Infrarot-Leuchtdiode (IR LED) auf der Eingangsseite und einem NPN-Phototransistor auf der Ausgangsseite. Beide sind in einem lichtundurchlässigen Gehäuse untergebracht, um eine unerwünschte Lichteinstrahlung von außen zu verhindern und die Signalintegrität zu gewährleisten. Wenn ein Strom durch die IR LED fließt, emittiert diese Licht im Infrarotbereich. Dieses Licht durchdringt das Medium zwischen LED und Phototransistor und trifft auf die Basis des NPN-Transistors. Die Intensität des emittierten Lichts steuert proportional die Stromleitung zwischen Kollektor und Emitter des Phototransistors.
Die galvanische Trennung, eine der Hauptfunktionen des Optokopplers, wird durch die optische Kopplung erreicht. Es gibt keine elektrische Verbindung zwischen der Eingangs- und der Ausgangsschaltung. Dies ist entscheidend, um empfindliche Mikrocontroller oder Prozessoren vor hohen Spannungen, transienten Störungen oder Erdschleifen zu schützen, die in der Lastseite der Schaltung vorhanden sein könnten. Die Isolation von 5000V AC RMS, die der 4N 33 bietet, ist ein starkes Indiz für seine Fähigkeit, auch unter rauen Bedingungen zuverlässige Trennung zu gewährleisten.
Das Stromübertragungsverhältnis (CTR – Current Transfer Ratio) ist ein wichtiger Parameter, der das Verhältnis des Ausgangsstroms (Kollektorstrom) zum Eingangsstrom (LED-Vorwärtsstrom) angibt. Ein höheres CTR bedeutet, dass weniger Eingangsstrom benötigt wird, um einen bestimmten Ausgangsstrom zu schalten, was die Energieeffizienz verbessert. Für den 4N 33 liegt dieser Wert typischerweise zwischen 20% und 50%. Dies bedeutet, dass bei einem LED-Strom von 10mA und einer Kollektorspannung von 5V der Ausgangsstrom zwischen 2mA und 5mA liegen kann.
Die Schaltgeschwindigkeit des 4N 33 ist durch die Eigenkapazitäten des Phototransistors und die Anstiegs-/Abfallzeiten der LED begrenzt. Diese Zeiten liegen im Bereich von wenigen Mikrosekunden. Dies macht den Optokoppler geeignet für Anwendungen, die nicht im sehr hohen Frequenzbereich (<100 kHz) operieren. Für die meisten Steuer- und Logikapplikationen, wie beispielsweise das Schalten von Relais, die Ansteuerung von Thyristoren oder das Interface zwischen unterschiedlichen Logikspannungen, ist diese Geschwindigkeit mehr als ausreichend.
Anwendungsbereiche im Detail
Der 4N 33 Optokoppler ist ein vielseitiger Baustein für diverse industrielle und kommerzielle Elektronikanwendungen. Seine Robustheit und die Fähigkeit zur galvanischen Trennung machen ihn zu einer bevorzugten Wahl für:
- Schaltnetzteile (SMPS): Zur Isolierung der Sekundärseite (Niederspannung) von der Primärseite (Netzspannung) und zur Rückkopplung der Ausgangsspannung. Dies erhöht die Sicherheit erheblich und schützt den Benutzer vor gefährlichen Netzspannungen.
- Industrielle Automatisierung und Steuerungstechnik: Als Schnittstellenbauteil zwischen SPS (Speicherprogrammierbare Steuerungen) und Aktoren (z.B. Motoren, Ventile, Relais) oder Sensoren. Die Isolation schützt die empfindlichen SPS-Eingänge vor den oft rauen Umgebungsbedingungen und Spannungsspitzen in industriellen Umgebungen.
- Motorsteuerungen: Zur Ansteuerung von Leistungsbauteilen wie MOSFETs oder IGBTs in Motorantriebsschaltungen. Hier dient der Optokoppler als sicherheitsrelevante Trennung und zur Steuerung des Gate-Signals.
- Pegelwandlung: Zur Anpassung von Signalen zwischen Schaltungen mit unterschiedlichen Logikpegeln (z.B. 5V TTL zu 3.3V CMOS oder umgekehrt), wobei gleichzeitig eine galvanische Trennung gewährleistet wird.
- Medizintechnik: In Geräten, bei denen Patientensicherheit oberste Priorität hat und eine strikte elektrische Trennung zwischen dem Patienten und potenziell gefährlichen Spannungsquellen erforderlich ist.
- Entstörung von Audio- und Videosignalen: Zur Vermeidung von Erdschleifen-induziertem Brummen und Rauschen in komplexen Signalpfaden.
FAQ – Häufig gestellte Fragen zu 4N 33 – Optokoppler
Was ist die Hauptfunktion eines Optokopplers wie dem 4N 33?
Die Hauptfunktion des 4N 33 Optokopplers ist die galvanische Trennung von elektrischen Schaltungen. Dies bedeutet, dass er ein Signal von einer Schaltung auf eine andere überträgt, ohne dass eine elektrische Verbindung zwischen den beiden Schaltungen besteht. Er schützt so empfindliche Komponenten vor Überspannungen und reduziert Rauschen.
Für welche Art von Anwendungen ist der 4N 33 Optokoppler besonders gut geeignet?
Der 4N 33 ist ideal für Anwendungen, bei denen eine zuverlässige Signalübertragung mit hoher Sicherheit erforderlich ist, wie z.B. in Schaltnetzteilen, industriellen Steuerungen, SPS-Schnittstellen und bei der Ansteuerung von Leistungsbauteilen. Er eignet sich hervorragend, um empfindliche Mikrocontroller von potenziell gefährlichen Spannungsbereichen zu trennen.
Welche Spannungshöhe kann der 4N 33 sicher trennen?
Der 4N 33 Optokoppler ist für eine Isolationsspannung von bis zu 5000 Volt Wechselspannung (AC RMS) ausgelegt. Dies ermöglicht die Trennung zwischen Hochspannungs- und Niederspannungsbereichen.
Wie beeinflusst die LED-Stromstärke die Leistung des 4N 33?
Die LED-Stromstärke auf der Eingangsseite steuert die Helligkeit der emittierten Infrarotstrahlung, was wiederum den Kollektorstrom auf der Ausgangsseite des Phototransistors beeinflusst. Ein höherer LED-Strom führt typischerweise zu einem höheren Kollektorstrom, bis zur Sättigung des Transistors. Dies wird durch das Stromübertragungsverhältnis (CTR) beschrieben.
Kann der 4N 33 auch für schnelle Signale verwendet werden?
Der 4N 33 ist für Schaltfrequenzen im Kilohertz-Bereich gut geeignet. Für Anwendungen, die sehr hohe Frequenzen im Megahertz-Bereich erfordern, gibt es spezialisierte Optokoppler mit schnelleren Schaltzeiten. Die typischen Anstiegs- und Abfallzeiten liegen im Bereich von Mikrosekunden.
Was bedeutet das Stromübertragungsverhältnis (CTR) und welche Werte sind beim 4N 33 üblich?
Das Stromübertragungsverhältnis (CTR) gibt das Verhältnis des Ausgangskollektorstroms zum Eingangsläuftlichtstrom der LED an. Für den 4N 33 liegt das CTR typischerweise zwischen 20% und 50%. Ein höheres CTR bedeutet, dass für einen bestimmten Ausgangsstrom weniger Eingangsstrom benötigt wird.
Welche Fehlerquellen oder Einschränkungen sollte ich bei der Verwendung des 4N 33 beachten?
Wichtige Punkte sind die maximale Kollektor-Emitter-Spannung (VCEO), der maximale Kollektorstrom (IC) und die maximale LED-Stromstärke (IF), die nicht überschritten werden dürfen. Auch die Schaltgeschwindigkeit ist für sehr hochfrequente Anwendungen limitiert. Das CTR kann mit der Temperatur und der Lebensdauer variieren.
