Leiterplattenverbinder: Die Schlüsselkomponenten für Ihre Elektronikprojekte
Die Welt der Elektronik ist ein komplexes Zusammenspiel feinster Bauteile, und Leiterplattenverbinder spielen dabei eine fundamentale Rolle. Ob Sie ein erfahrenes Ingenieurteam hinter anspruchsvollen Industrieanwendungen, ein passionierter Maker, der Prototypen entwickelt, oder ein technikbegeisterter Hobbyist sind – die Wahl des richtigen Steckverbinders für Ihre Leiterplatten ist entscheidend für die Funktionalität, Zuverlässigkeit und Langlebigkeit Ihres Systems. Lan.de bietet Ihnen eine umfassende Auswahl an hochwertigen Leiterplattenverbindern, sorgfältig kuratiert, um den vielfältigen Anforderungen moderner Elektronikentwicklung gerecht zu werden. Von der einfachen Signalübertragung bis zur leistungsstarken Stromversorgung decken unsere Produkte ein breites Spektrum an technischen Anforderungen ab, unterstützt durch renommierte Hersteller und innovative Lösungen.
Worauf Kunden beim Kauf von Leiterplattenverbindern achten sollten
Die Auswahl des passenden Leiterplattenverbinders mag auf den ersten Blick komplex erscheinen, doch mit Bedacht auf einige Kernkriterien treffen Sie die richtige Entscheidung. Die Funktionalität Ihres Endprodukts hängt maßgeblich von dieser Komponente ab, weshalb eine sorgfältige Prüfung unerlässlich ist. Berücksichtigen Sie stets die elektrischen Spezifikationen wie maximale Strombelastbarkeit (Ampere), Spannungsfestigkeit (Volt) und Kontaktwiderstand. Ebenso wichtig sind die mechanischen Eigenschaften: benötigte Steckzyklen, die Art der Montage (z.B. Lötanschluss, Crimpanschluss, Schneidklemme) und die Abmessungen der Leiterplatte und des Gehäuses. Die Umgebungsbedingungen am Einsatzort – wie Betriebstemperatur, Luftfeuchtigkeit, Vibrationen und potenzielle Exposition gegenüber Chemikalien oder Staub – erfordern spezifische Schutzklassen (IP-Schutzarten) und Materialien. Achten Sie auf Normen und Zulassungen, insbesondere in sicherheitskritischen oder industriellen Anwendungen (z.B. UL, VDE, RoHS-Konformität). Die Rastermaße der Kontakte sind ebenfalls entscheidend für die Kompatibilität und Platzersparnis. Nicht zuletzt spielen die Materialien der Kontakte (oft Gold-, Zinn- oder Silberlegierungen für gute Leitfähigkeit und Korrosionsbeständigkeit) und des Gehäuses (z.B. Hochtemperatur-Kunststoffe wie PBT oder LCP) eine Rolle für die Langlebigkeit und Temperaturbeständigkeit.
Vielfalt der Leiterplattenverbindertypen und ihre Anwendungen
Leiterplattenverbinder sind keine universellen Bauteile; ihre Vielfalt spiegelt die spezifischen Bedürfnisse verschiedenster Elektronikanwendungen wider. Die Auswahl reicht von einfachen, kostengünstigen Lösungen bis hin zu hochspezialisierten Stecksystemen für anspruchsvolle Umgebungen. Hier sind einige der gängigsten Typen und ihre typischen Einsatzgebiete:

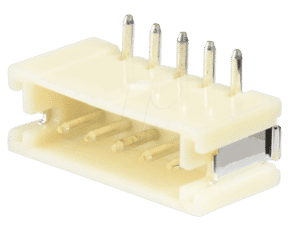

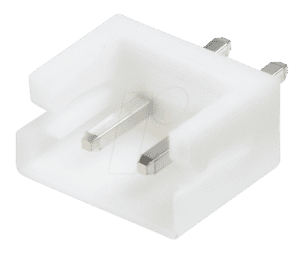

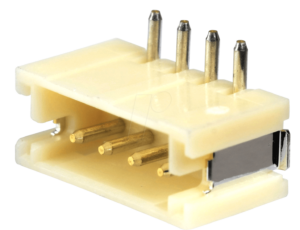

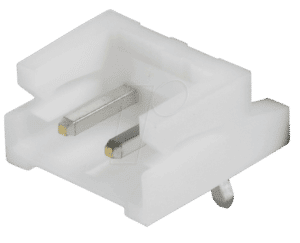

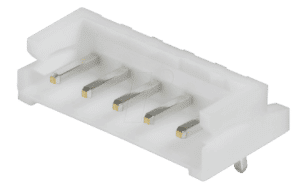

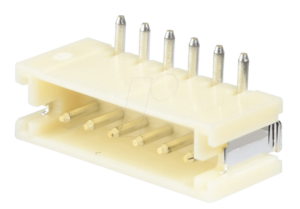

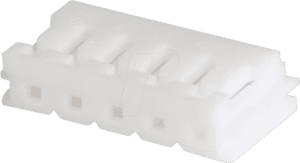

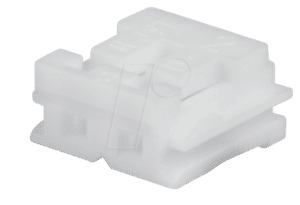

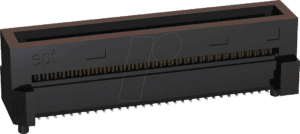

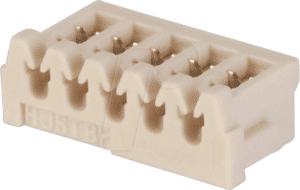

- Stiftleisten (Header) und Buchsen (Sockets): Diese sind die wohl am weitesten verbreiteten Verbinder. Sie eignen sich hervorragend für die Verbindung von zwei Leiterplatten oder für den Anschluss von Kabeln über Flachbandkabeladapter. Anwendungen finden sich in fast allen Bereichen der Unterhaltungselektronik, Messtechnik und Heimautomatisierung.

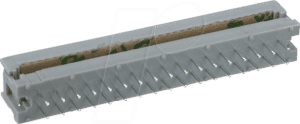

- IDC-Verbinder (Insulation Displacement Connectors): Diese werden oft für Flachbandkabel verwendet und erfordern kein Abisolieren der einzelnen Adern. Sie bieten eine schnelle und kostengünstige Verbindungslösung, ideal für interne Verbindungen in Geräten wie Druckern oder Computern.
- WAGO-Klemmen und ähnliche Federklemmen: Bekannt für ihre werkzeuglose Installation, sind diese Verbinder besonders beliebt bei Anwendungen, bei denen schnelles Verdrahten und einfache Wartung im Vordergrund stehen. Sie werden häufig in der Gebäudetechnik, im Maschinenbau und in der Schaltschrankverdrahtung eingesetzt.
- Rechtecksteckverbinder (z.B. D-Sub, Mini-DIN): Diese robusten Verbinder werden oft für externe Schnittstellen verwendet, wo eine sichere und mechanisch stabile Verbindung erforderlich ist. Beispiele sind RS232-Schnittstellen oder Videoanschlüsse.
- Schraubklemmenblöcke: Diese bieten eine sehr sichere und belastbare Verbindung, die sich gut für höhere Ströme und Spannungen eignet. Sie sind Standard in der Industrieautomatisierung, Stromversorgung und in vielen Haushaltsgeräten.
- HF-Steckverbinder (z.B. SMA, BNC): Speziell für Hochfrequenzanwendungen entwickelt, gewährleisten diese Verbinder eine optimale Signalintegrität bei hohen Frequenzen. Sie finden Einsatz in Antennenanlagen, Messgeräten und Telekommunikationsinfrastrukturen.
- FPC/FFC-Verbinder (Flexible Printed Circuit / Flexible Flat Cable): Diese sehr flachen und kompakten Verbinder sind ideal für den Anschluss von flexiblen Leiterplatten oder Flachbandkabeln in Geräten mit begrenztem Bauraum, wie Smartphones, Kameras oder Notebooks.
Technische Spezifikationen und Klassifizierungen von Leiterplattenverbindern
Die technische Ausgestaltung von Leiterplattenverbindern ist vielfältig und bestimmt maßgeblich ihre Leistungsfähigkeit und Einsatztauglichkeit. Ein fundiertes Verständnis der wichtigsten Spezifikationen ermöglicht eine zielgerichtete Auswahl und gewährleistet die optimale Funktion Ihrer elektronischen Schaltungen. Die folgenden Kriterien sind für die technische Klassifizierung und Auswahl von besonderer Bedeutung:
| Kriterium | Beschreibung | Typische Werte/Beispiele | Relevanz für die Anwendung |
|---|---|---|---|
| Polzahl (Anzahl der Kontakte) | Gibt an, wie viele einzelne elektrische Verbindungen ein Steckverbinder bietet. | 2 bis über 100 Pole | Direkter Einfluss auf die Komplexität der zu übertragenden Signale oder die Stromtragfähigkeit. |
| Rastermaß (Pitch) | Der Abstand zwischen den Mittelpunkten benachbarter Kontakte. | 0.5 mm, 1.27 mm, 2.54 mm (0.1 Zoll), 5.08 mm | Entscheidend für die Bauraumoptimierung auf der Leiterplatte und die mechanische Kompatibilität. |
| Strombelastbarkeit pro Kontakt | Der maximal zulässige Dauerstrom, den ein einzelner Kontakt sicher führen kann. | Von wenigen Milliampere bis zu mehreren hundert Ampere | Wichtig für Anwendungen, die hohe Leistung erfordern, um Überhitzung und Beschädigung zu vermeiden. |
| Spannungsfestigkeit | Die maximale Wechsel- oder Gleichspannung, die zwischen zwei Kontakten oder zwischen Kontakt und Gehäuse sicher ausgehalten werden kann. | Von wenigen Volt bis zu mehreren Kilovolt | Relevant für die Sicherheit und die Vermeidung von Kurzschlüssen, besonders in Hochspannungsanwendungen. |
| Temperaturbereich | Der zulässige Betriebstemperaturbereich des Verbinders. | -40°C bis +85°C (Standard), bis +250°C (Hochtemperatur) | Kritisch für die Zuverlässigkeit in extremen Umgebungsbedingungen (z.B. Automotive, Industrieöfen). |
| Schutzart (IP-Rating) | Gibt den Schutzgrad gegen das Eindringen von Festkörpern (z.B. Staub) und Flüssigkeiten (z.B. Wasser) an. | IP20 (ungeschützt), IP67 (staubdicht, Schutz bei zeitweiligem Untertauchen) | Erforderlich für Anwendungen in staubigen, feuchten oder rauen Umgebungen. |
| Steckzyklen | Die Anzahl der Ein- und Aussteckvorgänge, die ein Verbinder aushalten kann, bevor seine Leistung signifikant abnimmt. | 100, 1.000, 10.000, 100.000+ | Wichtig für Anwendungen, die häufige Montage oder Demontage erfordern. |
| Kontaktmaterial | Die Beschichtung oder das Material der elektrischen Kontakte. | Zinn, Zinn-Blei, Silber, Gold, vernickelt | Beeinflusst Leitfähigkeit, Korrosionsbeständigkeit und Lötbarkeit. Goldkontakte bieten höchste Korrosionsbeständigkeit und geringsten Übergangswiderstand. |
Nachhaltigkeit und technologische Trends bei Leiterplattenverbindern
Die Elektronikindustrie unterliegt einem stetigen Wandel, und dies spiegelt sich auch in der Entwicklung von Leiterplattenverbindern wider. Nachhaltigkeit und die Integration neuester Technologien stehen dabei zunehmend im Fokus. Hersteller wie TE Connectivity, Molex, Amphenol, Phoenix Contact und Harting investieren kontinuierlich in die Entwicklung von Verbindern, die nicht nur leistungsfähiger, sondern auch umweltfreundlicher und zukunftssicher sind. Ein wichtiger Trend ist die Miniaturisierung, die durch die steigende Leistungsdichte elektronischer Geräte und den Bedarf an kompakteren Designs getrieben wird. Dies führt zu immer kleineren Rastermaßen und flacheren Profilen, wie sie bei FPC/FFC-Verbindern oder speziellen miniaturisierten Stiftleisten zu finden sind. Parallel dazu gewinnt die Forderung nach erhöhter Strombelastbarkeit in kleineren Bauformen an Bedeutung. Moderne Materialien, wie Hochtemperatur-Kunststoffe, die frei von Halogenen sind (halogenfreie Kunststoffe), erfüllen strengere Umweltauflagen und ermöglichen den Einsatz in anspruchsvollen Umgebungsbedingungen, wie beispielsweise in der Luft- und Raumfahrt oder in sicherheitssensiblen Anlagen. Die Entwicklung von SFP (Small Form-factor Pluggable) und QSFP (Quad Small Form-factor Pluggable) Modulen für die Datenübertragung im Rechenzentrum ist ein Beispiel für den Trend zu standardisierten, steckbaren Hochleistungsverbindern. Auch im Bereich der Nachhaltigkeit gibt es Fortschritte: die Verwendung von recycelten Materialien in Gehäusen und die Optimierung von Produktionsprozessen zur Reduzierung von Abfall und Energieverbrauch gewinnen an Bedeutung. Zertifizierungen wie RoHS (Restriction of Hazardous Substances) und REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) sind Standard geworden und stellen sicher, dass die verwendeten Materialien keine schädlichen Substanzen in bedenklichen Mengen enthalten. Zukünftige Entwicklungen könnten sich auf noch höhere Datenübertragungsraten, verbesserte EMV-Abschirmung und integrierte intelligente Funktionen konzentrieren.
FAQ – Häufig gestellte Fragen zu Leiterplattenverbinder
Was ist der Unterschied zwischen einem Stiftleisten und einer Buchsenleiste?
Eine Stiftleiste (Header) verfügt über Stifte, die in Buchsenleisten (Sockets) gesteckt werden. Die Buchsenleiste enthält die Aufnahme für die Stifte und ermöglicht so die elektrische Verbindung. Oft werden sie paarweise verwendet, um zwei Leiterplatten miteinander zu verbinden oder Kabel anzuschließen.
Welches Kontaktmaterial ist für meine Anwendung am besten geeignet?
Die Wahl des Kontaktmaterials hängt stark von der Anwendung ab. Zinn ist kostengünstig und gut lötbar, aber anfällig für Oxidation. Silber bietet eine hervorragende Leitfähigkeit, kann aber auch oxidieren. Gold ist die beste Wahl für höchste Korrosionsbeständigkeit und geringsten Kontaktwiderstand, was es ideal für häufige Steckzyklen oder kritische Signale macht, ist aber auch teurer.
Was bedeutet die Angabe „Polzahl“ bei einem Verbinder?
Die Polzahl gibt die Anzahl der individuellen elektrischen Kontakte an, die ein Verbinder bietet. Eine höhere Polzahl ermöglicht die Übertragung von mehr Signalen oder eine höhere Stromtragfähigkeit, wenn die Kontakte entsprechend ausgelegt sind.
Ist ein bestimmter Leiterplattenverbinder für den Einsatz im Außenbereich geeignet?
Für den Einsatz im Außenbereich sind Verbinder mit einer entsprechenden Schutzart (IP-Rating) erforderlich, wie z.B. IP65, IP67 oder IP68. Diese kennzeichnen den Schutz gegen das Eindringen von Staub und Wasser. Standard-Verbinder ohne diese Auslegung sind für solche Umgebungen nicht geeignet.
Welche Rolle spielt das Rastermaß (Pitch) bei der Auswahl?
Das Rastermaß ist der Abstand zwischen den Mittelpunkten benachbarter Kontakte. Es ist entscheidend für die Platzierung der Verbinder auf der Leiterplatte und die mechanische Kompatibilität mit anderen Bauteilen oder Gehäusen. Kleinere Rastermaße ermöglichen kompaktere Designs, erfordern aber präzisere Fertigungstoleranzen.
Was sind die Vorteile von Federklemmen (z.B. WAGO-Klemmen) gegenüber Lötverbindern?
Federklemmen bieten den Vorteil einer werkzeuglosen Installation und Demontage, was die Montagezeit erheblich verkürzt und die Wartung vereinfacht. Sie sind ideal für Anwendungen, bei denen Flexibilität und schnelle Anschlusswechsel gefragt sind. Lötverbindungen sind oft permanenter und können bei falscher Ausführung zu thermischen Belastungen der Leiterplatte führen.
Sind alle von Ihnen angebotenen Leiterplattenverbinder RoHS-konform?
Ja, Lan.de legt großen Wert auf die Einhaltung relevanter Umweltstandards. Die meisten unserer angebotenen Leiterplattenverbinder sind RoHS-konform, was bedeutet, dass sie keine schädlichen Substanzen wie Blei, Quecksilber oder Cadmium in bedenklichen Mengen enthalten. Bitte prüfen Sie die spezifischen Produktdatenblätter für detaillierte Informationen.
