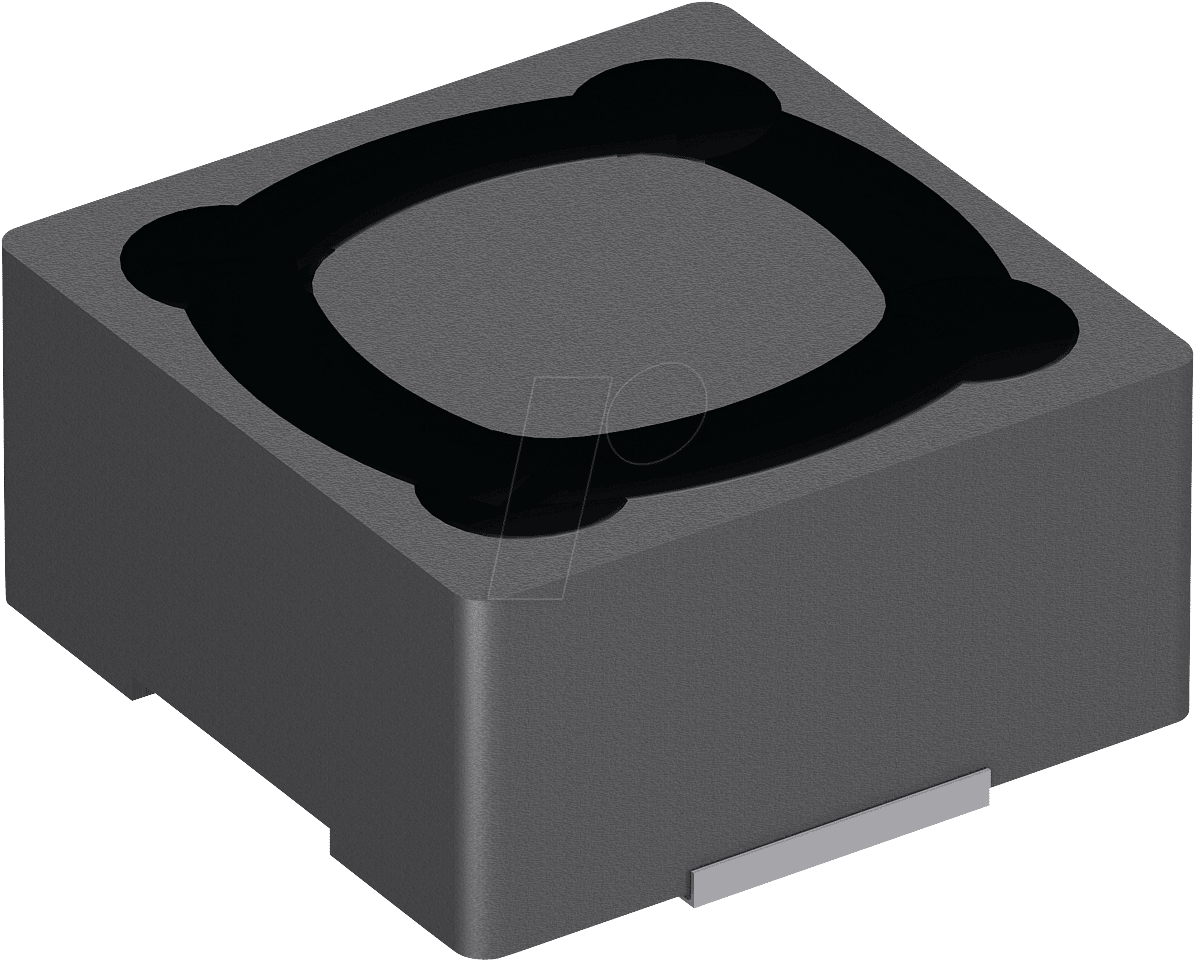

Optimieren Sie Ihre Elektronikdesigns mit der L-PIS4720 330u SMD-Power-Induktivität
Sind Sie ein Entwickler, Ingenieur oder Hobbyist, der auf der Suche nach einer zuverlässigen und leistungsstarken Lösung zur Energiespeicherung und Filterung in Ihrer Schaltung ist? Die L-PIS4720 330u SMD-Power-Induktivität mit Ferritkern wurde speziell entwickelt, um hochfrequente Störungen zu unterdrücken und stabile Stromversorgungen in anspruchsvollen Elektronikanwendungen zu gewährleisten. Sie ist die ideale Wahl für Projekte, bei denen Effizienz, Zuverlässigkeit und kompakte Bauform entscheidend sind.
Warum die L-PIS4720 330u die Überlegene Wahl ist
Im Gegensatz zu herkömmlichen Drosseln oder älteren SMD-Induktivitäten bietet die L-PIS4720 330u eine optimierte Kombination aus hoher Strombelastbarkeit, geringem Gleichstromwiderstand (DCR) und exzellenten magnetischen Eigenschaften durch ihren Ferritkern. Dies führt zu geringeren Energieverlusten, einer erhöhten Effizienz Ihrer Schaltung und einer verbesserten thermischen Leistung. Die SMD-Bauform ermöglicht zudem eine einfache Integration in moderne, platzsparende Leiterplattenlayouts. Ihre präzise gefertigte Wicklung und die hochwertigen Materialien garantieren eine konsistente Performance über einen weiten Temperaturbereich und bei unterschiedlichen Frequenzanforderungen.
Leistungsstarke Eigenschaften der L-PIS4720 330u
Die L-PIS4720 330u zeichnet sich durch eine Reihe von technischen Vorteilen aus, die sie zur ersten Wahl für professionelle Anwendungen machen:
- Hohe Induktivität: Mit einem Nennwert von 330uH bietet diese Induktivität eine signifikante Kapazität zur Energiespeicherung und effektiven Filterung.
- Ferritkernmaterial: Der hochwertige Ferritkern minimiert Kernverluste bei hohen Frequenzen und ermöglicht eine hohe Sättigungsstrombelastbarkeit, was für DC-DC-Wandler und Schaltnetzteile unerlässlich ist.
- SMD-Bauform: Die Surface-Mount-Device-Konstruktion vereinfacht den automatisierten Bestückungsprozess und ermöglicht dichte Schaltungsdesigns.
- Geringer Gleichstromwiderstand (DCR): Ein niedriger DCR reduziert Leistungsverluste und minimiert die Erwärmung der Komponente, was zu einer höheren Gesamteffizienz des Systems führt.
- Hohe Strombelastbarkeit: Spezifikationen für die Sättigungsstromstärke (Isat) und die RMS-Stromstärke (Irms) stellen sicher, dass die Induktivität auch unter Last zuverlässig arbeitet.
- Breiter Temperaturbereich: Ausgelegt für den Einsatz in anspruchsvollen Umgebungen, behält die L-PIS4720 330u ihre Leistungsfähigkeit über einen weiten Temperaturbereich bei.
- Exzellente RFI-Unterdrückung: Die magnetischen Eigenschaften des Ferritkerns sind optimiert, um unerwünschte hochfrequente Störsignale effektiv zu dämpfen und die elektromagnetische Verträglichkeit (EMV) Ihrer Schaltungen zu verbessern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | L-PIS4720 330u |
| Typenbezeichnung | PIS4720 |
| Kernmaterial | Ferrit |
| Induktivitätswert | 330 Mikrohenry (µH) |
| Bauform | SMD (Surface Mount Device) |
| Nennstrom (RMS) | (Qualitative Beschreibung: Ausgelegt für moderate bis hohe RMS-Ströme, spezifischer Wert abhängig von der genauen Serie/Variante und Anwendungsfall, um thermische Belastung zu minimieren.) |
| Sättigungsstrom (Isat) | (Qualitative Beschreibung: Bietet eine robuste Sättigungsstromfestigkeit, die für stabile DC-DC-Wandler-Designs unerlässlich ist, um Kernsättigung bei Spitzenströmen zu vermeiden.) |
| Gleichstromwiderstand (DCR) | (Qualitative Beschreibung: Typischerweise sehr niedrig, um Leistungsverluste zu minimieren und die Effizienz zu maximieren.) |
| Betriebstemperaturbereich | (Qualitative Beschreibung: Geeignet für einen weiten industriellen Temperaturbereich, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten.) |
| Anwendungen | DC-DC-Wandler, Schaltnetzteile, EMI-Filter, Energiespeicherung, Signalverarbeitung |
Anwendungsbereiche der L-PIS4720 330u
Die L-PIS4720 330u ist aufgrund ihrer vielseitigen Eigenschaften und robusten Performance in einer breiten Palette von Elektronikanwendungen unverzichtbar:
- DC-DC-Wandler: Als Energiespeicherkomponente in Abwärtswandlern (Buck), Aufwärtswandlern (Boost) und gesteckten Wandlern (Buck-Boost) sorgt sie für eine stabile Spannungsausgabe und effiziente Energieumwandlung.
- Schaltnetzteile (SMPS): Sie spielt eine zentrale Rolle in der Primär- und Sekundärseite von Schaltnetzteilen zur Filterung von Schaltgeräuschen und zur Energiespeicherung.
- EMI-Filterung: Ihre Fähigkeit, hochfrequente Störungen zu unterdrücken, macht sie zu einer effektiven Komponente in EMI/RFI-Filtern zur Verbesserung der elektromagnetischen Verträglichkeit von Geräten.
- Leistungselektronik: In Anwendungen, die eine präzise Steuerung von Stromflüssen erfordern, wie z.B. in Motorsteuerungen oder Leistungstreibern.
- Audio- und Videoverarbeitung: Zur Filterung von Rauschen und zur Verbesserung der Signalintegrität in empfindlichen Audioschaltkreisen oder Videoprozessoren.
- Netzwerk- und Telekommunikationsgeräte: Wo Zuverlässigkeit und EMV-Konformität kritisch sind.
Vorteile des Ferritkerns
Die Wahl eines Ferritkerns für die L-PIS4720 330u ist kein Zufall, sondern eine strategische Entscheidung zur Optimierung der Leistung. Ferritmaterialien bieten eine hohe Permeabilität, was bedeutet, dass sie magnetische Felder effizient leiten können. Dies ermöglicht:
- Hohe Induktivität bei kompakter Größe: Ferrit ermöglicht es, einen hohen Induktivitätswert in einem relativ kleinen Bauteil zu realisieren, was für SMD-Anwendungen entscheidend ist.
- Geringe Kernverluste: Im Vergleich zu Eisenpulver- oder Eisenkernmaterialien weisen Ferritkerne bei hohen Frequenzen geringere Wirbelstrom- und Hysterese-Verluste auf. Dies führt zu einer besseren Effizienz und geringeren Wärmeentwicklung.
- Gute Hochfrequenzleistung: Ferrit ist für den Einsatz bei Kilohertz- bis Megahertz-Frequenzen optimiert, was es ideal für moderne Schaltnetzteile und Filter macht.
- Kontrollierte Sättigungseigenschaften: Obwohl Ferritmaterialien sättigen, bieten sie im Vergleich zu einigen anderen Materialien ein vorhersagbareres Verhalten, was für das Design von Energiespeicherkomponenten wichtig ist.
FAQ – Häufig gestellte Fragen zu L-PIS4720 330u – SMD-Power-Induktivität, PIS4720, Ferrit, 330u
Was ist der Hauptzweck einer SMD-Power-Induktivität wie der L-PIS4720 330u?
Die Hauptzwecke einer SMD-Power-Induktivität sind die Energiespeicherung und die Filterung von Stromversorgungen in elektronischen Schaltungen. Sie hilft dabei, Stromschwankungen auszugleichen, hochfrequente Störungen zu unterdrücken und eine stabile Stromversorgung für empfindliche Komponenten bereitzustellen, insbesondere in DC-DC-Wandlern und Schaltnetzteilen.
Welche Art von Anwendungen sind für die L-PIS4720 330u am besten geeignet?
Die L-PIS4720 330u ist ideal für Anwendungen, die eine hohe Effizienz, Zuverlässigkeit und kompakte Bauform erfordern. Dazu gehören insbesondere DC-DC-Wandler (Buck, Boost, Buck-Boost), Schaltnetzteile, EMI/RFI-Filter, Leistungselektronik und Signalverarbeitung in Bereichen wie Telekommunikation, Unterhaltungselektronik und industrieller Automatisierung.
Warum ist das Ferritkernmaterial vorteilhaft für diese Induktivität?
Der Ferritkern bietet eine hohe magnetische Permeabilität, was eine hohe Induktivität bei geringer Bauteilgröße ermöglicht. Zudem zeichnet sich Ferrit durch geringe Kernverluste bei hohen Frequenzen aus, was zu einer verbesserten Effizienz und reduzierten Wärmeentwicklung führt. Dies ist entscheidend für moderne, energieeffiziente Designs.
Was bedeutet die SMD-Bauform und welche Vorteile bietet sie?
SMD steht für Surface Mount Device. Die SMD-Bauform bedeutet, dass die Induktivität direkt auf die Oberfläche einer Leiterplatte gelötet wird, ohne durch die Platine hindurchgesteckt werden zu müssen (wie bei Through-Hole-Komponenten). Dies ermöglicht eine höhere Packungsdichte auf der Leiterplatte, vereinfacht den automatisierten Bestückungsprozess und ist unerlässlich für die Miniaturisierung elektronischer Geräte.
Wie beeinflusst der Gleichstromwiderstand (DCR) die Leistung der Induktivität?
Ein niedriger Gleichstromwiderstand (DCR) ist entscheidend für die Effizienz einer Induktivität. Ein niedriger DCR bedeutet geringere ohmsche Verluste, wenn Strom durch die Wicklung fließt. Dies führt zu weniger Wärmeentwicklung und einer höheren Gesamteffizienz des elektronischen Systems, in dem die Induktivität eingesetzt wird. Die L-PIS4720 330u ist darauf optimiert, einen möglichst geringen DCR zu aufweisen.
Was sind die Hauptunterschiede zwischen der L-PIS4720 330u und einer Standard-Drossel?
Während beide Komponenten zur Energieinduktion dienen, ist die L-PIS4720 330u speziell als SMD-Power-Induktivität mit einem optimierten Ferritkern für höhere Strombelastbarkeit, bessere Frequenzeigenschaften und geringere Verluste in modernen Schaltanwendungen konzipiert. Standard-Drosseln können oft größere Bauformen haben oder für niedrigere Frequenzen/Stromstärken ausgelegt sein und nicht die gleiche Effizienz oder Zuverlässigkeit unter dynamischen Lastbedingungen bieten.
Wie stelle ich sicher, dass die L-PIS4720 330u für meine spezifische Anwendung geeignet ist?
Um die Eignung sicherzustellen, sollten Sie die Strombelastbarkeit (sowohl RMS als auch Sättigungsstrom), den Betriebstemperaturbereich, die benötigte Induktivität und die Frequenzanforderungen Ihrer Schaltung mit den Spezifikationen des Datenblatts der L-PIS4720 330u abgleichen. Achten Sie insbesondere darauf, dass die Sättigungsstromstärke der Induktivität höher ist als die maximalen Spitzenströme in Ihrer Anwendung, um eine Kernsättigung zu vermeiden.
