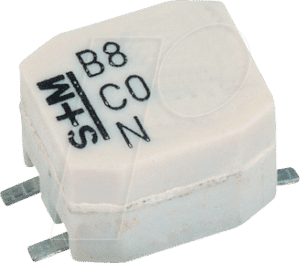

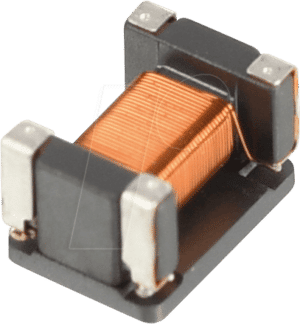

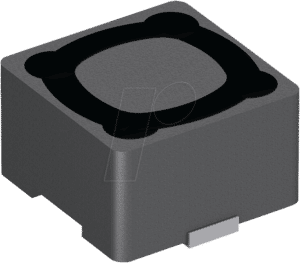

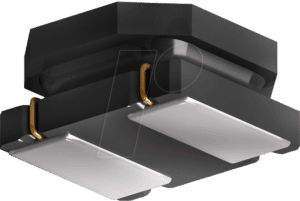

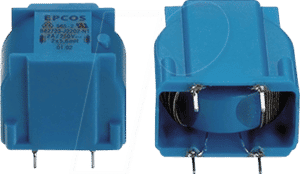

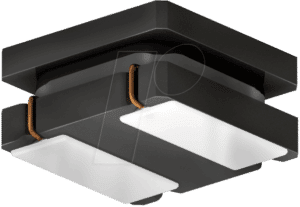

Induktivitäten ab 100 µH: Präzision für anspruchsvolle Schaltungen

Entdecken Sie unser sorgfältig kuratiertes Sortiment an Induktivitäten mit einer Induktivität von 100 µH (Mikrohenry) und mehr. Diese Kategorie richtet sich an professionelle Anwender, Entwickler und fortgeschrittene Hobbyisten, die auf der Suche nach hochwertigen Spulen für anspruchsvolle elektronische Anwendungen sind. Von der Energiewandlung in Schaltnetzteilen bis hin zur Signalfilterung in Audio- und HF-Systemen bieten wir Lösungen, die höchste Anforderungen an Stabilität, Effizienz und Zuverlässigkeit erfüllen.

Umfassende Auswahl für Ihre Applikation: Worauf kommt es an?

Beim Kauf von Induktivitäten ab 100 µH stehen verschiedene technische Spezifikationen und Anwendungsanforderungen im Fokus. Eine sorgfältige Auswahl minimiert Verluste, optimiert die Leistung und gewährleistet die Langlebigkeit Ihrer Schaltung.

Wichtige Kaufkriterien für Induktivitäten ab 100 µH:

• Induktivitätswert (L): Der Nennwert der Induktivität in Mikrohenry (µH) muss exakt zu den Anforderungen Ihrer Schaltung passen. Abweichungen können die Filterwirkung oder das Schwingverhalten negativ beeinflussen.
• Nennstrom (I_max): Achten Sie auf den maximal zulässigen Gleichstrom (DC) und Spitzenstrom (AC/Puls), den die Spule ohne signifikante Sättigung des Kernmaterials oder Überhitzung führen kann. Die Kernmaterialwahl beeinflusst maßgeblich die Stromtragfähigkeit.
• Gleichstromwiderstand (DCR): Ein niedriger DCR ist entscheidend für eine hohe Effizienz, insbesondere bei stromintensiven Anwendungen. Hoher DCR führt zu unnötigen Energieverlusten in Form von Wärme.
• Selbstresonanzfrequenz (SRF): Jede Induktivität besitzt parasitäre Kapazitäten, die zu einer Selbstresonanzfrequenz führen. Diese Frequenz sollte deutlich über der maximalen Betriebsfrequenz Ihrer Schaltung liegen, um unerwünschte Resonanzeffekte zu vermeiden.
• Qualität des Kernmaterials: Ferrite, Pulver-Eisenkerne oder spezielle Legierungen wie MPP (Molybdän-Permalloy-Pulver) oder Sendust bieten unterschiedliche Eigenschaften bezüglich Sättigungsflussdichte, Permeabilität und Verlusten bei hohen Frequenzen. Die Wahl hängt stark vom Frequenzbereich und der Strombelastung ab.
• Bauform und Montageart: Ob SMD (Surface Mount Device) für platzsparende Designs, bedrahtet für Durchsteckmontage (THT – Through-Hole Technology) oder Steckspulen für Leistungselektronik – die physische Form muss zur Leiterplatte und den Montageprozessen passen.
• Temperaturbereich und thermisches Verhalten: Die Betriebstemperatur der Umgebung und die Selbstwärmung der Spule sind kritische Faktoren für die Zuverlässigkeit und die Einhaltung der Spezifikationen.
• Hersteller und Zertifizierungen: Renommierte Hersteller wie Würth Elektronik, TDK, Coilcraft oder Murata stehen für hohe Qualitätsstandards. Achten Sie auf relevante Zertifizierungen wie AEC-Q200 für Automobilanwendungen oder RoHS-Konformität für umweltfreundliche Produktion.

Anwendungsbereiche und technische Spezifikationen im Detail

Induktivitäten ab 100 µH finden breite Anwendung in verschiedensten Bereichen der Elektronik, wobei die spezifischen Anforderungen stark variieren können. Hier ein tieferer Einblick in die technischen Kriterien und Einsatzmöglichkeiten.

Leistungselektronik: Effizienz und Stabilität bei der Energieumwandlung

In Schaltnetzteilen (SMPS – Switched-Mode Power Supplies) sind Induktivitäten das Herzstück der Energiewandlung. Bei Werten ab 100 µH kommen sie typischerweise in Buck- (Abwärtswandler), Boost- (Aufwärtswandler) und Buck-Boost-Konfigurationen zum Einsatz, um Spannungen zu transformieren. Hier sind ein niedriger DCR für hohe Wirkungsgrade, eine hohe Sättigungsstrombelastbarkeit (insbesondere bei Pulsbetrieb) und eine geringe Kernverlustleistung (Hysterese- und Wirbelstromverluste) essenziell. Materialien wie MPP oder spezielle Ferrite werden hierfür oft bevorzugt.

Filtertechnik: Rauschunterdrückung und Signalaufbereitung

In der Signalverarbeitung dienen Induktivitäten als passive Komponenten in Tiefpass-, Hochpass-, Bandpass- und Sperrfiltern. Bei Induktivitäten ab 100 µH sind diese oft in Stromversorgungsleitungen zur Filterung von hochfrequentem Rauschen (EMI – Electromagnetic Interference) oder in Audiokreisen zur Frequenzweiche von Lautsprechern integriert. Eine präzise Induktivität und eine hohe Güte (Q-Faktor) sind hier entscheidend, um das Signal möglichst unverfälscht zu lassen und gleichzeitig unerwünschte Frequenzen effektiv zu dämpfen. Die Selbstresonanzfrequenz muss dabei die Betriebsfrequenz deutlich übersteigen.

HF- und Funktechnik: Impedanzanpassung und Schwingkreise

Im Bereich der Hochfrequenztechnik (HF) und drahtlosen Kommunikation werden Induktivitäten dieser Größenordnung für Schwingkreise, Kopplungselemente und zur Impedanzanpassung in Antennennetzwerken eingesetzt. Die genaue Abstimmung des Induktivitätswertes ist hier ausschlaggebend für die Leistung von Transceivern und Empfängern. Die geringen Verluste bei hohen Frequenzen und eine stabile Induktivität über einen weiten Temperaturbereich sind kritisch. Ferritkerne mit hoher Permeabilität, aber auch Luftspulen für sehr hohe Frequenzen, kommen hier zum Einsatz.

Technische Spezifikationen im Vergleich: Eine Übersicht

Die folgende Tabelle gibt einen Überblick über typische technische Parameter und deren Bedeutung für verschiedene Anwendungsfelder von Induktivitäten ab 100 µH.

Branchenwissen: Materialien und technologische Trends

Die Wahl des richtigen Kernmaterials ist entscheidend für die Performance und das Preis-Leistungs-Verhältnis einer Induktivität. Ab 100 µH kommen häufig folgende Materialien zum Einsatz:

• Ferrite: Verschiedene Ferrittypen (z.B. Mangan-Zink, Nickel-Zink) bieten hohe Permeabilitäten und eignen sich gut für Frequenzen bis in den niedrigen MHz-Bereich. Sie sind kostengünstig, können aber bei hohen Feldstärken zur Sättigung neigen und zeigen temperaturabhängige Verluste.
• MPP (Molybdän-Permalloy-Pulver): Diese Kerne bieten eine gute Sättigungsstromtragfähigkeit und niedrige Verluste über einen weiten Frequenzbereich. Sie sind ideal für SMPS-Anwendungen und eignen sich gut für Pulsbetrieb. Ihre Permeabilität ist typischerweise niedriger als bei Ferriten.
• Eisenpulverkerne (z.B. Sendust, Kool Mu®): Ähnlich wie MPP-Kerne bieten sie eine gute Sättigungsstromfestigkeit und vergleichsweise niedrige Verluste. Sendust-Kerne sind oft eine gute Wahl für höhere Frequenzen als MPP.
• Luftspulen: Für sehr hohe Frequenzen und Anwendungen, bei denen Kernverluste absolut minimiert werden müssen (z.B. in manchen RF-Filtern), werden auch Spulen mit Luftkern eingesetzt. Sie haben keine Sättigungsprobleme, aber eine geringere Induktivität pro Volumen.

Technologische Trends in diesem Segment umfassen die Entwicklung von Kernmaterialien mit noch geringeren Verlusten und höherer Sättigungsinduktion, sowie die Miniaturisierung von Bauteilen durch verbesserte Wickeltechniken und höhere Integrationsdichten, insbesondere im Bereich der Leistungshalbleiter und deren Ansteuerung.

FAQ – Häufig gestellte Fragen zu ab 100 µH

Was bedeutet die Einheit µH bei Induktivitäten?

µH steht für Mikrohenry und ist die Einheit für die elektrische Induktivität. 1 µH entspricht einem Millionstel Henry. Dies ist ein Maß dafür, wie gut eine Spule Energie in einem Magnetfeld speichern kann, wenn Strom hindurchfließt.

Wann ist eine Induktivität von 100 µH oder mehr notwendig?

Induktivitäten ab 100 µH werden typischerweise in Anwendungen eingesetzt, die eine signifikante Energiespeicherung oder eine starke Filterwirkung erfordern. Dies betrifft meist Leistungselektronik wie Schaltnetzteile, DC/DC-Wandler, aber auch anspruchsvollere Filterkreise in Audio- oder HF-Systemen, bei denen größere Energiespitzen oder eine tiefere Frequenzunterdrückung benötigt werden.

Welchen Einfluss hat der Nennstrom auf die Auswahl einer Induktivität?

Der Nennstrom gibt an, wie viel Strom die Induktivität maximal führen kann, ohne dass das Kernmaterial sättigt oder sich die Bauteiltemperatur kritisch erhöht. Eine Überschreitung des Nennstroms führt zu einer Abnahme der Induktivität und somit zu einer Fehlfunktion der Schaltung.

Was ist der Unterschied zwischen DCR und dem AC-Widerstand einer Induktivität?

Der DCR (DC Resistance) ist der ohmsche Widerstand des Kupferdrahtes bei Gleichstrom. Der AC-Widerstand berücksichtigt zusätzlich die Skin-Effekte und die Kernverluste, die bei Wechselstrom mit steigender Frequenz zunehmen. In Hochfrequenzanwendungen ist der AC-Widerstand relevanter für die Effizienz.

Was bedeutet Selbstresonanzfrequenz (SRF) und warum ist sie wichtig?

Jede Induktivität hat inhärente parasitäre Kapazitäten, die mit der Induktivität eine Resonanz bilden. Die SRF ist die Frequenz, bei der diese Resonanz auftritt. Oberhalb der SRF verhält sich die Induktivität eher kapazitiv. Für eine effektive Funktion muss die SRF einer Induktivität immer deutlich über der maximalen Betriebsfrequenz der Schaltung liegen.

Sind Induktivitäten ab 100 µH magnetisch abschirmend?

Einige Bauformen, insbesondere solche mit geschlossenen Kernen (z.B. Ringkerne oder toroide Spulen), bieten eine gewisse magnetische Abschirmung. Offene Kernformen oder Luftspulen strahlen hingegen Magnetfelder stärker ab. Die Abschirmung ist für viele Anwendungen wie z.B. EMI-Filterung von Bedeutung.

Worin unterscheiden sich MPP- und Ferritkerne bei Induktivitäten?

MPP-Kerne (Molybdän-Permalloy-Pulver) eignen sich hervorragend für pulsierende Ströme und bieten eine hohe Sättigungsstromdichte, was sie ideal für Schaltnetzteile macht. Ferritkerne haben oft eine höhere Permeabilität und sind kostengünstiger, neigen aber eher zur Sättigung und können höhere Verluste bei höheren Frequenzen aufweisen. Die Wahl hängt von den spezifischen Anforderungen an Strombelastbarkeit, Frequenz und Effizienz ab.
