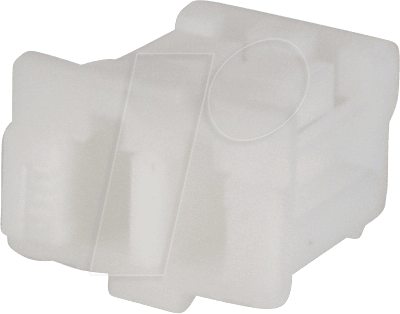

JST ZHR-2 – Buchsengehäuse: Präzise Verbindungen für anspruchsvolle Technik
Das JST ZHR-2 Buchsengehäuse mit einem Rastermaß von 1,5 mm und einer 1×2-poligen Konfiguration ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die zuverlässige und kompakte Steckverbindungen in ihren elektronischen Projekten benötigen. Dieses Gehäuse minimiert das Risiko von Fehlschaltungen und sorgt für eine sichere mechanische Verriegelung, selbst unter anspruchsvollen Betriebsbedingungen, und ist damit eine überlegene Wahl gegenüber generischen oder nicht spezifizierten Alternativen.
Maximale Zuverlässigkeit und Leistung in kompakter Bauform
In der Welt der Elektronik und IT ist die Zuverlässigkeit der Verbindungen von entscheidender Bedeutung. Das JST ZHR-2 Buchsengehäuse wurde entwickelt, um genau diesem Anspruch gerecht zu werden. Mit seinem präzisen Rastermaß von 1,5 mm ermöglicht es eine hohe Kontaktdichte auf kleinstem Raum, was es zu einer perfekten Wahl für Anwendungen macht, bei denen Platzersparnis eine zentrale Rolle spielt. Ob in der Automobilindustrie, in der Medizintechnik, in Konsumerelektronikgeräten oder in komplexen Industrieanlagen – JST steht für Qualität, die man spüren kann.
Die Vorteile des JST ZHR-2 Buchsengehäuses
- Kompaktheit: Das geringe Rastermaß von 1,5 mm ermöglicht extrem platzsparende Designs, ideal für enge Einbausituationen und miniaturisierte Geräte.
- Sichere Verriegelung: Integrierte Verriegelungsmechanismen verhindern ein unbeabsichtigtes Lösen der Verbindung, was die Signalintegrität und die Betriebssicherheit erhöht.
- Hohe Kontaktdichte: Ermöglicht die Anbindung mehrerer Signale auf minimaler Fläche, was die Komplexität der Verkabelung reduziert.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in verschiedenen Branchen, von Consumer-Elektronik bis hin zu industriellen Steuerungssystemen.
- Langlebigkeit: Hergestellt aus hochwertigen Materialien, die eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
- Einfache Handhabung: Die Steckverbindungen sind einfach zu montieren und zu demontieren, was den Wartungsaufwand reduziert.
Technische Spezifikationen und Materialeigenschaften
Das JST ZHR-2 Buchsengehäuse repräsentiert eine durchdachte Ingenieursleistung, die auf Funktionalität, Langlebigkeit und Zuverlässigkeit ausgelegt ist. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Leistung und die Anwendungsbreite dieses wichtigen Bauteils.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | JST Manufacturing Co., Ltd. |
| Serie | ZHR |
| Produkttyp | Buchsengehäuse (Connector Housing) |
| Anzahl der Pole | 2 (1×2-polig) |
| Rastermaß (Pitch) | 1,5 mm |
| Material | Hochwertiger thermoplastischer Kunststoff (UL94V-0 flammhemmend) für Gehäuse; Metallkontakte (typischerweise Messing mit Zinn- oder Nickelbeschichtung) für hervorragende Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennspannung | Typischerweise 50V AC/DC (abhängig von der spezifischen Variante und den verwendeten Kabeln/Kontakten) |
| Nennstrom | Typischerweise 1A (abhängig von der spezifischen Variante und den verwendeten Kabeln/Kontakten) |
| Betriebstemperatur | -25°C bis +85°C (Standardbereich, kann je nach Materialspezifikation variieren) |
| Isolationswiderstand | Mindestens 100 MΩ bei 500V DC |
| Kontakttyp | Für Z-Serie Crimpkontakte (separate Artikelnummern) |
| Verriegelungsmechanismus | Integrierte mechanische Verriegelung für sicheren Halt der Kabelkontakte im Gehäuse. |
| Anwendungsbereiche | Leiterplatten-zu-Leiter oder Draht-zu-Leiter Verbindungen, interne Verkabelung von Geräten, Signalübertragung in kompakten Systemen, Motorsteuerungen, Sensoren. |
| Farbe | Standardmäßig Natur/Beige oder Grau, für Varianten mit Farbkodierung verfügbar. |
| Zulassungen | UL, CSA (typische Zulassungen für JST-Produkte, spezifische Zulassungen sind zu prüfen) |
Präzision auf kleinstem Raum: Anwendungsfelder des JST ZHR-2
Das JST ZHR-2 Buchsengehäuse mit seinem 1,5 mm Rastermaß ist prädestiniert für Anwendungen, bei denen jede Millimeter zählt und gleichzeitig höchste Zuverlässigkeit gefordert ist. Seine kompakte Bauform minimiert den Platzbedarf auf der Leiterplatte und im Gehäuse, was es zu einer unverzichtbaren Komponente für die Miniaturisierung von Geräten macht. Ingenieure schätzen die Möglichkeit, Signal- und Leistungsleitungen auf engstem Raum sicher und geordnet zu führen, ohne Kompromisse bei der elektrischen Integrität oder der mechanischen Stabilität eingehen zu müssen.
In der Automobilindustrie findet das ZHR-2 Anwendung in der Verkabelung von Steuergeräten, Infotainmentsystemen oder Sensorik, wo Vibrationen und Temperaturschwankungen an der Tagesordnung sind. Die zuverlässige Verriegelung sorgt dafür, dass Verbindungen auch unter widrigsten Bedingungen stabil bleiben. In der Medizintechnik, wo höchste Standards in Bezug auf Zuverlässigkeit und Hygiene gelten, ermöglicht das ZHR-2 die sichere Verbindung von Sonden, Monitoren und anderen medizinischen Geräten. Auch in der industriellen Automatisierung, bei der Steuerung von Robotern, Servomotoren oder komplexen Produktionsanlagen, spielt die präzise und störungsfreie Signalübertragung eine Schlüsselrolle, die durch den Einsatz von JST-Steckverbindern gewährleistet wird.
Selbst im Bereich der Konsumerelektronik, von hochauflösenden Displays über Kameras bis hin zu tragbaren Geräten, wo Ästhetik und Funktionalität Hand in Hand gehen, bietet das JST ZHR-2 eine elegante und zuverlässige Lösung für die interne Verkabelung. Die einfache Handhabung bei Montage und Wartung reduziert zudem die Produktionskosten und den Serviceaufwand.
FAQ – Häufig gestellte Fragen zu JST ZHR-2 – Buchsengehäuse, RM 1,5 mm, 1×2-polig
Welche Art von Kontakten wird für das JST ZHR-2 Buchsengehäuse benötigt?
Für das JST ZHR-2 Buchsengehäuse werden spezielle JST ZHR-Serie Crimpkontakte benötigt. Diese sind separat erhältlich und auf das 1,5 mm Rastermaß und die Strombelastbarkeit des Gehäuses abgestimmt. Es ist wichtig, die korrekten Kontakttypen (männlich/weiblich) und die passenden Werkzeuge für deren Crimpung zu verwenden, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Ist das JST ZHR-2 Buchsengehäuse für den Einsatz in rauen Umgebungen geeignet?
Ja, das JST ZHR-2 Buchsengehäuse ist in der Regel aus hochwertigem, flammhemmendem thermoplastischem Kunststoff gefertigt, der eine gute Beständigkeit gegenüber vielen Umwelteinflüssen wie Feuchtigkeit und Chemikalien aufweist. Der integrierte Verriegelungsmechanismus sorgt zudem für eine mechanisch stabile Verbindung, die auch Vibrationen standhält. Für spezifische anspruchsvolle Umgebungen wie extrem hohe Temperaturen oder aggressive chemische Expositionen sind jedoch möglicherweise spezielle Varianten oder zusätzliche Schutzmaßnahmen erforderlich.
Wie wird die elektrische Verbindung mit dem JST ZHR-2 Buchsengehäuse hergestellt?
Die elektrische Verbindung erfolgt über separate Kabelkontakte, die in das Buchsengehäuse eingesteckt werden. Die Kabel werden zuerst mit den entsprechenden Crimpkontakten gecrimpt und anschließend von der Rückseite in die entsprechenden Steckplätze des Buchsengehäuses eingeführt, bis sie hörbar einrasten. Dies ermöglicht eine flexible und modulare Verdrahtung.
Was bedeutet „RM 1,5 mm“?
RM steht für „Rastermaß“, und „1,5 mm“ gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte bzw. Pins im Stecker oder der Buchse an. Ein Rastermaß von 1,5 mm ist relativ klein und ermöglicht eine hohe Kontaktdichte, was für platzsparende Anwendungen sehr vorteilhaft ist.
Kann das JST ZHR-2 Buchsengehäuse mit anderen JST-Serien kombiniert werden?
Nein, das JST ZHR-2 Buchsengehäuse ist speziell für die Verwendung mit JST ZHR-Serie Gegensteckern und den dazugehörigen Kontakten konzipiert. Eine Kombination mit Produkten aus anderen JST-Serien ist in der Regel nicht möglich, da die mechanischen und elektrischen Schnittstellen nicht kompatibel sind.
Welche Vorteile bietet die 1×2-polige Konfiguration?
Die 1×2-polige Konfiguration bedeutet, dass das Gehäuse zwei Kontakte in einer einzigen Reihe aufweist. Dies ist ideal für einfache Signal- oder Stromversorgungsanwendungen, bei denen nur zwei Verbindungen benötigt werden. Es ermöglicht eine klare und übersichtliche Verkabelung für grundlegende Funktionen und minimiert die Größe der Steckverbindung, was besonders in kompakten Geräten von Vorteil ist.
Wie ist die Haltbarkeit und Lebensdauer des JST ZHR-2 Buchsengehäuses einzuschätzen?
JST-Produkte sind für ihre Langlebigkeit bekannt. Das Gehäusematerial ist auf eine hohe Anzahl von Einsteckzyklen ausgelegt. Unter normalen Betriebsbedingungen und bei sachgemäßer Handhabung kann eine Lebensdauer von mehreren tausend Zyklen erwartet werden. Die spezifische Lebensdauer kann jedoch von Faktoren wie der mechanischen Beanspruchung, der Umgebungstemperatur und der Art der angeschlossenen Kabel und Kontakte abhängen.
