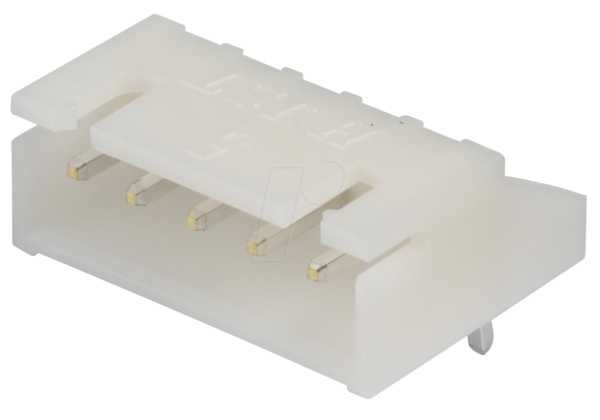

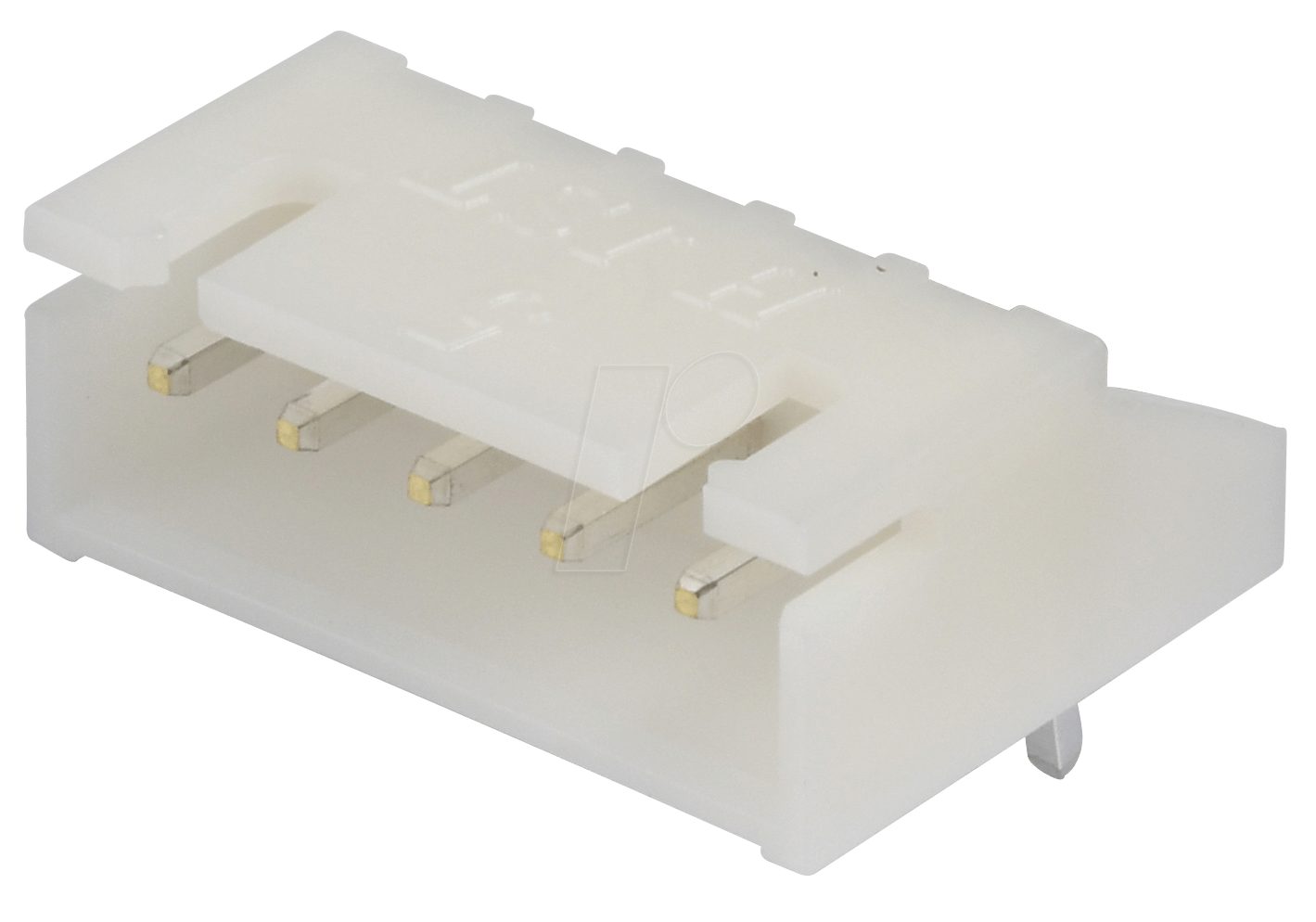

JST XH5P ST90: Präzise Verbindungslösungen für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und raumsparenden Lösung zur Verbindung von Leiterplatten in Ihren Elektronikprojekten? Die JST XH5P ST90 Stiftleiste mit 90° Winkelung und 1×5 Pin-Konfiguration bietet genau das. Dieses hochwertige Bauteil ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Präzision und eine einfache Montage legen, um die elektrische Integrität ihrer Schaltungen zu gewährleisten.
Überlegene Konnektivität und Design
Die JST XH-Serie ist bekannt für ihre Robustheit und ihre Fähigkeit, auch unter anspruchsvollen Bedingungen eine stabile elektrische Verbindung zu gewährleisten. Im Gegensatz zu minderwertigen Alternativen, die zu wackeligen Verbindungen oder Signalverlusten führen können, zeichnet sich die XH5P ST90 durch ihre präzise gefertigten Kontakte und das bewährte Rastsystem aus. Dies minimiert das Risiko von Unterbrechungen und sorgt für eine langlebige und zuverlässige Leistung, was gerade in professionellen Anwendungen von entscheidender Bedeutung ist. Die 90°-Winkelung der Stiftleiste ermöglicht zudem eine platzsparende und ästhetisch ansprechende Integration in Ihr Schaltungsdesign, indem sie die Ausrichtung der Kabel auf der Leiterplatte optimiert und Engstellen vermeidet.
Technische Spezifikationen und Vorteile
Die JST XH5P ST90 ist konzipiert, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Ihre Konstruktion adressiert die Notwendigkeit präziser Steckverbindungen, die eine hohe Strombelastbarkeit und Signalintegrität bieten, selbst bei kompakter Bauweise.
- Zuverlässige elektrische Verbindung: Die goldbeschichteten Kontakte gewährleisten eine geringe Übergangswiderstand und Korrosionsbeständigkeit, was für eine stabile Signalübertragung unerlässlich ist.
- Hohe mechanische Stabilität: Das Gehäusematerial und die präzise gefertigte Rastnase des Steckverbinders sorgen für einen sicheren Halt und verhindern ungewolltes Lösen der Verbindung.
- Platzsparendes 90°-Design: Ermöglicht eine effiziente Raumnutzung auf der Leiterplatte und erleichtert die Verkabelung in engen Gehäusen.
- Standardisierte JST-Qualität: Vertrauen Sie auf die bewährte Qualität und Zuverlässigkeit der JST-Steckverbinder, die in unzähligen Branchen und Anwendungen eingesetzt werden.
- Einfache Montage: Die Stiftleiste lässt sich unkompliziert auf die Leiterplatte löten und die passenden Gegenstecker (XH-Serie) ermöglichen eine schnelle und sichere Verbindung.
Detaillierte Produkteigenschaften
| Merkmal | Beschreibung |
|---|---|
| Hersteller | JST |
| Serie | XH |
| Artikelnummer | XH5P ST90 |
| Typ | Stiftleiste (Header) |
| Polanzahl | 5-polig (1 Reihe x 5 Pole) |
| Anschlusswinkel | 90° (rechtwinklig) |
| Kontaktmaterial | Phosphorbronze mit Zinn- oder Goldbeschichtung (spezifische Beschichtung kann variieren, typischerweise für gute Leitfähigkeit und Korrosionsschutz optimiert) |
| Gehäusematerial | Hochtemperatur-Nylon (UL94V-0 Klassifizierung für Flammwidrigkeit und thermische Stabilität) |
| Nennspannung | Typischerweise 250V AC/DC (abhängig von spezifischer Anwendung und Prüfstandards) |
| Nennstrom | Typischerweise 3A AC/DC (bei Verwendung des passenden Drahtquerschnitts und Gegensteckers) |
| Betriebstemperatur | -25°C bis +85°C (typischer Bereich für Elektronikkomponenten dieser Art) |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500V DC |
| Durchgangswiderstand | Maximal 20 mΩ (nach dem ersten Einstecken) |
| Lötbarkeit | Optimiert für gängige Lötverfahren, sowohl manuell als auch maschinell (Reflow-Löten, Wellenlöten) |
| Anwendungsbereiche | Industrielle Steuerungen, Haushaltsgeräte, Medizintechnik, Automotive-Elektronik, Beleuchtungssysteme, DIY-Elektronikprojekte, Prototyping |
Präzise Anwendungsszenarien
Die JST XH5P ST90 Stiftleiste findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit breite Anwendung in verschiedenen technischen Bereichen. Ihre 90°-Ausrichtung ist besonders vorteilhaft in Systemen, in denen die vertikale Kabelzuführung auf der Platine gewünscht ist, um Platz zu sparen oder die Montage zu erleichtern. Dies umfasst:
- Interne Geräteverbindungen: Anschluss von Platinen in Netzteilen, Steuergeräten von Haushaltsgeräten (z.B. Waschmaschinen, Kühlschränken) oder Unterhaltungselektronik.
- Sensorik und Aktuatorik: Anbindung von Sensormodulen oder kleinen Motoren an eine Hauptplatine in industriellen Automatisierungssystemen.
- Beleuchtungstechnik: Verbindung von LED-Streifen oder Treibermodulen, wo eine geordnete Kabelführung entscheidend ist.
- Prototyping und Entwicklung: Die einfache Handhabung und die breite Verfügbarkeit von Gegensteckern machen sie zu einer beliebten Wahl für Entwicklungsboards und Prototypen.
- Medizinische Geräte: In medizinischen Geräten, bei denen Zuverlässigkeit und Signalintegrität höchste Priorität haben, gewährleisten die JST-Steckverbinder eine sichere Datenübertragung.
Haltbarkeit und Materialbeschaffenheit
Das Gehäuse der JST XH5P ST90 ist aus hochtemperaturbeständigem Nylon gefertigt, das die Anforderungen der UL94V-0 Flammwidrigkeitsklasse erfüllt. Dies bedeutet, dass das Material im Brandfall selbstverlöschend ist, was ein wichtiges Sicherheitsmerkmal in vielen elektronischen Geräten darstellt. Die interne Struktur der Stiftleiste ist so konzipiert, dass sie Vibrationen standhält und einen festen Sitz der Stifte gewährleistet. Die Kontaktflächen sind typischerweise phosphorbronze-basiert, oft mit einer zusätzlichen Beschichtung aus Zinn oder Gold, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit über die gesamte Lebensdauer des Produkts zu sichern.
Wartungsfreundlichkeit und Langlebigkeit
Die Konstruktion der JST XH-Serie ist darauf ausgelegt, die Wartung zu vereinfachen. Durch die standardisierten Gegenstecker kann die Verbindung schnell und sicher getrennt und wiederhergestellt werden, ohne dass Werkzeuge erforderlich sind. Dies reduziert die Komplexität von Wartungsarbeiten und ermöglicht einen schnellen Austausch von Komponenten. Die Langlebigkeit der Verbindung wird durch die robuste Bauweise und die qualitativ hochwertigen Materialien sichergestellt, die auf eine hohe Anzahl von Steckzyklen ausgelegt sind. Dies minimiert die Notwendigkeit von Ersatz und trägt zur Gesamtkosteneffizienz Ihrer Projekte bei.
FAQ – Häufig gestellte Fragen zu JST XH5P ST90 – JST – Stiftleiste, 90°, 1×5-polig – XH
Was ist der Hauptzweck der JST XH5P ST90 Stiftleiste?
Die JST XH5P ST90 ist eine rechtwinklige Stiftleiste mit 5 Pins, die zur Verbindung von zwei Leiterplatten oder zur Anbindung von Kabeln an eine Leiterplatte dient. Sie bietet eine zuverlässige und platzsparende elektrische Verbindungslösung in verschiedenen Elektronikanwendungen.
Für welche Art von Projekten ist diese Stiftleiste am besten geeignet?
Diese Stiftleiste eignet sich hervorragend für Projekte, bei denen eine stabile und kompakte Verbindung benötigt wird. Dies umfasst industrielle Steuerungen, Haushaltsgeräte, Prototypenbau, Beleuchtungssysteme und generell Anwendungen, bei denen eine ordentliche Verkabelung auf der Platine erforderlich ist.
Kann ich die JST XH5P ST90 mit jedem beliebigen Gegenstecker verwenden?
Nein, die JST XH5P ST90 ist Teil der JST XH-Serie und ist für die Verwendung mit den entsprechenden JST XH-Gegensteckern konzipiert. Die Verwendung von Steckverbindern aus derselben Serie stellt die Kompatibilität und die optimale Leistung sicher.
Welche Stromstärke kann die JST XH5P ST90 maximal bewältigen?
Die Nennstromstärke für die JST XH-Serie liegt typischerweise bei 3A AC/DC. Dies ist jedoch abhängig vom verwendeten Drahtquerschnitt, der Umgebungstemperatur und den spezifischen JST-Spezifikationen für die entsprechende Gegenstecker- und Kabelkonfiguration.
Ist die JST XH5P ST90 hitzebeständig?
Ja, das Gehäusematerial (typischerweise Hochtemperatur-Nylon mit UL94V-0 Klassifizierung) ist für den Einsatz bei erhöhten Temperaturen ausgelegt, mit einem typischen Betriebstemperaturbereich von -25°C bis +85°C. Dies macht sie für viele industrielle und Haushaltsanwendungen geeignet.
Was bedeutet die 90°-Winkelung der Stiftleiste?
Die 90°-Winkelung bedeutet, dass die Stifte im rechten Winkel zur Leiterplatte abstehen. Dies ermöglicht eine vertikale Ausrichtung der Kabel, was besonders nützlich ist, um Platz auf der Leiterplatte zu sparen und die Verkabelung in Gehäusen zu optimieren.
Wie wird die JST XH5P ST90 auf die Leiterplatte montiert?
Die Stiftleiste wird üblicherweise durch Löten auf die Leiterplatte montiert. Die Pins werden durch die Lötpads auf der Platine geführt und dann verlötet, um eine dauerhafte elektrische und mechanische Verbindung zu schaffen.
