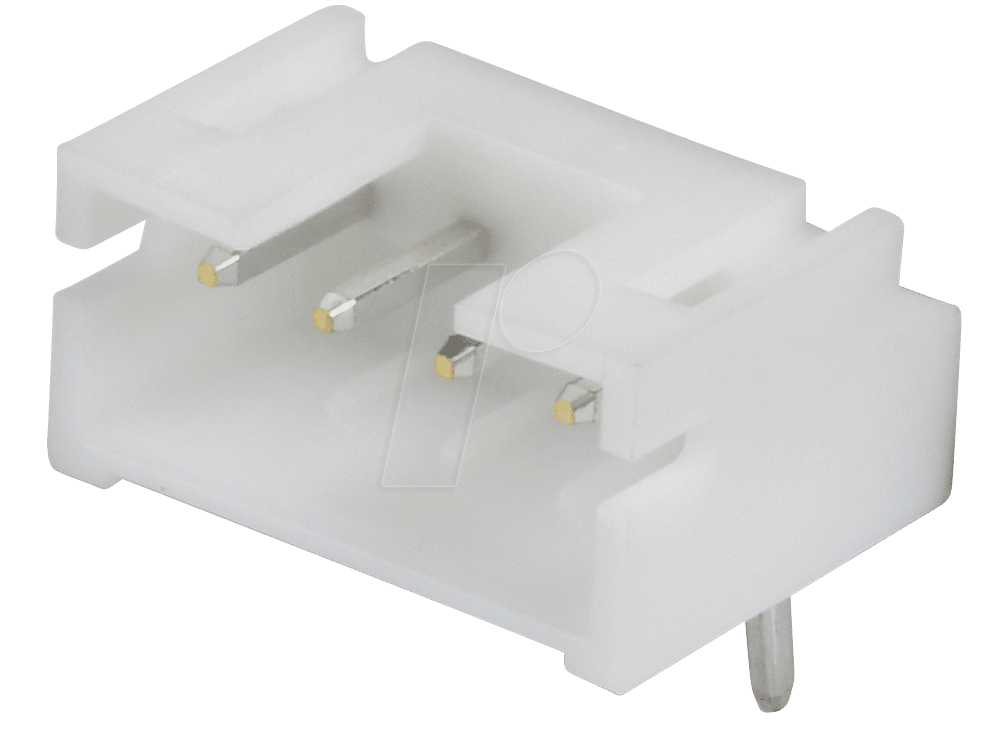

Präzise Verbindungen für Ihre anspruchsvollen Projekte: JST PH4P ST90 Stiftleiste
Sie benötigen eine zuverlässige und platzsparende Lösung für die Signalübertragung und Stromverteilung in Ihrer Elektronikanwendung? Die JST PH4P ST90 Stiftleiste mit ihrem 90°-Design und der 1×4-poligen Konfiguration bietet exakt diese Funktionalität. Entwickelt für Ingenieure, Hobbyisten und Profis im Bereich der Elektrotechnik und IT, die höchste Ansprüche an Präzision, Langlebigkeit und einfache Handhabung stellen.
Warum die JST PH4P ST90 die überlegene Wahl ist
Im Gegensatz zu einfacheren Steckverbindern, die oft anfällig für mechanische Beschädigungen sind oder nur begrenzte Stromstärken bewältigen, setzt die JST PH4P ST90 auf bewährte Konstruktionselemente und hochwertige Materialien. Die 90°-Ausrichtung ermöglicht eine optimierte Raumnutzung in Gehäusen und auf Platinen, was gerade bei kompakten Geräten ein entscheidender Vorteil ist. Die robuste Bauweise und die präzise gefertigten Kontakte garantieren eine sichere und stabile Verbindung, die auch unter schwierigen Umgebungsbedingungen Bestand hat. Dies minimiert das Risiko von Signalverlusten oder Ausfällen und spart somit wertvolle Entwicklungs- und Wartungszeit.
Anwendungsgebiete und technischer Mehrwert
Die JST PH4P ST90 Stiftleiste findet breite Anwendung in vielfältigen Elektroniksegmenten. Ob in der industriellen Automatisierung, bei der Entwicklung von Consumer-Elektronik, in der Medizintechnik oder im Bereich des IoT (Internet of Things) – überall dort, wo präzise und zuverlässige Verbindungen für Sensoren, Aktoren, Displays oder Stromversorgungen gefordert sind, spielt diese Stiftleiste ihre Stärken aus.
- Signalintegrität: Die konstruktive Auslegung und die hochwertigen Kontaktmaterialien minimieren Übergangswiderstände und parasitäre Effekte, was für die Übertragung empfindlicher Datensignale unerlässlich ist.
- Robuste mechanische Stabilität: Das Gehäusematerial und die Steckverbindung sind auf Langlebigkeit ausgelegt und widerstehen wiederholtem Stecken und Trennen ohne Qualitätsverlust.
- Raumeffizientes Design: Die 90°-Konfiguration erlaubt eine intelligente Platzierung auf Leiterplatten und in Gehäusen, was besonders in kompakten Systemen entscheidend ist.
- Einfache Montage und Demontage: Die PH-Serie von JST ist bekannt für ihre intuitive Handhabung, was den Aufbau und die Wartung von Prototypen und Serienprodukten erleichtert.
- Vielseitigkeit: Kompatibel mit einer breiten Palette von JST-kompatiblen Steckern, was eine hohe Flexibilität in der Systemintegration ermöglicht.
Technische Spezifikationen im Detail
Die JST PH4P ST90 ist mehr als nur eine Stiftleiste; sie ist ein präzisionsgefertigtes Bauteil, das auf höchste Leistung und Zuverlässigkeit ausgelegt ist. Jedes Detail, von der Gehäuseform bis zur Oberflächenbeschaffenheit der Kontakte, ist auf optimale Funktionalität abgestimmt.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | JST (Japan Solderless Terminals) |
| Modellbezeichnung | PH4P ST90 |
| Typ | Stiftleiste |
| Kontaktgeometrie | 90° (rechtwinklig) |
| Polung | 1×4 polig |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (UL94V-0 Klassifizierung für erhöhte Sicherheit in elektrischen Anwendungen) |
| Kontaktmaterial | Phosphorbronze mit hochwertiger Verzinnung zur Korrosionsbeständigkeit und geringem Übergangswiderstand |
| Nennstrombelastbarkeit (pro Kontakt) | Typischerweise 2A bei geeignetem Kabelquerschnitt und Umgebungsbedingungen. Die exakte Spezifikation hängt vom verwendeten Gegenstecker und Kabel ab. |
| Nennspannung | Bis zu 100V AC/DC, abhängig von der Isolationsstärke und den Umgebungsbedingungen. |
| Betriebstemperaturbereich | -25°C bis +85°C (typisch für die PH-Serie, genaue Spezifikation des spezifischen Artikels beachten) |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500V DC, gewährleistet eine zuverlässige Trennung der einzelnen Pole. |
| Steckzyklen | Hohe Langlebigkeit bei bestimmungsgemäßem Gebrauch, typischerweise über 50 Steckzyklen ohne signifikante Leistungsverschlechterung. |
| Rastermaß | 2.0 mm (Standard für die PH-Serie, kompatibel mit entsprechenden Gegensteckern) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) für robuste Lötverbindungen auf Leiterplatten. |
Optimierung für Ihre Entwicklungsprozesse
Die Wahl der richtigen Komponenten ist entscheidend für den Erfolg jedes technischen Projekts. Die JST PH4P ST90 Stiftleiste ist sorgfältig entwickelt worden, um die Effizienz in Ihrer Entwicklung zu maximieren.
- Reduzierung von Montagefehlern: Die klare Polung und das intuitive Stecksystem minimieren das Risiko von Verdrahtungsfehlern, die zu kostspieligen Nacharbeiten führen können.
- Schnelle Prototypenentwicklung: Die einfache Steckbarkeit erlaubt es Ihnen, Schaltungen schnell aufzubauen und zu testen, was den Entwicklungsprozess beschleunigt.
- Zuverlässigkeit in der Fertigung: Die robusten Lötösen und die präzise Passform erleichtern den automatisierten Bestückungsprozess und sorgen für gleichbleibend hohe Qualität in der Serienfertigung.
- Erfüllung von Industriestandards: JST-Steckverbinder sind etabliert und weit verbreitet, was die Kompatibilität mit anderen Komponenten und Systemen sicherstellt und die Einhaltung von Industriestandards unterstützt.
Häufig gestellte Fragen zu JST PH4P ST90 – JST – Stiftleiste, 90°, 1×4-polig – PH
Was ist der Hauptzweck der JST PH4P ST90 Stiftleiste?
Die Hauptfunktion der JST PH4P ST90 Stiftleiste ist die Schaffung einer zuverlässigen, sicheren und platzsparenden elektrischen Verbindung. Sie dient dazu, Signale und Strom zwischen verschiedenen Komponenten oder Leiterplatten zu übertragen, insbesondere in Anwendungen, bei denen eine 90°-Ausrichtung der Anschlüsse erforderlich ist.
Für welche Art von Geräten ist die JST PH4P ST90 besonders gut geeignet?
Diese Stiftleiste eignet sich hervorragend für eine breite Palette von Geräten, darunter kompakte Konsumelektronik, industrielle Steuerungen, IoT-Geräte, Sensorsysteme, medizinische Geräte und Laborausrüstungen. Überall dort, wo präzise Verbindungen auf kleinem Raum benötigt werden.
Welche Vorteile bietet die 90°-Ausrichtung gegenüber einer geraden Stiftleiste?
Die 90°-Ausrichtung ermöglicht eine optimierte Raumnutzung auf Leiterplatten und in Gehäusen. Sie erlaubt beispielsweise, Kabel parallel zur Platinenoberfläche oder senkrecht zu einer benachbarten Komponente zu führen, was bei der Entwicklung kompakter und ästhetisch anspruchsvoller Geräte von großem Vorteil ist.
Wie wird die JST PH4P ST90 typischerweise mit der Leiterplatte verbunden?
Die JST PH4P ST90 ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Das bedeutet, die Pins werden durch vorgebohrte Löcher in der Leiterplatte geführt und anschließend verlötet, um eine robuste und dauerhafte Verbindung zu gewährleisten.
Ist die JST PH4P ST90 mit anderen JST-Steckverbindern kompatibel?
Ja, die JST PH4P ST90 Stiftleiste ist Teil der JST PH-Serie und ist so konzipiert, dass sie mit den entsprechenden Gegensteckern der JST PH-Serie kompatibel ist. Dies ermöglicht eine hohe Flexibilität bei der Auswahl passender Kabel und Stecklösungen.
Welche Strom- und Spannungsbelastbarkeit hat die JST PH4P ST90?
Die Nennstrombelastbarkeit pro Kontakt liegt typischerweise bei 2A, und die Nennspannung kann bis zu 100V AC/DC betragen. Diese Werte sind jedoch abhängig vom verwendeten Kabelquerschnitt, der Umgebungsbeschaffenheit und der genauen Ausführung des Gegensteckers. Es ist ratsam, die spezifischen Datenblätter für die genauen Spezifikationen zu konsultieren.
Was bedeutet die UL94V-0 Klassifizierung des Gehäusematerials?
Die UL94V-0 Klassifizierung ist ein Sicherheitsstandard, der angibt, dass das verwendete Kunststoffmaterial flammhemmend ist und nach dem Entfernen der Zündquelle schnell von selbst erlischt. Dies erhöht die Sicherheit in elektrischen Geräten, indem das Risiko der Brandausbreitung reduziert wird.
