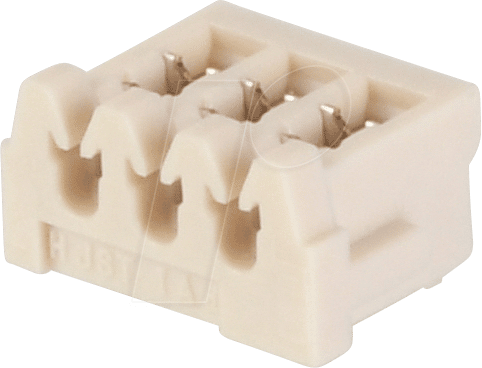

JST 03ZR-3H-P Buchsenleiste: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung für die Verbindung von elektronischen Komponenten in Ihren Projekten? Die JST 03ZR-3H-P Buchsenleiste mit einem Rastermaß von 1,5 mm und einer 1×3-poligen Konfiguration bietet genau diese Sicherheit und Effizienz. Entwickelt für Elektronikenthusiasten, Ingenieure und professionelle Anwender, die Wert auf Stabilität, Langlebigkeit und eine fehlerfreie Signalübertragung legen, ist diese Buchsenleiste die ideale Wahl für eine Vielzahl von Anwendungen.
Warum die JST 03ZR-3H-P die überlegene Wahl ist
Im Gegensatz zu minderwertigen oder universellen Steckverbindern zeichnet sich die JST 03ZR-3H-P durch ihre spezifische Konstruktion und die bewährte JST-Qualität aus. Das eng definierte Rastermaß von 1,5 mm ermöglicht eine hohe Packungsdichte auf Leiterplatten und minimiert gleichzeitig das Risiko von Kurzschlüssen und Fehlverbindungen. Die robuste Bauweise und die sorgfältig ausgewählten Materialien gewährleisten eine dauerhaft stabile mechanische und elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Dies reduziert Ausfallzeiten und erhöht die Zuverlässigkeit Ihrer Schaltungen erheblich.
Anwendungsbereiche und Vorteile der JST 03ZR-3H-P Buchsenleiste
Die JST 03ZR-3H-P Buchsenleiste findet ihren Einsatz in einer breiten Palette von elektronischen Geräten und Systemen. Ob in der Konsumerelektronik, Automobiltechnik, Medizintechnik oder im industriellen Maschinenbau – überall dort, wo eine sichere und kompakte Verbindung erforderlich ist, spielt sie ihre Stärken aus. Die einfache Handhabung und Montage vereinfacht den Aufbau und die Wartung von komplexen Schaltungen.
- Kompakte Bauweise: Das Rastermaß von 1,5 mm ermöglicht eine platzsparende Integration auf Leiterplatten und in Gehäusen.
- Hohe Zuverlässigkeit: Die präzise Fertigung und die hochwertigen Materialien garantieren eine sichere und stabile Verbindung über die gesamte Lebensdauer.
- Fehlerfreie Signalübertragung: Die spezifische Konstruktion minimiert das Risiko von Übersprechen und Signalverlusten, entscheidend für empfindliche Schaltungen.
- Einfache Montage: Die Buchsenleiste lässt sich intuitiv mit den entsprechenden Gegensteckern verbinden, was den Montageprozess beschleunigt.
- Vielseitige Einsatzmöglichkeiten: Ideal für Anwendungen, bei denen eine kompakte und robuste Steckverbindung benötigt wird.
- Langlebigkeit: Beständig gegen mechanische Beanspruchung und Umwelteinflüsse, was die Lebensdauer Ihrer Produkte erhöht.
Technische Spezifikationen und Materialeigenschaften
Die JST 03ZR-3H-P Buchsenleiste ist ein Paradebeispiel für die Ingenieurskunst von JST. Mit ihrer präzisen Pin-Belegung und dem kompakten Design ist sie auf Effizienz und Zuverlässigkeit ausgelegt. Die Auswahl der Materialien spielt dabei eine entscheidende Rolle für die Performance und Langlebigkeit.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | JST |
| Modell | 03ZR-3H-P |
| Typ | Buchsenleiste |
| Rastermaß | 1,5 mm |
| Polung | 1×3-polig |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (UL94V-0 klassifiziert für Flammwidrigkeit) |
| Kontaktmaterial | Phosphorbronze mit Zinnauskriegung für ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -25°C bis +85°C (typisch für diese Materialkategorie) |
| Elektrische Nennwerte | Konzipiert für niedrige bis mittlere Stromstärken und Spannungen, typisch für Signalübertragung und kleine Stromversorgungen. Präzise Werte sind den spezifischen Datenblättern zu entnehmen. |
| Mechanische Lebensdauer | Ausgelegt für eine hohe Anzahl von Einsteck- und Aussteckzyklen, die durch die Qualität des Rastmechanismus und der Kontakte gewährleistet wird. |
| Isolationswiderstand | Exzellente Isolationswerte, die durch das Gehäusematerial und die präzise Anordnung der Kontakte sichergestellt werden. |
| Einsatzumgebungen | Geeignet für den Einsatz in kontrollierten Umgebungen bis hin zu leichten industriellen Anwendungen. |
Präzision in der Fertigung und Materialwahl
Das Herzstück der JST 03ZR-3H-P Buchsenleiste bildet die exakte Fertigung der Kontakte und des Gehäuses. Das Gehäusematerial, typischerweise ein hochqualitativer thermoplastischer Kunststoff wie PBT oder Nylon mit UL94V-0 Klassifizierung, bietet nicht nur mechanische Stabilität und Langlebigkeit, sondern auch eine hervorragende elektrische Isolation und Flammwidrigkeit. Dies ist unerlässlich für die Sicherheit elektronischer Geräte und erfüllt strenge Industriestandards. Die Kontakte selbst bestehen meist aus Phosphorbronze, einem Material, das sich durch seine hohe Leitfähigkeit und Elastizität auszeichnet. Oftmals sind diese mit einer Zinnauskriegung versehen, um die Kontaktbeständigkeit zu verbessern und Korrosion über lange Zeiträume zu verhindern. Diese sorgfältige Materialauswahl und die präzise Fertigung garantieren, dass die JST 03ZR-3H-P Buchsenleiste auch unter wechselnden Temperaturbedingungen oder bei mechanischer Belastung eine konstante und zuverlässige Verbindung aufrechterhält.
Optimale Integration in Ihre Elektronikprojekte
Die JST 03ZR-3H-P Buchsenleiste ist speziell dafür konzipiert, sich nahtlos in bestehende oder neue Elektronikdesigns zu integrieren. Das Rastermaß von 1,5 mm ermöglicht eine sehr dichte Bestückung von Leiterplatten, was besonders in kompakten Geräten von großem Vorteil ist. Die 1×3-polige Konfiguration bietet eine flexible Möglichkeit, drei Signale oder Strompfade effizient und getrennt zu führen. Ob für die Verbindung von Sensoren, Displays, Modulen oder Stromversorgungen – die Buchsenleiste erlaubt eine saubere und organisierte Kabelführung, die auch für die Fehlersuche und Wartung von großem Nutzen ist. Die geringe Bauhöhe im gesteckten Zustand erleichtert zudem die Integration in flache Gehäusekonstruktionen.
FAQ – Häufig gestellte Fragen zu JST 03ZR-3H-P – Buchsenleiste, RM 1,5 mm, 1×3-polig
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Pins. Bei der JST 03ZR-3H-P Buchsenleiste beträgt dieses 1,5 mm. Ein kleineres Rastermaß ermöglicht eine höhere Pin-Dichte auf der gleichen Fläche einer Leiterplatte und ist entscheidend für kompakte Elektronikdesigns. Es beeinflusst auch die Isolationsabstände zwischen den Kontakten, was für die Vermeidung von Kurzschlüssen und die Einhaltung von Sicherheitsstandards wichtig ist.
Welche Art von Steckern kann ich mit dieser Buchsenleiste verwenden?
Diese Buchsenleiste ist für die Verbindung mit passenden JST-Steckern der entsprechenden Serie (z.B. JST ZHR Serie) mit einem Rastermaß von 1,5 mm ausgelegt. Es ist entscheidend, dass sowohl Buchsenleiste als auch Stecker das gleiche Rastermaß und die gleiche Pin-Konfiguration (1×3-polig) aufweisen, um eine korrekte und sichere Verbindung zu gewährleisten.
Für welche Stromstärken und Spannungen ist diese Buchsenleiste geeignet?
Die JST 03ZR-3H-P Buchsenleiste ist primär für Signalübertragungsaufgaben und kleinere Stromversorgungen konzipiert, bei denen niedrige bis moderate Stromstärken und Spannungen im Spiel sind. Die genauen maximal zulässigen Werte sind den technischen Datenblättern des Herstellers zu entnehmen, typischerweise liegen diese im Bereich von wenigen Ampere und niedrigen Gleich- oder Wechselspannungen.
Wie beeinflusst das Material der Kontakte die Leistung?
Die Kontakte bestehen in der Regel aus Phosphorbronze, oft mit einer Zinn- oder Goldauflage. Phosphorbronze bietet eine gute Kombination aus elektrischer Leitfähigkeit, mechanischer Festigkeit und Elastizität. Die Zinnauflage verbessert die Lötbarkeit und schützt vor Korrosion, was für eine dauerhaft zuverlässige elektrische Verbindung unerlässlich ist.
Ist diese Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Das Gehäusematerial ist typischerweise flammwidrig und temperaturbeständig innerhalb eines bestimmten Bereichs. Für den Einsatz in extrem rauen Umgebungen wie hohen Temperaturen, starker Feuchtigkeit oder korrosiven Atmosphären sollten spezifische Industrie-Steckverbinder mit erweiterten Schutzklassen (IP-Schutzarten) in Betracht gezogen werden. Die JST 03ZR-3H-P ist jedoch für viele Standardanwendungen und leicht industrielle Umgebungen gut geeignet.
Wie wird die Zuverlässigkeit der Verbindung sichergestellt?
Die Zuverlässigkeit der Verbindung wird durch mehrere Faktoren gewährleistet: das präzise gefertigte Rastermaß, das für einen sicheren Sitz der Kontakte sorgt; das hochwertige Gehäusematerial, das die Kontakte schützt und isoliert; und die Qualität der Kontaktoberfläche, die eine geringe Übergangswiderstand und Beständigkeit gegen Oxidation sicherstellt. Der gut konstruierte Verriegelungsmechanismus (falls vorhanden im Gegenstecker) verhindert ein unbeabsichtigtes Lösen der Verbindung.
Wo finde ich detaillierte technische Zeichnungen und Datenblätter?
Detaillierte technische Zeichnungen, vollständige Spezifikationen und Datenblätter für die JST 03ZR-3H-P Buchsenleiste sind auf der offiziellen Website des Herstellers JST oder bei autorisierten Händlern verfügbar. Diese Dokumente enthalten präzise Informationen zu Abmessungen, elektrischen und mechanischen Eigenschaften sowie Umweltverträglichkeit.
