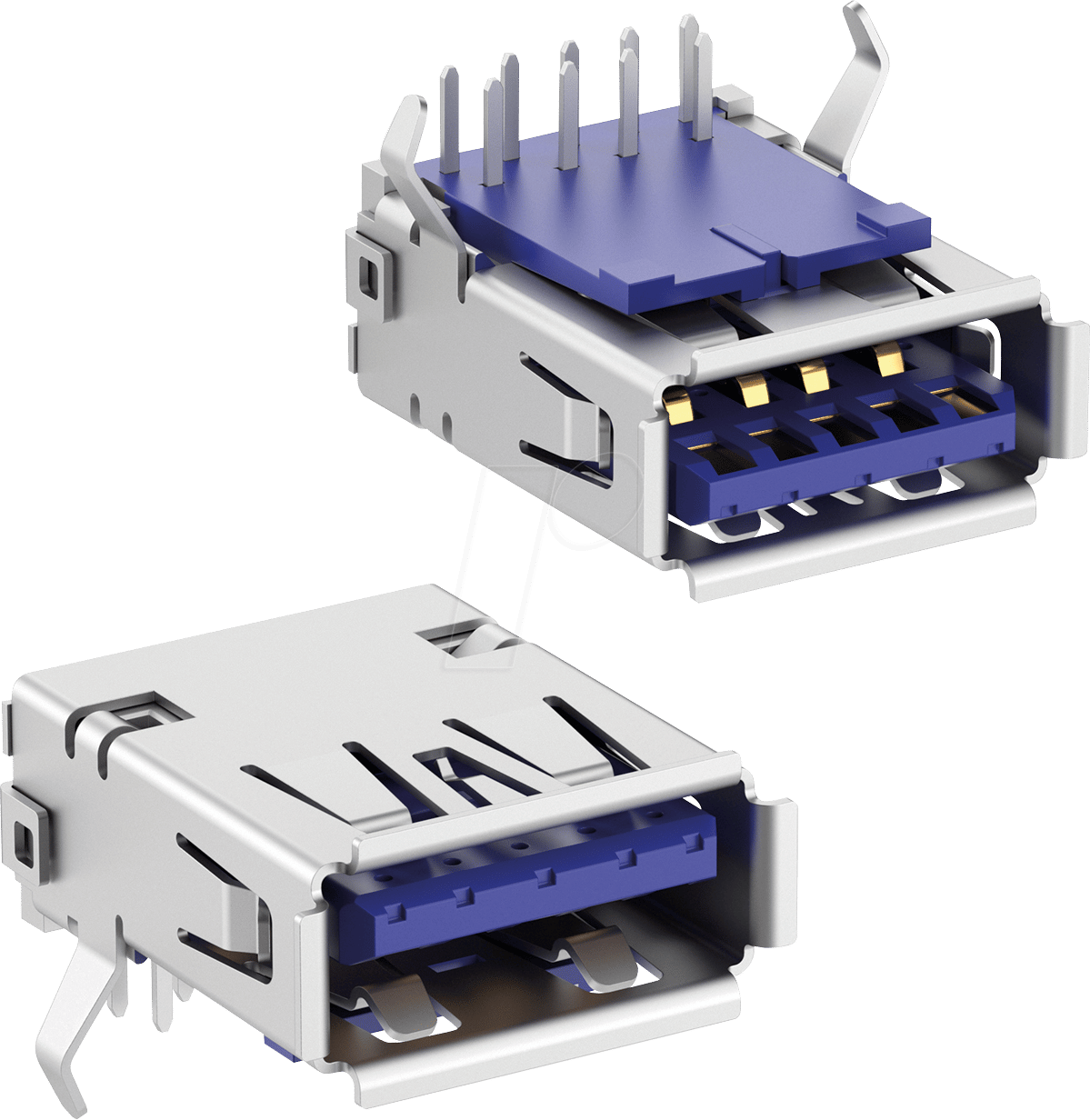

Hochleistungs-Konnektivität mit der FIS USB 3.0 Typ A Buchse (90 Grad Winkel)
Benötigen Sie eine zuverlässige und platzsparende Lösung für die Integration von USB 3.0 Typ A Anschlüssen in Ihre Elektronikprojekte oder für professionelle Reparaturen? Die FIS USB 3 A 90 – USB 3.0 Typ A Buchse ist die ideale Wahl für Entwickler, Ingenieure und IT-Profis, die Wert auf stabile Datenübertragungen und präzise Montage legen. Dieses Bauteil ermöglicht die einfache Anbindung von Peripheriegeräten und die Nachrüstung von USB-Schnittstellen, selbst in Umgebungen mit begrenztem Bauraum.
Maximale Datenrate und Signalintegrität für anspruchsvolle Anwendungen
Die FIS USB 3 A 90 Buchse ist speziell für die Anforderungen von USB 3.0 konzipiert, was eine Datenübertragungsrate von bis zu 5 Gbit/s ermöglicht. Dies ist zehnmal schneller als USB 2.0 und entscheidend für Anwendungen, die große Datenmengen schnell verarbeiten müssen, wie z.B. externe Festplatten, schnelle Speichermedien oder hochauflösende Kamerasysteme. Die präzise gefertigten Kontakte und die optimierte Geometrie der Buchse minimieren Signalverluste und gewährleisten eine robuste und stabile Verbindung, selbst unter anspruchsvollen Bedingungen. Die 90-Grad-Winkelkonstruktion ist ein entscheidendes Merkmal für Anwendungen, bei denen die Kabelzuführung direkt auf der Leiterplatte oder in flachen Gehäusen erfolgen muss, um Platz zu sparen und Kabelsalat zu vermeiden.
Vorteile der FIS USB 3.0 Typ A Buchse im Überblick
- Signifikante Geschwindigkeitssteigerung: Bietet die volle Bandbreite von USB 3.0 SuperSpeed für blitzschnelle Datenübertragungen.
- Optimale Raumnutzung: Die 90-Grad-Ausrichtung ermöglicht eine platzsparende Montage auf Leiterplatten und in engen Gehäusen.
- Hohe Zuverlässigkeit: Langlebige Kontakte und eine robuste Bauweise gewährleisten eine dauerhaft stabile Verbindung.
- Universelle Kompatibilität: Perfekt geeignet für die Anbindung einer breiten Palette von USB 3.0 und abwärtskompatiblen USB 2.0 Geräten.
- Professionelle Verarbeitung: Präzise gefertigt für einfache Lötbarkeit und sicheren Sitz auf der Platine.
- Industrietauglichkeit: Ausgelegt für den professionellen Einsatz in Elektronikfertigung, Prototyping und Reparatur.
Technische Spezifikationen und Materialgüte
Die FIS USB 3 A 90 – USB 3.0 Typ A Buchse zeichnet sich durch ihre hochwertige Verarbeitung und die Verwendung robuster Materialien aus. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und zur Verbesserung der Leitfähigkeit und Korrosionsbeständigkeit vergoldet. Das Gehäuse besteht aus einem strapazierfähigen Kunststoff, der auch bei erhöhten Temperaturen Formstabilität gewährleistet und eine sichere Isolation der elektrischen Komponenten bietet. Die 90-Grad-Montageposition ist durch robuste Lötösen und Fixierflügel mechanisch gesichert, was eine sichere Befestigung auf der Leiterplatte auch bei Zugbelastung des angeschlossenen Kabels gewährleistet. Die Buchse unterstützt die volle Pinbelegung von USB 3.0, einschließlich der zusätzlichen Pins für SuperSpeed-Datenleitungen, die für die hohe Bandbreite essentiell sind.
Präzision in der Fertigung für optimale Leistung
Bei der Entwicklung und Fertigung der FIS USB 3 A 90 Buchse liegt ein besonderer Fokus auf Präzision. Die genaue Einhaltung der USB-Spezifikationen ist entscheidend, um die volle Leistung und Kompatibilität zu gewährleisten. Dies beginnt bei der exakten Passform der Steckkontakte, die eine einfache und sichere Verbindung mit USB-Steckern ermöglicht, bis hin zur präzisen Ausrichtung der Lötpins für eine fehlerfreie Montage auf der Leiterplatte. Die 90-Grad-Winkelgeometrie ist nicht nur ein Designmerkmal, sondern auch das Ergebnis sorgfältiger Planung, um die Kabelführung zu optimieren und unerwünschte mechanische Belastungen auf die Lötstellen zu minimieren. Diese Liebe zum Detail macht die FIS USB 3 A 90 Buchse zu einer verlässlichen Komponente für professionelle Anwendungen, bei denen Ausfallzeiten und Leistungsprobleme kostspielig sind.
Anwendungsbereiche und Einsatzmöglichkeiten
Die FIS USB 3.0 Typ A Buchse mit 90-Grad-Winkel ist ein vielseitiges Bauteil, das in zahlreichen Bereichen Anwendung findet:
- PC- und Server-Modifikationen: Nachrüstung oder Austausch von Front-Panel-USB-Anschlüssen, interne Verbindungen für SSDs oder Erweiterungskarten.
- Embedded Systems: Integration von USB-Schnittstellen in Industrie-PCs, Steuerungen, Messgeräte oder IoT-Geräte, wo der Platz begrenzt ist.
- Audio- und Videotechnik: Anschluss von USB-basierten Audio-Interfaces, Kameras oder Speichergeräten in kompakten Setups.
- Prototyping und DIY-Elektronik: Erstellung individueller Projekte, bei denen eine saubere und winklige Kabelanbindung benötigt wird.
- Reparatur und Wartung: Austausch defekter USB-Buchsen an bestehenden Geräten, um deren Funktionalität wiederherzustellen.
- Automobil-Elektronik: Integration von USB-Lade- oder Datenports in Fahrzeug-Infotainmentsysteme.
Die 90-Grad-Ausführung ist besonders vorteilhaft in Gehäusen mit geringer Tiefe oder wenn die USB-Anschlüsse an der Seite eines Geräts angebracht werden sollen, um eine übermäßige Ausladung von Kabeln zu vermeiden.
| Merkmal | Beschreibung |
|---|---|
| USB-Standard | USB 3.0 (auch kompatibel mit USB 2.0 / 1.1) |
| Steckertyp | Typ A Buchse |
| Montagerichtung | 90 Grad (rechtwinklig zur Leiterplatte) |
| Datenübertragungsrate | Bis zu 5 Gbit/s (SuperSpeed) |
| Kontakmaterial | Kupferlegierung, vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperaturfester Kunststoff (z.B. PBT oder ähnliches Polymer) |
| Befestigung | Durchsteckmontage (Through-Hole) mit Lötösen und optionalen Halteflügeln für mechanische Stabilität |
| Betriebstemperatur | Typischer Bereich: -20°C bis +85°C (abhängig vom spezifischen Kunststoff und den Lötbedingungen) |
Häufig gestellte Fragen zu FIS USB 3 A 90 – USB 3.0 Typ A Buchse
Was bedeutet die 90-Grad-Winkelung für die Montage?
Die 90-Grad-Winkelung ermöglicht es Ihnen, die USB-Buchse seitlich auf der Leiterplatte zu montieren, anstatt sie senkrecht herausragen zu lassen. Dies ist ideal für Anwendungen, bei denen der Platz in der Tiefe begrenzt ist, wie beispielsweise in flachen Gehäusen oder bei der Gestaltung von Frontblenden, bei denen Kabel ordentlich nach unten oder zur Seite geführt werden müssen.
Ist diese Buchse abwärtskompatibel mit USB 2.0 Geräten?
Ja, die FIS USB 3.0 Typ A Buchse ist vollständig abwärtskompatibel mit USB 2.0 und USB 1.1 Geräten. Sie können also problemlos auch ältere Peripheriegeräte anschließen. Die Datenübertragungsgeschwindigkeit wird sich dann jedoch an den Spezifikationen des älteren Standards orientieren.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte erhöht die Leitfähigkeit erheblich und schützt die Oberfläche vor Oxidation und Korrosion. Dies gewährleistet eine langfristig stabile und zuverlässige Verbindung, minimiert Übergangswiderstände und verbessert die Signalqualität, was besonders bei hohen Datenraten wie bei USB 3.0 wichtig ist.
Wie wird die mechanische Stabilität der Buchse auf der Leiterplatte gewährleistet?
Neben den Lötösen, die für die elektrische Verbindung sorgen, verfügt diese Buchse typischerweise über zusätzliche Halteflügel oder Nietpunkte. Diese werden beim Lötprozess ebenfalls auf der Leiterplatte fixiert und bieten zusätzliche mechanische Stabilität, um auch Zugbelastungen auf das angeschlossene Kabel standzuhalten.
Ist die Buchse für den Einsatz in industriellen Umgebungen geeignet?
Aufgrund ihrer robusten Bauweise, der hochwertigen Materialien und der präzisen Fertigung ist die FIS USB 3.0 Typ A Buchse gut für den Einsatz in industriellen Umgebungen geeignet, wo Zuverlässigkeit und Langlebigkeit gefordert sind. Der Kunststoff ist in der Regel für höhere Temperaturen ausgelegt und die Kontakte sind korrosionsbeständig.
Kann ich diese Buchse auf jeder Standard-Leiterplatte löten?
Ja, die FIS USB 3 A 90 Buchse ist für die Durchsteckmontage (Through-Hole Technology) konzipiert und kann auf jeder Standard-Leiterplatte mit entsprechenden Bohrlöchern und Kupferbahnen gelötet werden. Es empfiehlt sich, die Lötprofile gemäß den Herstellerangaben des Lötmaterials und der Leiterplatte einzuhalten.
Welche Signalintegrität ist bei USB 3.0 wichtig und wie wird sie durch diese Buchse unterstützt?
USB 3.0 SuperSpeed erfordert eine hohe Signalintegrität aufgrund der hohen Frequenzen der Datenübertragung. Die Buchse unterstützt dies durch präzise gefertigte Kontakte, die eine exakte Ausrichtung der differentiellen Datenleitungen ermöglichen, und durch hochwertige Materialien, die Signalreflexionen und Dämpfung minimieren. Die vergoldeten Kontakte sorgen für geringe Verluste über die Zeit.
