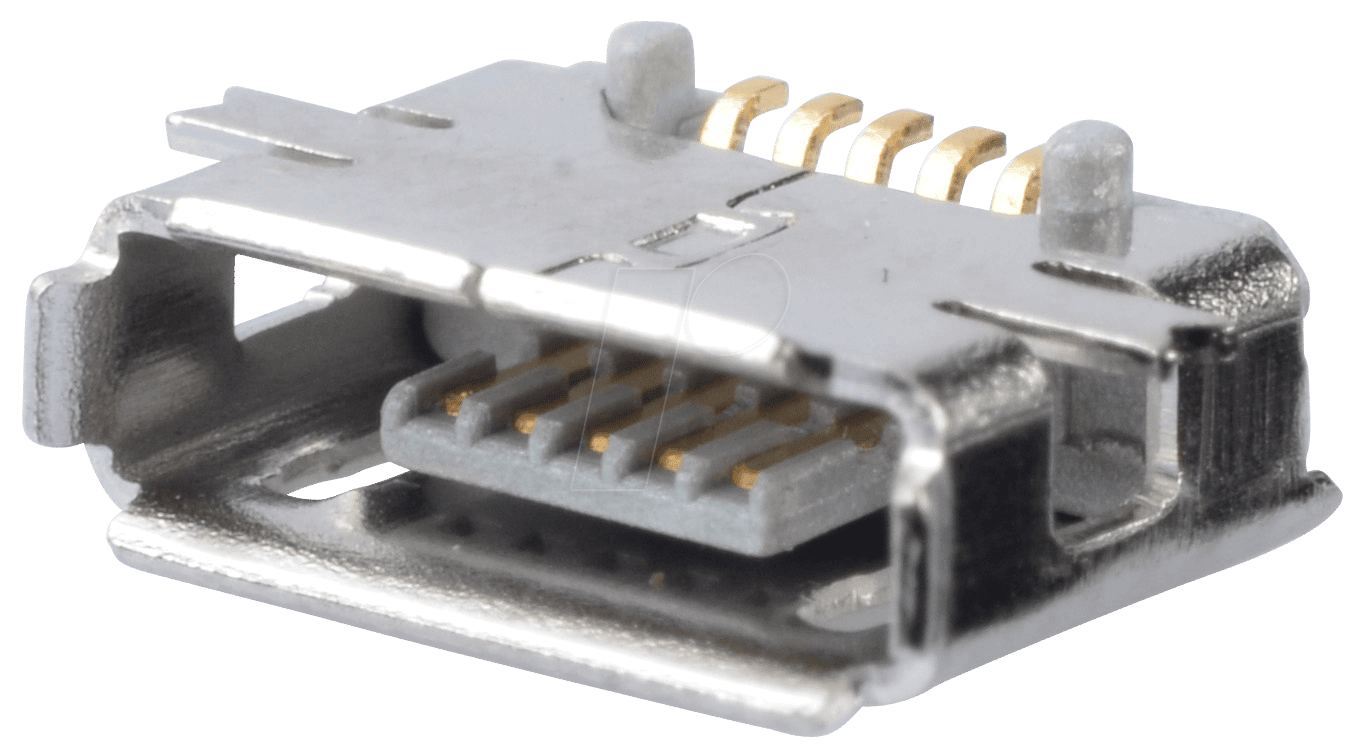

Präzise Konnektivität für Ihre Geräte: MIC USB ABBU – Die SMD Micro-USB-Einbaubuchse
Suchen Sie eine zuverlässige und platzsparende Lösung für die Stromversorgung und Datenübertragung in Ihren elektronischen Projekten? Die MIC USB ABBU – eine 5-polige Micro-USB-Einbaubuchse vom Typ AB mit SMD-Anschluss – wurde speziell für Entwickler, Bastler und Hersteller entwickelt, die höchste Ansprüche an Präzision und Langlebigkeit stellen. Sie ist die ideale Wahl für kundenspezifische Gehäuselösungen, Reparaturen von Kleingeräten oder die Integration in mobile und stationäre Elektronik, wo ein kompakter und sicherer Anschluss unerlässlich ist.
Überlegene Integration und Zuverlässigkeit
Im Vergleich zu Standard-USB-Anschlüssen bietet die MIC USB ABBU entscheidende Vorteile durch ihre spezifische Bauform und Montageart. Die SMD-Technologie (Surface Mount Device) ermöglicht eine direkte Lötverbindung auf der Leiterplatte, was zu einer deutlich stabileren mechanischen Verbindung führt als bei durchgesteckten Varianten. Dies minimiert das Risiko von Bruchschäden an den Lötstellen, besonders bei Vibrationen oder mechanischer Beanspruchung. Die kompakte Bauweise im Micro-USB Typ AB Format sorgt zudem für eine optimale Raumnutzung, was in zunehmend kleiner werdenden elektronischen Geräten von entscheidender Bedeutung ist. Die 5-polige Konfiguration gewährleistet die vollständige Funktionalität für Datenübertragung und Stromversorgung gemäß dem USB 2.0 Standard.
Technische Spezifikationen und Konstruktionsmerkmale
Die MIC USB ABBU zeichnet sich durch ihre robuste Konstruktion und präzise Fertigung aus, die auf Langlebigkeit und zuverlässige Leistung ausgelegt ist. Die SMD-Montage vereinfacht den Fertigungsprozess und erhöht die Zuverlässigkeit, da weniger mechanische Komponenten und Lötpunkte beteiligt sind. Die Buchse ist für den Einsatz in einer Vielzahl von Umgebungsbedingungen konzipiert und bietet eine solide elektrische Verbindung.
Vorteile der MIC USB ABBU im Detail
- Kompakte Bauform: Ideal für Anwendungen mit begrenztem Platzangebot, wie z.B. in tragbaren Geräten, Wearables oder eingebetteten Systemen.
- SMD-Technologie: Ermöglicht eine flache und stabile Montage auf der Leiterplatte, reduziert mechanische Belastungen und erhöht die Zuverlässigkeit.
- 5-polige Konfiguration: Unterstützt sowohl Datenübertragung (D+, D-) als auch Stromversorgung (VBUS, GND) sowie einen Identifikations-Pin (ID), der für OTG-Funktionen genutzt werden kann.
- Robuste Kontakte: Hochwertige Materialien sorgen für eine dauerhaft stabile elektrische Verbindung und eine hohe Anzahl an Steckzyklen.
- Einfache Integration: Standardisiertes Micro-USB Typ AB Design ermöglicht breite Kompatibilität mit vorhandenen Kabeln und Peripheriegeräten.
- Kosteneffiziente Lösung: Durch die vereinfachte Montage und hohe Zuverlässigkeit werden langfristig Kosten für Service und Wartung gesenkt.
- Vielseitige Anwendungsgebiete: Geeignet für Prototyping, Serienfertigung von Consumer Electronics, industrieller Messtechnik, Ladeelektronik und Kommunikationsgeräten.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Micro-USB-Einbaubuchse |
| Anschlussstandard | Micro-USB Typ AB |
| Anzahl der Pins | 5-polig |
| Montageart | SMD (Surface Mount Device) |
| Material der Kontakte | Vergoldetes Phosphorbronze für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Hochtemperatur-thermoplastisches Material, das Lötprozessen standhält und mechanische Stabilität bietet. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, um eine zuverlässige Funktion unter verschiedenen Umweltbedingungen zu gewährleisten. |
| Nennspannung und Strom | Konform mit USB 2.0 Spezifikationen (bis zu 5V / 0.5A für Standard-USB, höhere Ströme je nach Anwendung und Zusatzkomponenten). |
| Steckzyklen | Garantiert eine hohe Anzahl an Steckzyklen, typischerweise über 10.000, was auf die Langlebigkeit der mechanischen Konstruktion hinweist. |
| Lötverfahren | Geeignet für gängige Reflow-Lötverfahren, was eine effiziente Integration in automatisierte Produktionslinien ermöglicht. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die MIC USB ABBU ist ein vielseitiger Baustein für unterschiedlichste elektronische Konstruktionen. Ihre präzise Passform und die robuste Bauweise machen sie zur idealen Wahl für:
- Mobile Geräte: Integration in Smartphones, Tablets, Powerbanks und andere tragbare Elektronik, wo Platzersparnis und Langlebigkeit entscheidend sind.
- IoT-Geräte: Perfekt für vernetzte Sensoren, Steuerungsmodule und eingebettete Systeme, die eine zuverlässige Stromversorgung und Datenkommunikation benötigen.
- Industrielle Automation: Einsatz in Steuergeräten, Messinstrumenten und industriellen Schnittstellen, die robusten und wartungsarmen Anschlüssen bedürfen.
- Audio-/Videogeräte: Integration in kompakte Audio-Interfaces, MP3-Player oder kleine Displays für Musikwiedergabe und Datenverwaltung.
- Prototyping und Maker-Projekte: Ein unverzichtbarer Bestandteil für Hobbyelektroniker und Ingenieure, die eigene Geräte entwickeln und anpassen möchten.
- Reparatur und Ersatzteile: Als hochwertiges Ersatzteil für defekte Micro-USB-Buchsen in einer Vielzahl von Konsumgütern.
Die SMD-Montage ermöglicht eine direkte Bestückung auf der Leiterplatte, was den Verdrahtungsaufwand reduziert und die Signalintegrität verbessert. Dies ist besonders vorteilhaft bei der Übertragung von Hochfrequenzdaten, wo kurze Signalwege kritisch sind.
Maximale Signalintegrität und Langlebigkeit
Die Vergoldung der Kontakte in der MIC USB ABBU ist ein entscheidendes Merkmal für die Gewährleistung höchster Signalintegrität und langfristiger Zuverlässigkeit. Gold ist extrem korrosionsbeständig und bietet eine äußerst geringe Übergangswiderstand, was unerlässlich ist, um Signalverluste und unerwünschte Effekte wie Rauschen oder Pegelverschlechterung zu vermeiden. Dies ist besonders wichtig für datenintensive Anwendungen und bei der Übertragung von Analogsignalen, wo selbst kleinste Unregelmäßigkeiten die Performance beeinträchtigen können. Die 5-polige Struktur, einschließlich des ID-Pins, eröffnet zudem die Möglichkeit zur Implementierung von USB On-The-Go (OTG), wodurch Geräte wie Smartphones oder Tablets als Host agieren und andere USB-Geräte, wie z.B. USB-Sticks oder Tastaturen, direkt ansteuern können. Diese Flexibilität erweitert das Einsatzspektrum der Buchse erheblich.
Häufig gestellte Fragen zu MIC USB ABBU – micro-USB-Einbaubuchse, Typ AB, 5-pol, SMD
Was bedeutet SMD bei dieser Einbaubuchse?
SMD steht für Surface Mount Device. Das bedeutet, dass die Buchse direkt auf die Oberfläche einer Leiterplatte gelötet wird. Dies unterscheidet sie von bedrahteten oder durchgesteckten Komponenten und ermöglicht eine flachere Bauweise, höhere Packungsdichte und oft eine robustere mechanische Verbindung.
Welche USB-Standards unterstützt die 5-polige Konfiguration?
Die 5-polige Micro-USB Typ AB Buchse unterstützt primär den USB 2.0 Standard. Die Pins umfassen VBUS (Stromversorgung), D- (Daten-Minus), D+ (Daten-Plus), ID (Identifikation, oft für USB OTG verwendet) und GND (Masse).
Ist die MIC USB ABBU für den Einsatz in rauen Umgebungen geeignet?
Die MIC USB ABBU ist aus robusten Materialien gefertigt und für eine breite Palette von Betriebstemperaturen ausgelegt. Die vergoldeten Kontakte bieten Korrosionsbeständigkeit. Für extreme Umgebungen (starke Feuchtigkeit, Staub, Chemikalien) sind zusätzliche Schutzmaßnahmen am Gerät empfehlenswert, doch die Buchse selbst bietet eine solide Basis.
Kann diese Buchse auch für USB 3.0 oder höhere Standards verwendet werden?
Nein, die MIC USB ABBU ist eine Micro-USB Typ AB Buchse und ist ausschließlich für USB 2.0 konzipiert. USB 3.0 und neuere Standards erfordern andere Steckergeometrien und höhere Pin-Anzahlen.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte bietet eine ausgezeichnete elektrische Leitfähigkeit, minimale Übergangswiderstände und hervorragenden Schutz vor Korrosion und Oxidation. Dies gewährleistet eine stabile und zuverlässige Signalübertragung über die gesamte Lebensdauer der Buchse.
Wie wird die MIC USB ABBU auf der Leiterplatte montiert?
Die Montage erfolgt typischerweise mittels Reflow-Lötverfahren. Die Buchse wird auf die Lötpads der Leiterplatte platziert und anschließend einem kontrollierten Erwärmungsprozess unterzogen, bei dem die Lötpaste schmilzt und eine permanente Verbindung herstellt.
Ist der ID-Pin (Pin 4) immer funktionsfähig?
Ja, der ID-Pin ist ein integraler Bestandteil des Micro-USB Typ AB Standards. Wenn er auf Masse (GND) gelegt wird (oft durch eine Verbindung innerhalb des Steckers oder Kabel), signalisiert er dem Host-Gerät, dass es sich im OTG-Modus befindet und als Host agieren soll. Die korrekte Beschaltung des ID-Pins ist für die USB OTG-Funktionalität entscheidend.
