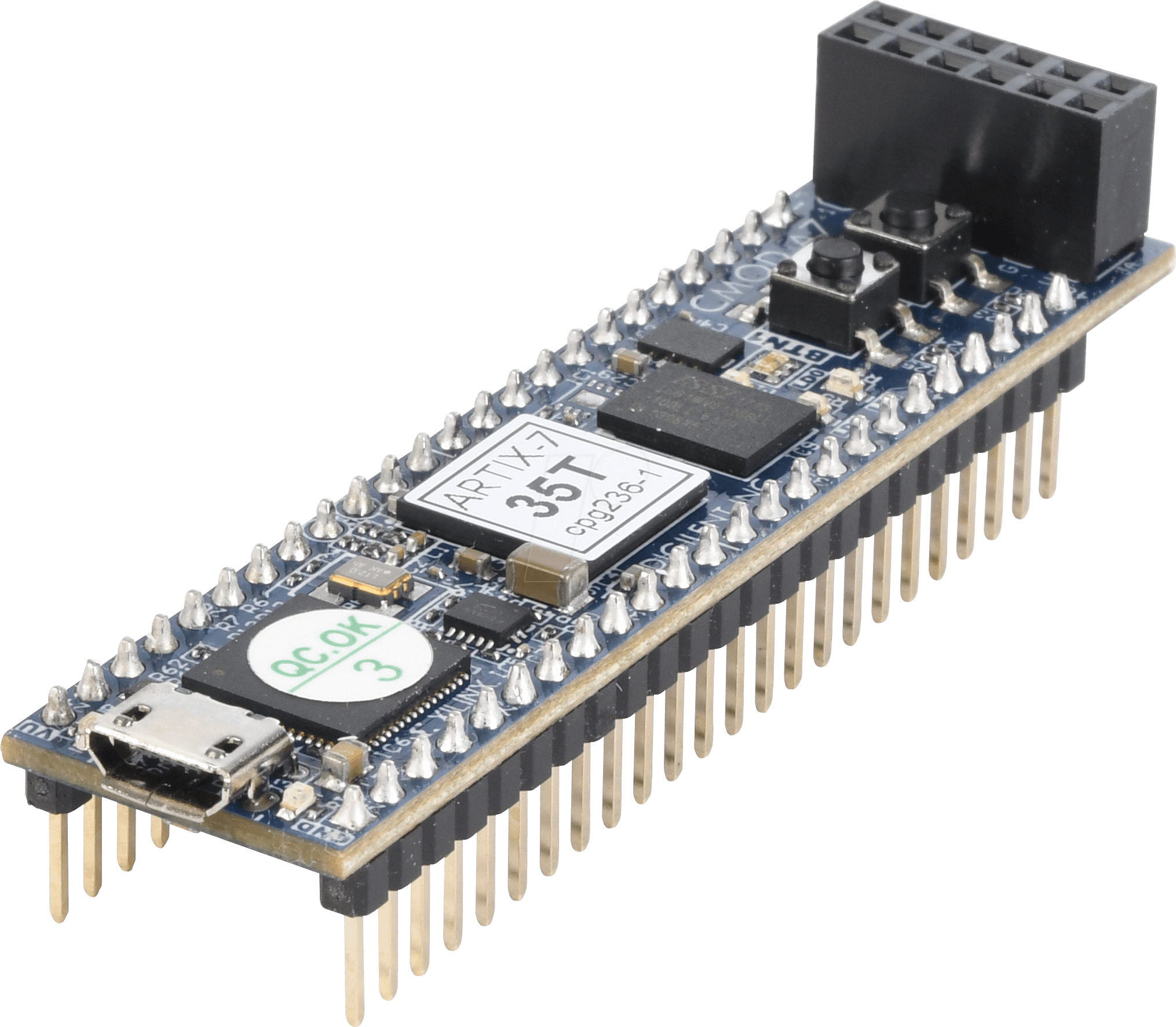

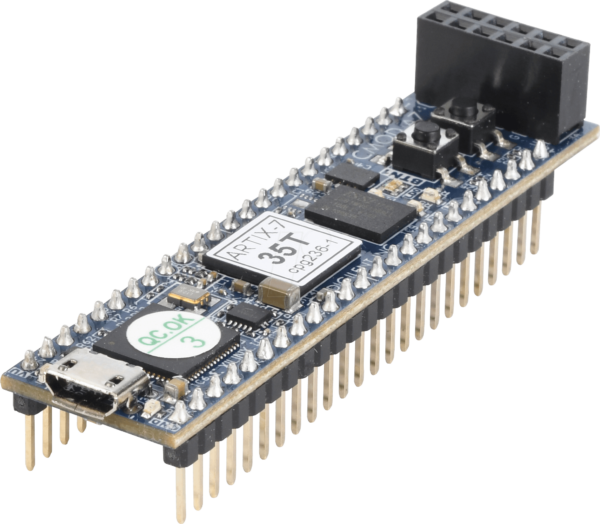

DIGIL 410-328-35 – Das Artix-7 FPGA Modul Cmod A7-35T für anspruchsvolle Entwicklungen
Sie suchen ein hochintegriertes Entwicklungsboard, das Ihnen die Flexibilität und Leistung eines Artix-7 FPGA zur Verfügung stellt und dabei eine kompakte Bauform für verschiedenste Anwendungen bietet? Das DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T ist die ideale Lösung für Ingenieure, Forscher und Hobbyisten, die komplexe digitale Logik, Signalverarbeitung oder Prototyping im industriellen oder akademischen Umfeld realisieren möchten. Dieses Modul löst das Problem der Beschaffung leistungsfähiger und doch platzsparender FPGA-Hardware, indem es eine sofort einsatzbereite Plattform mit breiter Schnittstellenkompatibilität bereitstellt.
Überlegene Leistung und Flexibilität mit dem Artix-7 FPGA
Im Vergleich zu Standard-Mikrocontrollern oder spezialisierten ASICs bietet das DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T eine unübertroffene Parallelverarbeitung und Konfigurierbarkeit. Die Artix-7 Familie von Xilinx (jetzt AMD) ist speziell für kostensensitive und energieeffiziente Anwendungen konzipiert, ohne dabei Kompromisse bei der Leistung einzugehen. Die 35.000 Logikzellen (CLBs) des XC7A35T-Chips ermöglichen die Implementierung komplexer Designs, von Hochgeschwindigkeits-Datenwandlern bis hin zu eingebetteten Systemsteuerungen.
Kernfunktionen und Vorteile des Cmod A7-35T Moduls
- Leistungsstarker FPGA-Chip: Ausgestattet mit dem Xilinx Artix-7 XC7A35T-FGG484 FPGA bietet dieses Modul eine breite Palette von Logikressourcen, DSP-Slice-Funktionen und Speicherblöcken für anspruchsvolle digitale Designs.
- Kompakte Bauform: Das Cmod-Formfaktor (40 x 40 mm) ermöglicht eine einfache Integration in größere Systeme oder eigenständige Prototypen, was es ideal für Anwendungen mit begrenztem Platz macht.
- Umfangreiche Konnektivität: Mit einer Vielzahl von I/O-Pins, die über zwei 80-polige Steckverbinder zugänglich sind, bietet das Modul eine hohe Flexibilität für die Anbindung externer Komponenten und Schnittstellen wie DDR3-Speicher, Kamerasensoren oder Netzwerkschnittstellen.
- Integrierter Flash-Speicher: Ein integrierter 128Mbit SPI-Flash-Speicher ermöglicht die Konfiguration des FPGAs direkt beim Einschalten, ohne dass ein externer Konfigurationschip erforderlich ist.
- Integrierte Spannungsregler: Vorkonfigurierte Spannungsregler sorgen für die notwendigen Betriebsspannungen, was die externe Stromversorgung vereinfacht.
- USB-JTAG-Konfiguration: Ein integrierter USB-JTAG-Programmierkreis ermöglicht die einfache Konfiguration und Debugging über eine USB-Verbindung, was den Entwicklungsprozess erheblich beschleunigt.
- Erweiterbarkeit: Das Modul unterstützt die Verwendung mit verschiedenen Trägerplatinen (Carrier Boards), um spezifische Schnittstellen und Funktionalitäten wie Ethernet, HDMI oder Speichererweiterungen hinzuzufügen.
Technische Spezifikationen im Detail
Das DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T ist auf Effizienz und Leistung ausgelegt. Der Kern des Moduls ist der Xilinx XC7A35T-FGG484 Artix-7 FPGA, der über 35.000 Logikzellen, 4.320 Logic Cells, 2.160 Logic Blocks und 43.200 Flip-Flops verfügt. Hinzu kommen 1.800 Kilobits Block-RAM und 80 DSP-Slice-Funktionen, die für komplexe Berechnungen und Signalverarbeitung unerlässlich sind.
Die Stromversorgung erfolgt über eine 3.3V-Schiene, wobei die internen Spannungen für den FPGA-Kern (VCCINT), die I/O-Pins (VCCIO) und die transzendente Logik (VCCO) von integrierten Spannungsreglern bereitgestellt werden. Die Takterzeugung erfolgt über einen externen Taktgeber, der über einen SMA-Anschluss oder einen Lötpunkt zugeführt werden kann. Die Konfiguration des FPGAs erfolgt über den integrierten 128Mbit SPI-Flash-Speicher.
Die Schnittstellen sind über zwei 80-polige Pmod-kompatible Steckverbinder zugänglich, die eine Vielzahl von GPIOs, differentiellen Signalen und analogen Eingängen/Ausgängen umfassen. Diese Schnittstellen können je nach Anwendung flexibel konfiguriert werden, um eine breite Palette von Peripheriegeräten anzusteuern oder Daten zu erfassen.
Anwendungsbereiche für das Artix-7 FPGA Modul
Die Vielseitigkeit des DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T eröffnet zahlreiche Anwendungsmöglichkeiten:
- Prototyping und Entwicklung: Schnelles Prototyping komplexer digitaler Schaltungen und Systeme.
- Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung und Sensorintegration.
- Signalverarbeitung: Implementierung von digitalen Signalprozessoren für Audio, Video oder RF-Anwendungen.
- Embedded Vision: Bildverarbeitung, Objekterkennung und Datenverarbeitung von Kamerasensoren.
- Kognitive Systeme: Entwicklung von Hardware-beschleunigten Algorithmen für KI und Machine Learning.
- Akademische Forschung und Lehre: Ideal für Universitäten und Forschungseinrichtungen, um Studenten die FPGA-Entwicklung näherzubringen.
- Prozesskontrolle: Präzise Regelung von industriellen Prozessen und Systemen.
Produkteigenschaften Tabelle
| Eigenschaft | Beschreibung |
|---|---|
| FPGA Chip | Xilinx Artix-7 XC7A35T-FGG484 |
| Logikzellen (CLBs) | 35.000 |
| Block-RAM | 1.800 Kilobits |
| DSP-Slice-Funktionen | 80 |
| Konfigurationsspeicher | 128 Mbit SPI-Flash |
| Stromversorgung | 3.3V (externe Versorgung) |
| Schnittstellen | 2x 80-polige Pmod-kompatible Steckverbinder |
| Formfaktor | Cmod (40 x 40 mm) |
| Programmierschnittstelle | USB-JTAG integriert |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T
Was ist der Hauptunterschied zwischen diesem FPGA-Modul und einem herkömmlichen Mikrocontroller?
Der Hauptunterschied liegt in der Architektur und Flexibilität. Ein Mikrocontroller hat eine feste Hardware-Architektur und führt Befehle sequentiell aus. Ein FPGA hingegen ist eine programmierbare Hardware, bei der Sie die Logikschaltkreise selbst definieren und parallelisieren können. Dies ermöglicht eine deutlich höhere Leistung und Anpassungsfähigkeit für spezifische Aufgaben, insbesondere in Bereichen wie Echtzeit-Signalverarbeitung oder paralleler Datenverarbeitung.
Welche Programmiersprachen werden zur Entwicklung auf diesem Modul verwendet?
Für die Entwicklung auf FPGAs wie dem Artix-7 werden in erster Linie Hardware Description Languages (HDLs) wie VHDL (VHSIC Hardware Description Language) und Verilog verwendet. Diese Sprachen beschreiben die gewünschte Hardware-Architektur. Für bestimmte Anwendungen, insbesondere bei der Integration mit Prozessoren, können auch C/C++ oder OpenCL zum Einsatz kommen, um Software und Hardware zu kombinieren.
Kann ich das Modul mit einem Raspberry Pi oder Arduino verwenden?
Ja, das DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T ist so konzipiert, dass es mit verschiedenen Trägerplatinen (Carrier Boards) kompatibel ist. Diese Trägerplatinen können spezifische Schnittstellen wie GPIOs, SPI, I2C oder UART bereitstellen, die eine einfache Anbindung an Mikrocontroller-Plattformen wie Raspberry Pi oder Arduino ermöglichen. So können Sie die Rechenleistung des FPGAs für bestimmte Aufgaben nutzen, während der Mikrocontroller andere Funktionen übernimmt.
Welche Art von Stromversorgung wird benötigt?
Das Modul benötigt eine externe Stromversorgung von 3.3V. Die spezifischen Anforderungen an den Strom (Ampere) hängen stark von der Komplexität Ihres FPGA-Designs und der Art der angeschlossenen Peripherie ab. Es ist ratsam, eine Stromquelle mit ausreichenden Reserven zu wählen, um Lastspitzen abzufangen.
Welche Software-Tools werden für die Konfiguration und Entwicklung benötigt?
Für die Entwicklung und Konfiguration des Artix-7 FPGAs benötigen Sie die Xilinx Vivado Design Suite. Diese umfassende Entwicklungsumgebung beinhaltet Werkzeuge für die Synthese, Platzierung und Verdrahtung (Place & Route), Simulation und Bitstream-Generierung. Für das Debugging wird oft der integrierte USB-JTAG-Programmierkreis genutzt.
Ist das Modul für Einsteiger geeignet?
Während das DIGIL 410-328-35 – Entwicklungsboard Artix-7 FPGA Modul Cmod A7-35T die Leistung eines Artix-7 FPGAs bietet, ist die FPGA-Entwicklung generell komplexer als die Programmierung von Mikrocontrollern. Für absolute Einsteiger in die digitale Logik und HDL-Programmierung sind oft einfachere FPGA-Entwicklungsboards mit weniger Ressourcen empfehlenswert. Dieses Modul ist ideal für Studenten, Ingenieure und Hobbyisten, die bereits Grundkenntnisse in digitaler Schaltungstechnik und HDL haben oder bereit sind, sich intensiv in diese Materie einzuarbeiten.
Wie wird das FPGA-Design auf das Modul geladen?
Das FPGA-Design wird in Form eines Bitstreams generiert, der dann auf das Modul geladen wird. Dies geschieht über die integrierte USB-JTAG-Schnittstelle, indem die Vivado-Software verwendet wird, um den Bitstream auf den konfigurierten Speicher (in diesem Fall den SPI-Flash) zu schreiben. Nach dem Laden des Bitstreams wird der FPGA konfiguriert und Ihr entworfenes Design wird ausgeführt.
