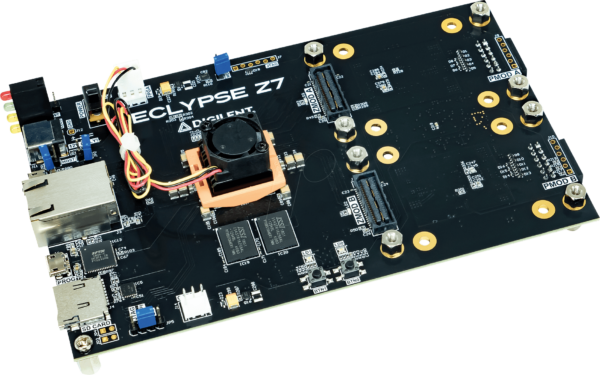

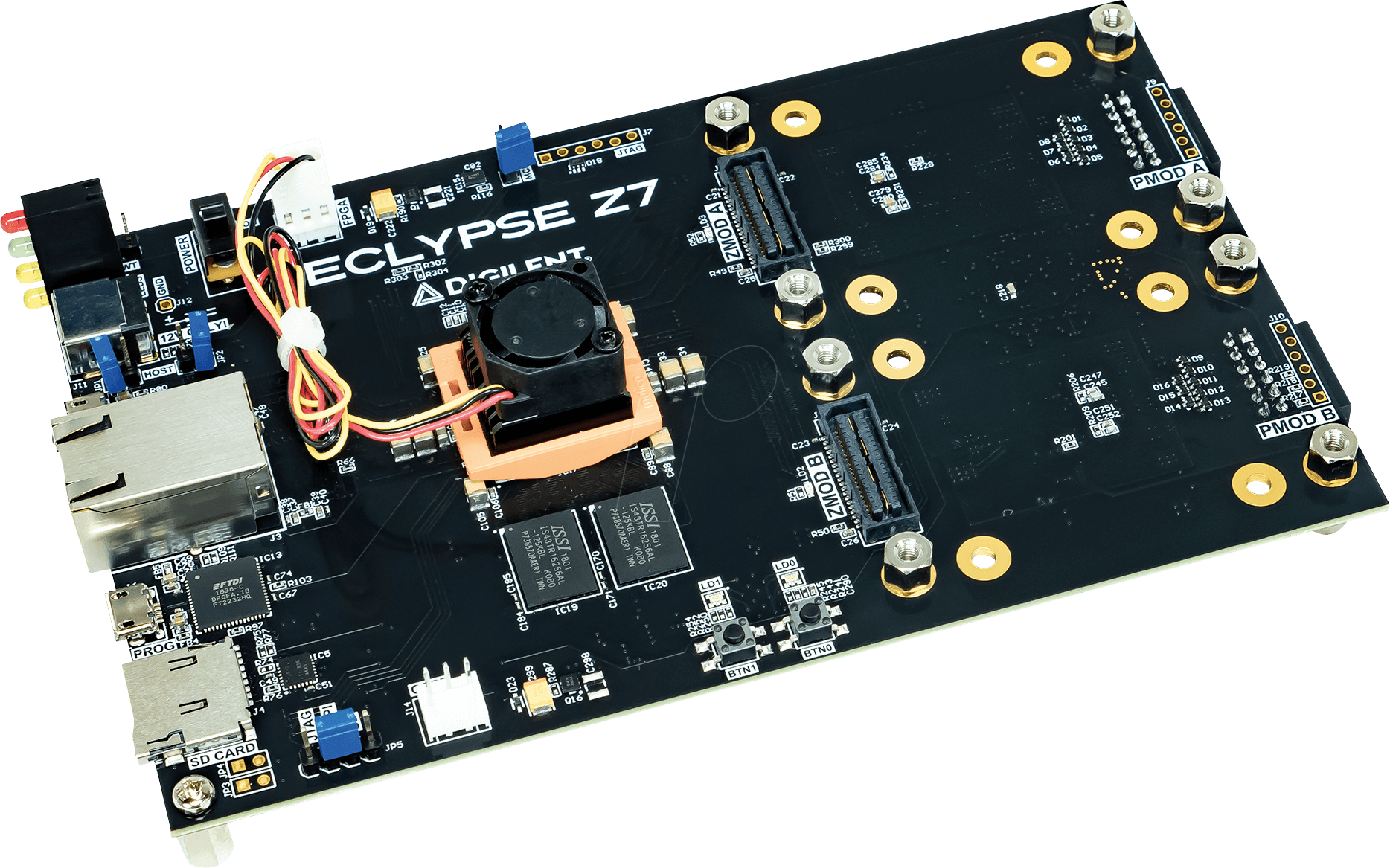

Eclypse Z7: Zynq-7000 SoC Development Board mit SYZYGY-kompatibler ErweiterungBeschreibungDas Eclypse Z7 ist Digilents neuestes FPGA/SoC-Entwicklungsboard, das speziell für das Rapid Prototyping und die Entwicklung von eingebetteten Messsystemen entwickelt wurde. Mit Hochgeschwindigkeits-Zmod-Ports für die modulare Erweiterung, einem Xilinx Zynq®-7020 SoC plus Software-API von Digilent ist das Eclypse Z7 schnell, flexibel und verkürzt die Zeit, die Ingenieure und Forscher benötigen, um innovative und leistungsstarke neue Hochgeschwindigkeits-Instrumentierungs-, Steuer- und Messsysteme für Edge-Computing, medizinische und Kommunikationsanwendungen zu entwickeln. Das Eclypse Z7 ist das erste Hostboard der Eclypse-Plattform.Zmod-ErweiterungZmod ist die neue Erweiterungslösung von Digilent, die den Open-Source-Standard SYZYGY von Opal Kelly verwendet. Zmods sind schneller als der Pmod-Standard und kompakter und kostengünstiger als FMC und verbessern die Anpassungsmöglichkeiten für Hochgeschwindigkeits-E/A. Schließen Sie Ihre anwendungsspezifischen Zmods an, und Sie können innerhalb von Stunden oder Tagen statt Wochen oder Monaten einsatzbereit sein. Neben dem Eclypse Z7 werden zwei Zmods herausgebracht, der Zmod ADC 1410 und der Zmod DAC 1411, beide mit 100 MSPS, 14-Bit-Wandlern, wobei weitere in der Zukunft geplant sind.Software für die Eclypse-PlattformDas Eclypse Z7 ist eine Komponente der Eclypse-Plattform, die die offene Software-API von Digilent mit der neuartigen Eclypse-Hardware von Digilent verbindet. Petalinux wird “out of the box“ unterstützt, und vorkompilierte Linux-Images werden von der API für den Massendatentransfer begleitet. Dieses System ermöglicht es den Benutzern, ihre Zmods ihrer Wahl anzuschließen und mit dem Prototyping neuer Mess-, Mess- und Regelsysteme zu beginnen, ohne dass eine direkte Schnittstelle mit dem FPGA erforderlich ist. Mit diesem System können Embedded-Linux-Entwickler die Leistungsfähigkeit des FPGAs nutzen, ohne über Hardware-Know-how zu verfügen. Derzeit werden C und C++ unterstützt, wobei geplant ist, in Zukunft auch andere Programmiersprachen zu unterstützen.Merkmale• Zynq-7000 APSoC (XC7Z020-1CLG484C): – 667 MHz Doppelkern-Cortex-A9-Prozessor – DDR3L-Speicher-Controller mit 8 DMA-Kanälen und 4 Hochleistungs-AXI3-Slave-Ports – Peripherie-Controller mit hoher Bandbreite: 1G-Ethernet, USB 2.0, SDIO – Peripherie-Controller mit niedriger Bandbreite: SPI, UART, CAN, I2C – Programmierbar über JTAG, Quad-SPI-Flash und microSD-Karte – Programmierbare Logik äquivalent zu Artix-7 FPGA• Speicher: – 1 GiB DDR3L mit 32-Bit-Bus bei 1066 MT/s – 16 MB Quad-SPI-Flash mit werkseitig programmierter 128-Bit-Zufallszahl und weltweit eindeutiger, 48-Bit-kompatibler EUI-48/64™-Kennung – microSD-Kartensteckplatz• Spannungs/Stromversorgung: – Stromversorgung über externe 12V 5A-Versorgung – Plattform-MCU zur Konfiguration von einstellbaren Stromversorgungen und Temperaturmanagement• USB und Ethernet: – Gigabit-Ethernet PHY – USB-JTAG-Programmierschaltung – USB-UART-Brücke – USB-Mikro-AB-Anschluss mit USB 2.0 PHY mit Host/Device/OTG-Fähigkeit• Zmod-Ports – 2 Ports nach der SYZYGY-Standard-Schnittstellenspezifikation – Kompatibel mit einer Vielzahl von SYZYGY-Pods, wodurch eine Vielzahl von Anwendungen möglich ist – Dedizierte Differenztakte für Eingang und Ausgang – 8 differentielle E/As pro Port – 16 unsymmetrische E/As pro Port – DNA-Schnittstellen, die mit der Plattform-MCU verbunden sind und verschiedene autonegotierte Stromversorgungskonfigurationen ermöglichen• Pmod-Ports – 2 zwölfpolige Anschlüsse für insgesamt 16 FPGA-angeschlossene I/Os – Hochgeschwindigkeits-Spannungsumsetzung und Schutzschaltung• Benutzer-GPIO – 2 Drucktasten – 2 RGB-LEDsWas ist inbegriffen:• Eclypse Z7 Entwicklungsausschuss• FPGA-Lüfter• USB A auf Micro B Programmierkabel• USB A auf Micro A-Kabel• 12V 5A-Stromversorgung• Digilent kundenspezifische Verpackung• Weitere Inhalte hängen von der Wahl der Bundle ab: – Hinzufügen eines Zmod ADC und eines Zmod DAC – Hinzufügen von zwei Zmod-DACs – Hinzufügen von zwei Zmod-ADCs
