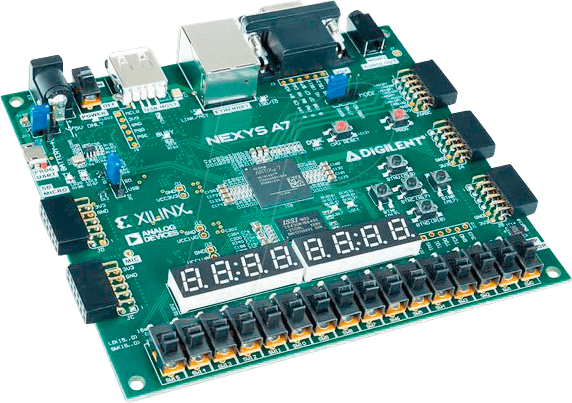

DIGIL 410-292 – Nexys A7-100T: FPGA Trainer Board – Die ultimative Lernplattform für angehende Ingenieure der Elektrotechnik und Computertechnik
Das DIGIL 410-292 – Nexys A7-100T ist die dedizierte Lösung für Studenten und Lehrende im Bereich Elektrotechnik und Computertechnik (ECE), die eine tiefgreifende, praxisorientierte Ausbildung in digitaler Logik und FPGA-Design suchen. Es adressiert die Herausforderung, komplexe theoretische Konzepte der digitalen Schaltungstechnik und des Hardware-Designs effektiv in die Praxis zu überführen, indem es eine robuste und vielseitige Hardware-Plattform für das Prototyping und die Experimentierphase bietet. Dies minimiert die Lücke zwischen theoretischem Wissen und angewandter Ingenieurpraxis.
Warum Nexys A7-100T die überlegene Wahl für ECE-Lehrpläne ist
Im Vergleich zu Standard-Entwicklungsboards, die oft auf eine spezifische Anwendung oder ein bestimmtes Chip-Set beschränkt sind, bietet das Nexys A7-100T von Digilent eine unübertroffene Flexibilität und Leistungsfähigkeit, die speziell auf die Anforderungen moderner ECE-Curricula zugeschnitten ist. Die Artix-7-FPGA-Architektur mit 100.000 Logikzellen, die reichhaltige Peripherie und die umfassende Softwareunterstützung ermöglichen eine breite Palette von Projekten, von grundlegenden digitalen Gattern bis hin zu komplexen Systemen-on-Chip (SoCs). Dies macht es zu einer zukunftssicheren Investition, die den Lernenden mit den Werkzeugen und Kenntnissen ausstattet, die in der Industrie gefragt sind.
Fundamentale Vorteile für Ihre Ausbildung
Das DIGIL 410-292 – Nexys A7-100T – FPGA Trainer Board wurde entwickelt, um die Lernerfahrung in der Elektrotechnik und Computertechnik auf ein neues Niveau zu heben. Es bietet eine solide Basis für das Verständnis und die Anwendung von digitalen Systemdesigns.
- Umfassendes Lernökosystem: Integriert mit führenden Entwicklungswerkzeugen wie Vivado Design Suite, was einen nahtlosen Designfluss von der Spezifikation bis zur Implementierung ermöglicht.
- Hohe Flexibilität und Anpassbarkeit: Die programmierbare Logik des FPGAs erlaubt die Realisierung nahezu jeder digitalen Schaltung, was tieferes Verständnis und experimentelle Freiheit fördert.
- Realitätsnahe Anwendungsmöglichkeiten: Ermöglicht die Simulation und das Prototyping von industrierelevanten Schaltungen und Systemen, bereitet Studierende auf professionelle Herausforderungen vor.
- Robuste Hardware-Konstruktion: Konzipiert für den intensiven Einsatz in Laborumgebungen, gewährleistet Langlebigkeit und Zuverlässigkeit.
- Breite Palette von Peripheriegeräten: Integrierte Schnittstellen wie Ethernet, USB, Speichercontroller und diverse Ein-/Ausgabefunktionen erweitern die Projektmöglichkeiten erheblich.
- Optimiert für akademische Zwecke: Die spezifische Konfiguration und die begleitenden Ressourcen sind darauf ausgerichtet, die Kernkompetenzen von ECE-Studenten effektiv zu schulen.
Technische Spezifikationen und Merkmale des Nexys A7-100T
Das Nexys A7-100T zeichnet sich durch seine leistungsstarke Artix-7-FPGA-Architektur und eine Fülle von integrierten Peripheriegeräten aus, die es zu einer idealen Plattform für komplexe digitale Designs machen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| FPGA-Chip | Xilinx Artix-7 (XC7A100T-2CSG324C) |
| Logikzellen | 100.000 |
| Look-Up-Tables (LUTs) | 15.850 |
| Flip-Flops | 31.700 |
| Block-RAM | 3.7 Mbits |
| DSP-Slices | 240 |
| Arbeitsspeicher (RAM) | 128 MB DDR3 (mit 16-Bit Busbreite) |
| Schnittstellen (On-Board) | Gigabit Ethernet PHY, USB-UART Bridge, USB HID Host/Device, Pmod Ports (insgesamt 16), VGA-Ausgang, HDMI-Ausgang, Audio-Codec, 2x 100MHz Taktgeneratoren |
| Speicher (extern) | 16 MB Quad-SPI Flash-Speicher |
| Stromversorgung | 5V über USB oder externes Netzteil |
| Konfiguration | JTAG, Quad-SPI Flash |
| Abmessungen | Kompaktes Formfaktor für einfache Integration in Laboraufbauten |
| Betriebssystem-Unterstützung | Keine native OS-Unterstützung; ideal für Bare-Metal und FPGA-basierte Systeme |
| Einsatzgebiet | Prototyping, digitale Logikdesign, Mikroprozessor-Systeme, Signalverarbeitung, Hardware-Beschleunigung, akademische Lehre |
Umfassende Einsatzmöglichkeiten in der ECE-Ausbildung
Das DIGIL 410-292 – Nexys A7-100T ist mehr als nur ein FPGA-Board; es ist ein leistungsfähiges Werkzeug, das die Studierenden befähigt, ein breites Spektrum an ECE-Konzepten praktisch zu erforschen und zu implementieren. Seine Vielseitigkeit ermöglicht die Durchführung von Projekten, die verschiedene Bereiche der digitalen Systementwicklung abdecken.
- Digitale Logik und Schaltungsentwurf: Von grundlegenden Booleschen Funktionen und Kombinatorik über sequentielle Logik bis hin zur Implementierung komplexer Zustandsautomaten. Studierende können eigene Schaltungen entwerfen, simulieren und auf dem FPGA testen.
- Prozessordesign und -implementierung: Aufbau und Verifikation von eigenen Prozessorkernen (z.B. RISC-V) oder die Verwendung bestehender Soft-Core-Prozessoren wie MicroBlaze, um ein tiefes Verständnis für die Funktionsweise von Computersystemen auf Hardwareebene zu entwickeln.
- Signalverarbeitung (DSP): Implementierung von Filtern, Modulatoren, Demodulatoren und anderen DSP-Algorithmen in Echtzeit, was für Studenten in den Bereichen Telekommunikation und Signalverarbeitung von entscheidender Bedeutung ist.
- Eingebettete Systeme: Integration des FPGAs mit externen Sensoren und Aktoren über die reichhaltigen Schnittstellen, um komplexe eingebettete Systeme zu entwickeln, die reale Daten verarbeiten und auf Umwelteinflüsse reagieren.
- Netzwerk- und Kommunikationsprotokolle: Entwicklung und Test von Hardware-Implementierungen von Kommunikationsprotokollen wie Ethernet, was für die moderne vernetzte Welt unerlässlich ist.
- Fortgeschrittene Themen: Erkundung von Themen wie High-Level-Synthese (HLS), Hardware-Beschleunigung von rechenintensiven Aufgaben und Design für sicherheitskritische Anwendungen.
FAQ – Häufig gestellte Fragen zu DIGIL 410-292 – Nexys A7-100T: FPGA Trainer Board, empfohlen für ECE Curriculum
Ist das Nexys A7-100T für Anfänger geeignet?
Ja, das Nexys A7-100T ist ideal für Anfänger im Bereich FPGA-Design und digitale Logik. Obwohl es über leistungsstarke Fähigkeiten verfügt, ist es so konzipiert, dass es mit der Xilinx Vivado Design Suite und den zahlreichen Lernressourcen von Digilent auch für Einsteiger zugänglich ist. Viele Universitäten nutzen es als Einstiegspunkt in ihre ECE-Programme.
Welche Programmiersprachen werden für das Design auf dem Nexys A7-100T unterstützt?
Die primären Hardware-Beschreibungssprachen (HDLs) für die Programmierung des FPGAs sind VHDL und Verilog. Für fortgeschrittenere Anwendungen und zur Beschleunigung des Entwicklungsprozesses kann auch High-Level-Synthese (HLS) mit C/C++ eingesetzt werden, wobei diese Tools in der Vivado Design Suite integriert sind.
Welche Art von Projekten kann man mit dem Nexys A7-100T realisieren?
Man kann eine breite Palette von Projekten realisieren, darunter digitale Logikschaltungen, Prozessorkerne, Signalverarbeitungsalgorithmen, eingebettete Systeme, Netzwerkschnittstellen, Kamerasysteme, Videosignalverarbeitung und vieles mehr. Die integrierten Peripheriegeräte und die Leistung des Artix-7-FPGAs ermöglichen komplexe und anspruchsvolle Designs.
Benötige ich zusätzliche Software, um das Board zu nutzen?
Ja, die Xilinx Vivado Design Suite ist die primäre Software, die für die Entwicklung, Synthese, Implementierung und Programmierung des FPGAs auf dem Nexys A7-100T benötigt wird. Diese ist kostenlos für die Artix-7-Geräte verfügbar.
Wie unterscheidet sich das Nexys A7-100T von älteren oder kleineren FPGA-Boards?
Das Nexys A7-100T bietet eine höhere FPGA-Ressourcenkapazität (100k Logikzellen) im Vergleich zu vielen kleineren Einsteigerboards. Es verfügt zudem über fortschrittlichere Peripheriegeräte wie Gigabit Ethernet und HDMI, die für komplexere Projekte und eine breitere Palette von ECE-Curricula unerlässlich sind. Die integrierte DDR3-Speicherunterstützung ermöglicht die Arbeit mit größeren Datensätzen.
Welche Art von technischen Support ist für das Nexys A7-100T verfügbar?
Digilent bietet umfassende technische Unterstützung in Form von Anleitungen, Tutorials, Referenzdesigns und einem Community-Forum. Viele Universitäten stellen auch eigene Unterstützung durch Lehrassistenten und Fakultätsmitglieder bereit, die mit dem Board vertraut sind.
Ist das Nexys A7-100T mit verschiedenen Betriebssystemen kompatibel?
Das FPGA-Board selbst hat kein eigenes Betriebssystem. Es wird von verschiedenen Betriebssystemen auf dem Host-Computer unterstützt, auf dem die Entwicklungswerkzeuge (wie die Vivado Design Suite) installiert sind. Das bedeutet, dass Sie es unter Windows, Linux oder macOS verwenden können, um Designs zu entwickeln und auf das Board zu laden.
