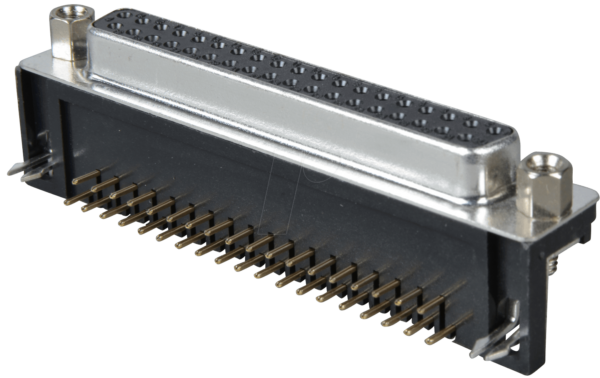

D-SUB BU 37EU – Die Winkel-Buchse für präzise Signalübertragung in anspruchsvollen Umgebungen
Sie benötigen eine zuverlässige und platzsparende Lösung für die Signalverbindung in Ihren technischen Geräten? Die D-SUB BU 37EU D-SUB-Buchse mit 37 Polen und gewinkeltem Design ist die Antwort für Ingenieure und Techniker, die höchste Ansprüche an Stabilität, Langlebigkeit und Signalintegrität stellen. Entwickelt für den professionellen Einsatz, minimiert diese Buchse Verkabelungsaufwand und ermöglicht eine optimierte Geräteintegration, selbst unter beengten Platzverhältnissen.
Überlegene Verbindungstechnik für professionelle Anforderungen
Im Vergleich zu Standard-D-SUB-Buchsen bietet die D-SUB BU 37EU durch ihre gewinkelte Bauform und die robuste Konstruktion signifikante Vorteile. Die Winkelung ermöglicht eine effizientere Raumnutzung im Gehäuseinneren und erleichtert das Kabelmanagement, was insbesondere bei der Integration in kompakte Systeme wie Messinstrumente, industrielle Steuerungen oder medizintechnische Geräte von entscheidender Bedeutung ist. Die präzise gefertigten Kontakte und das stabile Gehäusematerial gewährleisten eine dauerhaft sichere und störungsfreie Signalübertragung über die gesamte Lebensdauer des Geräts. Dies unterscheidet die D-SUB BU 37EU von weniger robusten Alternativen, die schnelleren Verschleiß oder Signalverluste aufweisen können.
Technische Spezifikationen und herausragende Merkmale
Die D-SUB BU 37EU zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur idealen Wahl für anspruchsvolle Applikationen machen. Die 37-polige Belegung bietet eine hohe Anzahl an Signalwegen für komplexe Schnittstellen, während der RM 9,4 (Reihenmaß 9,4 mm) eine optimierte Kontaktierung ermöglicht. Die gewinkelte Form ist speziell darauf ausgelegt, Kabel parallel zur Platine oder Gehäusewand zu führen, was die mechanische Belastung des Steckverbinders reduziert und die Installation vereinfacht.
- Hochwertige Materialien: Gefertigt aus langlebigen und resistenten Kunststoffen, die auch unter widrigen Umgebungsbedingungen ihre Form und Funktionalität behalten.
- Präzise gefertigte Kontakte: Gold- oder verzinnte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit, die eine stabile Signalübertragung gewährleisten.
- Gewinkelte Bauform: Ermöglicht eine platzsparende und geordnete Verkabelung direkt auf der Leiterplatte oder im Gehäuse.
- Robuste Konstruktion: Bietet mechanische Stabilität und Schutz gegen Beschädigungen, was die Lebensdauer des Geräts erhöht.
- Hohe Kontaktdichte: Die 37-polige Ausführung erlaubt die Übertragung einer Vielzahl von Signalen auf engstem Raum.
- Einfache Montage: Konzipiert für die zuverlässige Lötverbindung auf Leiterplatten oder andere Montagearten.
Anwendungsgebiete der D-SUB BU 37EU
Die D-SUB BU 37EU D-SUB-Buchse, 37-polig, gewinkelt, RM 9,4 ist prädestiniert für den Einsatz in einer breiten Palette von professionellen und industriellen Anwendungen, bei denen eine zuverlässige und platzsparende Signalübertragung unerlässlich ist. Ihre robusten Eigenschaften und die durchdachte Konstruktion machen sie zur bevorzugten Wahl in Sektoren, die höchste Anforderungen an die Systemstabilität stellen.
- Industrielle Automatisierung und Steuerungstechnik: Zur Anbindung von Sensoren, Aktoren und Steuergeräten an SPS-Systeme und Prozessleitsysteme, wo präzise und störungsfreie Datenübertragung kritisch ist. Die gewinkelte Bauform erleichtert hierbei die Verkabelung in engen Schaltschränken.
- Messtechnik und Labortechnik: Ideal für die Verbindung von Messinstrumenten, Oszilloskopen und Analysegeräten, wo eine hohe Signalintegrität und eine saubere Kabelführung entscheidend für genaue Messergebnisse sind.
- Medizintechnik: In medizinischen Geräten, wie Überwachungsmonitoren oder diagnostischen Systemen, wo Zuverlässigkeit und hygienische Standards im Vordergrund stehen. Die D-SUB-Buchse ermöglicht eine sichere und zertifizierbare Verbindung.
- Telekommunikation und Netzwerktechnik: Zur Datenübertragung in spezialisierten Netzwerkgeräten und Kommunikationssystemen, die eine hohe Bandbreite und Stabilität erfordern.
- Computerhardware und Peripherie: In industriellen PCs, Embedded-Systemen oder spezialisierten Workstations, wo eine robuste und langlebige Anschlussmöglichkeit benötigt wird.
- Test- und Prüfsysteme: Zur Konfiguration und Steuerung von Prüfständen und Testgeräten, bei denen eine Vielzahl von Signalen gleichzeitig verwaltet werden muss.
Qualität und Zuverlässigkeit im Detail
Die Auswahl der richtigen Verbindungskomponente ist entscheidend für die Langlebigkeit und Leistungsfähigkeit eines elektronischen Systems. Die D-SUB BU 37EU D-SUB-Buchse, 37-polig, gewinkelt, RM 9,4 wurde mit Blick auf höchste Qualitätsstandards entwickelt. Die eingesetzten Materialien sind sorgfältig ausgewählt, um eine optimale Balance zwischen elektrischer Leitfähigkeit, mechanischer Belastbarkeit und Umwelteinflüssen zu gewährleisten. Die Kontakte sind in der Regel hartvergoldet oder mit einer hochwertigen Zinn-Legierung versehen, um Korrosion zu verhindern und eine geringe Übergangswiderstand zu erzielen. Dies ist essenziell für die Aufrechterhaltung der Signalqualität, insbesondere bei niedrigen Signalpegeln oder hohen Frequenzen. Das Gehäusematerial, oft ein robustes PBT (Polybutylenterephthalat) oder ähnliche thermoplastische Kunststoffe, bietet ausgezeichnete dielektrische Eigenschaften und eine hohe Temperaturbeständigkeit. Die gewinkelte Ausführung ist nicht nur ein Designmerkmal, sondern auch ein funktionales Element, das die mechanische Beanspruchung auf die Lötstellen an der Leiterplatte reduziert. Durch die Verlängerung der Steckverbindung entlang der Platine werden Zug- und Biegemomente minimiert, was die Zuverlässigkeit im Betrieb deutlich erhöht und das Risiko von Bruchstellen reduziert. Dies macht die D-SUB BU 37EU zu einer Investition in die Langlebigkeit Ihrer Geräte.
Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Buchse |
| Modellbezeichnung | D-SUB BU 37EU |
| Polzahl | 37 |
| Bauform | Gewinkelt |
| Reihenmaß (RM) | 9,4 mm |
| Kontaktmaterial (typisch) | Legierter Kupferwerkstoff mit Hartgold- oder Zinnbeschichtung für hohe Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial (typisch) | Hochleistungskunststoff wie PBT, beständig gegen chemische Einflüsse und thermische Belastungen |
| Montageart | Lötanschlüsse für Leiterplattenmontage |
| Isolationswiderstand | ≥ 1000 MΩ (bei 500 V DC) |
| Durchgangswiderstand | ≤ 20 mΩ (nach Lebensdauerprüfung) |
| Betriebstemperaturbereich | -40 °C bis +105 °C (abhängig von spezifischen Ausführungen und Umgebungsbedingungen) |
| Schutzart (nur Stecker) | Nicht spezifiziert, aber bei korrekter Verbindung mit passendem Gehäuse erreichbar |
FAQ – Häufig gestellte Fragen zu D-SUB BU 37EU – D-SUB-Buchse, 37-polig, gewinkelt, RM 9,4
Was ist der Hauptvorteil der gewinkelten Bauform dieser D-SUB-Buchse?
Die gewinkelte Bauform der D-SUB BU 37EU ermöglicht eine platzsparende und geordnete Kabelverlegung. Kabel können parallel zur Leiterplatte oder dem Gehäuse geführt werden, was den Einbau in kompakte Geräte erleichtert und die mechanische Beanspruchung des Steckverbinders reduziert.
Für welche Arten von Anwendungen ist die D-SUB BU 37EU besonders gut geeignet?
Diese D-SUB-Buchse eignet sich hervorragend für industrielle Automatisierung, Messtechnik, Medizintechnik, Telekommunikation und spezielle Computerhardware, überall dort, wo eine hohe Anzahl an Signalen auf kleinstem Raum zuverlässig und robust verbunden werden muss.
Welche Rolle spielt das Reihenmaß (RM) von 9,4 mm?
Das Reihenmaß von 9,4 mm definiert den Abstand zwischen den Reihen der Kontakte. Ein kleineres RM wie hier deutet auf eine dichtere Bestückung der Kontakte auf der Leiterplatte hin, was bei der Belegung von 37 Polen eine effiziente Flächennutzung ermöglicht.
Sind die Kontakte der D-SUB BU 37EU korrosionsbeständig?
Ja, die Kontakte sind typischerweise mit einer Hartgold- oder hochwertigen Zinnbeschichtung versehen. Diese Beschichtungen schützen die Kontakte vor Oxidation und Korrosion und gewährleisten eine optimale, langfristig stabile elektrische Leitfähigkeit.
Wie beeinflusst die 37-polige Belegung die Funktionalität?
Eine 37-polige Belegung bietet eine hohe Anzahl an individuellen Signalwegen. Dies ist ideal für die Übertragung komplexer Daten- und Steuersignale, die beispielsweise in Schnittstellen wie RS-232, RS-422 oder parallelen Schnittstellen benötigt werden.
Welche Art von Verbindungen können mit der D-SUB BU 37EU hergestellt werden?
Die D-SUB BU 37EU ist eine Buchse, das heißt, sie empfängt die Kabelstecker. Sie wird typischerweise auf eine Leiterplatte gelötet und bildet dort die Schnittstelle für externe Geräteverbindungen mittels eines passenden D-SUB-Steckers.
Wie wird die mechanische Stabilität der Buchse im Betrieb gewährleistet?
Die D-SUB BU 37EU verfügt über eine robuste Gehäusekonstruktion aus widerstandsfähigem Kunststoff. Die gewinkelte Bauform reduziert zudem die Hebelwirkung auf die Lötstellen. Für zusätzliche mechanische Befestigung können oft auch Schraublöcher (Standoffs) oder Befestigungsösen am Gehäuse vorhanden sein.
