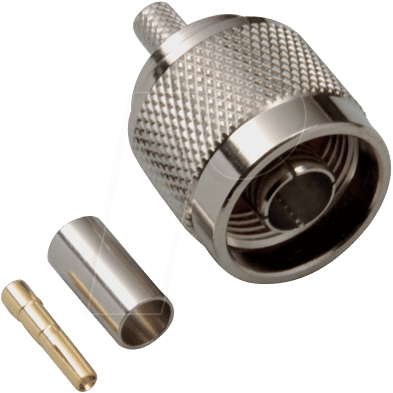

Hochleistungs-N-Reverse-Crimpstecker für anspruchsvolle Verbindungen
Der BKL 0419503 – N-Reverse-Crimpstecker ist die ultimative Lösung für professionelle Anwender, die eine zuverlässige, störungsfreie und einfach zu installierende HF-Verbindung benötigen. Er wurde speziell entwickelt, um die Herausforderungen von permanenten Installationen in anspruchsvollen Umgebungen zu meistern, wo Standardlösungen an ihre Grenzen stoßen. Ingenieure, Techniker und Installateure im Bereich Rundfunk, Telekommunikation, Messtechnik und militärische Anwendungen finden hier die Robustheit und Präzision, die sie für den Aufbau einer stabilen Signalübertragung benötigen.
Überlegene Verbindungstechnik: Der Vorteil des N-Reverse-Crimpsteckers
Der Hauptgrund für die Überlegenheit des BKL 0419503 liegt in seiner speziellen Bauweise, die eine extrem stabile und niederimpedante Verbindung über einen weiten Frequenzbereich gewährleistet. Im Gegensatz zu herkömmlichen Crimpsteckern, bei denen die äußere Abschirmung oft nur geklemmt wird, sorgt die Crimpverbindung am Außenleiter beim N-Reverse-Stecker für eine feste mechanische und elektrische Verbindung. Dies minimiert Reflexionsverluste (VSWR) und Intermodulationsverzerrungen, was für die Signalintegrität in Hochfrequenzanwendungen von entscheidender Bedeutung ist.
Präzision und Robustheit für professionelle Installationen
Die sorgfältige Auswahl der Materialien und die präzise Fertigung des BKL 0419503 – N-Reverse-Crimpsteckers garantieren eine außergewöhnliche Leistungsfähigkeit und Langlebigkeit. Jede Komponente ist darauf ausgelegt, den Belastungen permanenter Installationen standzuhalten, sei es durch Umwelteinflüsse, mechanische Beanspruchung oder kontinuierliche HF-Belastung.
- Hervorragende HF-Performance: Bietet konstante elektrische Eigenschaften über einen breiten Frequenzbereich bis zu 11 GHz, mit minimalen Einfügedämpfung und exzellenter Rückflussdämpfung.
- Sichere Crimpverbindung: Die spezielle Crimptechnologie für den Außenleiter sorgt für eine dauerhaft feste mechanische und elektrische Verbindung, die Vibrationen und Temperaturschwankungen widersteht.
- Einfache Installation: Trotz der robusten Bauweise ist die Montage unkompliziert und erfordert standardmäßiges Crimpwerkzeug, was die Installationszeit reduziert.
- Hohe Zuverlässigkeit: Konzipiert für den Dauerbetrieb in professionellen Umgebungen, wo Ausfälle keine Option sind.
- Breite Kompatibilität: Geeignet für eine Vielzahl von Koaxialkabeltypen, die in professionellen HF-Systemen eingesetzt werden.
Technische Spezifikationen im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | BKL 0419503 |
| Steckertyp | N-Stecker (Reverse Polarity) |
| Anschlussart | Crimp |
| Für Kabeltyp | RG213/RG214, LMR400 und vergleichbare Kabel mit 10,3 mm Außendurchmesser |
| Frequenzbereich | DC – 11 GHz |
| Impedanz | 50 Ohm |
| Material Gehäuse | Messing vernickelt |
| Material Mittelleiter | Messing, vergoldet |
| Isolation | PTFE (Polytetrafluorethylen) |
| Kabeldurchmesser (Außenleiter) | 10,3 mm |
| Betriebstemperatur | -55°C bis +155°C |
| Montagewerkzeug | Standard Crimpzange für N-Stecker (spezifische Crimpgröße erforderlich) |
Anwendungsbereiche des BKL 0419503
Der BKL 0419503 – N-Reverse-Crimpstecker ist die bevorzugte Wahl für kritische HF-Anwendungen, wo Signalintegrität und Zuverlässigkeit an erster Stelle stehen. Seine Konstruktion minimiert Reflexionen und Störungen, was ihn ideal für folgende Einsatzgebiete macht:
- Mobilfunk-Basisstationen: Für die Verbindung von Antennen und Basisstationen, wo eine konsistente Signalübertragung unerlässlich ist.
- Rundfunkübertragung: Zur Gewährleistung einer störungsfreien Übertragung von Audio- und Videosignalen in professionellen Rundfunkumgebungen.
- Satellitenkommunikation: Für die Verbindung von Antennen und Empfangseinheiten in Erdstationen und für mobile Anwendungen.
- Messtechnik: In Laborumgebungen und bei Feldmessungen, wo präzise und wiederholbare Ergebnisse gefordert sind.
- Militärische und Sicherheitsanwendungen: Wo höchste Zuverlässigkeit und Robustheit unter extremen Bedingungen erforderlich sind.
- WLAN-Infrastruktur: Zur Anbindung von Hochleistungsantennen in professionellen WLAN-Systemen, um maximale Reichweite und Durchsatz zu erzielen.
- CW-Laser-Systeme: In Anwendungen, bei denen hochfrequente Steuersignale mit geringer Dämpfung übertragen werden müssen.
Die Technologie hinter der Performance
Die Crimptechnologie ist das Herzstück der überlegenen Leistung des BKL 0419503. Beim Einbau wird der Mittelkontakt mittels einer Crimpzange mit der Seele des Koaxialkabels verbunden, was eine elektrische und mechanische Verbindung von höchster Stabilität gewährleistet. Entscheidend ist jedoch die Crimpung des Außenleiters. Anstatt einer einfachen Klemmverbindung, wie sie bei einigen Steckertypen üblich ist, wird beim N-Reverse-Crimpstecker der Außenmantel des Kabels mechanisch verpresst. Dieser Prozess sorgt für einen vollständigen und niederimpedanten Kontakt über die gesamte Oberfläche des Außenleiters. Dies reduziert Übergangswiderstände und verhindert das Eindringen von Feuchtigkeit und Umwelteinflüssen, was die Lebensdauer und Zuverlässigkeit des Steckers signifikant erhöht. Die Verwendung von PTFE als Isolation garantiert nicht nur exzellente dielektrische Eigenschaften, sondern auch eine hohe Temperaturbeständigkeit, was für den Einsatz in anspruchsvollen Umgebungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu BKL 0419503 – N-Reverse-Crimpstecker
Was ist der Hauptunterschied zwischen einem Standard-N-Stecker und einem N-Reverse-Crimpstecker?
Der Hauptunterschied liegt in der Art und Weise, wie der Außenleiter des Koaxialkabels befestigt wird. Bei einem Standard-N-Stecker wird der Außenleiter oft nur geklemmt oder geschraubt, während beim N-Reverse-Crimpstecker der Außenleiter mechanisch gecrimpt wird. Diese Crimpverbindung beim N-Reverse-Stecker sorgt für eine wesentlich stabilere und niederimpedantere Verbindung, die Reflexionsverluste und Intermodulation minimiert.
Für welche Kabeltypen ist der BKL 0419503 geeignet?
Der BKL 0419503 ist speziell für Koaxialkabel mit einem Außendurchmesser des Außenleiters von ca. 10,3 mm konzipiert. Gängige Beispiele hierfür sind Kabel wie RG213, RG214 und LMR400 sowie vergleichbare Kabeltypen, die in professionellen HF-Anwendungen eingesetzt werden.
Welche Werkzeuge benötige ich für die Montage des N-Reverse-Crimpsteckers?
Für die Montage benötigen Sie eine Standard-Crimpzange für N-Stecker. Wichtig ist dabei, dass die Crimpdimensionen der Zange präzise auf den Stecker und den verwendeten Kabeltyp abgestimmt sind, um eine optimale Crimpung des Mittelkontakts und des Außenleiters zu gewährleisten.
Wie wirkt sich die Crimpverbindung auf die HF-Leistung aus?
Die mechanisch stabile und niederimpedante Crimpverbindung des Außenleiters reduziert Übergangswiderstände und sorgt für eine kontinuierliche Abschirmung über den gesamten Frequenzbereich. Dies führt zu geringeren Einfügedämpfungen, besseren Rückflussdämpfungswerten (VSWR) und minimiert unerwünschte Signalreflexionen, was für eine hohe Signalqualität unerlässlich ist.
Ist der BKL 0419503 für den Einsatz im Außenbereich geeignet?
Ja, dank der robusten Bauweise aus Messing mit Vernickelung und der präzisen Crimpverbindung, die das Eindringen von Feuchtigkeit minimiert, ist der BKL 0419503 für den Einsatz in professionellen Außeninstallationen konzipiert. Die Materialauswahl und die Konstruktion bieten einen guten Schutz vor Umwelteinflüssen.
Welche Vorteile bietet die Vergoldung des Mittelkontakts?
Die Vergoldung des Mittelkontakts aus Messing bietet mehrere Vorteile: Sie schützt vor Oxidation und Korrosion, was eine dauerhaft geringe Übergangsbeständigkeit und somit eine hohe Signalqualität gewährleistet. Gold ist zudem ein exzellenter Leiter, was die HF-Performance weiter optimiert.
Was bedeutet „Reverse Polarity“ bei diesem N-Stecker?
Reverse Polarity (RP) bedeutet, dass die Polarität des Steckers gegenüber dem Standard N-Stecker vertauscht ist. Bei einem Standard N-Stecker hat die Buchse den Innenstift und der Stecker den Außenkontakt. Bei einem RP-N-Stecker hat die Buchse den Außenkontakt und der Stecker den Innenstift. Dies dient häufig dazu, Verwechslungen mit Standard-N-Steckern zu vermeiden, beispielsweise in bestimmten WLAN-Systemen.
