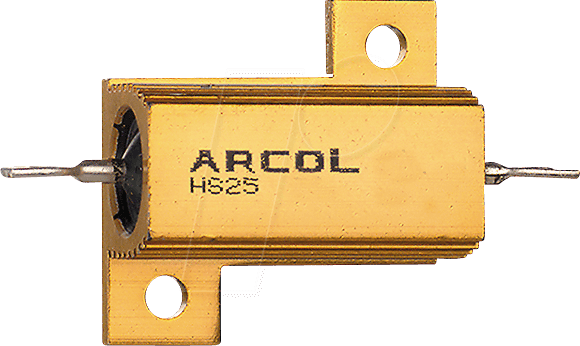

Präzise Leistung für anspruchsvolle Schaltungen: ARC HS25 12R F – axialer Drahtwiderstand
Wenn es um die Stabilisierung von Spannungen, die Begrenzung von Strömen oder die Signalaufbereitung in komplexen elektronischen Systemen geht, sind präzise und zuverlässige Komponenten unerlässlich. Der ARC HS25 12R F – ein axialer Drahtwiderstand mit einer Leistung von 25 Watt und einem exakten Wert von 12 Ohm bei nur 1% Toleranz – wurde entwickelt, um genau diese Anforderungen zu erfüllen. Er ist die ideale Wahl für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die höchste Präzision und Robustheit in ihren Projekten benötigen, sei es in der industriellen Automatisierung, der Leistungselektronik oder anspruchsvollen Audioanwendungen.
Überlegene Konstruktion und Zuverlässigkeit
Der ARC HS25 12R F übertrifft Standardwiderstände durch seine durchdachte Konstruktion, die auf Langlebigkeit und konsistente Leistung ausgelegt ist. Im Gegensatz zu einfacheren Widerstandsformen, die anfällig für thermische Belastungen und Alterung sein können, setzt dieser axiale Drahtwiderstand auf bewährte Technologie für maximale Zuverlässigkeit. Seine Fähigkeit, auch unter Dauerbelastung eine geringe Toleranz zu halten, minimiert unerwünschte Abweichungen im Schaltungsdesign und sichert die Stabilität über die gesamte Lebensdauer des Geräts.
Hervorragende thermische Eigenschaften
Die Wärmeabfuhr ist bei leistungskritischen Bauteilen von entscheidender Bedeutung. Der ARC HS25 12R F verfügt über ein optimiertes Design, das eine effiziente Wärmeableitung gewährleistet. Die axialen Anschlüsse und die robuste Wicklung des Widerstandsdrahtes ermöglichen eine gute Wärmeübertragung an die Umgebung oder an Kühlkörper, wodurch eine Überhitzung und daraus resultierende Leistungseinbußen oder Bauteilbeschädigungen vermieden werden. Dies ist besonders wichtig in Applikationen, in denen hohe Ströme oder Spannungsdifferenzen auftreten.
Präzision im Detail: 12 Ohm mit 1% Toleranz
Die exakte Einhaltung von Schaltungsparametern ist oft der Schlüssel zum Erfolg eines elektronischen Designs. Mit einem exakten Widerstandswert von 12 Ohm und einer engen Toleranz von 1% bietet der ARC HS25 12R F die benötigte Präzision für anspruchsvolle Anwendungen. Diese geringe Toleranz stellt sicher, dass die Schaltung genau wie beabsichtigt funktioniert, was besonders in messtechnischen Geräten, präzisen Stromversorgungen oder Filterkreisen von unschätzbarem Wert ist.
Vielseitige Einsatzmöglichkeiten
Die robuste Bauweise und die präzisen elektrischen Eigenschaften des ARC HS25 12R F eröffnen eine breite Palette von Anwendungsgebieten:
- Leistungselektronik: Als Stromsenke oder Strombegrenzer in Schaltnetzteilen, Wechselrichtern und Motorsteuerungen.
- Audio-Verstärker: Zur Lastanpassung, für Ausgangsstufen oder als Teil von Entzerrungsschaltungen, wo präzise Signalintegrität gefordert ist.
- Industrielle Steuerungen: Zur Stabilisierung von Versorgungsspannungen und zur Sicherung von Sensorkreisen in rauen Umgebungsbedingungen.
- Entwicklungs- und Testlaboratorien: Als universell einsetzbarer und zuverlässiger Widerstand für Prototypen und Leistungstests.
- Kfz-Elektronik: In anspruchsvollen Anwendungen, die Temperaturschwankungen und Vibrationen standhalten müssen.
Hochwertige Materialien und Verarbeitung
Der Kern des ARC HS25 12R F bildet ein präzise gewickelter Widerstandsdraht, der auf einem keramischen Körper aufgebracht ist. Diese Kombination bietet ausgezeichnete elektrische Isoliereigenschaften und eine hohe Temperaturbeständigkeit. Die Gehäusekapselung schützt den Widerstandsdraht vor Umwelteinflüssen und mechanischer Beschädigung, während die axialen Anschlussdrähte aus einem leitfähigen Material gefertigt sind, das eine sichere und dauerhafte Verbindung in Löt- und Steckverbindungen gewährleistet.
Technische Spezifikationen im Überblick
| Spezifikation | Wert / Beschreibung |
|---|---|
| Modellbezeichnung | ARC HS25 12R F |
| Typ | Axialer Drahtwiderstand |
| Leistung (Pmax) | 25 W |
| Widerstandswert | 12 Ω (Ohm) |
| Toleranz | ± 1 % |
| Körpermaterial | Keramik |
| Anschlussart | Axial |
| Temperaturkoeffizient | Typischerweise sehr gering bei präzisions Drahtwiderständen, um konsistente Werte über Temperaturschwankungen zu gewährleisten. |
| Betriebstemperaturbereich | Erweiterter Bereich, ausgelegt für industrielle und anspruchsvolle Umgebungen. Genaue Werte sind datenblattabhängig, aber typischerweise von -55 °C bis +155 °C. |
Technische Vorteile auf einen Blick
- Hohe Pulsbelastbarkeit: Widersteht kurzzeitigen Leistungsspitzen ohne Beschädigung.
- Geringe Induktivität: Geeignet für Hochfrequenzanwendungen, bei denen parasitäre Induktivität minimiert werden muss.
- Hervorragende Langzeitstabilität: Behält seinen Widerstandswert über lange Betriebszeiten bei.
- Robuste mechanische Konstruktion: Widersteht Vibrationen und mechanischen Belastungen.
- Zuverlässige Lötbarkeit: Einfache und sichere Integration in Schaltungen.
FAQ – Häufig gestellte Fragen zu ARC HS25 12R F – Drahtwiderstand, axial, 25 W, 12 Ohm, 1%
Was sind die Hauptanwendungsbereiche für diesen Widerstand?
Der ARC HS25 12R F eignet sich hervorragend für leistungselektronische Schaltungen wie Schaltnetzteile, Gleichstromversorgungen, Motorsteuerungen, aber auch für präzise Signalverarbeitung in Audioverstärkern und Messtechnik, wo genaue Widerstandswerte und hohe Leistungsdissipation gefragt sind.
Wie unterscheidet sich ein axialer Drahtwiderstand von anderen Widerstandstypen?
Axiale Drahtwiderstände zeichnen sich durch ihre Robustheit, hohe Belastbarkeit und geringe Induktivität aus. Sie sind ideal für Anwendungen, bei denen Leistung abgeführt werden muss und eine präzise Funktion über einen weiten Temperaturbereich erforderlich ist, im Gegensatz zu Kohleschicht- oder Metallfilmwiderständen, die oft empfindlicher auf Temperatur und Leistung reagieren.
Warum ist die 1% Toleranz für diese Anwendung wichtig?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal 1% vom Nennwert (12 Ohm) abweicht. Dies ist entscheidend für Schaltungen, die eine hohe Präzision erfordern, wie z.B. präzise Stromquellen, Filter oder Messschaltungen, um unerwünschte Abweichungen und Fehlfunktionen zu vermeiden.
Kann der Widerstand über 25 Watt betrieben werden?
Die Angabe von 25 Watt bezieht sich auf die maximale Dauerleistung, die der Widerstand bei entsprechender Kühlung (z.B. freie Luftkonvektion) dauerhaft dissipieren kann. Eine kurzzeitige Überlastung ist bis zu einem gewissen Grad möglich, sollte aber vermieden werden, um eine Beschädigung oder eine Verkürzung der Lebensdauer zu verhindern. Für höhere Leistungen sind Kühlkörper oder leistungsfähigere Widerstände notwendig.
Wie wird die Wärmeableitung bei diesem Widerstand am besten gewährleistet?
Eine gute Wärmeableitung kann durch direkte Montage auf einer Leiterplatte mit ausreichend Kupferfläche, Verwendung von Kühlkörpern oder durch Platzierung in einem gut belüfteten Gehäuse erreicht werden. Die axialen Anschlüsse ermöglichen zudem eine einfache Integration in Kühlkonzepte.
Was bedeutet „axial“ im Zusammenhang mit Widerständen?
Axial bedeutet, dass die Anschlussdrähte an beiden Stirnseiten des Widerstandskörpers angebracht sind und in einer Linie mit der Längsachse des Bauteils verlaufen. Dies ist eine gängige Bauform für Einsteckbauteile in Leiterplatten und ermöglicht eine einfache Montage.
Ist dieser Widerstand für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, axiale Drahtwiderstände sind oft für ihre geringe parasitäre Induktivität bekannt, was sie für einige Hochfrequenzanwendungen geeignet macht. Für extrem anspruchsvolle HF-Anwendungen, bei denen die Induktivität minimiert werden muss, können spezielle HF-Widerstände noch vorteilhafter sein, aber der ARC HS25 12R F bietet für viele HF-Kontexte eine gute Wahl.
