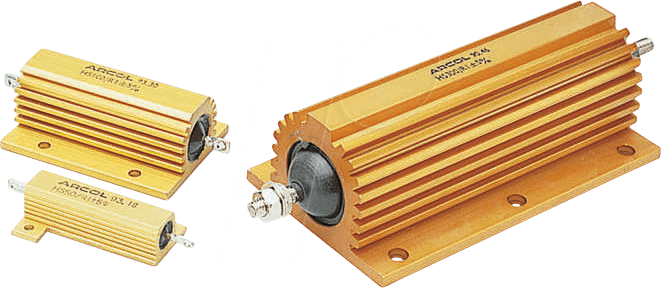

ARC HS10 4R7 J – Der Präzisionsdrahtwiderstand für anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung zur Strombegrenzung oder Spannungssteuerung in Ihren elektronischen Schaltungen? Der ARC HS10 4R7 J – Drahtwiderstand, axial, 10 W, 4,7 Ohm, 5% ist die ideale Wahl für Ingenieure, Hobbyisten und Techniker, die höchste Ansprüche an Qualität und Langlebigkeit stellen. Dieses Bauteil wurde entwickelt, um selbst unter extremen Bedingungen konstant genaue Leistung zu liefern und damit die Integrität und Funktionalität Ihrer elektronischen Systeme zu gewährleisten.
Maximale Leistung und Präzision für Ihre Schaltungen
Der ARC HS10 4R7 J – Drahtwiderstand zeichnet sich durch seine robuste Konstruktion und seine exakten elektrischen Eigenschaften aus. Mit einer Nennleistung von 10 Watt und einem präzisen Widerstandswert von 4,7 Ohm, toleriert mit einer Genauigkeit von 5%, ist er bestens geeignet für Anwendungen, bei denen eine zuverlässige und stabile Stromführung unerlässlich ist. Die axiale Bauform erleichtert die Montage auf Leiterplatten und sorgt für eine effiziente Wärmeableitung, was die Lebensdauer des Bauteils signifikant verlängert und unerwünschte thermische Drift minimiert.
Warum der ARC HS10 4R7 J – die überlegene Wahl ist
Im Gegensatz zu Standard-Kohleschichtwiderständen, die anfälliger für Temperaturschwankungen und Überlastung sind, bietet der ARC HS10 4R7 J – Drahtwiderstand eine überragende Stabilität und Belastbarkeit. Die Kerntechnologie basiert auf einem hochwertigen Widerstandsdraht, der sorgfältig auf einen Keramikkörper gewickelt ist. Diese Bauweise ermöglicht eine höhere Energieabsorption und eine bessere Wärmeabfuhr, was ihn zur bevorzugten Komponente für Leistungselektronik, Netzteile, Motorsteuerungen und andere energieintensive Schaltungen macht. Die präzise gefertigte Wicklung und die hochwertige Isolierung garantieren zudem eine geringe Induktivität und geringe Kapazität, was in Hochfrequenzanwendungen von entscheidender Bedeutung sein kann.
Konstruktion und Material für höchste Zuverlässigkeit
Der ARC HS10 4R7 J – Drahtwiderstand verdankt seine herausragende Performance einer sorgfältig ausgewählten Materialkombination und einer präzisen Fertigung. Der Widerstandsdraht selbst ist typischerweise eine Legierung aus Nickel und Chrom (z.B. Nichrom), bekannt für ihre hohe elektrische Beständigkeit und ihre thermische Stabilität über einen weiten Temperaturbereich. Dieser Draht wird eng und gleichmäßig auf einen hitzebeständigen Keramikkern gewickelt, der eine exzellente Wärmeleitfähigkeit und elektrische Isolation bietet. Die Endkappen, die den Anschluss ermöglichen, sind fest mit dem Keramikkörper verbunden und mit den Drahtenden verschweißt oder verlötet, um einen dauerhaft elektrischen Kontakt zu gewährleisten. Eine schützende Beschichtung, oft aus einer feuerfesten Keramikglasur, versiegelt das Bauteil, schützt vor mechanischer Beschädigung und Umwelteinflüssen und trägt zur Wärmeableitung bei. Diese robuste Konstruktion macht den ARC HS10 4R7 J – Drahtwiderstand unempfindlich gegenüber Vibrationen und Stößen.
Technische Spezifikationen und Leistungsmerkmale
- Hohe Belastbarkeit: Mit einer Nennleistung von 10 Watt kann der Widerstand kontinuierlich höhere Stromstärken verarbeiten als viele Standardwiderstände gleicher Größe.
- Präziser Widerstandswert: 4,7 Ohm mit einer Toleranz von 5% stellt sicher, dass Ihre Schaltungen genau nach Ihren Vorgaben funktionieren.
- Axiale Bauform: Ermöglicht einfache und sichere Bestückung von Leiterplatten und optimiert die Wärmeabfuhr durch freiliegende Oberflächen.
- Temperaturbeständigkeit: Die verwendeten Materialien und die Konstruktion sind darauf ausgelegt, auch bei erhöhten Betriebstemperaturen zuverlässig zu arbeiten.
- Geringe Induktivität und Kapazität: Wichtig für den Einsatz in Hochfrequenzanwendungen, wo parasitäre Effekte minimiert werden müssen.
- Robustheit: Die keramische Basis und die schützende Beschichtung machen das Bauteil widerstandsfähig gegen mechanische Beanspruchung und Umwelteinflüsse.
Einsatzmöglichkeiten des ARC HS10 4R7 J – Drahtwiderstands
Der ARC HS10 4R7 J – Drahtwiderstand ist aufgrund seiner Leistungsfähigkeit und Zuverlässigkeit einsetzbar in einer Vielzahl von anspruchsvollen Anwendungen:
- Netzteile und Ladegeräte: Zur Strombegrenzung, als Teil von Filterkreisen oder zur Lastsimulation.
- Motorsteuerungen: Zur Begrenzung von Anlaufströmen oder als Bremse in DC-Motoren.
- Leistungselektronik: In Inverter- und Wandlerschaltungen, wo hohe Ströme und Spannungen beherrscht werden müssen.
- Audioverstärker: Als Teil von Ausgangsstufen oder zur Anpassung von Impedanzen.
- Industrielle Automatisierung: In Steuerungen und Sensoren, die eine robuste und langlebige Komponentenanforderung haben.
- Test- und Messgeräte: Als präzise Lastwiderstände oder in Schaltungen zur Signalaufbereitung.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modell | ARC HS10 4R7 J |
| Typ | Drahtwiderstand, axial |
| Nennleistung | 10 W |
| Widerstandswert | 4,7 Ohm |
| Toleranz | 5% |
| Bauform | Axial bedrahtet, zylindrischer Keramikkörper |
| Widerstandsmaterial | Hochwertige Widerstandslegierung (typ. NiCr) auf Keramikkern gewickelt |
| Isolationsmaterial | Keramik |
| Schutzbeschichtung | Feuerfeste Glasur oder Keramikbeschichtung zur mechanischen und thermischen Absicherung |
| Anschlussdrähte | Verzinnte Kupferdrähte, stabil und lötbar |
| Temperaturkoeffizient | Typischerweise im Bereich von ±50 ppm/°C bis ±260 ppm/°C, abhängig von der spezifischen Ausführung und dem Legierungstyp. Gewährleistet eine gute Stabilität über einen weiten Temperaturbereich. |
| Betriebstemperaturbereich | Von -55 °C bis +155 °C oder höher, abhängig von der Isolationsklasse und der Art der Kühlung. Bietet hohe Betriebssicherheit unter widrigen Bedingungen. |
| Dielektrische Festigkeit | Ausgelegt, um hohe Spannungsspitzen ohne Durchschlag zu widerstehen, was die Sicherheit erhöht. |
FAQ – Häufig gestellte Fragen zu ARC HS10 4R7 J – Drahtwiderstand, axial, 10 W, 4,7 Ohm, 5%
Was bedeutet die Bezeichnung „HS10 4R7 J“?
Die Bezeichnung „HS10“ gibt die Baureihe und Leistungsklasse (10W) des Widerstands an. „4R7“ steht für den Widerstandswert von 4,7 Ohm, wobei das „R“ als Dezimaltrennzeichen dient. Der Buchstabe „J“ kennzeichnet in diesem Kontext üblicherweise die Toleranzklasse, die in diesem Fall 5% beträgt.
Für welche Arten von Anwendungen ist dieser Drahtwiderstand am besten geeignet?
Dieser Drahtwiderstand ist ideal für Anwendungen, die eine hohe Leistungsbelastbarkeit, Stabilität und Zuverlässigkeit erfordern. Dazu gehören unter anderem Netzteile, Motorsteuerungen, Leistungselektronik, industrielle Steuerungen und Audioanwendungen, bei denen präzise Strom- und Spannungssteuerung über längere Zeiträume sichergestellt werden muss.
Wie unterscheidet sich ein Drahtwiderstand von einem Kohleschichtwiderstand?
Drahtwiderstände verwenden einen Draht, der auf einen Keramikkern gewickelt ist, um den Widerstand zu erzeugen. Dies ermöglicht eine höhere Leistungsaufnahme, bessere thermische Stabilität und oft geringere parasitäre Effekte (Induktivität/Kapazität) im Vergleich zu Kohleschichtwiderständen. Kohleschichtwiderstände sind meist günstiger, aber weniger belastbar und empfindlicher gegenüber Temperaturschwankungen.
Was bedeutet die Toleranz von 5%?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% von seinem Nennwert (4,7 Ohm) abweichen kann. Bei einem Wert von 4,7 Ohm liegt der tatsächliche Widerstand somit zwischen 4,465 Ohm und 4,935 Ohm. Für präzise Mess- oder Steuerschaltungen sind oft geringere Toleranzen erforderlich.
Wie wichtig ist die axiale Bauform für die Leistung des Widerstands?
Die axiale Bauform ist vorteilhaft, da sie eine einfache Montage auf Leiterplatten ermöglicht und die Wärmeabfuhr durch die zylindrische Form und die freiliegenden Enden unterstützt. Die präzise Wicklung des Drahtes auf dem zylindrischen Keramikkörper trägt ebenfalls zur gleichmäßigen Widerstandsverteilung und zur Minimierung von Induktivitäten bei.
Welchen Einfluss hat die Nennleistung von 10 Watt auf die Anwendung?
Die Nennleistung von 10 Watt gibt die maximale Leistung an, die der Widerstand dauerhaft in Wärme umwandeln kann, ohne beschädigt zu werden. Dies bedeutet, dass der ARC HS10 4R7 J – Drahtwiderstand höhere Ströme oder Spannungen verarbeiten kann als Widerstände mit geringerer Nennleistung, was ihn für energieintensivere Schaltungen qualifiziert.
Ist dieser Widerstand für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, aufgrund seiner robusten Bauweise aus Keramik und hitzebeständigen Materialien sowie der schützenden Beschichtung ist dieser Drahtwiderstand für den Betrieb in einem erweiterten Temperaturbereich ausgelegt. Die genauen Spezifikationen des Betriebstemperaturbereichs finden Sie im Datenblatt des Herstellers.
