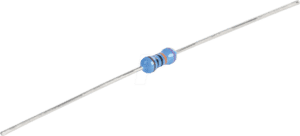

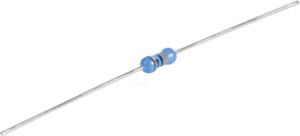

Präzision für anspruchsvolle Schaltungen: 0,1% Metallschichtwiderstände
Willkommen in unserer Kategorie für 0,1% Metallschichtwiderstände, dem Fundament für präzise elektronische Schaltungen. Ob Sie in der Messtechnik, im Audio-Bereich, in der Medizintechnik oder in hochkomplexen industriellen Steuerungen tätig sind – hier finden Sie Bauteile, die höchste Genauigkeit und Stabilität garantieren. Unsere sorgfältig ausgewählte Produktpalette richtet sich an Entwickler, Ingenieure und ambitionierte Bastler, die keine Kompromisse bei der Performance ihrer Schaltungen eingehen wollen.
Worauf Sie beim Kauf von 0,1% Metallschichtwiderständen achten sollten
Die Wahl des richtigen 0,1% Metallschichtwiderstands ist entscheidend für die Zuverlässigkeit und Genauigkeit Ihrer elektronischen Anwendung. Neben der spezifizierten Toleranz von 0,1% sind weitere Kriterien von erheblicher Bedeutung:
- Temperaturkoeffizient (TCR): Achten Sie auf einen niedrigen TCR-Wert (oft in ppm/°C angegeben). Ein niedriger TCR minimiert die Änderung des Widerstandswertes bei Temperaturschwankungen, was für präzise Anwendungen unerlässlich ist.
- Nennleistung (Belastbarkeit): Wählen Sie eine Nennleistung, die deutlich über der maximal erwarteten Leistung in Ihrer Schaltung liegt, um Überhitzung und vorzeitigen Ausfall zu vermeiden. Übliche Werte reichen von 0,25W bis 2W und mehr.
- Maximal zulässige Betriebsspannung: Stellen Sie sicher, dass die Widerstände den Spannungsspitzen in Ihrer Schaltung standhalten.

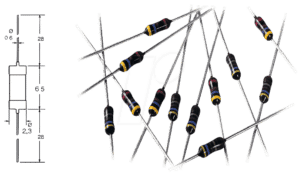

- Abmessungen und Bauform: Für SMD-Bauteile (Surface Mount Device) sind Gehäusegrößen wie 0603, 0805, 1206 etc. entscheidend für die Bestückung und Leiterplattenlayout. Für bedrahtete Widerstände sind Länge und Durchmesser relevant.
- Material und Aufbau: Hochwertige Metallschichtwiderstände bestehen typischerweise aus einer präzisen Metalllegierungsschicht auf einem Keramiksubstrat, die mit einer Schutzlackierung versehen ist. Achten Sie auf Hersteller, die für ihre Robustheit und Langzeitstabilität bekannt sind.
- Langzeitstabilität: Gerade in Langzeitanwendungen ist die Stabilität des Widerstandswertes über die Zeit hinweg ein kritischer Faktor. Hersteller spezifizieren dies oft in Prozentänderung pro 1000 Stunden unter Nennlast.
- Anwendungsbereich: Prüfen Sie, ob der Widerstand für spezielle Umgebungen wie hohe Feuchtigkeit oder aggressive chemische Einflüsse geeignet ist.
- Normen und Zertifizierungen: Für sicherheitskritische oder industrielle Anwendungen können spezifische Normen (z.B. RoHS-Konformität für Umweltstandards) relevant sein.
Technische Spezifikationen und Auswahlkriterien im Detail
Die Spezifikation von 0,1% Metallschichtwiderständen umfasst mehr als nur den ohmschen Wert. Die präzise Abstimmung dieser Parameter ist der Schlüssel zum Erfolg:
- Widerstandsbereiche: Diese Kategorie deckt eine breite Palette von Widerstandswerten ab, von wenigen Ohm bis hin zu Megaohm, was sie für verschiedenste Schaltungsdesigns flexibel einsetzbar macht.
- Temperaturkoeffizient (TCR): Ein TCR von ±25 ppm/°C oder sogar ±10 ppm/°C ist bei 0,1% Widerständen üblich und bietet eine herausragende Temperaturstabilität. Dies ist besonders wichtig in Präzisionsmessgeräten, wie sie beispielsweise von Keysight Technologies oder Rohde & Schwarz eingesetzt werden.
- Dielektrische Festigkeit: Die Widerstandsschicht und die Isolierung müssen hohen Spannungen standhalten, ohne zu versagen.
- Rauschspannung: Metallschichtwiderstände weisen eine sehr geringe Rauschspannung auf, was sie ideal für empfindliche Analogschaltungen macht, bei denen Signalintegrität oberste Priorität hat.
Vergleichstabelle: 0,1% Metallschichtwiderstände
| Merkmal | Beschreibung | Typische Werte/Bereiche | Relevanz für Anwendungen | Beispiele für Hersteller/Serien |
|---|---|---|---|---|
| Toleranz | Maximale Abweichung vom Nennwiderstandswert. | 0,1% | Hochpräzisionsschaltungen, Kalibrierung, Referenzwiderstände. | Vishay SMD EW series, Yageo RT series, Susumu RG series |
| Temperaturkoeffizient (TCR) | Änderung des Widerstandswertes pro Grad Celsius. | ±25 ppm/°C, ±15 ppm/°C, ±10 ppm/°C | Stabile Messungen über Temperaturschwankungen, präzise Zeitgeberschaltungen. | (Siehe Herstellerangaben für spezifische TCR-Werte) |
| Nennleistung | Maximale elektrische Leistung, die der Widerstand dauerhaft verarbeiten kann. | 0,125W, 0,25W, 0,5W, 1W, 2W | Dimensionierung für Strombelastung, Vermeidung von Überhitzung. | (Wählen Sie basierend auf Schaltungsbelastung) |
| Bauform (SMD) | Gehäusegröße für Oberflächenmontage. | 0603, 0805, 1206, 2010, 2512 | Leiterplattenlayout, automatische Bestückung, Platzersparnis. | (Breite Verfügbarkeit bei allen führenden Herstellern) |
| Widerstandsbereich | Spektrum der verfügbaren ohmschen Werte. | Ohm bis Gigaohm (spezifisch für 0,1% Präzision meist bis zu einigen Megaohm). | Anpassung an spezifische Schaltungsfunktionen (Filter, Teiler, Verstärkung). | (Siehe Produktdatenbank für spezifische Werte) |
| Material der Widerstandsschicht | Legierung, die den spezifischen Widerstandswert bestimmt. | Nickel-Chrom (NiCr), Tantalnitrid (TaN) oder andere Metalllegierungen. | Beeinflusst Stabilität, Rauschen und Hitzebeständigkeit. NiCr ist weit verbreitet. | (Herstellerspezifische Materialien und deren Vorteile) |
| Langzeitstabilität | Änderung des Widerstandswertes über die Zeit unter definierten Bedingungen. | Typischerweise <0,5% nach 1000h bei Nennlast (Herstellerangaben prüfen). | Anwendungen mit hohen Anforderungen an die Zuverlässigkeit über lange Betriebszeiten. | (Referenzwerte sind herstellerspezifisch) |
Anwendungsbereiche und Branchenwissen
Die Präzision von 0,1% Metallschichtwiderständen ist in zahlreichen Schlüsselindustrien unverzichtbar:
- Messtechnik: In Oszilloskopen, Multimetern und Frequenzanalysatoren bilden diese Widerstände kritische Referenzpunkte und präzise Spannungsteiler, um exakte Messungen zu gewährleisten. Firmen wie Tektronix setzen auf Komponenten dieser Güteklasse.
- Audiotechnik: Für High-End-Audioverstärker und Signalprozessoren ist eine extrem geringe Verzerrung und ein stabiles Klangbild entscheidend. 0,1% Widerstände minimieren Rauschen und unerwünschte Signaländerungen.
- Medizintechnik: In Geräten zur Diagnostik und Therapie, wie z.B. EKG-Geräten oder Infusionspumpen, ist absolute Verlässlichkeit und Genauigkeit gefragt. Die Stabilität der Komponenten ist hier lebenswichtig.
- Luft- und Raumfahrt: Hier sind extreme Zuverlässigkeit und Stabilität über einen weiten Temperaturbereich gefordert. Komponenten müssen strengen Tests gemäß MIL-Standards standhalten.
- Industrielle Automatisierung und Steuerungstechnik: In präzisen Regelkreisen, Sensorik-Schnittstellen und Datenerfassungssystemen gewährleisten diese Widerstände die nötige Genauigkeit für effiziente und sichere Prozesse.
- Forschung und Entwicklung: In Prototypen und Testaufbauten, bei denen Parameter genau kontrolliert werden müssen, sind 0,1% Widerstände die erste Wahl.
Umweltaspekte und technologische Trends
Die Herstellung von elektronischen Bauteilen unterliegt zunehmend strengen Umweltauflagen. Alle hier angebotenen 0,1% Metallschichtwiderstände entsprechen der RoHS-Richtlinie (Restriction of Hazardous Substances), was bedeutet, dass sie frei von bedenklichen Stoffen wie Blei, Cadmium oder Quecksilber sind. Dies gewährleistet nicht nur die Konformität mit globalen Standards, sondern auch die Sicherheit für Mensch und Umwelt. Zukünftige Entwicklungen konzentrieren sich auf noch höhere Stabilität bei extremen Temperaturbereichen und verbesserte Miniaturisierung, um den Anforderungen moderner kompakter Elektronik gerecht zu werden.
Häufig gestellte Fragen zu 0,1% Metallschichtwiderständen
Was ist die Hauptanwendung für 0,1% Metallschichtwiderstände?
Die Hauptanwendung liegt in allen Bereichen, die höchste Präzision und Stabilität erfordern. Dazu gehören präzise Messgeräte, Kalibrierungsschaltungen, Audio- und Videotechnik auf Profi-Niveau, medizinische Geräte sowie militärische und industrielle Steuerungsanwendungen.
Wie unterscheidet sich ein 0,1% Metallschichtwiderstand von anderen Widerstandstypen?
Der entscheidende Unterschied liegt in der Toleranz und der daraus resultierenden Präzision. Metallschichtwiderstände bieten im Vergleich zu Kohleschichtwiderständen eine deutlich geringere Toleranz, einen niedrigeren Temperaturkoeffizienten, geringere Rauschspannung und eine bessere Langzeitstabilität. Sie sind die erste Wahl, wenn genaue und stabile Widerstandswerte über verschiedene Umgebungsbedingungen hinweg erforderlich sind.
Was bedeutet die Angabe „ppm/°C“ bei Metallschichtwiderständen?
ppm/°C steht für „parts per million per degree Celsius“ und beschreibt den Temperaturkoeffizienten (TCR). Er gibt an, wie stark sich der Widerstandswert des Bauteils pro Grad Celsius Temperaturänderung verändert. Ein niedrigerer Wert (z.B. ±10 ppm/°C im Vergleich zu ±50 ppm/°C) bedeutet eine höhere Temperaturstabilität.
Sind 0,1% Metallschichtwiderstände für Hochfrequenzanwendungen geeignet?
Ja, insbesondere SMD-Ausführungen mit geringer Induktivität und Kapazität eignen sich gut für Hochfrequenzanwendungen, bei denen Signalintegrität und geringe parasitäre Effekte wichtig sind. Es ist jedoch ratsam, spezifische Datenblätter auf HF-spezifische Parameter wie parasitäre Induktivität zu prüfen.
Was sind die Vorteile von Keramik als Substratmaterial für Metallschichtwiderstände?
Keramik (meist Aluminiumoxid, Al₂O₃) ist ein ausgezeichnetes Substratmaterial für Metallschichtwiderstände, da es eine hohe thermische Leitfähigkeit, gute elektrische Isolation und mechanische Stabilität bietet. Dies ermöglicht eine effiziente Wärmeableitung, verhindert unerwünschte elektrische Wechselwirkungen und sorgt für die Langlebigkeit des Widerstands.
Gibt es spezielle Lagerungs- oder Handhabungsempfehlungen für präzise Widerstände?
Für 0,1% Metallschichtwiderstände sind grundsätzlich keine extrem speziellen Lagerungsbedingungen erforderlich, solange sie vor extremer Feuchtigkeit, direkter Sonneneinstrahlung und starken mechanischen Einwirkungen geschützt sind. Bei SMD-Bauteilen ist die Vermeidung elektrostatischer Entladung (ESD) beim Handling unerlässlich.
Sind diese Widerstände für Anwendungen mit pulsierender Last geeignet?
Ja, viele 0,1% Metallschichtwiderstände sind für Anwendungen mit pulsierender oder kurzzeitiger Überlastung ausgelegt, solange die Spitzenleistung und die Dauer der Überlastung die spezifizierten Grenzwerte nicht überschreiten. Die Nennleistung ist hierbei ein entscheidender Faktor, und eine sorgfältige Dimensionierung ist unerlässlich.
