Isolierung und Signalübertragung: Der 6N 139 – Optokoppler für anspruchsvolle Schaltungen
Elektronikentwickler und Ingenieure stehen oft vor der Herausforderung, empfindliche oder hochspannungsführende Schaltungsteile sicher voneinander zu trennen und dennoch zuverlässige Signale zu übertragen. Der 6N 139 – Optokoppler bietet hierfür eine ideale Lösung. Dieses präzise gefertigte Bauteil ermöglicht eine galvanische Trennung, die das Risiko von Überspannungsschäden an empfindlichen Mikrocontrollern, Logikschaltungen oder Sensoren minimiert und gleichzeitig die Signalintegrität bewahrt. Er ist die professionelle Wahl für Anwendungen, bei denen Sicherheit, Zuverlässigkeit und eine klare Trennung von Stromkreisen im Vordergrund stehen.
Überlegene Entkopplung durch fortschrittliche Optokoppler-Technologie
Im Gegensatz zu herkömmlichen Relais oder Transformatoren, die mechanische Bauteile oder magnetische Felder nutzen, arbeitet der 6N 139 – Optokoppler mit Licht. Dies bedeutet keine beweglichen Teile, die verschleißen könnten, und eine nahezu vollständige Immunität gegenüber elektromagnetischen Störungen (EMI). Die interne Struktur kombiniert eine Infrarot-LED mit einem Photodetektor, die durch einen lichtundurchlässigen Isolationsbarriere getrennt sind. Diese optische Kopplung gewährleistet eine extrem hohe Durchschlagsfestigkeit und verhindert, dass elektrische Störungen von einer Seite auf die andere überspringen. Dies macht ihn zur überlegenen Wahl gegenüber Lösungen, die eine direkte elektrische Verbindung aufweisen und somit anfälliger für Störsignale und Beschädigungen sind.
Präzise Signalübertragung und hohe Störfestigkeit
Der 6N 139 – Optokoppler zeichnet sich durch eine schnelle Schaltzeit und eine hohe Datenübertragungsrate aus, was ihn für eine Vielzahl von digitalen und analogen Anwendungen qualifiziert. Die präzise Abstimmung zwischen LED und Photodetektor sorgt für eine konsistente und zuverlässige Signalübertragung, selbst unter widrigen Umgebungsbedingungen. Die geringe Kapazität zwischen Ein- und Ausgangskreis minimiert unerwünschte parasitäre Effekte, die bei hohen Frequenzen zu Signaldegradation führen könnten. Dies sichert eine klare und unverfälschte Wiedergabe des Eingangssignals am Ausgang, was für die korrekte Funktion komplexer Systeme unerlässlich ist.
Vielseitige Einsatzmöglichkeiten in industriellen und professionellen Umgebungen
Die robusten Eigenschaften des 6N 139 – Optokopplers eröffnen ein breites Spektrum an Anwendungsmöglichkeiten. Ob in der Steuerung von Leistungselektronik, der sicheren Schnittstellenbildung zwischen unterschiedlichen Spannungsdomänen oder der Entkopplung von Kommunikationsbussen – dieser Optokoppler liefert stets eine zuverlässige Performance. Seine Fähigkeit, hohe Spannungen zu isolieren, schützt empfindliche Steuergeräte vor potenziell schädlichen Spannungsspitzen oder Erdschleifen, die in industriellen Umgebungen häufig vorkommen.
Hauptvorteile des 6N 139 – Optokopplers
- Galvanische Trennung: Bietet eine sichere elektrische Trennung zwischen Eingang und Ausgang, schützt vor Überspannungen und Erdschleifen.
- Hohe Störfestigkeit: Weist eine exzellente Immunität gegenüber elektromagnetischen Störungen (EMI) und Hochfrequenzstörungen (RFI) auf.
- Zuverlässige Signalübertragung: Gewährleistet eine präzise und stabile Übertragung von digitalen und analogen Signalen mit geringer Signalverzerrung.
- Schnelle Schaltzeiten: Ermöglicht schnelle Reaktionen in schnellen Schaltungen und Kommunikationssystemen.
- Lange Lebensdauer: Da keine mechanischen Bauteile verbaut sind, bietet der Optokoppler eine außergewöhnlich hohe Zuverlässigkeit und Lebensdauer.
- Breiter Temperaturbereich: Funktioniert zuverlässig über einen erweiterten Temperaturbereich, was ihn für anspruchsvolle Umgebungen geeignet macht.
- Platzsparendes Gehäuse: Das kompakte Gehäusedesign ermöglicht eine effiziente Nutzung des Platinenplatzes.
- Hohe Durchschlagsfestigkeit: Der interne Isolationsaufbau ermöglicht eine hohe Spannungsfestigkeit zwischen Ein- und Ausgangspfad.
Technische Spezifikationen des 6N 139 – Optokopplers
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Optokoppler |
| Modellnummer | 6N 139 |
| Kopplungsart | Optisch (LED zu Fototransistor) |
| Isolationsspannung (RMS, 1 Sekunde) | Typischerweise 2500 V / 3500 V AC, abhängig von der spezifischen Variante und Normenkonformität. Bietet eine signifikante Spannungsentkopplung für viele industrielle Anwendungen. |
| Stromübertragungsverhältnis (CTR) | Variiert je nach Betriebsstrom der LED, typischerweise im Bereich von 100% bis 600%. Dies bestimmt, wie effizient der Eingangsstrom in den Ausgangsstrom umgewandelt wird. |
| Empfohlener Betriebsstrom der LED | Typischerweise 10 mA bis 20 mA für optimale Leistung und Lebensdauer. Ein höherer Strom erhöht die Ausgangsleistung, kann aber die Lebensdauer der LED verkürzen. |
| Maximaler Ausgangsstrom (Kollektor) | Typischerweise im Bereich von 50 mA bis 100 mA. Die genaue Spezifikation hängt vom spezifischen Fototransistor-Typ ab. |
| Schaltzeit (Anstiegszeit, Abfallzeit) | Sehr schnell, typischerweise im Bereich von wenigen Mikrosekunden oder sogar Nanosekunden, was ihn für Hochfrequenzanwendungen geeignet macht. Präzise Werte sind vom spezifischen Gerätetyp abhängig. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C oder -55°C bis +125°C, was eine zuverlässige Funktion in extremen Umgebungen ermöglicht. |

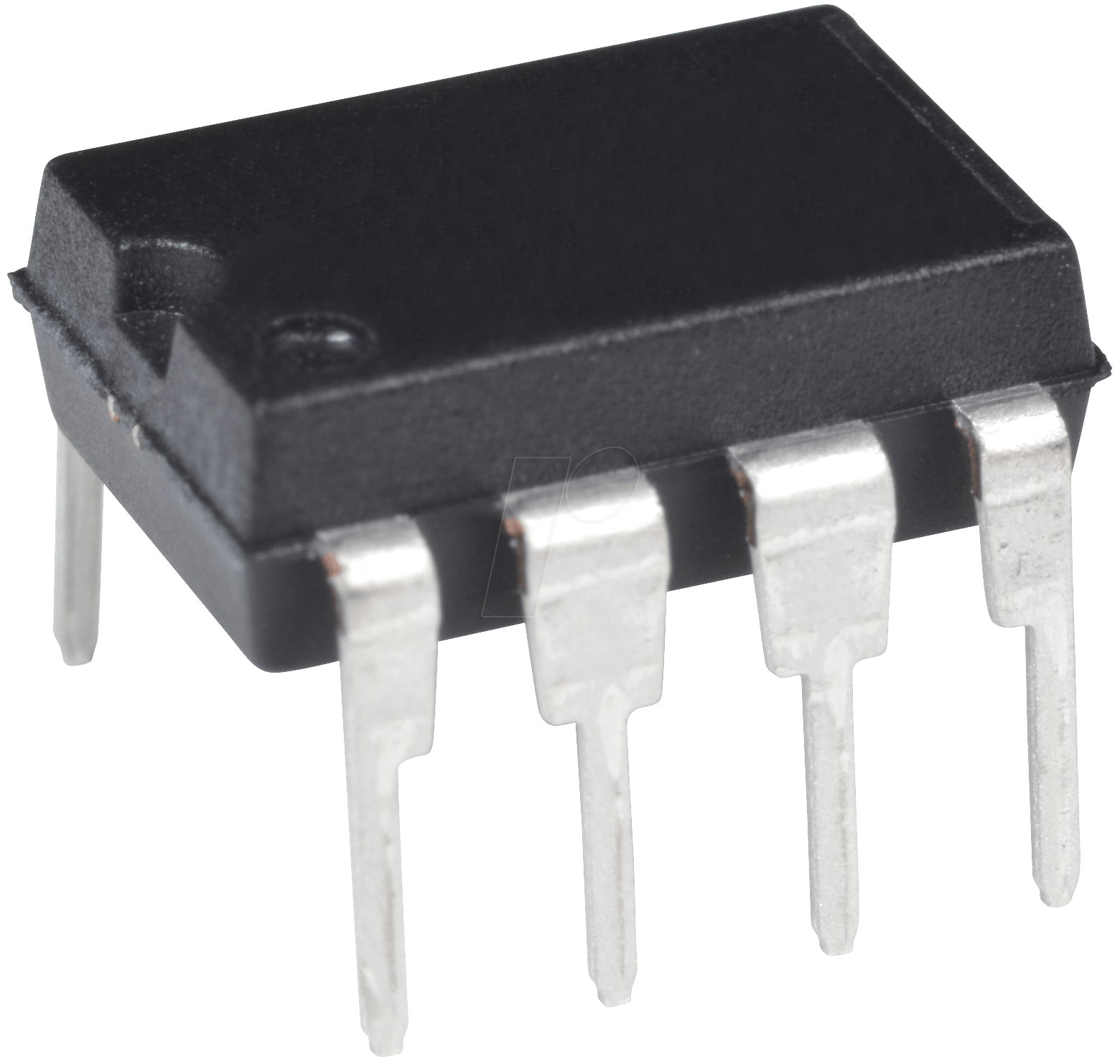

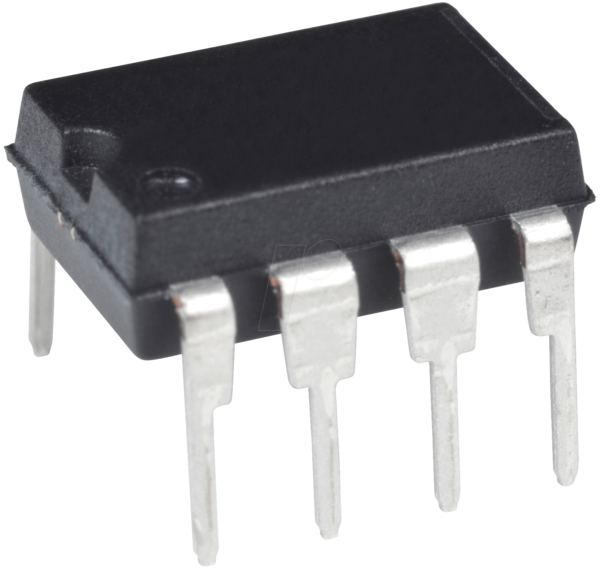

| Gehäusetyp | DIP (Dual In-line Package) oder SMD (Surface Mount Device), je nach Bestellvariante, zur einfachen Montage auf Leiterplatten. |
| Anwendungen | Industrielle Steuerungen, Stromversorgungen, medizinische Geräte, Telekommunikationssysteme, Schnittstellenwandler, Schaltungsisolierung. |
FAQ – Häufig gestellte Fragen zu 6N 139 – Optokoppler
Was ist die Hauptfunktion eines Optokopplers wie dem 6N 139?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Schaltungen. Das bedeutet, dass er elektrische Signale von einer Schaltung zur anderen überträgt, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt empfindliche Komponenten vor Überspannungen und Störungen.
In welchen Anwendungsbereichen kommt der 6N 139 typischerweise zum Einsatz?
Der 6N 139 wird häufig in industriellen Steuerungen, Stromversorgungen, medizinischen Geräten, Telekommunikationssystemen und als Schnittstellenwandler eingesetzt. Überall dort, wo eine sichere Trennung von Stromkreisen und eine zuverlässige Signalübertragung erforderlich sind, ist er eine ausgezeichnete Wahl.
Was bedeutet „galvanische Trennung“ und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind. Dies ist wichtig, um Schäden durch Überspannungen, Erdschleifen oder andere elektrische Störungen zu verhindern und die Sicherheit von Personen und Geräten zu gewährleisten.
Wie unterscheidet sich der 6N 139 von einem herkömmlichen Transistor oder Relais?
Im Gegensatz zu Transistoren, die direkt mit dem Ausgang verbunden sind, und Relais, die mechanische Kontakte verwenden, nutzt der 6N 139 Licht für die Signalübertragung. Dies führt zu einer höheren Isolation, keiner mechanischen Abnutzung und einer besseren Immunität gegen Störungen.
Was ist das Stromübertragungsverhältnis (CTR) und warum ist es relevant?
Das Stromübertragungsverhältnis (CTR) gibt an, wie effizient der Optokoppler ein Eingangssignal in ein Ausgangssignal umwandelt. Ein höherer CTR bedeutet, dass bei einem bestimmten LED-Strom ein stärkerer Fotostrom fließt, was für die Aussteuerung nachfolgender Schaltungsteile wichtig ist.
Welche Spannungsfestigkeit bietet der 6N 139?
Die Isolationsspannung (RMS, 1 Sekunde) des 6N 139 liegt typischerweise im Bereich von 2500 V bis 3500 V AC, abhängig von der genauen Variante und den erfüllten Normen. Dies gewährleistet eine hohe Sicherheit in vielen Anwendungen.
Ist der 6N 139 für Hochfrequenzanwendungen geeignet?
Ja, der 6N 139 zeichnet sich durch schnelle Schaltzeiten aus, was ihn für viele Hochfrequenzanwendungen geeignet macht. Die genauen Grenzwerte für die Datenübertragungsrate sind jedoch von der spezifischen Schaltung und den Betriebsbedingungen abhängig.
