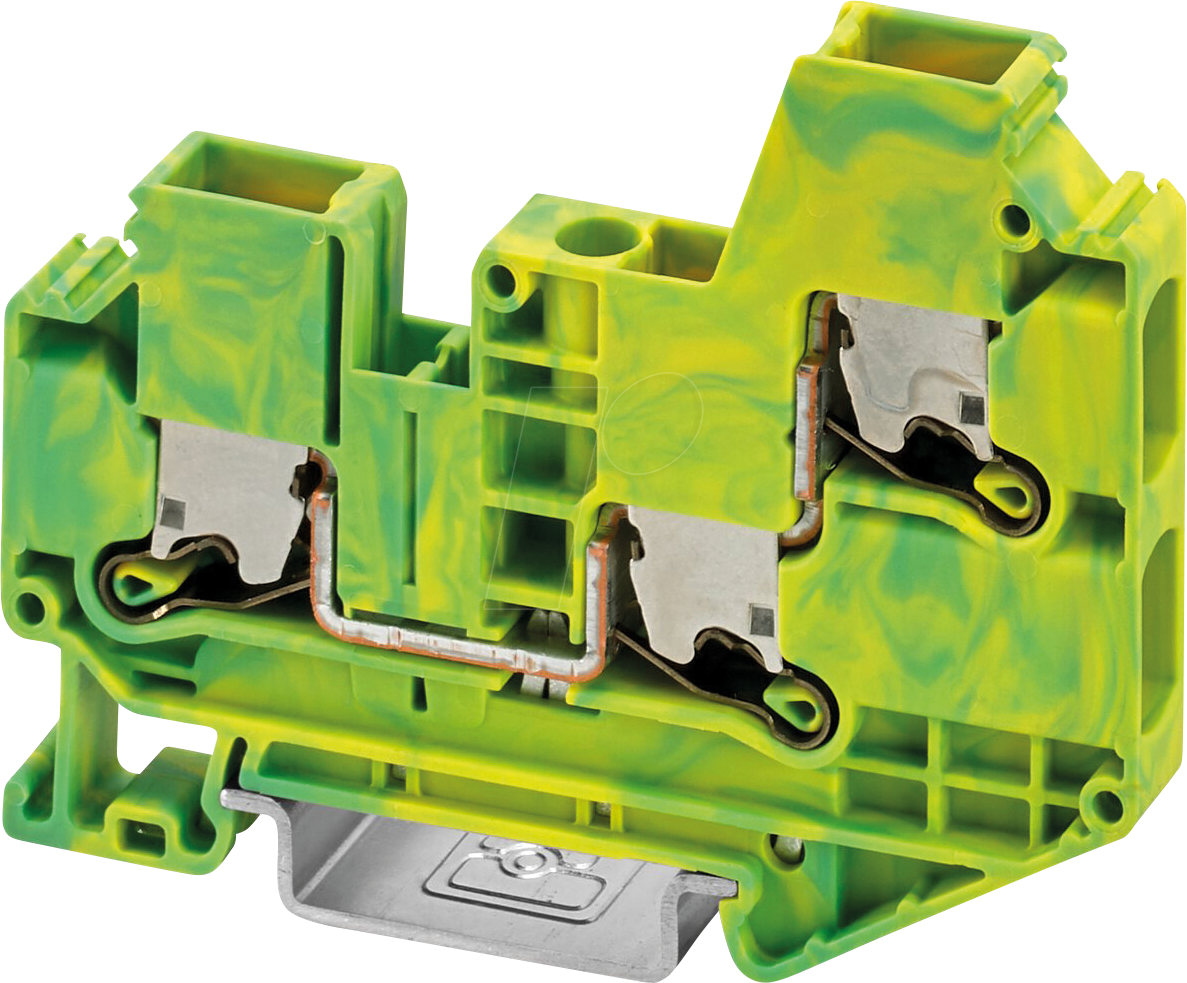

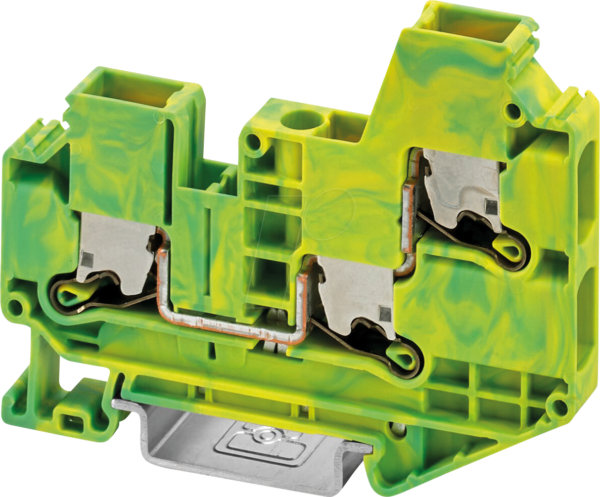

Optimale elektrische Sicherheit und Effizienz mit der XTV 6 TWIN PE Schutzleiterklemme
Die XTV 6 TWIN PE Schutzleiterklemme von Lan.de ist die unverzichtbare Lösung für sichere und normkonforme Erdungsverbindungen in anspruchsvollen Elektroinstallationen. Entwickelt für Elektriker, Planer und anspruchsvolle Heimwerker, die Wert auf höchste Zuverlässigkeit und einfache Handhabung legen, übertrifft diese Klemme herkömmliche Methoden durch ihre innovative Push-X Technologie und die ausgeprägte Langlebigkeit.
Warum die XTV 6 TWIN PE die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Schraubklemmen, die anfällig für Lockern durch Vibrationen und thermische Schwankungen sind, bietet die XTV 6 TWIN PE einen dauerhaft sicheren Kontakt ohne Nachziehen. Die integrierte Push-X Funktion ermöglicht eine schnelle und werkzeuglose Installation, was die Montagezeit signifikant reduziert und das Risiko von Installationsfehlern minimiert. Die robuste Bauweise und die hochwertige Materialauswahl garantieren eine außergewöhnliche Widerstandsfähigkeit gegen Umwelteinflüsse und elektrische Belastungen, was sie zur ersten Wahl für professionelle Anwendungen macht, bei denen Sicherheit und Zuverlässigkeit an erster Stelle stehen.
Herausragende Eigenschaften und Vorteile
- Werkzeuglose Installation: Die innovative Push-X Technologie ermöglicht eine schnelle und einfache Steckverbindung, die Zeit und Kosten spart.
- Sicherer und dauerhafter Kontakt: Der integrierte Federkontakt sorgt für einen konstanten Anpressdruck und verhindert ein Lockern der Verbindung, auch unter Vibrationen.
- Hohe Strombelastbarkeit: Ausgelegt für Leiterquerschnitte bis 6 mm², bietet sie eine ausreichende Kapazität für vielfältige Anwendungen in der Elektroinstallation.
- Umfassende Kompatibilität: Geeignet für massive und eindrähtige Leiter, was ihre Flexibilität im Einsatz erhöht.
- Normkonformität: Erfüllt die relevanten Sicherheitsstandards und Zulassungen für den Einsatz in gewerblichen und privaten Installationen.
- Kompaktes Design: Die schmale Bauform ermöglicht eine hohe Packungsdichte auf der Hutschiene, was Platz spart und die Montage erleichtert.
- Hochwertige Materialien: Gefertigt aus langlebigen und isolierenden Kunststoffen sowie korrosionsbeständigen Kontakten für eine lange Lebensdauer.
- Klare Kennzeichnung: Die grün-gelbe Farbgebung signalisiert eindeutig ihre Funktion als Schutzleiterklemme gemäß den VDE-Vorschriften.
Technische Spezifikationen und Aufbau
Die XTV 6 TWIN PE Schutzleiterklemme zeichnet sich durch ihre sorgfältige Konstruktion aus, die auf Langlebigkeit und optimale elektrische Leitfähigkeit ausgelegt ist. Das Gehäusematerial ist ein thermoplastischer Hochleistungskunststoff, der nicht brennbar ist und eine ausgezeichnete elektrische Isolation gewährleistet. Die internen Kontakte bestehen aus einer hochwertigen Kupferlegierung, die für ihre hervorragende Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Durch die TWIN-Funktion können zwei Leiter mit jeweils bis zu 6 mm² Leiterquerschnitt sicher und effizient miteinander verbunden werden, was die Installation von Schutzpotentialausgleichleitern vereinfacht und übersichtlicher gestaltet.
Einsatzgebiete und Anwendungsszenarien
Die XTV 6 TWIN PE Schutzleiterklemme findet breite Anwendung in der gesamten Elektroinstallationstechnik. Sie ist prädestiniert für den Einsatz in:
- Verteilerkästen und Schaltschränken: Zur zuverlässigen Erdung von Geräten und Leitungen.
- Industriellen Anlagen: Wo hohe Anforderungen an die Sicherheit und Vibrationsfestigkeit gestellt werden.
- Gebäudeinstallationen: Im privaten und gewerblichen Bereich zur Gewährleistung der Schutzmaßnahmen.
- Photovoltaikanlagen: Zur sicheren Erdung der Solarmodule und Wechselrichter.
- Sonderinstallationen: In allen Bereichen, in denen eine fachgerechte und dauerhaft sichere Erdung unerlässlich ist.
Die Fähigkeit, sowohl massive als auch eindrähtige Leiter zu verarbeiten, macht sie äußerst flexibel einsetzbar. Die Push-X Klemmtechnik ermöglicht eine einfache Verdrahtung auch in beengten Platzverhältnissen, was die Effizienz bei der Montage erheblich steigert.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Schutzleiterklemme |
| Modellbezeichnung | XTV 6 TWIN PE |
| Hersteller-Serie | XTV Push-X |
| Anschlussverfahren | Push-X (Federklemme) |
| Leiterquerschnitt (max.) | 6 mm² |
| Anzahl der Anschlüsse | 2 (TWIN) |
| Leiterart | Massiv, Eindrähtig |
| Farbe | Grün-Gelb (Schutzleiterkennzeichnung) |
| Nennspannung | Angabe gemäß Normen (z.B. 400V, 6kV) |
| Nennstrom | Angabe gemäß Normen (z.B. 34A) |
| Befestigung | Hutschiene (35 mm) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Thermoplast |
| Kontaktmaterial | Korrosionsbeständige Kupferlegierung |
| Umgebungstemperatur (Betrieb) | -40°C bis +85°C |
| Schutzart (eingesteckt) | IP20 (bei ordnungsgemäßer Montage) |
| Normenkonformität | IEC/EN 60998, VDE 0613 |
Präzise Installation und sichere Führung
Die Montage der XTV 6 TWIN PE Schutzleiterklemme auf einer Standard-Hutschiene (35 mm) erfolgt sekundenschnell und ohne zusätzliches Werkzeug. Nach dem Aufstecken der Klemme werden die abisolierten Schutzleiter (massiv oder eindrähtig) einfach in die vorgesehenen Öffnungen gesteckt. Die integrierte Federkraft sorgt sofort für einen sicheren und vibrationsresistenten Kontakt. Diese innovative Klemmtechnik minimiert das Risiko von Isolationsfehlern und gewährleistet eine konstante niederohmige Verbindung über die gesamte Lebensdauer der Installation. Die klare grün-gelbe Farbgebung entspricht den internationalen Normen und erleichtert die schnelle Identifizierung der Schutzleiter im Schaltschrank, was die Sicherheit und Wartungsfreundlichkeit erhöht.
Zuverlässigkeit und Sicherheit für Ihre Elektroinstallation
Die XTV 6 TWIN PE Schutzleiterklemme ist nicht nur ein Bauteil, sondern ein Garant für die Sicherheit Ihrer Elektroinstallation. Durch die Verwendung hochwertiger Materialien und die durchdachte Konstruktion werden Spannungsabfälle minimiert und die Übertragungsqualität des Schutzpotentials optimiert. Die Beständigkeit gegenüber extremen Temperaturen und chemischen Einflüssen stellt sicher, dass die Klemme auch unter widrigen Umgebungsbedingungen zuverlässig funktioniert. Dies ist besonders wichtig in industriellen Umgebungen oder bei der Installation in Gebäuden mit besonderen klimatischen Anforderungen.
FAQ – Häufig gestellte Fragen zu XTV 6 TWIN PE – Schutzleiterklemme XTV Push-X, 6 mm2 – grün-gelb
Was ist der Hauptvorteil der Push-X Technologie gegenüber herkömmlichen Schraubklemmen?
Die Push-X Technologie ermöglicht eine werkzeuglose und schnellere Installation. Zudem gewährleistet sie einen konstanten und sicheren Kontakt, der nicht durch Vibrationen oder thermische Ausdehnung nachlässt, was bei Schraubklemmen durch Nachziehen behoben werden muss.
Welche Leiterarten können mit der XTV 6 TWIN PE verbunden werden?
Diese Klemme ist für die Aufnahme von massiven und eindrähtigen Leitern bis zu einem Querschnitt von 6 mm² ausgelegt.
Ist die XTV 6 TWIN PE für den Einsatz in gewerblichen oder nur privaten Installationen geeignet?
Die XTV 6 TWIN PE ist für den Einsatz in allen Arten von Elektroinstallationen geeignet, einschließlich gewerblicher und industrieller Anwendungen, da sie den relevanten Sicherheitsnormen entspricht.
Wie wird die Klemme auf der Hutschiene befestigt?
Die Klemme wird einfach auf eine Standard-Hutschiene (35 mm) aufgesteckt. Die Befestigung ist denkbar einfach und erfordert kein zusätzliches Werkzeug.
Was bedeutet die grün-gelbe Farbgebung der Klemme?
Die grün-gelbe Färbung ist die international standardisierte Kennzeichnung für Schutzleiter (Erdung) und stellt sicher, dass die Funktion der Klemme im Schaltschrank sofort erkennbar ist.
Kann ich mit dieser Klemme auch feindrähtige Leiter verbinden?
Nein, die XTV 6 TWIN PE ist spezifisch für die Aufnahme von massiven und eindrähtigen Leitern konzipiert. Für feindrähtige Leiter sind spezielle Klemmen mit Aderendhülsen erforderlich.
Welche Bedeutung hat die „TWIN“ Funktion?
Die TWIN-Funktion bedeutet, dass an dieser Klemme zwei separate Leiter (jeweils bis 6 mm²) angeschlossen und miteinander verbunden werden können, was beispielsweise bei der Verteilung von Schutzpotentialausgleichleitern sehr praktisch ist.
