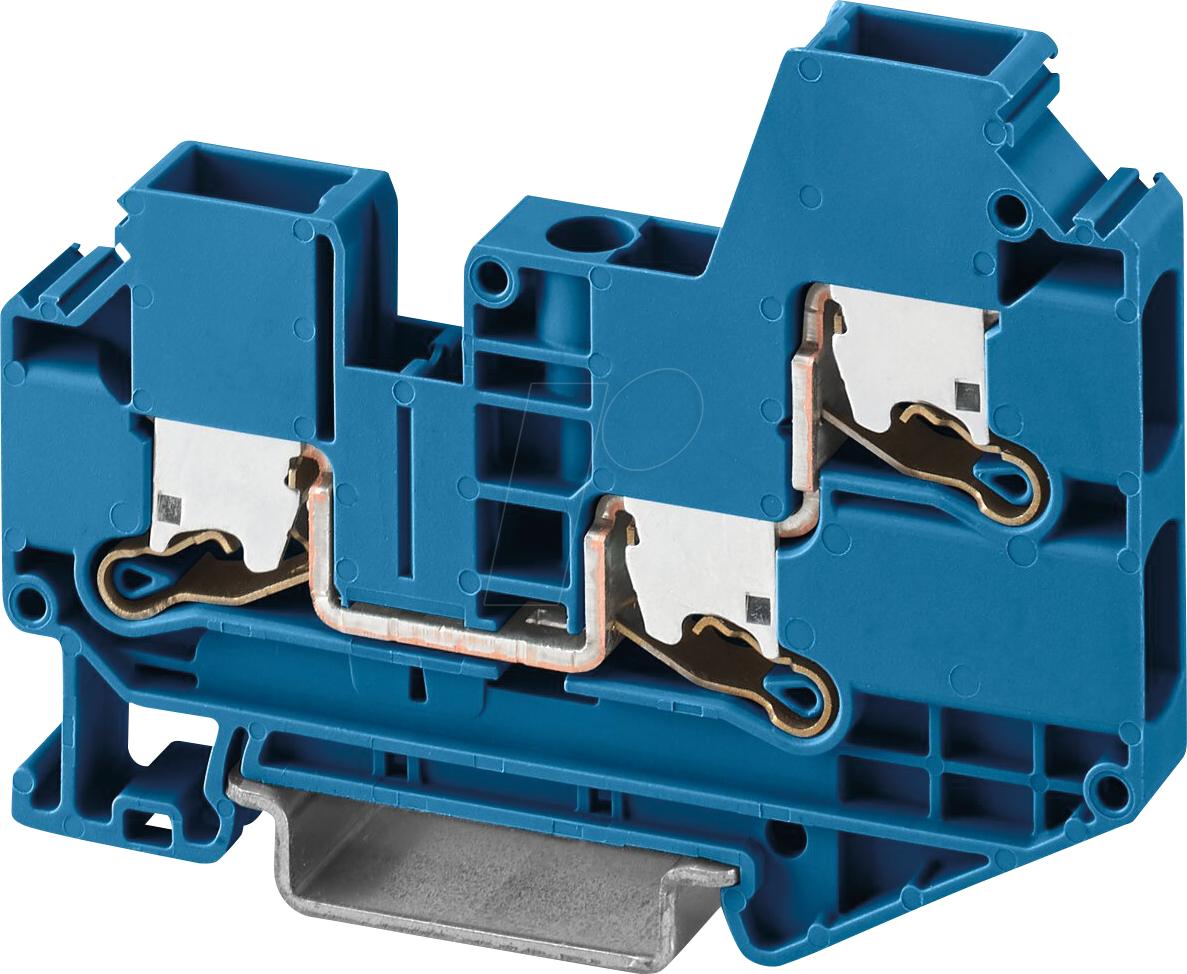

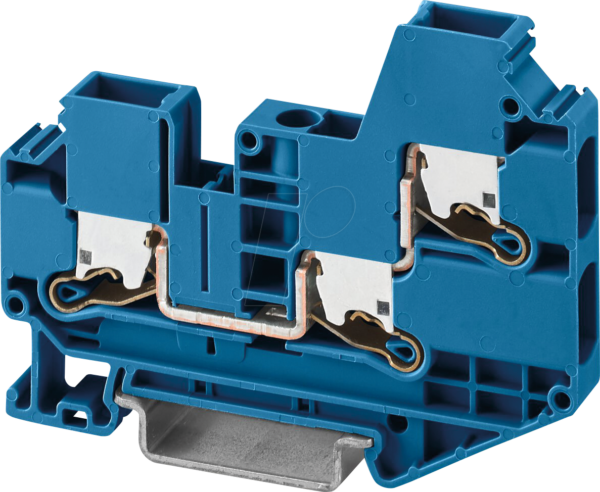

Effiziente und Sichere Verdrahtung mit der XTV 6 TWIN BU Durchgangsklemme
Suchen Sie nach einer zuverlässigen und zeitsparenden Lösung für Ihre elektrischen Verbindungen im industriellen oder gewerblichen Bereich? Die XTV 6 TWIN BU Durchgangsklemme von Push-X ist die ideale Wahl für Elektriker, Ingenieure und Anlagenbauer, die eine einfache, sichere und extrem effiziente Methode zur Verbindung von Leitern mit einem Querschnitt von bis zu 6 mm² benötigen. Diese blau gefärbte Klemme vereinfacht den Installationsprozess signifikant, indem sie eine werkzeuglose Montage und Demontage ermöglicht, was Ihre Arbeitszeit reduziert und die Fehleranfälligkeit minimiert.
Maximale Effizienz durch Werkzeuglose Push-X Technologie
Die Kerninnovation der XTV 6 TWIN BU liegt in der fortschrittlichen Push-X Anschlussklemmentechnologie. Diese Technologie eliminiert die Notwendigkeit von Schraubverbindungen, die anfällig für Vibrationen und eine potenzielle Lockerung sind. Stattdessen wird der Leiter einfach in die dafür vorgesehene Öffnung eingeführt, wo er durch eine interne Federklemme sicher und dauerhaft fixiert wird. Dies garantiert eine konstante Klemmkraft über die gesamte Lebensdauer der Installation und spart wertvolle Installationszeit. Die durchgängige Zweidrahtfunktion ermöglicht die gleichzeitige Aufnahme zweier Leiter, was die Verdrahtung in Schaltschränken und Verteilerdosen noch kompakter und übersichtlicher gestaltet. Die blaue Farbgebung dient der klaren Kennzeichnung und erleichtert die Unterscheidung von anderen Klemmen in komplexen Systemen.
Robustheit und Langlebigkeit für Anspruchsvolle Umgebungen
Die XTV 6 TWIN BU Durchgangsklemme ist für den anspruchsvollen Einsatz konzipiert. Gefertigt aus hochwertigen, flammhemmenden Kunststoffen nach UL94 V-0 Standard, bietet sie ein Höchstmaß an Sicherheit und Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen, Temperaturschwankungen und chemischen Einwirkungen, die in industriellen Umgebungen häufig auftreten. Die interne Klemmfeder aus vernickeltem Kupfer sorgt für eine korrosionsbeständige und zuverlässige elektrische Verbindung, die auch unter schwierigen Bedingungen Bestand hat. Diese Robustheit gewährleistet eine langfristig stabile und sichere Stromübertragung, was für die Zuverlässigkeit Ihrer Anlagen von entscheidender Bedeutung ist.
Vorteile der XTV 6 TWIN BU Durchgangsklemme
- Werkzeuglose Installation: Schnelle und einfache Montage durch Push-In-Technologie, spart Zeit und reduziert Installationsfehler.
- Sichere Verbindungen: Permanente und vibrationsfeste Klemmkraft durch integrierte Federklemmen, gewährleistet dauerhafte elektrische Kontinuität.
- Platzersparnis: Kompakte Bauform und die Möglichkeit, zwei Leiter gleichzeitig anzuschließen, optimieren den Bauraum in Schaltschränken.
- Hohe Sicherheit: Gefertigt aus flammhemmendem Material (UL94 V-0) für maximale Brandschutzsicherheit.
- Vielseitige Anwendbarkeit: Geeignet für massive und flexible Leiter mit Aderendhülse bis 6 mm² Querschnitt.
- Klare Kennzeichnung: Deutliche blaue Farbgebung zur einfachen Identifikation und Organisation von Schaltkreisen.
- Zuverlässige Leitfähigkeit: Hochwertige Materialien für eine optimale Stromübertragung und geringe Übergangswiderstände.
- Beständigkeit: Hohe Resistenz gegenüber Vibrationen und Umwelteinflüssen für eine lange Lebensdauer.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Modell | XTV 6 TWIN BU |
| Anschlussart | Push-In-Technologie |
| Max. Leiterquerschnitt | 6 mm² |
| Max. Strombelastbarkeit | 36 A (gemäß EN 60998-2-1) |
| Max. Spannung | 400 V (gemäß EN 60998-2-1) |
| Klemmen-Typ | Twin-Klemme (Zweidraht-Anschluss) |
| Farbe | Blau |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (UL94 V-0) |
| Leiteranschluss (flexibel mit Aderendhülse) | Bis 6 mm² |
| Leiteranschluss (massiv) | Bis 6 mm² |
| Klemmfeder Material | Vernickeltes Kupfer für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Umgebungstemperatur (Betrieb) | -25 °C bis +85 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Installation) |
| Montage | DIN-Schiene (35 mm) |
| Zertifizierungen | CE, RoHS |
Umfassende Anwendungsbereiche für Professionelle Installationen
Die XTV 6 TWIN BU Durchgangsklemme mit ihrer Push-In-Technologie ist prädestiniert für eine Vielzahl von Anwendungen im Bereich der Elektroinstallation. Sie findet ihren Einsatz in Schaltschrankbau, Verteilern, Maschinenbau, Automatisierungstechnik und überall dort, wo eine schnelle, sichere und platzsparende Verdrahtung gefragt ist. Ob Sie eine neue Anlage installieren oder eine bestehende modernisieren, die XTV 6 TWIN BU vereinfacht den Prozess und erhöht die Zuverlässigkeit Ihrer Verbindungen. Die Möglichkeit, zwei Leiter gleichzeitig in einer einzigen Klemme zu führen, reduziert die Anzahl der benötigten Klemmen und trägt zu einer übersichtlichen und ordentlichen Verkabelung bei. Dies ist besonders vorteilhaft in Bereichen, in denen der Platz begrenzt ist, wie beispielsweise in kompakten Steuerschränken oder bei der Nachrüstung von Geräten.
FAQ – Häufig gestellte Fragen zu XTV 6 TWIN BU – Durchgangsklemme XTV Push-X, 6 mm² – blau
Wie schnell ist die Installation der XTV 6 TWIN BU Klemme im Vergleich zu herkömmlichen Schraubklemmen?
Die Installation der XTV 6 TWIN BU Klemme ist signifikant schneller als bei herkömmlichen Schraubklemmen. Durch die Push-In-Technologie entfällt das zeitraubende Drehen von Schrauben. Der Leiter wird einfach eingeführt, und die Klemme greift ihn sofort sicher. Dies kann die Installationszeit um bis zu 50% reduzieren.
Welche Arten von Leitern können mit der XTV 6 TWIN BU Klemme verbunden werden?
Die XTV 6 TWIN BU Klemme ist für die Aufnahme von massiven Leitern mit einem Querschnitt bis zu 6 mm² sowie von flexiblen Leitern mit Aderendhülse bis 6 mm² ausgelegt. Dies deckt die gängigsten Leiterarten in vielen elektrischen Installationen ab.
Ist die Verbindung durch die Push-In-Technologie genauso sicher und vibrationsfest wie eine Schraubverbindung?
Ja, die Push-In-Technologie der XTV 6 TWIN BU Klemme bietet eine sehr hohe Sicherheit und Vibrationsfestigkeit. Die interne Federklemme sorgt für eine konstante und starke Klemmkraft, die auch unter mechanischer Belastung und Vibrationen ihre Funktion beibehält. Dies ist oft sogar vorteilhafter als bei Schraubverbindungen, die sich mit der Zeit lockern können.
Welche Sicherheitsstandards erfüllt die XTV 6 TWIN BU Klemme?
Die XTV 6 TWIN BU Klemme erfüllt wichtige Sicherheitsstandards wie die UL94 V-0 Klassifizierung für Flammwidrigkeit, was für Brandschutzanwendungen unerlässlich ist. Des Weiteren ist sie gemäß EN 60998-2-1 geprüft und mit CE sowie RoHS-Konformität gekennzeichnet.
Wie hilft die blaue Farbgebung bei der Installation und Organisation?
Die blaue Farbgebung dient der klaren und eindeutigen Kennzeichnung der Klemme. In komplexen Schaltschränken oder Verteileranlagen erleichtert dies die Zuordnung von Stromkreisen, die Unterscheidung zwischen verschiedenen Spannungsarten oder Phasen und die allgemeine Organisation der Verdrahtung. Dies minimiert Fehler bei der Installation und erleichtert zukünftige Wartungsarbeiten.
Kann die XTV 6 TWIN BU Klemme auch in Umgebungen mit hohen Temperaturschwankungen eingesetzt werden?
Ja, die XTV 6 TWIN BU Klemme ist für einen Betriebstemperaturbereich von -25 °C bis +85 °C ausgelegt. Dies macht sie auch für Umgebungen mit moderaten Temperaturschwankungen geeignet, wie sie in industriellen Anwendungen üblich sind.
Was bedeutet die Angabe „TWIN“ in der Produktbezeichnung?
Das „TWIN“ in der Produktbezeichnung XTV 6 TWIN BU bedeutet, dass diese Klemme für den Anschluss von zwei Leitern ausgelegt ist. Sie verfügt über zwei separate Einführungspunkte und interne Klemmelemente, um zwei einzelne Leiter sicher und gleichzeitig aufzunehmen. Dies trägt zur Verdichtung der Verdrahtung und Platzersparnis bei.
