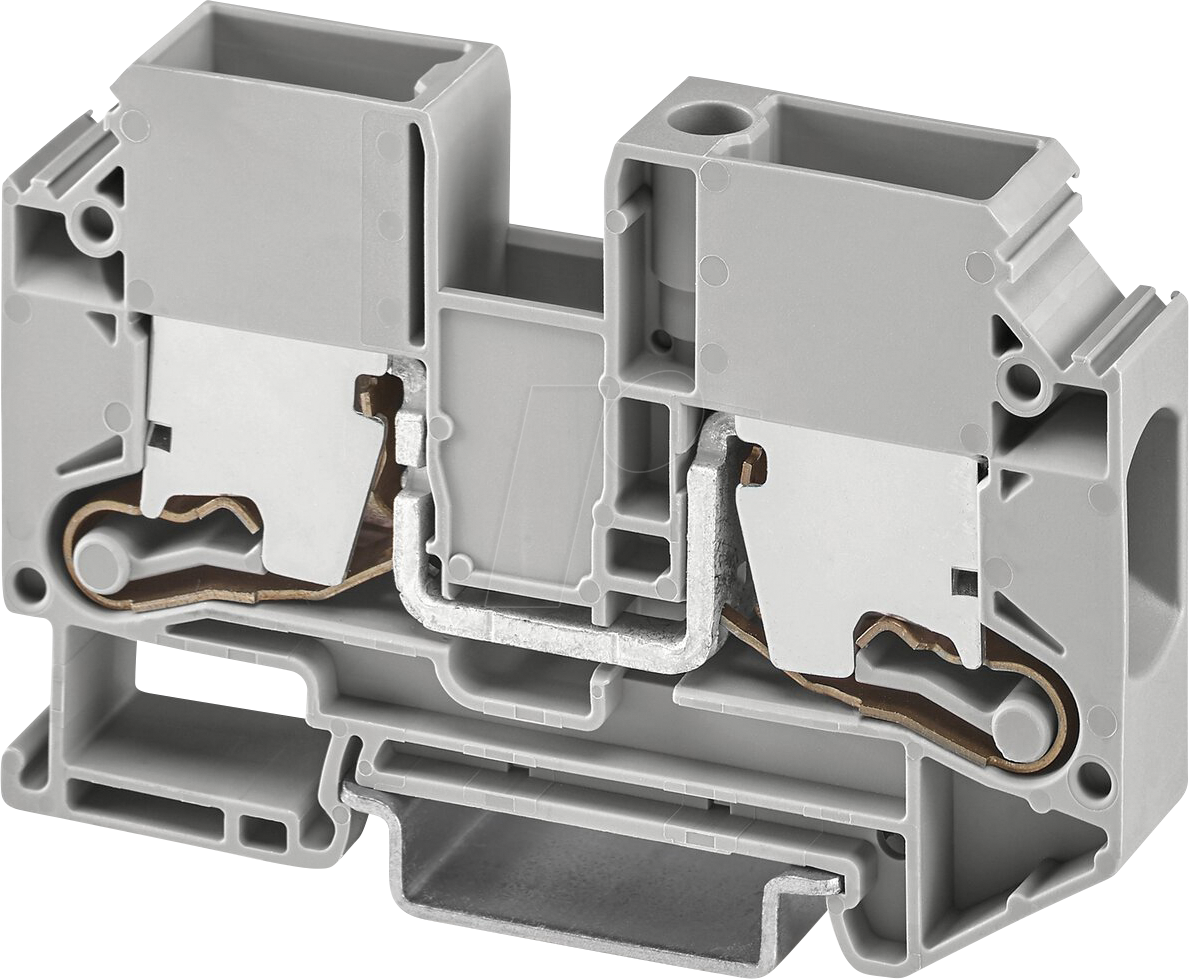

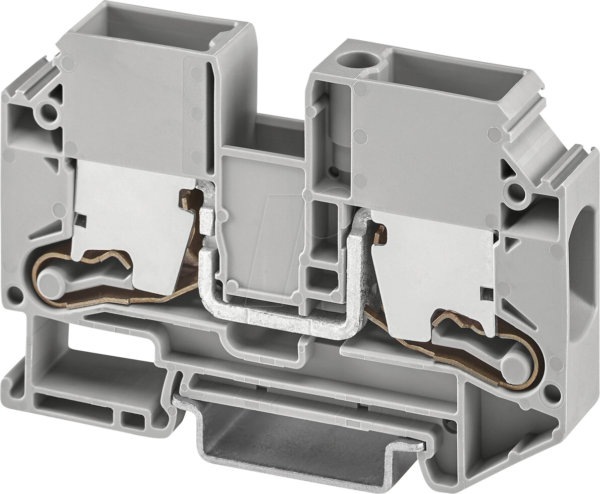

XTV 16 – Durchgangsklemme XTV Push-X, 16 mm² – Grau: Die Professionelle Verbindungslösung für Höchste Ansprüche
Sie suchen eine zuverlässige und effiziente Lösung zur Verbindung von Leitern mit einem Querschnitt von 16 mm²? Die XTV 16 Durchgangsklemme XTV Push-X in Grau wurde speziell für Elektriker, Schaltanlagenbauer und Ingenieure entwickelt, die Wert auf Sicherheit, schnelle Montage und langanhaltende Stabilität legen. Dieses Präzisionswerkzeug löst das Problem unsicherer oder zeitaufwendiger Verdrahtungen in anspruchsvollen industriellen und gewerblichen Umgebungen, indem es eine kompromisslose Konnektivität bietet, die auch unter widrigsten Bedingungen Bestand hat.
Überlegene Technologie: Das Push-X Verbindungssystem
Im Gegensatz zu herkömmlichen Schraubklemmen, die anfällig für Lockerungen durch Vibrationen oder Temperaturschwankungen sind und eine präzise Drehmomentkontrolle erfordern, setzt die XTV 16 Durchgangsklemme auf das innovative Push-X Verbindungssystem. Dieses mechanische System garantiert eine kraftschlüssige und dauerhaft lösbare Verbindung ohne Werkzeugaufwand. Die integrierte Federkraft sorgt für einen konstanten Anpressdruck, der selbst bei Längenausdehnungen der Leiter einen sicheren Kontakt gewährleistet. Dies reduziert nicht nur die Installationszeit erheblich, sondern minimiert auch das Risiko von Wackelkontakten und damit verbundenen Ausfällen, was die XTV 16 zur überlegenen Wahl für jede professionelle Anwendung macht.
Maximale Leitungsfähigkeit und Sicherheit
Die XTV 16 Durchgangsklemme ist für Leiterquerschnitte bis zu 16 mm² ausgelegt, was sie zur idealen Lösung für Anwendungen mit höherem Strombedarf macht. Die robuste Konstruktion aus hochwertigen Materialien gewährleistet eine exzellente elektrische Leitfähigkeit und thermische Beständigkeit. Die graue Farbgebung dient nicht nur der Kennzeichnung, sondern reflektiert auch die professionelle Anwendung in Standard-Schaltschrankinstallationen. Die Klemme erfüllt höchste internationale Sicherheitsstandards und Normen, was Ihnen die Gewissheit gibt, dass Ihre Installationen den strengsten Anforderungen genügen.
Innovative Montage für Effizienz und Zuverlässigkeit
Die Kernkompetenz der XTV 16 liegt in ihrer bahnbrechenden Montagefreundlichkeit. Das Push-X System ermöglicht ein blitzschnelles Stecken der Leiter, was die Installationszeit im Vergleich zu herkömmlichen Methoden drastisch reduziert. Kein Herausrutschen von Adern, kein umständliches Hantieren mit Schraubendrehern – einfach Leiter einführen und die Verbindung ist hergestellt. Diese Einfachheit reduziert nicht nur die Kosten für die Installation, sondern minimiert auch die Fehleranfälligkeit. Die definierte Betätigungskraft der Klemme stellt sicher, dass die Verbindung sicher ist, ohne dass zusätzliche Werkzeuge zur Verriegelung benötigt werden. Dies ist besonders vorteilhaft in beengten Platzverhältnissen oder bei der Montage großer Schaltschränke, wo jeder Handgriff zählt.
Technische Spezifikationen und Qualitative Vorteile
| Merkmal | Details |
|---|---|
| Produktname | XTV 16 – Durchgangsklemme XTV Push-X |
| Max. Leiterquerschnitt | 16 mm² |
| Farbe | Grau |
| Verbindungstechnik | Push-X (Werkzeuglos, Federklemme) |
| Nennspannung | Gemäß geltenden Normen und Zulassungen (typischerweise bis 690V für Industrieanwendungen, abhängig von spezifischen Ausführungen und Umgebungsbedingungen) |
| Nennstrom | Abgestimmt auf den max. Leiterquerschnitt und die Temperaturklasse der Klemme (z.B. bis 76 A bei 16 mm² unter Standardbedingungen gemäß IEC 60947-7-1) |
| Isolationsmaterial | Hochleistungs-Kunststoff (z.B. Polyamid PA), bekannt für seine hohe mechanische Festigkeit, Hitzebeständigkeit und chemische Inertheit. Bietet hervorragende elektrische Isolationseigenschaften. |
| Gehäusekonstruktion | Robuste und kompakte Bauweise zur Maximierung der Verdrahtungsdichte im Schaltschrank und Gewährleistung mechanischer Stabilität. |
| Umgebungstemperatur (Betrieb) | Typischerweise -40 °C bis +105 °C, was eine zuverlässige Funktion in einem breiten Spektrum von Umgebungsbedingungen sicherstellt. |
| Montageart | DIN-Schienen-Montage (35 mm) mit integrierter Rastfunktion für sicheren Halt. |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, oberflächenbehandelt zur Verhinderung von Korrosion und zur Gewährleistung eines geringen Übergangswiderstands über die gesamte Lebensdauer. |
| Anschlusstyp | Durchgangsklemme für einfache Reihenschaltung oder Verteilung. |
| Lösbarkeit | Werkzeuglos, mit spezifischer Entriegelungstechnik für einfache Demontage im Wartungsfall, ohne die Verbindung zu beschädigen. |
Anwendungsgebiete und Integrationsmöglichkeiten
Die XTV 16 Durchgangsklemme ist ein unverzichtbares Bauteil in einer Vielzahl von Branchen und Anwendungen. Ihre Zuverlässigkeit und Effizienz machen sie zur ersten Wahl für:
- Industrielle Automatisierung: Zur Verdrahtung von Steuerungen, Antrieben und Sensoren in Produktionsanlagen, wo Vibrationen und anspruchsvolle Umgebungsbedingungen Standard sind.
- Schaltanlagenbau: Zur Erstellung von Verteilerfeldern, Energieverteilungen und Steuerschränken, bei denen eine hohe Packungsdichte und schnelle Montage erforderlich sind.
- Gebäudetechnik: Für die Installation von Beleuchtungsanlagen, Heizungs-, Lüftungs- und Klimatisierungssystemen (HLK) sowie für sicherheitsrelevante elektrische Anlagen.
- Erneuerbare Energien: Zur Verbindung von Solarmodulen, Wechselrichtern und Batteriespeichersystemen, wo Langlebigkeit und Sicherheit oberste Priorität haben.
- Infrastrukturprojekte: In Telekommunikations- und Verkehrsleitsystemen, die eine stabile und wartungsarme Stromversorgung erfordern.
Die Klemme lässt sich nahtlos in bestehende Schaltschranklayouts integrieren und ist kompatibel mit gängigen 35 mm DIN-Schienen, was eine universelle Einsetzbarkeit garantiert.
Nachhaltigkeit und Langlebigkeit
Die XTV 16 Durchgangsklemme ist auf Langlebigkeit ausgelegt. Die verwendeten Materialien sind korrosionsbeständig und temperaturbeständig, was eine lange Lebensdauer auch unter extremen Bedingungen sicherstellt. Dies trägt zur Reduzierung von Wartungsintervallen und zum Austausch von Komponenten bei, was sowohl wirtschaftlich als auch ökologisch vorteilhaft ist. Die präzise Fertigung und die robuste Konstruktion verhindern vorzeitigen Verschleiß und gewährleisten eine gleichbleibend hohe Leistung über Jahre hinweg.
Maximale Flexibilität und Erweiterbarkeit
Durch die Nutzung des Push-X Systems können Leiter schnell und einfach hinzugefügt oder ausgetauscht werden, was Anpassungen und Erweiterungen Ihrer Installationen erleichtert. Dies ist ein entscheidender Vorteil bei sich ändernden Anforderungen oder bei der Fehlersuche. Die Durchgangsklemme ermöglicht eine klare und organisierte Verdrahtung, die die Übersichtlichkeit im Schaltschrank verbessert und zukünftige Arbeiten vereinfacht.
FAQ – Häufig gestellte Fragen zu XTV 16 – Durchgangsklemme XTV Push-X, 16 mm² – Grau
Was ist der Hauptvorteil des Push-X Verbindungssystems gegenüber herkömmlichen Schraubklemmen?
Das Push-X System bietet eine werkzeuglose und federgesicherte Verbindung, die Vibrationen standhält und einen konstanten Anpressdruck aufrechterhält, ohne dass ein Drehmomentschlüssel erforderlich ist. Dies führt zu schnellerer Montage, geringerer Fehleranfälligkeit und höherer Zuverlässigkeit.
Ist die XTV 16 Durchgangsklemme für alle Arten von Leitern geeignet?
Die Klemme ist für massive und feindrähtige Leiter mit einem Querschnitt bis 16 mm² konzipiert. Für feindrähtige Leiter wird die Verwendung von Aderendhülsen empfohlen, um eine optimale und sichere Verbindung zu gewährleisten.
Welche Sicherheitsstandards erfüllt die XTV 16 Durchgangsklemme?
Die Klemme erfüllt relevante internationale Normen für elektrische Verbindungen, wie z.B. IEC 60947-7-1. Spezifische Zulassungen sind auf dem Produkt oder in den zugehörigen technischen Dokumentationen aufgeführt.
Wie wird die Verbindung bei der XTV 16 Durchgangsklemme gelöst?
Die Verbindung kann einfach und werkzeuglos durch Betätigen des integrierten Entriegelungsmechanismus gelöst werden. Dies ermöglicht ein schnelles und unkompliziertes Austauschen oder Entfernen von Leitern.
Kann die XTV 16 Durchgangsklemme auch in explosionsgefährdeten Bereichen eingesetzt werden?
Für den Einsatz in explosionsgefährdeten Bereichen sind spezifische Zertifizierungen und Ausführungen erforderlich. Die Standardausführung der XTV 16 ist primär für allgemeine industrielle und gewerbliche Anwendungen konzipiert. Bitte prüfen Sie die Produktspezifikationen oder kontaktieren Sie uns für Informationen zu ATEX-konformen Varianten.
Wie gewährleistet die graue Farbgebung die Funktionalität?
Die graue Farbe ist eine Standardkennzeichnung im Elektrobereich, die eine einfache Integration in bestehende Schaltschrankinstallationen ermöglicht und von anderen Farben wie Blau (Neutralleiter) oder Grün-Gelb (Schutzleiter) unterscheidbar ist. Sie hat keine direkte Auswirkung auf die elektrische Funktion, trägt aber zur Organisation und Übersichtlichkeit bei.
Wie robust ist das Gehäusematerial der Klemme?
Das Gehäusematerial, typischerweise hochleistungsfähiges Polyamid (PA), ist extrem robust, widerstandsfähig gegen mechanische Beanspruchung, Chemikalien und hohe Temperaturen. Dies sorgt für eine lange Lebensdauer und schützt die internen elektrischen Komponenten.
