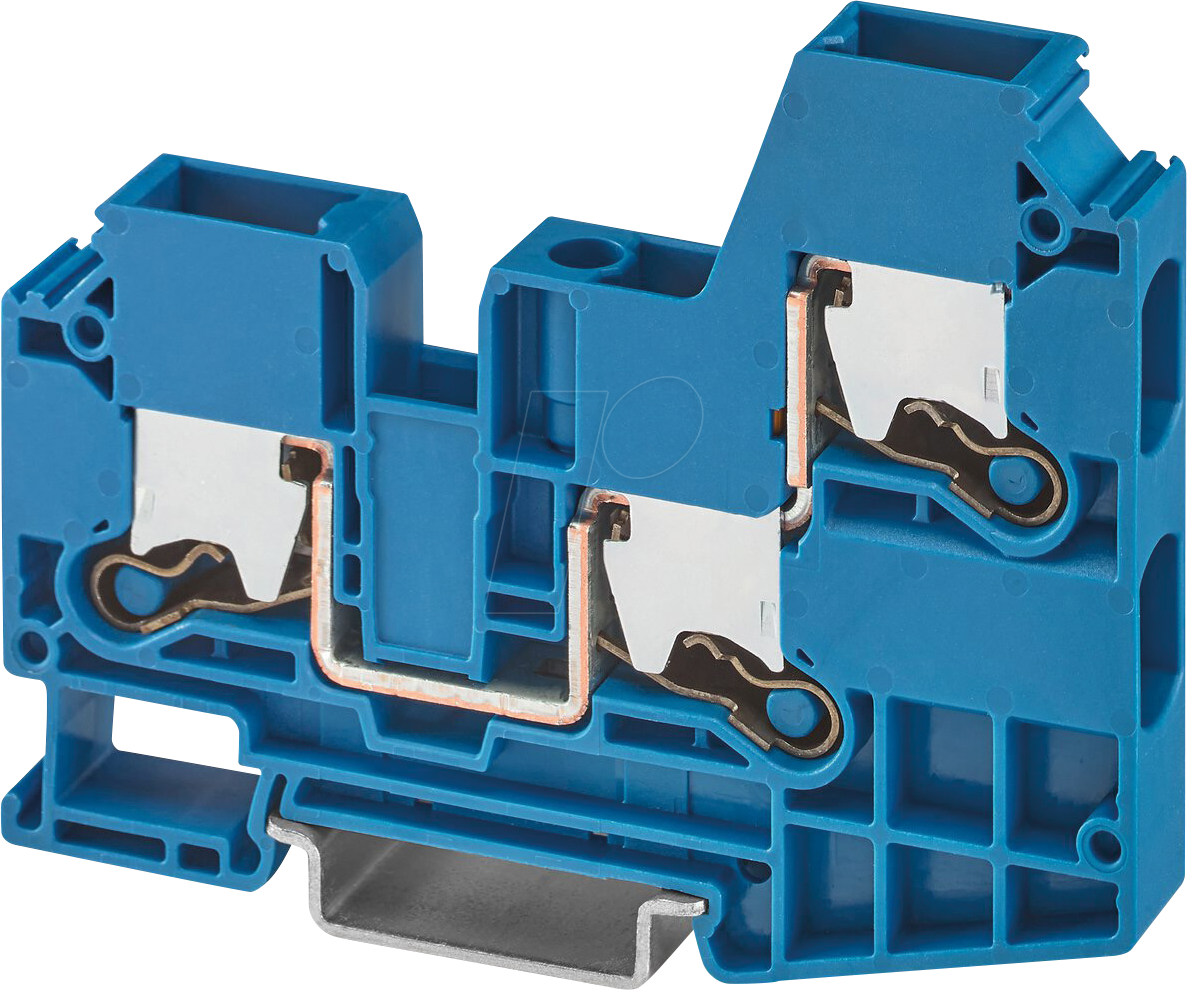

XTV 10 TWIN BU – Durchgangsklemme XTV Push-X, 10 mm² – Blau: Sichere und Effiziente Verdrahtung
Die XTV 10 TWIN BU Durchgangsklemme mit Push-X Technologie für Leiterquerschnitte bis 10 mm² revolutioniert Ihre elektrische Installation. Entwickelt für Fachleute, die höchste Ansprüche an Sicherheit, Zuverlässigkeit und Effizienz stellen, löst dieses Produkt das Problem komplexer und zeitaufwendiger Verdrahtungsmethoden durch seine intuitive und werkzeuglose Anbindung.
Innovative Push-X Technologie für Maximale Effizienz
Die XTV 10 TWIN BU setzt neue Maßstäbe in der Verdrahtungstechnik. Das Herzstück bildet die bahnbrechende Push-X Technologie, die eine schnelle, sichere und vor allem werkzeuglose Montage ermöglicht. Herkömmliche Klemmen erfordern oft das Verschrauben von Leitern, was zeitintensiv ist und bei unsachgemäßer Ausführung zu Fehlerquellen führt. Mit der XTV 10 TWIN BU wird der Leiter einfach in die vorgesehene Öffnung eingeführt, und die integrierte Klemmfeder sorgt für einen dauerhaft stabilen und niederohmigen Kontakt. Dies reduziert nicht nur die Montagezeit signifikant, sondern minimiert auch das Risiko von Lockern oder Kurzschlüssen durch Vibrationen oder thermische Belastungen. Für Elektroinstallateure, Schaltschrankbauer und Anlagenbauer, die Wert auf Präzision und Zeitersparnis legen, ist diese Durchgangsklemme die überlegene Wahl.
Umfassende Vorteile der XTV 10 TWIN BU
- Werkzeuglose Montage: Die Push-X Technologie ermöglicht eine schnelle und einfache Installation ohne Schraubendreher oder Spezialwerkzeuge, was die Effizienz bei Großprojekten erheblich steigert.
- Hohe Strombelastbarkeit: Konzipiert für Leiterquerschnitte bis 10 mm², bewältigt diese Klemme auch anspruchsvolle Lasten und ist somit für eine breite Palette von Anwendungen geeignet.
- Vibrationssicherer Kontakt: Die federgestützte Klemmung gewährleistet einen permanenten Anpressdruck, der auch unter extremen Bedingungen wie Vibrationen einen zuverlässigen und niederohmigen Kontakt sicherstellt.
- Kompakte Bauform: Trotz ihrer hohen Leistungsfähigkeit besticht die XTV 10 TWIN BU durch eine platzsparende Konstruktion, die eine dichte Bestückung in Schaltschränken ermöglicht.
- Vielseitige Einsatzmöglichkeiten: Von der Hausinstallation über die Industrieautomation bis hin zur Steuerungstechnik – diese Klemme ist einsetzbar, wo zuverlässige Verbindungen gefordert sind.
- Klare Farbkodierung: Die blaue Farbgebung erleichtert die Identifikation und Zuordnung von Verbindungen, was die Fehlersuche und Wartung vereinfacht.
- Maximale Sicherheit: Die Push-X Klemmen erfüllen strenge internationale Normen und gewährleisten so ein Höchstmaß an Sicherheit für Mensch und Anlage.
Technische Spezifikationen und Konstruktionsmerkmale
Die XTV 10 TWIN BU ist das Ergebnis sorgfältiger Ingenieurskunst, die auf Langlebigkeit und maximale Leistung ausgelegt ist. Die Konstruktion berücksichtigt die Anforderungen moderner elektrischer Installationen und bietet eine zukunftssichere Lösung für die Signal- und Leistungsübertragung.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Modell | XTV 10 TWIN BU Push-X |
| Maximaler Leiterquerschnitt | 10 mm² |
| Anschlussart | Push-X (werkzeuglos) |
| Farbe | Blau |
| Nennspannung | 690 V (gemäß EN 60947-7-1) |
| Nennstrom | 57 A (abhängig vom Leiter und der Umgebungstemperatur) |
| Isolationsmaterial | Hochwertiges Polyamid (PA), flammwidrig nach UL94-V0 |
| Leiteranschlusstyp | Massive und flexible Leiter mit Aderendhülse |
| Befestigungsart | Normprofilschiene 35 mm (DIN EN 60715) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
Anwendungsbereiche und Integrationsmöglichkeiten
Die XTV 10 TWIN BU Durchgangsklemme ist nicht auf eine spezifische Branche beschränkt, sondern erweist sich als universell einsetzbares Verbindungselement in einer Vielzahl von elektrischen Installationen. Ihre robuste Bauweise und die hohe Strombelastbarkeit prädestinieren sie für den Einsatz in anspruchsvollen Umgebungen, wo Zuverlässigkeit an erster Stelle steht. Im Bereich der Gebäudeautomatisierung ermöglicht sie eine saubere und effiziente Verteilung von Steuerungs- und Sensorkabeln. In der industriellen Fertigung und im Maschinenbau dient sie zur sicheren Anbindung von Motoren, Sensoren und Aktoren in Schaltschränken. Die Fähigkeit, sowohl massive als auch flexible Leiter zu verarbeiten (mit entsprechenden Aderendhülsen für flexible Leiter), macht sie zu einer flexiblen Lösung für Planer und Monteure. Die blaue Farbgebung unterstützt die übersichtliche Strukturierung von Anlagen, insbesondere in Bereichen, wo bestimmte Spannungsarten oder Signalkreise klar voneinander getrennt werden müssen.
Qualität und Zuverlässigkeit durch Premium-Materialien
Bei der Konstruktion der XTV 10 TWIN BU wurde besonderer Wert auf die Auswahl hochwertiger Materialien gelegt, um eine außergewöhnliche Langlebigkeit und Betriebssicherheit zu gewährleisten. Das Gehäuse der Klemme besteht aus einem robusten Polyamid (PA) mit einer Flammwidrigkeit von UL94-V0. Dieses Material zeichnet sich durch seine hohe mechanische Festigkeit, seine Beständigkeit gegenüber chemischen Einflüssen und seine hervorragenden Isolationseigenschaften aus. Diese Eigenschaften sind entscheidend, um auch unter extremen Betriebsbedingungen wie erhöhten Temperaturen oder aggressiven Umwelteinflüssen eine zuverlässige Funktion zu garantieren. Die internen Kontaktfedern sind aus einem korrosionsbeständigen Federstahl gefertigt, der auch nach jahrelanger Beanspruchung eine konstante und kräftige Klemmkraft aufrechterhält. Diese Materialphilosophie stellt sicher, dass die XTV 10 TWIN BU nicht nur die aktuellen Anforderungen erfüllt, sondern auch eine Investition in die Zukunft Ihrer elektrischen Infrastruktur darstellt.
FAQ – Häufig gestellte Fragen zu XTV 10 TWIN BU – Durchgangsklemme XTV Push-X, 10 mm² – blau
Was ist der Hauptvorteil der Push-X Technologie gegenüber herkömmlichen Klemmen?
Der Hauptvorteil der Push-X Technologie ist die werkzeuglose Montage. Dies spart erheblich Zeit bei der Installation und reduziert das Risiko von Fehlern, die durch unsachgemäß angezogene Schraubverbindungen entstehen können. Der Kontakt ist durch die integrierte Feder permanent und vibrationssicher.
Welche Arten von Leitern können mit der XTV 10 TWIN BU verbunden werden?
Die XTV 10 TWIN BU ist für die Aufnahme von massiven Leitern bis zu einem Querschnitt von 10 mm² ausgelegt. Flexible Leiter können ebenfalls verwendet werden, jedoch ist in diesem Fall die Verwendung von geeigneten Aderendhülsen erforderlich, um einen sicheren und dauerhaften Kontakt zu gewährleisten.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die XTV 10 TWIN BU ist nach den Standardnormen für allgemeine elektrische Installationen zertifiziert. Für den Einsatz in explosionsgefährdeten Bereichen sind spezifische Zertifizierungen erforderlich, die in den technischen Dokumentationen der jeweiligen Klemmenausführung zu prüfen sind.
Wie wird die XTV 10 TWIN BU an einer Hutschiene befestigt?
Die Durchgangsklemme ist für die einfache Montage auf einer Standard-Hutschiene (35 mm nach DIN EN 60715) konzipiert. Sie verfügt über eine integrierte Rastfunktion, die eine sichere und stabile Befestigung gewährleistet.
Welche Umgebungsbedingungen sind für den Betrieb der XTV 10 TWIN BU empfohlen?
Die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Sie ist zudem resistent gegenüber vielen chemischen Einflüssen, jedoch sollten extreme oder spezifisch aggressive Medien vorab geprüft werden.
Warum ist die Farbgebung blau wichtig?
Die blaue Farbgebung dient der klaren optischen Kennzeichnung von Verbindungen. In komplexen Schaltschränken hilft dies bei der schnellen Identifikation bestimmter Stromkreise oder Spannungsebenen, was die Fehlersuche und Wartung erheblich erleichtert und die Übersichtlichkeit erhöht.
Bietet die XTV 10 TWIN BU eine Durchgangsfunktion für mehrere Leiter?
Nein, die XTV 10 TWIN BU ist als Durchgangsklemme konzipiert, d.h. sie verbindet einen einzelnen Leiter. Für Mehrleiterverbindungen oder Aufteilungen sind entsprechende Reihenklemmen oder Verteilerblöcke vorgesehen.
