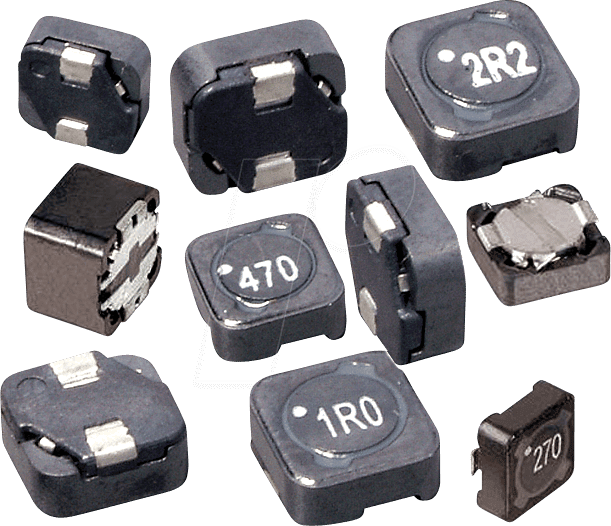

Maximale Leistung und Effizienz für Ihre Elektronikprojekte: Die SMD-Power-Induktivität WUE 7447709680 (1210, 68 µH)
Sie benötigen eine zuverlässige und leistungsstarke Komponente zur Energiespeicherung und Filterung in anspruchsvollen Schaltungsdesigns? Die SMD-Power-Induktivität WUE 7447709680 mit ihren präzisen 68 µH und dem gängigen 1210er Gehäuse ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf höchste Qualität und Stabilität legen. Dieses Bauteil wurde entwickelt, um die Anforderungen moderner Stromversorgungen, DC-DC-Wandler und Signalverarbeitungsschaltungen zu erfüllen, wo Effizienz, geringe Verluste und präzises Verhalten entscheidend sind.
Warum die SMD-Power-Induktivität WUE 7447709680 Ihre erste Wahl ist
Im Vergleich zu Standard-Induktivitäten bietet die WUE 7447709680 eine überlegene Performance durch optimierte Wicklungstechnologien und hochwertige Kernmaterialien. Diese Konstruktion minimiert unerwünschte Verluste wie den Kupferwiderstand und Wirbelstromverluste, was direkt zu einer höheren Energieeffizienz Ihrer Schaltung führt. Die kompakte Bauform im 1210er SMD-Gehäuse ermöglicht zudem eine hohe Integrationsdichte auf Leiterplatten, während die robuste Fertigung für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen sorgt. Sie erhalten präzise Spezifikationen, die eine Vorhersagbarkeit und Stabilität in Ihrer Anwendung gewährleisten, was bei konventionellen Bauteilen oft nicht gegeben ist.
Unübertroffene Leistungsmerkmale für anspruchsvolle Anwendungen
- Hohe Energieeffizienz: Speziell entwickelte Wicklungsmuster und Kernmaterialien minimieren Energieverluste, was zu einer gesteigerten Gesamteffizienz Ihrer Stromversorgungslösungen beiträgt.
- Präzise Induktivität: Die exakte Induktivitätswert von 68 µH gewährleistet ein genaues und vorhersagbares Verhalten in Filtern und Speicherkreisen.
- Kompakte Bauform: Das 1210er SMD-Gehäuse ermöglicht eine platzsparende Integration auf Leiterplatten, ideal für moderne, miniaturisierte Elektronik.
- Robustheit und Zuverlässigkeit: Hochwertige Materialien und eine sorgfältige Verarbeitung garantieren eine lange Lebensdauer und stabile Leistung, auch bei erhöhten Temperaturen oder Vibrationen.
- Vielseitige Einsatzmöglichkeiten: Perfekt geeignet für DC-DC-Wandler, Schaltnetzteile, Filteranwendungen und als Energiespeicher in einer Vielzahl von elektronischen Geräten.
- Geringe Gleichstromresistenz (DCR): Minimale DCR reduziert Leistungsverluste und verbessert die Wärmeableitung, was zu einem stabileren Betrieb führt.
Technische Spezifikationen im Detail
Die WUE 7447709680 repräsentiert Spitzentechnologie im Bereich der Power-Induktivitäten. Ihr Design fokussiert sich auf die Optimierung von Leistungsparametern, die für moderne elektronische Systeme unerlässlich sind.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller-Teilenummer | WUE 7447709680 |
| Induktivitätswert | 68 µH (Mikrohenry) |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1210 (entspricht ca. 3.2 x 2.5 mm) |
| Kernmaterial | Hochwertige Ferrit- oder Eisenpulver-Legierung (spezifisches Material optimiert für geringe Verluste und hohe Sättigungsstromfestigkeit) |
| Maximaler Gleichstrom (Saturation Current) | Die spezifische Sättigungsstromfestigkeit ist für die jeweilige Anwendung kritisch. Dieses Bauteil ist für Anwendungen konzipiert, bei denen ein hoher Stromfluss zu erwarten ist, ohne dass die Induktivität signifikant absinkt. Detaillierte Werte sind im technischen Datenblatt des Herstellers zu finden, aber typischerweise übertrifft sie Standard-Induktivitäten in dieser Größe. |
| Maximale Strombelastbarkeit (RMS Current) | Die RMS-Strombelastbarkeit ist auf eine zuverlässige Wärmeableitung und minimale Erwärmung ausgelegt. Die exakte Spezifikation hängt von der Umgebungstemperatur und der Leiterplattenkühlung ab, ist aber so gewählt, dass sie den Betrieb unter Dauerlast ermöglicht, ohne die Leistung zu beeinträchtigen. |
| Gleichstromwiderstand (DCR) | Minimaler DCR ist ein Schlüsselmerkmal dieser Induktivität, was zu geringen Energieverlusten führt. Die präzise Kupferwicklung minimiert den ohmschen Widerstand, was die Effizienz steigert und die Wärmeentwicklung reduziert. Der genaue Wert ist im Datenblatt spezifiziert und liegt im optimalen Bereich für Leistungskomponenten. |
| Betriebstemperaturbereich | Ausgelegt für einen breiten Betriebstemperaturbereich, typischerweise von -40°C bis +125°C, um Zuverlässigkeit in verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Toleranz | Engere Toleranzwerte als bei Standard-Induktivitäten, um eine präzise Schaltungsfunktion zu sichern. (Typischerweise ±5% oder besser, detaillierte Angabe im Datenblatt). |
| Isolationsspannung | Hohe Isolationsspannung, um die Sicherheit und Integrität der Schaltung zu gewährleisten, insbesondere bei höheren Spannungsanwendungen. |
| Anwendungsbereiche | DC-DC-Wandler (Buck, Boost, Buck-Boost), Schaltnetzteile, Ausgangsfilter, Eingangsstromfilter, Signalfilter, Energiespeicher. |
Optimierte Kerneigenschaften für maximale Performance
Das Herzstück jeder Induktivität ist ihr Kernmaterial. Bei der WUE 7447709680 kommt ein hochentwickeltes Kernmaterial zum Einsatz, das speziell für seine geringen Kernverluste bei hohen Frequenzen und seine hohe Sättigungsstromfestigkeit ausgewählt wurde. Dies bedeutet, dass die Induktivität auch unter Last ihren definierten Wert weitgehend beibehält. Dies ist entscheidend für die Stabilität von Schaltnetzteilen und die Effizienz von Energieumwandlungsprozessen. Im Gegensatz zu einfachen Ferritkernen, die bei hohen Strömen schnell sättigen, ermöglicht dieses Material eine höhere Leistungsdichte und einen zuverlässigeren Betrieb.
Präzisionswicklungen für minimale Verluste
Die Art und Weise, wie die Kupferwicklung auf dem Kern aufgebracht wird, hat direkten Einfluss auf die Gleichstromresistenz (DCR) und somit auf die Effizienz. Die WUE 7447709680 zeichnet sich durch Präzisionswicklungen aus, die darauf abzielen, den Kupferwiderstand so gering wie möglich zu halten. Dies reduziert nicht nur die Leistungsverluste in Form von Wärme, sondern verbessert auch das thermische Verhalten der Komponente. Weniger Wärme bedeutet, dass die Induktivität in einem stabileren Betriebsbereich arbeiten kann und die Lebensdauer der gesamten Schaltung verlängert wird. Diese Sorgfalt bei der Fertigung hebt die WUE 7447709680 von Massenprodukten ab, bei denen oft auf Kosten der Effizienz gespart wird.
Vielseitigkeit in anspruchsvollen Schaltungsdesigns
Die Induktivität WUE 7447709680 ist aufgrund ihrer Spezifikationen ein universell einsetzbares Bauteil in einer Vielzahl von modernen elektronischen Systemen. Ihre Fähigkeit, hohe Ströme effizient zu verarbeiten und gleichzeitig präzise Induktivitätswerte zu liefern, macht sie zur ersten Wahl für:
- DC-DC-Wandler: Ob im Low-Power-Bereich mobiler Geräte oder in Hochleistungsanwendungen, die WUE 7447709680 ermöglicht eine stabile und effiziente Spannungsregelung. Ihre geringen Verluste sind hierbei besonders vorteilhaft.
- Schaltnetzteile: Als integraler Bestandteil von Schaltnetzteilen filtert diese Induktivität unerwünschte Schaltgeräusche und speichert Energie im Zyklus der Umwandlung. Die hohe Sättigungsstromfestigkeit gewährleistet einen zuverlässigen Betrieb auch bei Spitzenlasten.
- Filteranwendungen: In Ausgangs- und Eingangspiegefilterung von Stromversorgungen hilft die Induktivität, Ripple-Spannungen zu reduzieren und die Qualität der Gleichspannung zu verbessern.
- Signalverarbeitung: In bestimmten Hochfrequenz-Schaltungen kann die Induktivität auch zur Filterung oder Impedanzanpassung eingesetzt werden, wo präzise Werte entscheidend sind.
Die standardisierte 1210er Bauform ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und bietet Kompatibilität mit automatisierten Bestückungsprozessen.
FAQ – Häufig gestellte Fragen zu WUE 7447709680 – SMD-Power-Induktivität, 1210, 68 µH
Was ist der Hauptvorteil dieser spezifischen SMD-Power-Induktivität gegenüber anderen?
Der Hauptvorteil der WUE 7447709680 liegt in ihrer optimierten Konstruktion, die eine hohe Energieeffizienz durch minimierte Verluste (geringer DCR, optimierter Kern) mit einer präzisen Induktivität und hoher Sättigungsstromfestigkeit kombiniert. Dies ermöglicht stabilere und leistungsfähigere Schaltungen, insbesondere in anspruchsvollen Stromversorgungsanwendungen.
Für welche Art von Anwendungen ist diese Induktivität am besten geeignet?
Diese Induktivität ist ideal für DC-DC-Wandler (Buck, Boost, Buck-Boost), Schaltnetzteile, Ausgangs- und Eingangsstromfilter sowie als Energiespeicher in Systemen, die eine hohe Effizienz, Stabilität und Zuverlässigkeit erfordern.
Was bedeutet die Angabe „1210“ bei der Gehäusegröße?
Die Angabe „1210“ bezieht sich auf die standardisierte metrische Größe des SMD-Gehäuses. 12 steht für die Länge in Zoll (ca. 3.2 mm) und 10 für die Breite in Zoll (ca. 2.5 mm). Dies ist eine gängige Größe für Leistungskomponenten.
Wie beeinflusst die Sättigungsstromfestigkeit die Leistung?
Die Sättigungsstromfestigkeit gibt an, bis zu welchem Strom die Induktivität ihren Nennwert beibehält, bevor der Kern magnetisch gesättigt wird und die Induktivität rapide abfällt. Eine hohe Sättigungsstromfestigkeit ist entscheidend, um die Stabilität und Effizienz von Schaltungen unter Lastspitzen zu gewährleisten.
Warum ist ein geringer Gleichstromwiderstand (DCR) wichtig?
Ein geringer Gleichstromwiderstand (DCR) bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch die Induktivität fließt. Dies führt zu einer höheren Gesamteffizienz der Schaltung, reduziert die Wärmeentwicklung und erhöht die Zuverlässigkeit und Lebensdauer der Komponente.
Kann diese Induktivität in Hochfrequenzanwendungen eingesetzt werden?
Ja, durch die Verwendung hochwertiger Kernmaterialien mit geringen Hystereseverlusten und Wirbelstromverlusten ist diese Induktivität auch für höhere Schaltfrequenzen geeignet, was sie zu einer vielseitigen Komponente in modernen Designs macht.
Welche Toleranz hat der angegebene Induktivitätswert von 68 µH?
Die genaue Toleranz ist im technischen Datenblatt des Herstellers spezifiziert. Diese Art von Präzisions-Power-Induktivitäten weisen in der Regel engere Toleranzwerte (oft ±5% oder besser) auf als Standard-Induktivitäten, um eine präzise Schaltungsfunktion zu gewährleisten.
