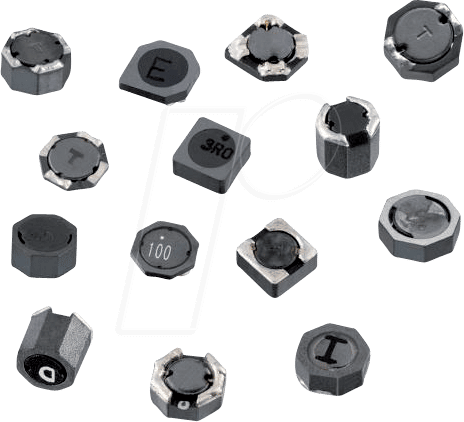

Maximale Effizienz und Stabilität für Ihre elektronischen Schaltungen: Die WUE 744025100 SMD-Power-Induktivität
Elektronische Schaltungen erfordern präzise Bauteile, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten. Die WUE 744025100 SMD-Power-Induktivität mit einer Induktivität von 10 µH und dem kompakten 2828-Format ist speziell dafür konzipiert, Energieverluste zu minimieren und stabile Stromversorgungslösungen zu realisieren. Dieses Bauteil richtet sich an Entwickler, Ingenieure und ambitionierte Hobbyisten, die höchste Ansprüche an die Performance ihrer Designs stellen und auf bewährte Qualität setzen.
Das Kernstück Ihrer Energieverwaltung: Vorteile der WUE 744025100
Im Herzen jeder leistungsfähigen Schaltung steht die effiziente Speicherung und Weiterleitung von Energie. Die WUE 744025100 SMD-Power-Induktivität setzt hier neue Maßstäbe, indem sie durch ihre spezielle Konstruktion und hochwertige Materialien signifikant geringere Widerstände und somit reduzierte Energieverluste aufweist als herkömmliche Spulen. Dies resultiert in einer verbesserten Gesamteffizienz Ihrer Systeme, einer geringeren Wärmeentwicklung und einer erhöhten Lebensdauer der angeschlossenen Komponenten. Die präzise gefertigte Wicklung und der optimierte Kern erlauben eine ausgezeichnete Stromtragfähigkeit und verhindern ungewollte Sättigungseffekte, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Überlegenheit im Detail
- Reduzierte Verlustleistung: Dank optimierter Wickeltechnik und Kernmaterialien wird die ohmsche Verlustleistung minimiert, was zu höherer Effizienz und geringerer Wärmeentwicklung führt.
- Hohe Stromtragfähigkeit: Ausgelegt für anspruchsvolle Anwendungen, bewältigt diese Induktivität hohe Gleich- und Wechselströme ohne Performance-Einbußen.
- Kompakte Bauform (2828): Das kleine SMD-Format ermöglicht eine platzsparende Integration in dicht bestückte Leiterplatten, ideal für moderne, miniaturisierte Elektronikdesigns.
- Exzellente Frequenzcharakteristik: Die spezifische Wicklung und das Kernmaterial sind auf eine optimierte Leistung über einen breiten Frequenzbereich ausgelegt, was sie vielseitig einsetzbar macht.
- Hervorragende thermische Stabilität: Die Induktivität behält ihre Spezifikationen auch bei erhöhten Temperaturen bei, was die Zuverlässigkeit in anspruchsvollen Umgebungen gewährleistet.
- Robuste Konstruktion: Hochwertige Materialien und eine sorgfältige Verarbeitung garantieren Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischen und thermischen Belastungen.
- Präzise Induktivitätswerte: Die exakte Einhaltung des Nennwertes von 10 µH ist entscheidend für die genaue Abstimmung von Filter- und Schwingkreisen.
Anwendungsbereiche: Wo die WUE 744025100 glänzt
Die WUE 744025100 SMD-Power-Induktivität ist ein unverzichtbarer Bestandteil in einer Vielzahl von High-Performance-Applikationen. Sie eignet sich hervorragend für den Einsatz in:
- DC/DC-Wandlern (Buck-, Boost-, Buck-Boost-Konverter) zur effizienten Spannungsregelung.
- Schaltreglern, wo sie zur Energiespeicherung und Filterung dient.
- Leistungsfilter-Anwendungen zur Unterdrückung von Rauschen und Störsignalen.
- USB-Power-Delivery-Schaltungen für schnelle und zuverlässige Ladefunktionen.
- LED-Treibern zur präzisen Stromregelung und Effizienzsteigerung.
- Automobil-Elektronik, wo Zuverlässigkeit und Leistungsfähigkeit unter extremen Bedingungen gefragt sind.
- Industrielle Steuerungs- und Automatisierungssysteme.
- Kommunikationstechnik und Netzwerkgeräten.
Produkt-Spezifikationen im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | SMD-Power-Induktivität |
| Hersteller-Artikelnummer | WUE 744025100 |
| Gehäusegröße | 2828 (entspricht ca. 7.1 x 7.1 mm) |
| Induktivität | 10 µH (Mikrohenry) |
| Toleranz | Typischerweise ±10% (präzise Angabe je nach Serie und Hersteller) |
| Nennstrom (Sättigungsstrom) | Die spezifische Stromtragfähigkeit wird durch den Wickeldrahtdurchmesser und das Kernmaterial bestimmt. Eine hohe Stromtragfähigkeit ist ein primäres Designziel dieser Baureihe, um Effizienzverluste durch Überlastung zu vermeiden. Die exakte Ampere-Angabe muss dem spezifischen Datenblatt der Serie entnommen werden, ist aber stets auf gehobenem Niveau für diese Baugröße. |
| Gleichstromwiderstand (DCR) | Ein niedriger DCR ist essenziell für die Effizienz. Dieser Wert ist typischerweise gering und optimiert, um ohmsche Verluste auf ein Minimum zu reduzieren, was zu einer verbesserten Energieeffizienz führt. Der genaue Wert ist dem Produktdatenblatt zu entnehmen. |
| Betriebstemperaturbereich | Breit gefasst, um den Anforderungen von industriellen und automobiltechnischen Anwendungen gerecht zu werden, typischerweise von -40°C bis +125°C oder höher. |
| Kernmaterial | Hochwertige Ferrit- oder Legierungslegierung, optimiert für niedrige Verluste bei hohen Frequenzen und hohe Sättigungsflussdichte. Das Material ist sorgfältig ausgewählt, um eine hohe magnetische Permeabilität und eine geringe Hysterese zu gewährleisten. |
| Wicklung | Präzise gefertigte Wicklung aus hochwertigem Kupferlackdraht, optimiert für geringen DC-Widerstand und hohe Strombelastbarkeit. Die Wicklungsmethode minimiert Streuinduktivitäten und parasitäre Kapazitäten. |
| Bauform | Surface Mount Device (SMD) für automatisierten Bestückungsprozess. |
| Abschirmung | Abhängig von der spezifischen Serie, oft mit magnetischer Abschirmung zur Reduzierung von EMV-Problemen. |
| Anwendungsfrequenzbereich | Geeignet für Frequenzen im kHz- bis niedrigen MHz-Bereich, je nach spezifischer Auslegung und Kernmaterial. |
FAQ – Häufig gestellte Fragen zu WUE 744025100 – SMD-Power-Induktivität, 2828, 10 uH
Was bedeutet die Gehäusegröße 2828 für meine Schaltung?
Die Gehäusegröße 2828, die sich üblicherweise auf Maße von etwa 7.1 x 7.1 mm bezieht, kennzeichnet eine kompakte Bauform für SMD-Bauteile. Dies ist ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist, wie es bei modernen Smartphones, tragbaren Geräten oder dicht bestückten Industrieplatinen der Fall ist. Trotz ihrer geringen Größe bietet diese Bauform eine hohe Leistungsfähigkeit und Effizienz.
Welchen Vorteil bietet eine Induktivität von 10 µH in meiner Schaltung?
Eine Induktivität von 10 µH (Mikrohenry) ist ein spezifischer Wert, der für die Energiespeicherung und Filterung in vielen elektronischen Schaltungen entscheidend ist. In DC/DC-Wandlern bestimmt dieser Wert beispielsweise die Größe des Energiespeicherkerns und beeinflusst die Stabilität und Effizienz der Spannungswandlung. Für Filteranwendungen bestimmt er die Grenzfrequenz, bis zu der Störsignale unterdrückt werden.
Für welche Arten von Stromversorgungen ist diese Induktivität am besten geeignet?
Diese SMD-Power-Induktivität ist universell einsetzbar in verschiedenen Gleichspannungswandlern, darunter Buck-, Boost- und Buck-Boost-Konverter. Sie eignet sich hervorragend für Schaltregler, die eine effiziente und stabile Stromversorgung erfordern, sowie für Anwendungen mit hohen Stromanforderungen, bei denen Energieverluste minimiert werden müssen.
Wie beeinflusst das Kernmaterial die Leistung der Induktivität?
Das Kernmaterial ist maßgeblich für die Leistungsfähigkeit der Induktivität. Hochwertige Ferrit- oder spezielle Legierungsmaterialien werden verwendet, um eine hohe magnetische Permeabilität und eine geringe Hysterese zu erzielen. Dies bedeutet, dass das Material den magnetischen Fluss effizient leiten kann und gleichzeitig magnetische Verluste (Hysterese- und Wirbelstromverluste) minimiert werden. Dies führt zu höherer Effizienz, geringerer Wärmeentwicklung und einer besseren Leistung über einen breiteren Frequenzbereich.
Was versteht man unter „Sättigungsstrom“ und warum ist er wichtig?
Der Sättigungsstrom (oft als Isat bezeichnet) ist der maximale Strom, den eine Induktivität führen kann, bevor der magnetische Kern magnetisch gesättigt wird. Wenn der Strom diesen Wert überschreitet, verringert sich die effektive Induktivität drastisch, was zu ineffizienter Funktionsweise und potenzieller Beschädigung des Bauteils führen kann. Eine hohe Sättigungsstromfähigkeit, wie sie bei dieser Power-Induktivität gegeben ist, gewährleistet, dass das Bauteil auch unter hoher Last stabil und zuverlässig arbeitet.
Wie unterscheidet sich diese Power-Induktivität von Standard-Induktivitäten?
Diese Power-Induktivität ist speziell für Anwendungen mit höheren Strömen und höheren Anforderungen an die Effizienz optimiert. Im Vergleich zu Standard-Induktivitäten weist sie in der Regel eine höhere Stromtragfähigkeit, einen geringeren Gleichstromwiderstand (DCR) und eine bessere thermische Stabilität auf. Dies wird durch die Verwendung von dickeren Wickeldrahtdurchmessern, optimierten Kernmaterialien und speziellen Wickeltechniken erreicht, um Energieverluste zu minimieren und eine zuverlässige Leistung zu gewährleisten.
Ist diese Induktivität für hohe Frequenzen geeignet?
Ja, die WUE 744025100 ist für den Einsatz in Anwendungen mit hohen Frequenzen, typischerweise im kHz- bis niedrigen MHz-Bereich, konzipiert. Das Kernmaterial und die Wicklung sind so optimiert, dass sie sowohl niederfrequente Energieübertragung als auch die Signalverarbeitung bei höheren Frequenzen mit minimalen Verlusten bewältigen.
