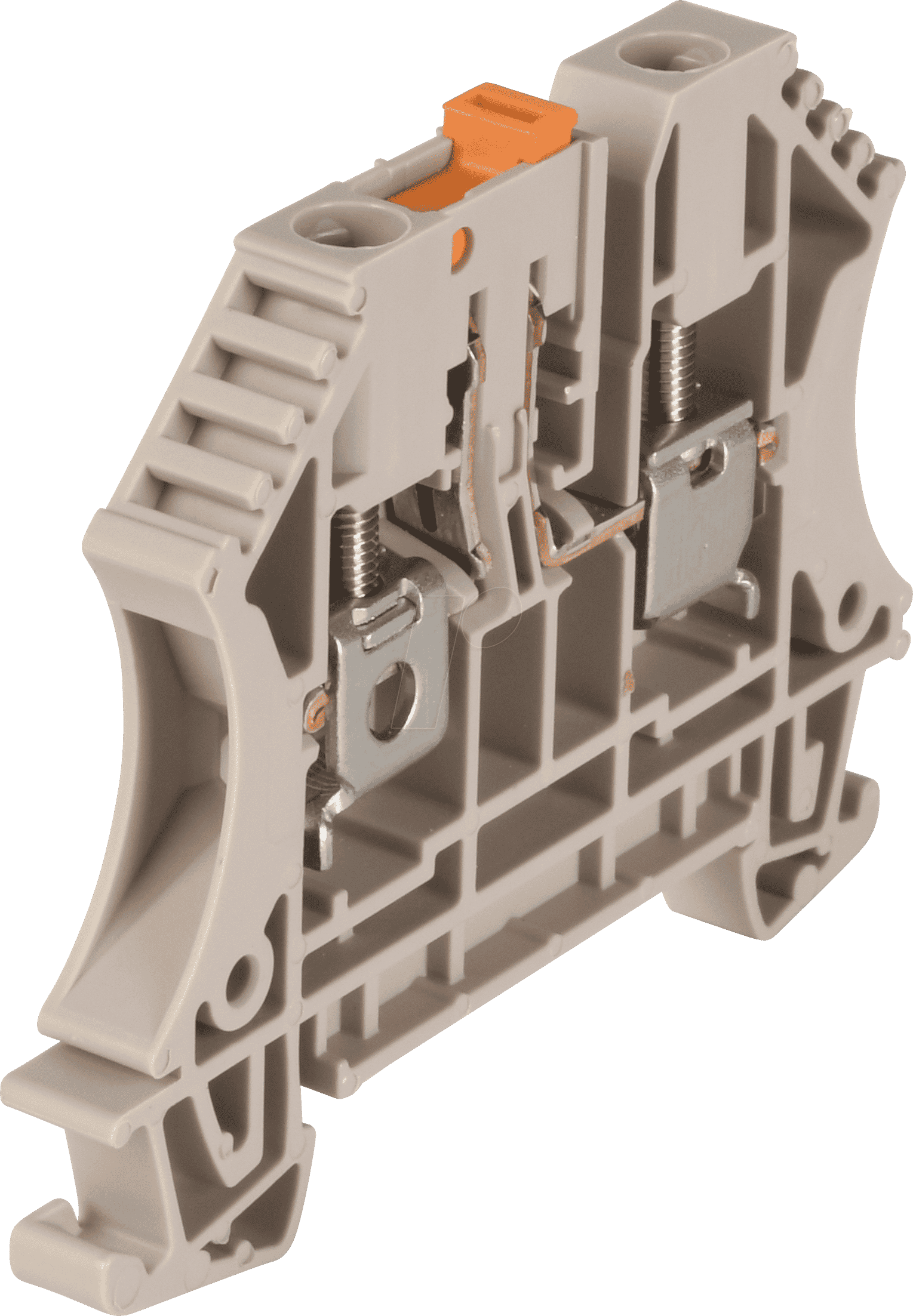

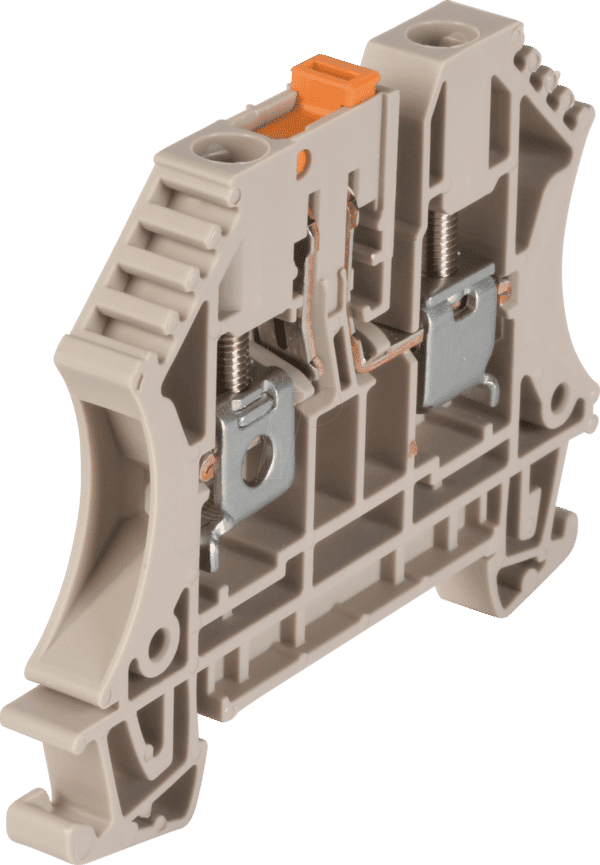

Präzision und Sicherheit in der Elektroinstallation: Die WTR 4 STB Prüftrenn-Reihenklemme Klippon® Connect
Die WTR 4 STB Prüftrenn-Reihenklemme aus der Klippon® Connect W-Serie in Beige ist die optimale Lösung für Elektrotechniker und Anlagenbauer, die eine zuverlässige und sichere Trennung sowie Prüfmöglichkeit in elektrischen Anlagen benötigen. Sie adressiert die Herausforderung, auch unter anspruchsvollen Bedingungen eine klare Schnittstelle für Messungen und Wartungsarbeiten zu schaffen, ohne die Integrität des Gesamtsystems zu gefährden.
Überragende Leistung und Zuverlässigkeit für Ihre Anforderungen
Im Vergleich zu Standard-Reihenklemmen bietet die WTR 4 STB Prüftrenn-Reihenklemme signifikante Vorteile, die sie zur überlegenen Wahl für anspruchsvolle elektrische Installationen machen:
- Sichere Trennung: Die integrierte Prüf- und Trennfunktion ermöglicht ein gefahrloses Isolieren von Stromkreisen für Wartungs- und Prüfzwecke. Dies reduziert das Risiko von Kurzschlüssen und Personenschäden erheblich.
- Hohe Strombelastbarkeit: Konzipiert für den professionellen Einsatz, bewältigt diese Klemme zuverlässig höhere Stromstärken als viele vergleichbare Produkte, was ihre Anwendbarkeit in einer breiteren Palette von Projekten sicherstellt.
- Robustes Design: Die W-Serie von Klippon® Connect steht für Langlebigkeit. Das Gehäusematerial und die Kontakte sind auf maximale Beständigkeit gegen mechanische Belastungen und Umwelteinflüsse ausgelegt.
- Einfache Montage und Handhabung: Dank des intelligenten Klippon® Connect Systems ist die Installation schnell und unkompliziert, was wertvolle Zeit auf der Baustelle spart. Die Bedienung der Trenn- und Prüffunktion ist intuitiv gestaltet.
- Klare Kennzeichnungsmöglichkeiten: Die Klemmen bieten ausreichend Platz für Beschriftungen, was die Identifikation von Stromkreisen und die Dokumentation erleichtert und somit die Fehlersuche und Wartung vereinfacht.
Technische Exzellenz und Materialgüte der WTR 4 STB
Die WTR 4 STB Prüftrenn-Reihenklemme vereint fortschrittliche technische Merkmale mit hochwertigen Materialien, um maximale Leistung und Sicherheit zu gewährleisten. Die Auswahl der Werkstoffe ist entscheidend für die Zuverlässigkeit und Lebensdauer der Komponente.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Prüftrenn-Reihenklemme |
| Serie | Klippon® Connect W-Serie |
| Farbe | Beige |
| Nennspannung | 690 V (gemäß IEC 60947-7-1) |
| Nennstrom | 32 A (gemäß IEC 60947-7-1) |
| Anschlussquerschnitt (flexibel/starr) | 0,5 mm² – 6 mm² (feindrähtig mit Aderendhülse) / 0,5 mm² – 6 mm² (eindrahtig) |
| Anzahl der Anschlüsse | 4 |
| Montageart | TS 35 Tragschiene |
| Gehäusematerial | Hochwertiger technischer Kunststoff, halogenfrei und flammhemmend nach UL94 V-0 |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, vernickelt für optimale Kontaktierung und Korrosionsbeständigkeit |
| Prüfanschluss | Integrierter Anschluss für Prüfstecker (4 mm Prüfspitzen) |
| Trennfunktion | Manuell betätigbarer Schieber zur sicheren Unterbrechung des Stromkreises |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
Intelligentes Design für maximale Funktionalität
Die WTR 4 STB ist mehr als nur eine Klemme; sie ist eine durchdachte Komponente, die speziell für die Anforderungen moderner Elektroinstallationen entwickelt wurde:
- Kompaktes Bauformat: Trotz ihrer hohen Leistungsfähigkeit ist die Klemme platzsparend konzipiert, was die Integration in Verteiler und Schaltschränke erleichtert, selbst bei begrenztem Raum.
- Modulare Bauweise: Die Klippon® Connect W-Serie ermöglicht eine flexible Zusammenstellung von Reihenklemmenblöcken. Die Prüftrenn-Reihenklemme kann nahtlos in bestehende oder neu zu erstellende Blöcke integriert werden.
- Einfache Prüfspitzen-Integration: Der integrierte Prüfanschluss erlaubt das direkte Aufstecken von Standard-Prüfspitzen (4 mm). Dies vereinfacht Messungen während des Betriebs, da keine zusätzliche Verdrahtung oder Adapter nötig sind.
- Sichtbare Trennstellung: Der Schieber zur Trennung ist eindeutig erkennbar und signalisiert visuell den Zustand des Stromkreises, was die Sicherheit bei Wartungsarbeiten erhöht.
- Optimierte Aderführung: Die Konstruktion der Anschlussräume sorgt für eine sichere und geführte Aufnahme der Leiter, was ein Verhindern von abstehenden Litzen ermöglicht und somit die Anschlussqualität verbessert.
Anwendungsbereiche und Einsatzszenarien
Die WTR 4 STB Prüftrenn-Reihenklemme findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von Anwendungen Einsatz:
- Industrielle Automatisierung: In Schaltanlagen für Maschinen, Fördertechnik und Prozesssteuerungen zur sicheren Trennung und Überwachung von Motorkreisen, Sensorik und Aktuatorik.
- Gebäudeautomation: Für die Verteilung und Überwachung von Stromkreisen in komplexen Gebäudemanagementsystemen, Beleuchtungstechnik und Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Schaltschrankbau: Als Standardkomponente für die Erstellung von normgerechten und wartungsfreundlichen Schaltschränken für diverse Branchen.
- Energieverteilungssysteme: In Unterverteilungen und Hauptverteilungen, wo eine sichere Trennung für Wartungsarbeiten unerlässlich ist.
- Prüfumgebungen: Ideal für Labore und Prüffeldern, wo eine wiederholbare und sichere elektrische Anbindung sowie Trennung von Testaufbauten erforderlich ist.
- Erneuerbare Energien: In Anlagen zur Stromerzeugung aus erneuerbaren Quellen wie Photovoltaik oder Windkraft, wo eine zuverlässige und sichere elektrische Infrastruktur gewährleistet sein muss.
Häufig gestellte Fragen zu WTR 4 STB – Prüftrenn-Reihenklemme Klippon® Connect, W-Serie beige
Was ist der Hauptzweck einer Prüftrenn-Reihenklemme?
Eine Prüftrenn-Reihenklemme dient primär dazu, einen elektrischen Stromkreis für Mess- und Prüfzwecke sicher trennen zu können, ohne die komplette Anlage abschalten zu müssen. Dies ermöglicht detaillierte Messungen der Spannung, des Stroms oder des Isolationswiderstands an einem spezifischen Punkt der Installation.
Für welche Leiterquerschnitte ist die WTR 4 STB geeignet?
Die WTR 4 STB Prüftrenn-Reihenklemme ist für Leiterquerschnitte von 0,5 mm² bis 6 mm² sowohl für massive als auch für feindrähtige Leiter (mit Aderendhülse) ausgelegt. Dies deckt die gängigsten Querschnitte für Steuerungs- und Leistungsanwendungen ab.
Wie funktioniert die Trennfunktion der Klemme?
Die Trennfunktion wird über einen manuellen Schieber betätigt. Durch Umlegen dieses Schiebers wird der Stromkreis physisch unterbrochen. Der Schieber ist so konzipiert, dass er eine klare optische Anzeige des Schaltzustandes bietet und ein versehentliches Zurückschieben verhindert.
Kann die Klemme auch für Messungen im laufenden Betrieb verwendet werden?
Ja, die WTR 4 STB verfügt über einen integrierten Prüfanschluss, der speziell für die Aufnahme von 4 mm Prüfspitzen konzipiert ist. Dies ermöglicht das Messen von Spannungen und anderen elektrischen Parametern, während der Stromkreis unter Last steht, sofern dies die Sicherheitsvorschriften des jeweiligen Anwendungsfalls erlauben.
Ist die WTR 4 STB für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WTR 4 STB Prüftrenn-Reihenklemme ist nach den Standard-IEC-Normen für allgemeine industrielle Anwendungen konzipiert und verfügt über ein Gehäusematerial, das halogenfrei und flammhemmend ist. Für spezifische explosionsgefährdete Bereiche (ATEX-Zonen) sind spezielle Zertifizierungen und Produktvarianten erforderlich, die bei der Auswahl berücksichtigt werden müssen.
Welche Vorteile bietet das Klippon® Connect System?
Das Klippon® Connect System, zu dem die WTR 4 STB gehört, zeichnet sich durch seine schnelle und einfache Montage auf einer 35 mm Tragschiene aus. Die Klemmen lassen sich modular zu Blöcken zusammenfügen, was eine hohe Flexibilität bei der Schaltschrankgestaltung ermöglicht und die Installationszeit reduziert.
Wie wird die Langlebigkeit der Klemme sichergestellt?
Die Langlebigkeit der WTR 4 STB wird durch die Verwendung hochwertiger Materialien wie einer robusten, halogenfreien Kunststoffummantelung und einer vernickelten Kupferlegierung für die Kontakte gewährleistet. Diese Materialien sind resistent gegen Korrosion, mechanische Beanspruchung und bieten eine dauerhaft zuverlässige elektrische Verbindung über einen weiten Temperaturbereich.
