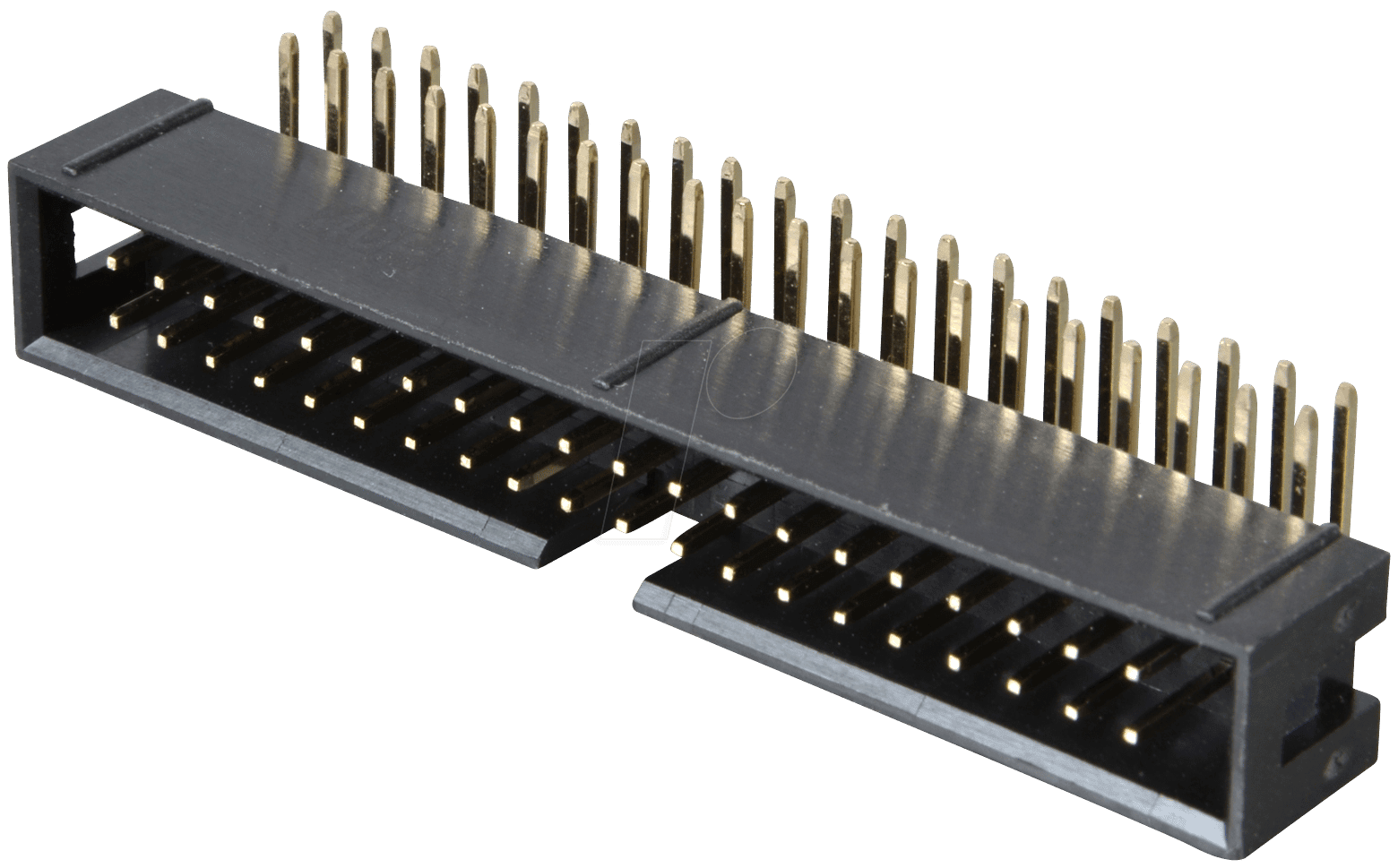

WSL 40W – Wannenstecker, 40-polig, gewinkelt: Präzision für anspruchsvolle Verbindungen
Der WSL 40W Wannenstecker mit seiner 40-poligen, gewinkelten Ausführung adressiert Ingenieure, Techniker und Entwickler, die eine zuverlässige und platzsparende Signalübertragung in komplexen elektronischen Systemen benötigen. Wenn Standardsteckverbinder an ihre Grenzen stoßen oder eine optimierte Kabelführung gefordert ist, bietet dieser spezialisierte Stecker eine herausragende Lösung zur Vermeidung von Interferenzen und zur Gewährleistung stabiler Datenflüsse.
Überlegene Konnektivität und Signalintegrität
Im Vergleich zu herkömmlichen, geraden Steckverbindern oder Lösungen mit geringerer Polzahl ermöglicht der WSL 40W eine dichtere Bestückung und eine effizientere Raumnutzung auf Leiterplatten und in Gehäusen. Die 40 Kontakte auf engstem Raum garantieren eine hohe Datenübertragungsrate und ermöglichen die gleichzeitige Verarbeitung einer Vielzahl von Signalen. Die gewinkelte Bauform ist ein entscheidender Vorteil in Umgebungen, wo vertikaler Platz limitiert ist. Sie erlaubt eine signifikant verbesserte Kabelführung, reduziert mechanische Belastungen auf die Anschlüsse und minimiert das Risiko von Knicken oder Beschädigungen der empfindlichen Kabeladern. Dies führt direkt zu einer erhöhten Langlebigkeit und Zuverlässigkeit der gesamten Verbindung.
Technische Spezifikationen und Konstruktionsmerkmale
Der WSL 40W Wannenstecker ist ein Produkt höchster Ingenieurskunst, konzipiert für anspruchsvolle Anwendungen, bei denen Leistung, Zuverlässigkeit und Präzision im Vordergrund stehen. Seine Konstruktion berücksichtigt die Notwendigkeit einer robusten und gleichzeitig filigranen Verbindung, die den steigenden Anforderungen moderner Elektronik gerecht wird.
Materialien und Fertigungsqualität
Die Gehäusematerialien des WSL 40W werden sorgfältig ausgewählt, um eine optimale Balance zwischen mechanischer Stabilität, elektrischer Isolation und Temperaturbeständigkeit zu gewährleisten. Hochwertige Kunststoffe, oft thermoplastische Polymere wie PBT (Polybutylenterephthalat) oder ähnliche Materialien, bieten eine exzellente Dimensionsstabilität und Widerstandsfähigkeit gegenüber chemischen Einflüssen sowie mechanischer Beanspruchung. Diese Materialien sind typischerweise halogenfrei und erfüllen strenge Umwelt- und Sicherheitsnormen. Die Kontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt, die eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit aufweist. Eine Edelmetallbeschichtung, beispielsweise mit Gold (Au), wird oft im Bereich der Kontaktflächen eingesetzt, um eine extrem geringe Übergangswiderstand und eine sichere, langanhaltende Verbindung zu gewährleisten, selbst unter widrigen Umgebungsbedingungen.
Design und Ergonomie für die Installation
Die gewinkelte Ausführung des WSL 40W ist nicht nur ein Designmerkmal, sondern eine funktionale Notwendigkeit für die Optimierung von Bauraum und Kabelführung. Die 90-Grad-Winkelung ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf einer Leiterplatte und in einem Gehäuse. Dies ist besonders relevant in kompakten elektronischen Geräten, Messinstrumenten, industriellen Steuerungen oder Telekommunikationshardware. Die Steckkontakte sind präzise gefertigt, um einen sicheren und festen Sitz zu gewährleisten, der auch Vibrationen und Stoßbelastungen standhält. Eine durchdachte Formgebung der Steckergehäuse und der Kontaktöffnungen erleichtert das Einstecken und Herausziehen, ohne dabei unnötige Kraft aufwenden zu müssen oder die Gefahr von Beschädigungen zu erhöhen.
Elektrische Leistungsfähigkeit und Signalintegrität
Mit 40 Polen bietet der WSL 40W eine hohe Kontaktdichte, die für die Übertragung einer großen Anzahl von digitalen und analogen Signalen unerlässlich ist. Die präzise Anordnung und Isolierung der einzelnen Kontakte minimiert die Gefahr von Übersprechen (Crosstalk) und elektromagnetischen Interferenzen (EMI). Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere bei Hochfrequenzanwendungen oder der Übertragung von empfindlichen Sensorsignalen. Die geringen Übergangswiderstände der Kontakte sorgen für minimale Signalverluste und eine präzise Spannungsversorgung.
Einsatzgebiete und Anwendungsbereiche
Der WSL 40W Wannenstecker findet breite Anwendung in professionellen Elektronikbereichen. Dazu zählen unter anderem:
- Industrielle Automatisierung: Steuerungssysteme, SPS-Module, Sensoranbindungen und Datenprotokolle in Produktionsanlagen.
- Medizintechnik: Diagnosegeräte, Patientenmonitorsysteme und Laborausstattung, wo Zuverlässigkeit und Signalreinheit oberste Priorität haben.
- Telekommunikation: Basisstationen, Netzwerkkomponenten und Signalverarbeitungseinheiten.
- Prüf- und Messtechnik: Hochpräzise Messgeräte, Oszilloskope und Analyseinstrumente.
- Embedded Systems: Entwicklung komplexer eingebetteter Systeme, bei denen viele Schnittstellen auf kleinem Raum benötigt werden.
- Forschung und Entwicklung: Prototypenbau und Entwicklung von neuen elektronischen Geräten.
Produktdetails WSL 40W – Wannenstecker, 40-polig, gewinkelt
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Wannenstecker, gewinkelt |
| Anzahl der Pole | 40-polig |
| Bauform | Gewinkelt (90 Grad) |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Edelmetallbeschichtung (z.B. Goldauflage) |
| Gehäusematerial | Hochleistungsthermoplast (z.B. PBT), halogenfrei |
| Elektrische Belastbarkeit | Ausgelegt für professionelle Signalanwendungen, spezifikationsabhängig (bitte Datenblatt konsultieren) |
| Mechanische Stabilität | Robustes Design für sichere Fixierung und Vibrationsfestigkeit |
| Temperaturbereich | Optimiert für professionelle Umgebungen, typischerweise -40°C bis +85°C oder höher |
| Montageart | Lötfahnen oder kompatible Anschlussmethoden für Leiterplattenmontage |
| Besondere Merkmale | Platzsparende gewinkelte Bauform zur Optimierung der Kabelführung und Reduzierung von Bauraum. |
FAQ – Häufig gestellte Fragen zu WSL 40W – Wannenstecker, 40-polig, gewinkelt
Was sind die Hauptvorteile der gewinkelten Ausführung gegenüber einer geraden Variante?
Die gewinkelte Ausführung des WSL 40W Wannensteckers bietet signifikante Vorteile bei der Kabelführung. Sie ermöglicht eine deutlich optimierte Platzierung der Kabelstränge in kompakten Geräten und reduziert die mechanische Belastung auf die Anschlussstellen, was die Lebensdauer und Zuverlässigkeit der Verbindung erhöht.
Für welche Arten von Signalen ist der WSL 40W Wannenstecker am besten geeignet?
Der WSL 40W ist durch seine hohe Polzahl und die präzise Konstruktion ideal für die Übertragung einer Vielzahl von Signalen. Dies umfasst sowohl digitale als auch analoge Signale, einschließlich Hochfrequenzsignale, serieller Schnittstellen und Bussysteme, bei denen eine hohe Signalintegrität und geringe Interferenzen erforderlich sind.
Welche Arten von Geräten oder Branchen profitieren am meisten von diesem speziellen Stecker?
Dieser Stecker ist besonders vorteilhaft für Branchen und Anwendungen, die hohe Anforderungen an Kompaktheit, Zuverlässigkeit und Signalqualität stellen. Dazu gehören die industrielle Automatisierung, Medizintechnik, Telekommunikation, Prüf- und Messtechnik sowie die Entwicklung anspruchsvoller Embedded Systems.
Ist der WSL 40W Wannenstecker für den Einsatz unter extremen Umgebungsbedingungen geeignet?
Ja, die eingesetzten Materialien wie PBT und die Edelmetallbeschichtung der Kontakte sind darauf ausgelegt, auch unter anspruchsvollen Bedingungen wie Temperaturschwankungen, Feuchtigkeit und leichten chemischen Einflüssen eine zuverlässige Funktion zu gewährleisten. Die genauen Spezifikationen für den Einsatzbereich sind dem produktspezifischen Datenblatt zu entnehmen.
Wie wird die Signalintegrität bei 40 Polen sichergestellt?
Die Signalintegrität wird durch eine sorgfältige Anordnung der Kontakte, eine effektive Isolation zwischen den einzelnen Polen und die Minimierung von Übergangswiderständen gewährleistet. Dies reduziert das Risiko von Übersprechen und elektromagnetischen Störungen, selbst bei hoher Signaldichte.
Ist der Stecker einfach auf einer Leiterplatte zu montieren?
Ja, der WSL 40W ist für die Montage auf Leiterplatten konzipiert. Die gewinkelte Bauform und die präzise gefertigten Lötfahnen ermöglichen eine vergleichsweise einfache und sichere Lötverbindung.
Welche Lebensdauer kann man von diesem Wannenstecker erwarten?
Bei sachgemäßer Handhabung und Einsatz innerhalb der spezifizierten Parameter ist eine sehr hohe Lebensdauer zu erwarten. Die Qualität der Materialien und die robuste Konstruktion tragen maßgeblich zur Langlebigkeit und Zuverlässigkeit des Steckverbinders bei, oft im Bereich von vielen Tausend Steckzyklen.
