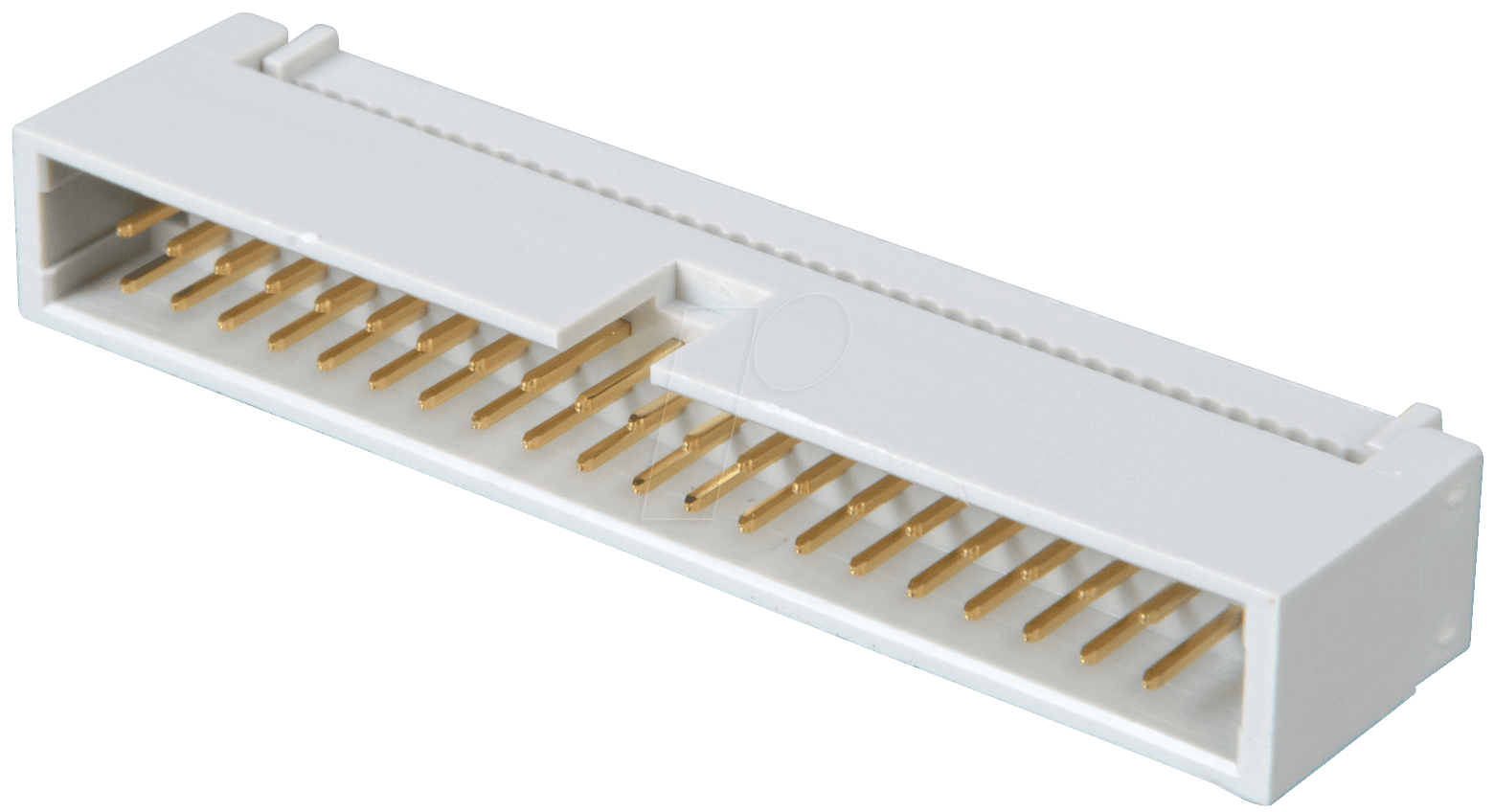

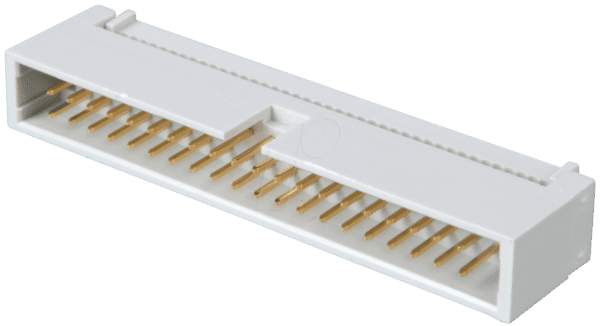

Optimale Verbindungstechnik für anspruchsvolle Anwendungen: WSL 40SK – Wannenstecker, 40-polig, Schneidklemmtechnik
Der WSL 40SK Wannenstecker mit 40 Polen und innovativer Schneidklemmtechnik ist die ideale Lösung für alle, die eine zuverlässige, sichere und effiziente Steckverbindung in ihren Elektronik- und IT-Projekten realisieren möchten. Entwickelt für Ingenieure, Techniker und ambitionierte Bastler, die Wert auf höchste Signalintegrität und Langlebigkeit legen, überwindet dieser Stecker die Einschränkungen herkömmlicher Lötverbindungen und vereinfacht den Anschluss komplexer Kabelbäume.
Herausragende Vorteile des WSL 40SK Wannensteckers
Im Vergleich zu Standardlösungen, die oft zeitaufwändige Lötprozesse erfordern und anfällig für kalte Lötstellen oder mechanische Belastungen sind, bietet der WSL 40SK entscheidende Vorteile, die ihn zur überlegenen Wahl machen:
- Schnelle und Werkzeuglose Montage: Die integrierte Schneidklemmtechnik ermöglicht eine schnelle und absolut werkzeuglose Verbindung der Einzelleiter. Dies spart signifikant Zeit bei der Installation und Wartung.
- Hohe Zuverlässigkeit der Verbindung: Durch das Prinzip der Schneidklemmtechnik wird eine mechanisch robuste und elektrisch leitfähige Verbindung geschaffen, die selbst unter erschütterten Bedingungen stabil bleibt. Die Isolierung des Leiters wird dabei durchtrennt und die blanken Adern fest in die Kontakte eingepresst.
- Vermeidung von Lötfehlern: Das Risiko von kalten Lötstellen, Überschüssen oder Kurzschlüssen, die bei manuellen Lötprozessen auftreten können, entfällt vollständig. Dies gewährleistet eine durchgängig hohe Qualität der Verbindungen.
- Flexibilität und Wiederholbarkeit: Die Schneidklemmtechnik erlaubt bei Bedarf ein einfaches und schnelles Lösen der Verbindungen, um Fehler zu korrigieren oder Konfigurationen zu ändern.
- Kompaktes Design: Trotz der hohen Polzahl von 40 Kontakten ist der Wannenstecker kompakt gehalten, was eine platzsparende Integration in Gehäuse und Schaltschränke ermöglicht.
- Reduzierung des Verkabelungsaufwands: Die Bündelung von 40 Leitern in einem einzigen Stecker vereinfacht das Kabelmanagement erheblich und reduziert die Anzahl einzelner Verbindungen.
Präzision in Material und Konstruktion
Die Auswahl der Materialien und die durchdachte Konstruktion des WSL 40SK Wannensteckers sind entscheidend für seine Leistungsfähigkeit und Langlebigkeit in professionellen Umgebungen.
- Robuste Gehäusematerialien: Das Gehäuse des Steckers ist aus einem widerstandsfähigen und flammhemmenden Kunststoff gefertigt, der eine hohe mechanische Stabilität und Schutz vor Umwelteinflüssen gewährleistet. Dies ist essentiell für den Einsatz in industriellen Umgebungen oder anspruchsvollen Elektronikprojekten.
- Hochleitfähige Kontakte: Die 40 Kontakte bestehen aus einer qualitätsvollen Legierung, die eine optimale elektrische Leitfähigkeit über einen weiten Temperaturbereich sicherstellt. Dies minimiert Signalverluste und sorgt für eine effiziente Signalübertragung. Die Oberflächenveredelung der Kontakte bietet zusätzlichen Schutz vor Korrosion und verbessert die Langzeitstabilität der Verbindung.
- Sicherer Einrastmechanismus: Der Wannenstecker verfügt über einen zuverlässigen Einrastmechanismus, der ein versehentliches Lösen der Verbindung verhindert und gleichzeitig eine einfache Demontage ermöglicht, wenn diese erforderlich ist.
Anwendungsgebiete und technische Spezifikationen
Der WSL 40SK ist prädestiniert für Anwendungen, bei denen eine hohe Dichte an Verbindungen und eine maximale Zuverlässigkeit gefordert sind.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen zur Verbindung von Sensoren, Aktoren und Steuergeräten. Die Robustheit und schnelle Montage sind hier von unschätzbarem Wert.
- Prüf- und Messtechnik: Für den Aufbau von Testaufbauten und Prüfvorrichtungen, bei denen viele Signale gleichzeitig erfasst oder eingespeist werden müssen.
- Prototypenentwicklung und Labor: Vereinfacht den Aufbau und die schnelle Anpassung von Schaltungen, insbesondere wenn viele Datenleitungen oder Steuerungsbefehle gleichzeitig verbunden werden müssen.
- Embedded Systems: Ideal für die Verbindung von komplexen Modulen oder Peripheriegeräten in kompakten Systemen.
- Netzwerk- und Kommunikationsinfrastruktur: Kann in spezifischen Nischenanwendungen für die Verkabelung von Netzwerkhardware oder Kommunikationsgeräten eingesetzt werden.
Produktdetails und technische Merkmale im Überblick
| Kategorie | Details |
|---|---|
| Steckverbinder-Typ | Wannenstecker |
| Polanzahl | 40 |
| Anschlusstechnik | Schneidklemmtechnik |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Oberflächenveredelung |
| Gehäusematerial | Flammhemmender Kunststoff (z.B. ABS oder PBT, je nach Spezifikation) |
| Betriebstemperatur | -40°C bis +85°C (typisch, genaue Spezifikation beachten) |
| Max. Strombelastbarkeit pro Kontakt | Abhängig von Drahtquerschnitt und Kontaktdesign; typischerweise im Bereich von 1-3 A |
| Max. Spannung | Abhängig von Isolationsmaterial und Anwendung; typischerweise im Bereich von 50-300 V |
| Kabeleingang | Geeignet für Leiterquerschnitte von 0,2 mm² bis 0,5 mm² (AWG 24-20) |
FAQ – Häufig gestellte Fragen zu WSL 40SK – Wannenstecker, 40-polig, Schneidklemmtechnik
Was ist Schneidklemmtechnik und welche Vorteile bietet sie?
Die Schneidklemmtechnik ist eine Verbindungsmethode, bei der die Isolierung des Leiters eingeschnitten wird, um die blanke Kupferader freizulegen. Diese freigelegte Ader wird dann in eine speziell geformte Kontaktfeder gedrückt, die sich um den Leiter schließt und sowohl eine mechanisch sichere als auch eine elektrisch leitfähige Verbindung herstellt. Der Hauptvorteil ist die werkzeuglose und schnelle Montage, die Fehlerquellen des Lötens eliminiert und eine hohe Zuverlässigkeit bietet.
Für welche Drahtquerschnitte ist der WSL 40SK Wannenstecker geeignet?
Der WSL 40SK ist typischerweise für die Aufnahme von Einzelleitern mit Querschnitten im Bereich von 0,2 mm² bis 0,5 mm² (entspricht etwa AWG 24 bis AWG 20) ausgelegt. Diese Bandbreite ermöglicht die Verwendung gängiger Litzen für Signal- und Steuerungsanwendungen.
Ist eine Demontage der Verbindung mit dem WSL 40SK möglich?
Ja, die Schneidklemmtechnik erlaubt in den meisten Fällen eine Demontage. Oft ist hierfür ein spezielles Werkzeug oder ein Hebelmechanismus am Stecker vorgesehen, um die Klemmung zu lösen und die Leiter zu entnehmen, ohne sie zu beschädigen.
Welche Umgebungsbedingungen sind für den Einsatz des WSL 40SK geeignet?
Dank seines robusten Gehäusematerials und der sicheren Kontaktierung eignet sich der WSL 40SK für eine Vielzahl von Umgebungsbedingungen, einschließlich industrieller Umgebungen mit Vibrationen. Die typische Betriebstemperatur liegt im Bereich von -40°C bis +85°C, was eine breite Anwendbarkeit sicherstellt. Für extreme Bedingungen sollten jedoch spezifische Produktdatenblätter konsultiert werden.
Kann ich den WSL 40SK auch für höhere Stromstärken verwenden?
Die maximale Strombelastbarkeit pro Kontakt ist begrenzt und hängt stark vom verwendeten Drahtquerschnitt und der spezifischen Auslegung der Kontakte ab. Für den WSL 40SK mit 40 Polen liegt die typische Strombelastbarkeit pro Kontakt meist im Bereich von 1 bis 3 Ampere. Für Anwendungen mit höheren Stromanforderungen sind separate Kabel und Steckverbinder mit entsprechend dimensionierten Kontakten erforderlich.
Wie unterscheidet sich die Zuverlässigkeit von Schneidklemmverbindungen im Vergleich zu Lötverbindungen?
Schneidklemmverbindungen sind oft mechanisch robuster gegenüber Vibrationen und Zugbelastungen als Lötverbindungen, da sie eine Klemmung statt einer gebundenen Verbindung darstellen. Die Gefahr von kalten Lötstellen oder Materialermüdung durch thermische Zyklen ist bei der Schneidklemmtechnik eliminiert. Die elektrische Zuverlässigkeit ist bei fachgerechter Anwendung vergleichbar hoch.
Benötige ich spezielle Werkzeuge zur Installation des WSL 40SK?
Ein entscheidender Vorteil der Schneidklemmtechnik ist die Möglichkeit der werkzeuglosen Montage. Das Einführen der abisolierten Leiter in die Schneidklemmen erfolgt durch manuellen Druck. Gegebenenfalls kann ein einfaches Werkzeug zum Verriegeln oder Lösen der Verbindung erforderlich sein, dies ist jedoch im Vergleich zu Lötwerkzeugen oder Crimpinstrumenten minimal.
