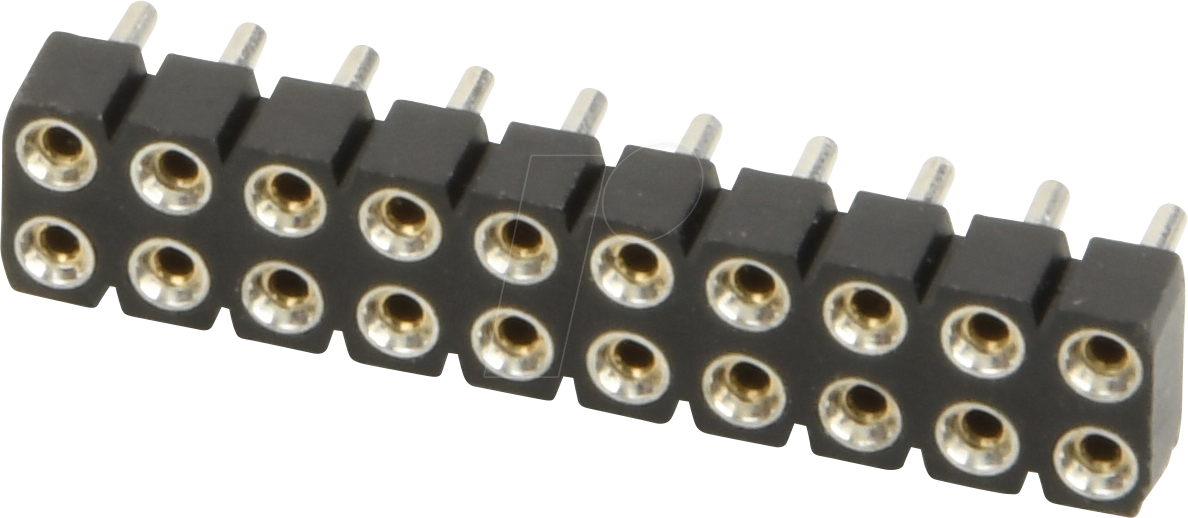

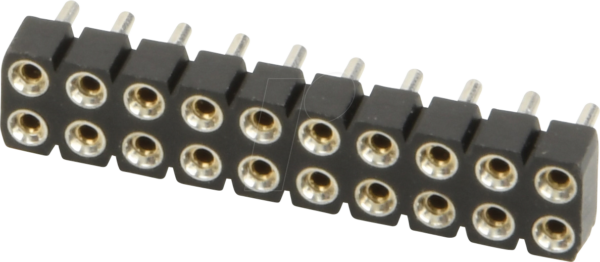

Präzisionsbuchsenleiste W+P 256-020-2: Zuverlässige Verbindung für anspruchsvolle Elektronikprojekte
Wenn es um präzise und stabile Verbindungen in Ihrer Elektronikentwicklung geht, sind Standardlösungen oft nicht ausreichend. Die W+P 256-020-2 Präzisionsbuchsenleiste wurde speziell für Ingenieure, Entwickler und ambitionierte Bastler entwickelt, die höchste Anforderungen an ihre Komponenten stellen. Sie löst das Problem unzureichender Kontaktierung und mangelnder Langlebigkeit, indem sie eine sichere und dauerhafte Schnittstelle für ICs und andere elektronische Bauteile bietet. Diese gerade, 2×10-polige Buchsenleiste im Rastermaß 2,54 mm ist die überlegene Wahl gegenüber weniger robusten Alternativen, da sie auf höchste Signalintegrität und mechanische Stabilität ausgelegt ist.
Konstruktion und Material für maximale Performance
Die W+P 256-020-2 zeichnet sich durch eine Konstruktion aus, die auf Langlebigkeit und zuverlässige elektrische Eigenschaften ausgelegt ist. Das Gehäusematerial, typischerweise ein Hochtemperatur-Thermoplast wie PBT (Polybutylenterephthalat) oder ein ähnliches Polymer mit hoher dielektrischer Festigkeit und Formstabilität, bietet hervorragenden Schutz für die empfindlichen Kontakte. Diese Materialwahl ist entscheidend, um thermische Belastungen während des Lötens oder im Betrieb zu widerstehen, ohne sich zu verformen oder die Isolationseigenschaften zu beeinträchtigen. Im Gegensatz zu billigeren Alternativen, die oft aus weniger widerstandsfähigen Kunststoffen gefertigt sind, garantiert die W+P 256-020-2 eine konstante Leistung über einen breiten Temperaturbereich.
Entwurf und elektrische Eigenschaften
Das Rastermaß von 2,54 mm ist ein etablierter Standard in der Elektronik und ermöglicht eine hohe Kontaktdichte auf begrenztem Raum. Die 2×10-polige Konfiguration bietet mit insgesamt 20 Anschlusspunkten eine flexible Möglichkeit zur Anbindung von Mikrocontrollern, Sensoren, Displays oder Erweiterungsmodulen. Die geradlinige Bauform ist ideal für Aufsteckanwendungen auf Leiterplatten oder für den Einsatz in Gehäusen, wo eine platzsparende und gerichtete Anbindung erforderlich ist. Die Präzision der Pins und die Qualität der Kontaktflächen sind hierbei von höchster Bedeutung. Hochwertige Messingkontakte, oft verzinnt oder vernickelt, gewährleisten eine geringe Übergangswiderstand und eine exzellente Korrosionsbeständigkeit. Diese Faktoren sind entscheidend für die Signalintegrität, insbesondere bei Hochfrequenzanwendungen oder empfindlichen analogen Signalen, wo Rauschen und Signalverluste minimiert werden müssen. Billigere Buchsenleisten können hier aufgrund von ungenauer Fertigung oder minderwertigen Kontaktmaterialien zu erheblichen Problemen führen.
Vorteile der W+P 256-020-2
- Hohe Zuverlässigkeit: Gewährleistet stabile elektrische Verbindungen und minimiert Fehlerquellen in Ihren Schaltungen.
- Präzise Kontaktierung: Das 2,54 mm Rastermaß und die exakte Pin-Geometrie sorgen für eine sichere und kontaktfeste Aufnahme von ICs und Steckverbindern.
- Robustes Gehäuse: Hochtemperaturfester Kunststoff schützt die Kontakte vor mechanischer Beschädigung und thermischer Belastung.
- Vielseitige Anwendung: Geeignet für Prototyping, industrielle Steuerungen, Automotive-Anwendungen und anspruchsvolle Hobbyprojekte.
- Optimale Signalintegrität: Geringe Übergangswiderstände und Korrosionsbeständigkeit der Kontakte erhalten die Qualität Ihrer elektrischen Signale.
- Platzsparende Montage: Die gerade Bauform und die hohe Kontaktdichte ermöglichen eine effiziente Nutzung des verfügbaren Raumes.
- Langfristige Performance: Hochwertige Materialien und präzise Fertigung sichern eine lange Lebensdauer und konstante Leistung.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | W+P |
| Artikelnummer | 256-020-2 |
| Produkttyp | Präzisionsbuchsenleiste / IC-Leiste |
| Bauform | Gerade |
| Rastermaß (Pitch) | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 10 |
| Gesamtanzahl der Pins | 20 |
| Kontaktmaterial (typisch) | Messing, verzinnt oder vernickelt |
| Gehäusematerial (typisch) | Hochtemperatur-Thermoplast (z.B. PBT) |
| Elektrische Belastbarkeit | Standard für 2,54 mm Raster (abhängig von Applikation, oft bis zu 2A pro Pin) |
| Temperaturbereich | Typischerweise von -40°C bis +105°C (abhängig vom genauen Gehäusematerial) |
| Isolationswiderstand | Hoch (> 10 GΩ) |
| Dielektrische Festigkeit | Ausgezeichnet, schützt vor Überschlägen |
| Montageart | Through-Hole (THT) / Lötbar |
Einsatzmöglichkeiten und Anwendungsgebiete
Die W+P 256-020-2 Präzisionsbuchsenleiste ist ein universell einsetzbares Bauteil, das in zahlreichen Bereichen der Elektronik unverzichtbar ist. Im Bereich der industriellen Automatisierung und Steuerungstechnik findet sie Anwendung zur Anbindung von Sensoren, Aktoren und Kommunikationsmodulen an SPSen oder Mikrocontrollereinheiten. Ihre Robustheit und Zuverlässigkeit sind hierbei entscheidend für den Dauerbetrieb. In der Automobilindustrie wird sie für Diagnoseanschlüsse, Steuergeräte oder zur Erweiterung von Bordelektroniksystemen eingesetzt, wo Vibrationsfestigkeit und Temperaturbeständigkeit gefordert sind.
Für Entwicklungsingenieure und Prototyping-Labore ist diese Buchsenleiste ein Standardwerkzeug zur schnellen und flexiblen Erstellung von Schaltungsaufbauten und Testumgebungen. Sie ermöglicht das einfache Einstecken und Austauschen von integrierten Schaltungen (ICs) wie Mikrocontrollern, FPGAs oder Speicherchips auf Entwicklungsboards. Auch im Bereich der Messtechnik, wo präzise und rauschfreie Signale von größter Bedeutung sind, spielt die W+P 256-020-2 ihre Stärken aus. Hobbyelektroniker und Maker schätzen die Präzisionsbuchsenleiste für ihre hochwertige Verarbeitung und die Gewissheit, eine stabile und langlebige Verbindung für ihre kreativen Projekte zu erhalten.
Die gerade Bauform erleichtert die Montage auf Leiterplatten und ermöglicht eine direkte Anbindung von Komponenten in einer Linie. Das Standard-Rastermaß von 2,54 mm gewährleistet eine breite Kompatibilität mit einer Vielzahl von Steckern, Kabeln und anderen elektronischen Bauteilen. Diese Präzisionsbuchsenleiste ist somit nicht nur ein Verbindungselement, sondern ein integraler Bestandteil, der die Funktionalität und Zuverlässigkeit Ihrer elektronischen Systeme maßgeblich beeinflusst.
FAQ – Häufig gestellte Fragen zu W+P 256-020-2 – Präzisionsbuchsenleiste/IC Leisten , gerade, RM 2,54, 2×10-polig
Was bedeutet „RM 2,54“?
RM steht für Rastermaß. Das Rastermaß von 2,54 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Dies ist ein weit verbreiteter Standard in der Elektronik, der eine hohe Dichte an Anschlüssen auf kleinem Raum ermöglicht und die Kompatibilität mit vielen anderen elektronischen Bauteilen gewährleistet.
Für welche Arten von ICs ist diese Buchsenleiste geeignet?
Diese Präzisionsbuchsenleiste ist universell für die Aufnahme einer breiten Palette von ICs mit entsprechenden Pin-Abständen von 2,54 mm geeignet. Dazu gehören unter anderem DIP (Dual In-line Package) ICs, Mikrocontroller, Logikbausteine, Speicherchips und diverse andere integrierte Schaltungen. Sie dient als sockelartige Schnittstelle, die ein einfaches Einsetzen und Entfernen der ICs ermöglicht.
Kann die Buchsenleiste in feuchten Umgebungen eingesetzt werden?
Obwohl die Buchsenleiste aus hochwertigen Materialien gefertigt ist, die eine gute Beständigkeit aufweisen, ist sie nicht explizit für den Einsatz in extrem feuchten oder korrosiven Umgebungen ausgelegt. Für solche Anwendungen sind spezielle Schutzmaßnahmen oder dafür entwickelte, abgedichtete Steckverbinder erforderlich. Die standardmäßige Vergoldung oder Verzinnung der Kontakte bietet jedoch einen guten Schutz gegen Oxidation.
Wie wird die W+P 256-020-2 auf der Leiterplatte montiert?
Die Montage erfolgt durch Löten. Die Pins der Buchsenleiste werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Leiterplatte verlötet. Dies stellt eine feste und elektrisch leitende Verbindung zwischen der Buchsenleiste und der Leiterbahn her.
Welche Vorteile bietet die gerade Bauform gegenüber einer gewinkelten Buchsenleiste?
Die gerade Bauform ist ideal, wenn die Verbindung parallel zur Leiterplatte oder in einer Linie mit anderen Komponenten erfolgen soll. Sie ermöglicht eine kompakte und geordnete Montage, insbesondere in Gehäusen, und erleichtert das Verlegen von Kabeln oder das Aufstecken von weiteren Modulen in derselben Ebene. Gewinkelte Buchsenleisten werden hingegen eingesetzt, wenn eine 90-Grad-Richtungsänderung der Verbindung benötigt wird.
Ist die Buchsenleiste für hohe Stromstärken geeignet?
Die W+P 256-020-2 ist für typische Signal- und niedrige Stromanwendungen konzipiert. Die elektrische Belastbarkeit pro Pin liegt üblicherweise im Bereich von bis zu 2 Ampere, abhängig von den spezifischen Materialien und der Applikation. Für Anwendungen, die höhere Stromstärken erfordern, sollten spezialisierte Leistungskontakte oder direkt gelötete Verbindungen in Betracht gezogen werden.
Was bedeutet „Präzisionsbuchsenleiste“?
Der Begriff „Präzisionsbuchsenleiste“ hebt die hohe Fertigungsgenauigkeit hervor. Dies bedeutet, dass die Toleranzen bei der Herstellung sehr gering sind, was zu einer exakten und zuverlässigen Kontaktierung der eingesetzten Pins führt. Dies ist essenziell für die Signalintegrität und die Vermeidung von Fehlkontakten, insbesondere bei empfindlichen elektronischen Schaltungen.
