Optimale Verbindungslösungen für anspruchsvolle Elektronikprojekte

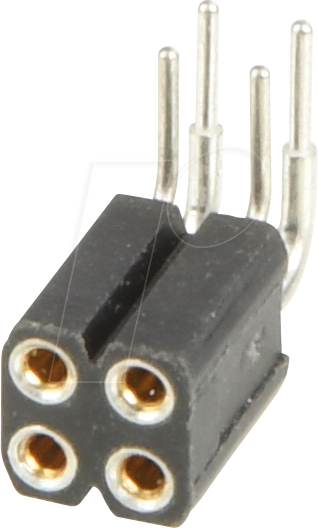

Die W+P 154-004-2 Präzisionsbuchsenleiste, gewinkelt mit einem Rastermaß von 2,54 mm und einer 2×2-poligen Belegung, adressiert präzise die Notwendigkeit zuverlässiger und platzsparender Steckverbindungen in komplexen elektronischen Schaltungen. Sie ist die ideale Wahl für Entwickler, Ingenieure und versierte Hobbyisten, die höchste Ansprüche an Signalintegrität, mechanische Stabilität und einfache Montage stellen, insbesondere in Umgebungen, wo Raum eine kritische Rolle spielt und die Flexibilität der Verdrahtung durch gewinkelte Anschlüsse optimiert werden muss.
Überlegene Präzision und Zuverlässigkeit
Die W+P 154-004-2 hebt sich von Standardbuchsenleisten durch ihre herausragende Präzision und die garantierte Zuverlässigkeit ab, die für professionelle Anwendungen unerlässlich sind. Das präzise gefertigte Rastermaß von 2,54 mm gewährleistet eine exakte und sichere Verbindung mit kompatiblen Steckern, minimiert Kontaktwiderstände und verhindert unerwünschte Wackelkontakte, die zu Signalverlusten oder Systemausfällen führen könnten. Die 2×2-polige Konfiguration ermöglicht eine kompakte und dennoch übersichtliche Anordnung von vier Anschlusskontakten, was sie besonders wertvoll für die Integration in dicht bestückte Leiterplattenlayouts macht. Im Gegensatz zu minderwertigen Alternativen bietet diese Buchsenleiste eine überlegene mechanische Festigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Exzellenz und Materialgüte
Diese Präzisionsbuchsenleiste wurde unter Berücksichtigung höchster technischer Standards entwickelt. Die Auswahl hochwertiger Materialien für die Kontakte und das Gehäuse gewährleistet nicht nur eine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit, sondern auch eine hohe mechanische Belastbarkeit. Die gewinkelte Bauform ist strategisch konzipiert, um die Verdrahtung auf der Leiterplatte zu optimieren und den vertikalen Platzbedarf zu reduzieren. Dies erleichtert die Montage und Wartung von elektronischen Geräten und ermöglicht kompaktere Gehäusedesigns, ein entscheidender Vorteil in vielen Anwendungsbereichen der modernen Elektronik.
- Präzises Rastermaß: Ein exaktes Rastermaß von 2,54 mm sorgt für sichere und verlustfreie Verbindungen mit entsprechenden Gegenstücken.
- Kompakte 2×2-Pol-Belegung: Ermöglicht eine effiziente Raumnutzung auf der Leiterplatte bei gleichzeitig übersichtlicher Anschlussführung.
- Gewinkelte Ausführung: Optimiert die Verkabelung auf der Platine und reduziert den vertikalen Bauraum, ideal für flache Gehäuse.
- Hohe Signalintegrität: Minimiert Kontaktwiderstände und sorgt für eine zuverlässige Daten- und Signalübertragung.
- Mechanische Stabilität: Robuste Konstruktion für langlebigen Einsatz, auch unter dynamischer Belastung.
- Einfache Montage: Optimiert für gängige Lötverfahren und schnelle Integration in bestehende oder neue Designs.
Anwendungsbereiche und Einsatzszenarien
Die W+P 154-004-2 Präzisionsbuchsenleiste ist ein vielseitiger Baustein für eine breite Palette von elektronischen Applikationen. Sie eignet sich hervorragend für die Verdrahtung von Sensoren, Aktoren, Displaymodulen und Kommunikationsschnittstellen auf Leiterplatten in Geräten wie Industrieautomatisierungssystemen, Medizintechnik, Mess- und Prüfgeräten, Prototypenentwicklungen im Bereich IoT (Internet of Things) sowie in fortschrittlichen Hobby-Elektronikprojekten. Die gewinkelte Bauform ist besonders vorteilhaft, wenn die Anschlusskabel parallel zur Leiterplatte geführt werden müssen, um beispielsweise den Einbau in schmale oder flache Gehäuse zu ermöglichen.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Präzisionsbuchsenleiste |
| Hersteller-Artikelnummer | 154-004-2 |
| Hersteller | W+P |
| Anzahl der Pole | 4 (2×2-polig) |
| Rastermaß (Pitch) | 2,54 mm |
| Ausrichtung | Gewinkelt (90°) |
| Montageart | Through-Hole (THT) – Lötbar |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP für gute thermische und elektrische Eigenschaften) |
| Kontaktmaterial | Vergoldetes Phosphorbronze oder Messing (für hervorragende Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig vom spezifischen Materialdatenblatt des Herstellers) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Durchgangswiderstand | ≤ 20 mΩ nach dem Löten |
| Nennstrom pro Kontakt | Typischerweise 1 A bis 3 A (abhängig vom Kontaktdesign und Leiterbahnbreite) |
| Spannungsfestigkeit | 1000 V AC/DC für 1 Minute |
| Geeignet für | Prototyping, Leiterplattenverdrahtung, industrielle Steuerung, Messtechnik, IoT-Geräte, Hobby-Elektronik |
| Zulassungen | RoHS-konform (Standard für moderne Elektronikbauteile) |
Häufig gestellte Fragen zu W+P 154-004-2 – Präzisionsbuchsenleiste, gewinkelt, RM 2,54, 2×2-polig
Was bedeutet das Rastermaß von 2,54 mm und warum ist es wichtig?
Das Rastermaß (Pitch) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein Rastermaß von 2,54 mm ist ein weit verbreiteter Standard in der Elektronik (oft als 0,1 Zoll bezeichnet), der eine optimale Kompatibilität mit einer Vielzahl von Steckverbindern und Komponenten sicherstellt. Dies garantiert eine präzise und zuverlässige elektrische Verbindung und minimiert das Risiko von Kurzschlüssen oder fehlerhaften Kontakten.
Für welche Art von Projekten ist die gewinkelte Bauform am besten geeignet?
Die gewinkelte Bauform ist ideal für Anwendungen, bei denen die Kabel parallel zur Leiterplatte geführt werden müssen, um den Platzbedarf zu minimieren. Dies ist besonders nützlich in flachen Gehäusen, bei der Verdrahtung von Komponenten, die nahe an der Oberfläche der Platine montiert sind, oder wenn eine geordnete Kabelorganisation auf der Leiterplatte gewünscht ist.
Welche Art von Steckverbindern können mit dieser Buchsenleiste verwendet werden?
Diese Präzisionsbuchsenleiste ist für die Aufnahme von Steckern mit einem entsprechenden Rastermaß von 2,54 mm ausgelegt. Dazu gehören typischerweise Stiftleisten (Header) mit 2,54 mm Rastermaß, Dupont-Stecker oder andere kompatible Buchsensteckverbinder.
Ist die Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Die Verwendung von hochwertigen Materialien wie einem Hochtemperatur-Kunststoffgehäuse und vergoldeten Kontakten verleiht der Buchsenleiste eine gute Beständigkeit gegenüber Umwelteinflüssen. Für extrem raue Umgebungen (z.B. hohe Luftfeuchtigkeit, extreme Temperaturen, chemische Exposition) sollten jedoch spezifische, für solche Bedingungen zertifizierte Buchsenleisten in Betracht gezogen werden. Die hier beschriebene Leiste ist für allgemeine professionelle Anwendungen ausgelegt.
Welchen Vorteil bietet die 2×2-polige Belegung gegenüber einer einreihigen Leiste?
Die 2×2-polige (zweireihige) Belegung ermöglicht die Unterbringung von vier Anschlusspunkten auf einer kleineren Fläche der Leiterplatte im Vergleich zu einer einreihigen Leiste mit der gleichen Anzahl von Kontakten. Dies ist besonders vorteilhaft für kompakte Designs und wenn eine logische Trennung von Signalführungen auf der Platine gewünscht ist.
Wie wird die Buchsenleiste auf der Leiterplatte montiert?
Die W+P 154-004-2 ist eine Through-Hole (THT) Komponente. Das bedeutet, dass die Anschluss-Pins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite verlötet werden. Dies sorgt für eine sehr robuste mechanische Verbindung.
Ist das Produkt RoHS-konform?
Ja, Produkte von renommierten Herstellern wie W+P, die für den Einsatz in der Elektronik bestimmt sind, entsprechen in der Regel der RoHS-Richtlinie (Restriction of Hazardous Substances), welche die Verwendung von bestimmten gefährlichen Stoffen beschränkt. Dies ist ein Standard für moderne Elektronikbauteile.
