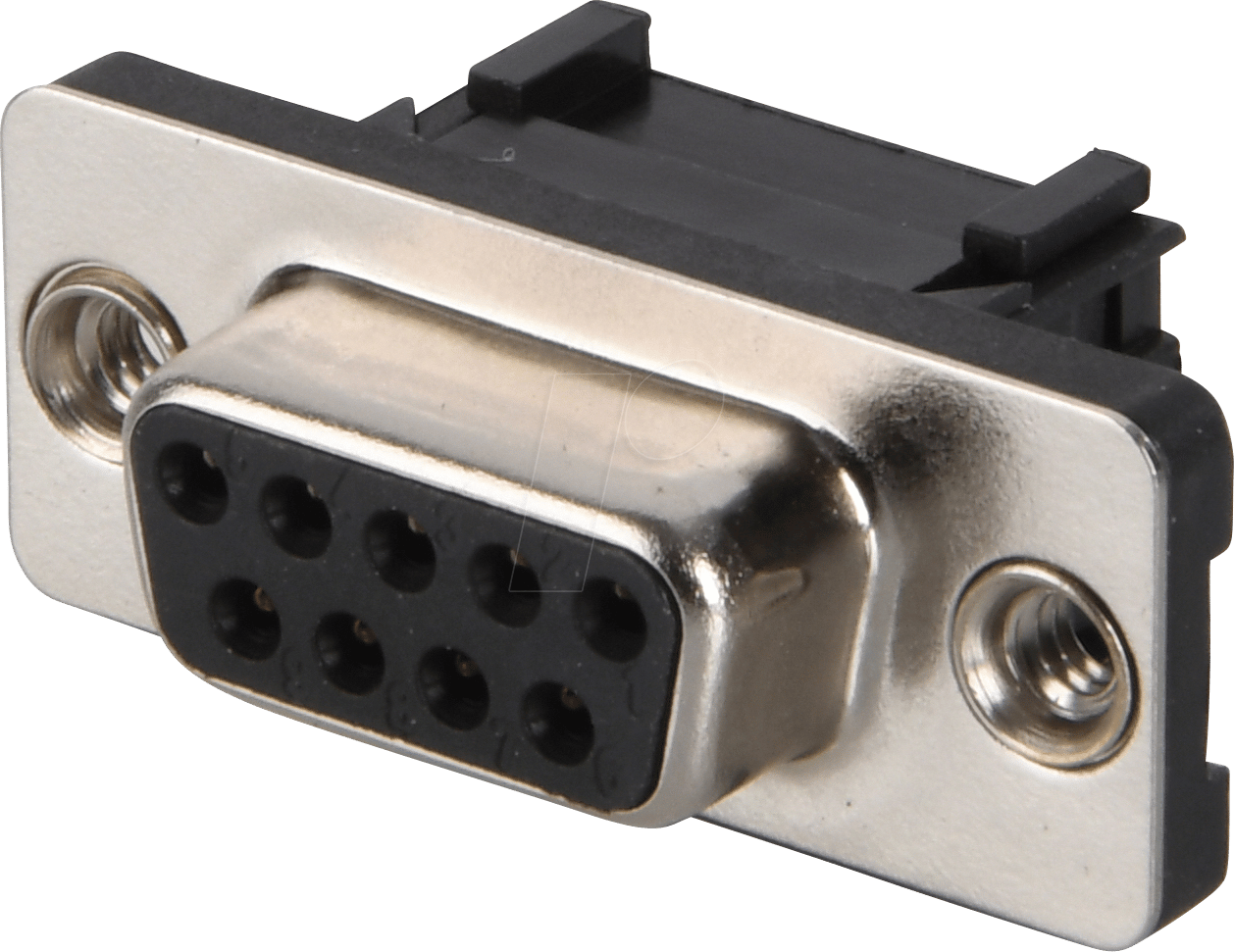

W+P 114-09-2-1-0: Die Professionelle D-SUB Buchse für Zuverlässige IDC-Flachbandkabelverbindungen
Suchen Sie eine robuste und zuverlässige Lösung für die einfache Anbindung von IDC-Flachbandkabeln an Geräte oder Steuerungen? Die W+P 114-09-2-1-0 D-SUB Buchse mit 9 Polen ist die ideale Wahl für professionelle Anwender in der Automatisierungstechnik, im Maschinenbau und in der Elektronikentwicklung, die Wert auf Langlebigkeit und exzellente Signalübertragung legen.
Maximale Konnektivität und Einfachheit: Vorteile der W+P 114-09-2-1-0
Diese D-SUB Buchse wurde speziell für die unkomplizierte und sichere Terminierung von IDC-Flachbandkabeln entwickelt. Durch die integrierte Schneidklemme-Technologie wird das Abisolieren und Verpressen der einzelnen Leiter überflüssig. Dies spart signifikant Zeit bei der Installation und minimiert das Risiko von Montagefehlern, was sie zu einer überlegenen Alternative zu herkömmlichen Lötverbindungen oder aufwendigeren Stecksystemen macht. Die 9-polige Ausführung bietet dabei ausreichend Anschlussmöglichkeiten für eine Vielzahl von serielle Schnittstellen und Steuerungsanwendungen.
- Zeitsparende Installation: Dank der IDC-Technologie (Insulation Displacement Connector) entfällt das lästige Abisolieren der Einzelleiter. Das spart wertvolle Zeit und reduziert den Montageaufwand erheblich.
- Hohe Zuverlässigkeit: Die präzise gefertigten Kontakte und das robuste Gehäuse gewährleisten eine stabile und störungsfreie Signalübertragung über lange Zeiträume, selbst unter anspruchsvollen Umgebungsbedingungen.
- Reduzierung von Fehlern: Die einfache und eindeutige Kontaktierung minimiert das Risiko von Kurzschlüssen oder falschen Verbindungen, was zu einer erhöhten Systemstabilität führt.
- Standardisierte Schnittstelle: Die D-SUB Bauform ist ein etablierter Standard, was die Kompatibilität mit einer breiten Palette von Geräten und Peripheriegeräten sicherstellt.
- Kompaktes Design: Die Buchse bietet eine effiziente Raumnutzung auf Platinen oder in Gehäusen, was besonders in kompakter Bauweise relevant ist.
Technische Spezifikationen und Qualitätsmerkmale
Die W+P 114-09-2-1-0 zeichnet sich durch sorgfältig ausgewählte Materialien und eine präzise Verarbeitung aus, um eine erstklassige Performance und Langlebigkeit zu gewährleisten. Die Wahl des richtigen Steckverbinders ist entscheidend für die Integrität Ihrer Datenverbindungen und die Zuverlässigkeit Ihrer Systeme. Diese D-SUB Buchse ist darauf ausgelegt, auch in industriellen Umgebungen den höchsten Anforderungen gerecht zu werden.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB Buchse |
| Polanzahl | 9-polig |
| Anschlussart (Kabel) | IDC (Insulation Displacement Connector) für Flachbandkabel |
| Gehäusematerial | Hochwertiger Thermoplast (z.B. PBT), UL94V-0 klassifiziert für Flammwidrigkeit |
| Kontaktmaterial | Phosphorbronze mit einer robusten Vergoldung (typischerweise 1µm oder mehr) zur Gewährleistung exzellenter Leitfähigkeit und Korrosionsbeständigkeit |
| Anzahl der Kontaktdurchgänge | 9 |
| Nennspannung | Bis zu 300V AC/DC (abhängig von der genauen Spezifikation und den Umgebungsbedingungen) |
| Nennstrom | Bis zu 1A pro Kontakt (abhängig von der genauen Spezifikation und der Kontakttemperatur) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +105°C, was eine breite Einsatzmöglichkeit ermöglicht |
| Schutzart (nach Montage) | Integrierter Schutz vor Staub und Feuchtigkeit ist bei D-SUB-Verbindungen stark vom Gehäuse und der Verbindungsumgebung abhängig. Die Buchse selbst bietet eine solide Basis für eine dichte Steckverbindung. |
| Montageart | Geeignet für direkte Montage auf Leiterplatten (SMD oder THT, je nach genauer Variante) oder als freie Buchse für Kabelkonfektionierung mit entsprechenden Flachbandkabel-Steckern. |
| Kompatibilität | Standardisierte D-SUB Schnittstelle, ideal für serielle RS-232/RS-422/RS-485 Kommunikation, Steuerungsaufgaben und Datenerfassung. |
Anwendungsbereiche: Wo die W+P 114-09-2-1-0 überzeugt
Die Vielseitigkeit der W+P 114-09-2-1-0 D-SUB Buchse macht sie zu einem unverzichtbaren Bauteil in zahlreichen Applikationen. Ihre einfache Handhabung in Kombination mit der hohen Zuverlässigkeit prädestiniert sie für den Einsatz in:
- Industrielle Automatisierung: Zur Verbindung von SPS-Systemen (Speicherprogrammierbare Steuerungen) mit Peripheriegeräten wie Sensoren, Aktoren oder HMI-Panels. Die robuste Bauweise und die flammwidrigen Materialien gewährleisten Sicherheit im anspruchsvollen Umfeld.
- Maschinenbau: Für die Verkabelung von Steuerungen, Messgeräten oder Diagnoseanschlüssen an industriellen Maschinen. Die einfache Installation spart Wartungszeiten.
- Telekommunikation: Bei der Anbindung von Netzwerkkomponenten, seriellen Konsolen für Router und Switches oder für Diagnosezwecke.
- Messtechnik und Laborgeräte: Zur sicheren und standardisierten Verbindung von Messgeräten, Datenloggern oder Spektrumanalysatoren mit Datenerfassungssystemen.
- Embedded Systeme: In der Entwicklung von kundenspezifischen Elektronikgeräten, wo eine zuverlässige serielle Schnittstelle benötigt wird, aber der Platz begrenzt ist.
- Prototypenbau und Forschung: Die schnelle und fehlerfreie Montage ermöglicht Entwicklern, ihre Projekte effizient voranzutreiben, ohne sich mit komplexen Verkabelungsproblemen aufhalten zu müssen.
- Altgerätesanierung und Upgrade-Projekte: Ermöglicht den einfachen Austausch oder die Nachrüstung von Kommunikationsschnittstellen in bestehenden Systemen.
Wissenswertes über D-SUB Steckverbinder und IDC-Technologie
Die D-SUB (D-subminiature) Schnittstelle ist seit Jahrzehnten ein Eckpfeiler der elektronischen Konnektivität. Ihre charakteristische trapezförmige Form verhindert eine falsche Polung, und die breite Palette von Polzahlen ermöglicht die Anpassung an unterschiedlichste Anforderungen. Die W+P 114-09-2-1-0 greift diese bewährte Technologie auf und kombiniert sie mit der modernen IDC-Technik. Bei der Insulation Displacement Connection (IDC) durchdringen scharfe Messer des Steckverbinders die Isolationsschicht des Flachbandkabels und stellen so eine direkte, hermetische und elektrisch leitende Verbindung zum Kupferleiter her. Dieser Prozess ist nicht nur schneller als das Verlöten, sondern auch widerstandsfähiger gegenüber Vibrationen und mechanischen Belastungen, da keine Lötstellen brechen können. Die goldene Beschichtung der Kontakte bietet zudem eine hervorragende Beständigkeit gegen Oxidation und Korrosion, was die Signalintegrität über die gesamte Lebensdauer des Produkts sichert.
FAQ – Häufig gestellte Fragen zu W+P 114-09-2-1-0 – D-SUB Buchse, 9-polig, für IDC-Flachbandkabel
Kann ich jedes beliebige Flachbandkabel mit dieser D-SUB Buchse verwenden?
Die W+P 114-09-2-1-0 ist für IDC-Flachbandkabel mit einem Rastermaß von 1,27 mm ausgelegt. Dies ist der Standard für viele IDC-Flachbandkabel in der Elektronik. Es ist wichtig, dass das verwendete Flachbandkabel auch für IDC-Verbindungen geeignet ist. Achten Sie auf die Spezifikationen des Kabelherstellers.
Wie erfolgt die elektrische Verbindung mit dem Flachbandkabel?
Die Verbindung erfolgt mittels der sogenannten Insulation Displacement Connector (IDC) Technologie. Das Flachbandkabel wird in die Buchse eingelegt, und beim Schließen des Steckers oder durch ein spezielles Werkzeug werden die einzelnen Leiter durch scharfe Kontakte der Buchse hindurchgeführt. Dabei wird die Isolierung des Leiters durchstoßen und eine sichere elektrische Verbindung hergestellt.
Welche Vorteile bietet die IDC-Technologie gegenüber dem Verlöten?
Die IDC-Technologie ist deutlich schneller in der Montage, da das Abisolieren der einzelnen Adern entfällt. Sie minimiert das Risiko von Kurzschlüssen oder kalten Lötstellen und ist oft robuster gegenüber Vibrationen. Dies führt zu einer höheren Zuverlässigkeit und reduzierten Installationskosten.
Ist diese D-SUB Buchse für den Einsatz in rauen Umgebungen geeignet?
Die Buchse selbst ist aus robusten Materialien gefertigt und hat typischerweise einen weiten Betriebstemperaturbereich. Für den Einsatz in sehr rauen Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Chemikalien) empfiehlt sich die Verwendung eines geeigneten Gehäuses oder einer zusätzlichen Abdichtung, um die Langlebigkeit der Verbindung zu gewährleisten.
Welche Art von Kabel werden typischerweise mit einer 9-poligen D-SUB Buchse verbunden?
Eine 9-polige D-SUB Schnittstelle wird häufig für serielle Kommunikationsprotokolle wie RS-232, RS-422 oder RS-485 verwendet. Daher werden typischerweise Kommunikationskabel für die Anbindung von PCs an Modems, Drucker, industrielle Steuerungen, oder für Netzwerk- und Diagnoseverbindungen verwendet.
Was bedeutet die Angabe „UL94V-0 klassifiziert“ für das Gehäusematerial?
UL94V-0 ist eine Klassifizierung des Underwriters Laboratories (UL) für die Flammwidrigkeit von Kunststoffen. Materialien, die diese Klassifizierung erfüllen, brennen nur kurzzeitig, wenn sie einer Flamme ausgesetzt sind, und erlöschen selbstständig. Dies ist ein wichtiges Sicherheitsmerkmal, besonders in elektronischen Geräten, um die Ausbreitung von Bränden zu verhindern.
Ist die D-SUB Buchse mit anderen D-SUB Steckern kompatibel?
Ja, die D-SUB Form ist eine standardisierte Schnittstelle. Diese 9-polige D-SUB Buchse ist kompatibel mit allen 9-poligen D-SUB Steckern, die den entsprechenden Standards entsprechen, unabhängig vom Hersteller.
