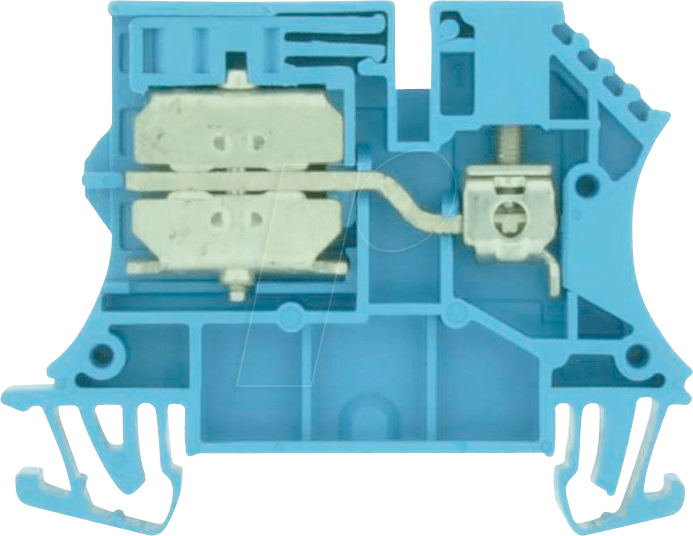

Effiziente Stromtrennung und sichere Verbindung: Die WNT 4 10X3 Reihenklemme mit Trenner
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Trennung und Verbindung elektrischer Stromkreise in industriellen Schaltanlagen, Verteilern oder Schaltschrankbauten? Die WNT 4 10X3 Reihenklemme mit Trenner aus der bewährten Klippon® Connect W-Serie in Blau ist die optimale Wahl für Elektriker, Schaltanlagenbauer und Automatisierungstechniker, die Wert auf höchste Sicherheit, einfache Handhabung und Langlebigkeit legen. Dieses Präzisionswerkzeug ermöglicht eine klare und sichere Trennung von Leitern, was unerlässlich für Wartungsarbeiten, Fehlersuche und die Gewährleistung der Betriebssicherheit ist.
Unverzichtbare Vorteile der WNT 4 10X3 Reihenklemme
Die Klippon® Connect W-Serie von WNT setzt neue Maßstäbe in Bezug auf Funktionalität und Zuverlässigkeit. Gegenüber herkömmlichen Reihenklemmen bietet die WNT 4 10X3 mit integriertem Trenner signifikante Vorteile, die sich direkt in reduzierten Installationszeiten, erhöhter Sicherheit und optimierter Anlagenverfügbarkeit niederschlagen:
- Integrierter Trennmechanismus: Der herausragende Vorteil dieser Klemme ist der fest integrierte Trennstecker, der eine eindeutige und sichere galvanische Trennung ermöglicht. Dies vereinfacht Wartungsarbeiten erheblich und minimiert das Risiko von Stromschlägen.
- Kompaktes Design und hohe Packungsdichte: Durch die Kombination von Reihenklemme und Trennfunktion in einem einzigen Modul wird wertvoller Bauraum im Schaltschrank eingespart. Dies erlaubt eine dichtere Bestückung und damit kompaktere sowie kosteneffizientere Schaltschrankkonstruktionen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist die WNT 4 10X3 für den anspruchsvollen Einsatz unter industriellen Bedingungen konzipiert. Die ausgezeichnete Beständigkeit gegen Vibrationen, chemische Einflüsse und Temperaturschwankungen gewährleistet eine lange Lebensdauer und zuverlässige Funktion.
- Einfache und sichere Montage: Die Klemme verfügt über ein bewährtes Anschlussverfahren, das eine schnelle und sichere Verdrahtung ermöglicht. Die klare Farbcodierung (Blau) erleichtert die Identifikation und sorgt für Ordnung im Schaltkreis.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Bauform ist die WNT 4 10X3 für hohe Stromstärken ausgelegt, was sie für eine Vielzahl von Anwendungen qualifiziert.
- Umfassende Zulassungen und Normenkonformität: Dieses Produkt erfüllt die relevanten nationalen und internationalen Normen und verfügt über entsprechende Zulassungen, was die Sicherheit und Konformität Ihrer Installationen gewährleistet.
Anwendungsgebiete und technische Spezifikationen
Die WNT 4 10X3 Reihenklemme mit Trenner ist ein vielseitiges Verbindungselement, das in zahlreichen Branchen und Applikationen zum Einsatz kommt. Ihr Einsatzgebiet erstreckt sich von der Automatisierungstechnik über die Maschinensteuerung bis hin zu Energieverteilungssystemen und der Gebäudeautomation. Die Fähigkeit, Stromkreise sicher zu trennen, macht sie insbesondere dort wertvoll, wo regelmäßige Wartung oder schnelle Fehlerbehebung erforderlich ist. Die blaue Farbgebung dient dabei der eindeutigen Kennzeichnung von Neutralleitern oder bestimmten Steuerstromkreisen gemäß den geltenden Normen, was die Übersichtlichkeit und Sicherheit weiter erhöht.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Reihenklemme mit Trenner |
| Modell | WNT 4 10X3 |
| Serie | Klippon® Connect W-Serie |
| Farbe | Blau |
| Anschlussquerschnitt (min.-max.) | 0,2 mm² – 4 mm² (flexibel/starr) |
| Nennspannung | 690 V AC |
| Nennstrom | 17,5 A |
| Montageart | Tragschiene (35 mm) |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Betriebstemperatur | -40°C bis +85°C |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (typ. Polyamid) |
| Isolationsgruppe | IIIa nach VDE 0110 |
| Prüfzeichen | VDE, UL, CSA (typische Zulassungen für diese Produktklasse) |
| Trennfunktion | Manuell betätigbarer Trennschalter, ideal für Wartungsarbeiten |
Sicherheit und Konformität im Fokus
Die WNT 4 10X3 Reihenklemme mit Trenner wurde unter Berücksichtigung höchster Sicherheitsstandards entwickelt. Die Klippon® Connect W-Serie steht für robuste Konstruktion und zuverlässige Performance, selbst unter extremen Umgebungsbedingungen. Die bewährte Anschlusstechnik mit Federkraftklemmen sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die ein Herausrutschen von Leitern verhindert. Die Trennfunktion ist intuitiv bedienbar und ermöglicht eine eindeutige Kennzeichnung des getrennten Zustands. Durch die Einhaltung internationaler Normen wie VDE, IEC und UL, sowie die entsprechenden Prüfzeichen, können Sie sicher sein, dass Ihre Installationen den höchsten Anforderungen an elektrische Sicherheit genügen.
Präzise Installation und Wartung dank Klippon® Connect
Die Installation der WNT 4 10X3 ist denkbar einfach. Die Klemme wird auf eine Standard-Hutschiene (35 mm) aufgeschnappt und bietet durch ihre kompakte Breite eine hohe Wirtschaftlichkeit. Die klare Beschriftungsmöglichkeit auf der Klemme selbst erleichtert die spätere Identifikation der einzelnen Stromkreise und vermeidet Verwechslungen. Der Trennstecker lässt sich mühelos ziehen, um eine sichere Trennung zu erreichen, und ebenso einfach wieder einstecken, um die Verbindung wiederherzustellen. Dies macht die WNT 4 10X3 zu einem unverzichtbaren Bauteil für alle, die Wert auf Effizienz und Sicherheit in ihren elektrischen Anlagen legen.
FAQ – Häufig gestellte Fragen zu WNT 4 10X3 – Reihenklemme mit Trenner Klippon® Connect, W-Serie blau
Was ist der Hauptvorteil der WNT 4 10X3 Reihenklemme gegenüber einer Standard-Reihenklemme?
Der entscheidende Vorteil der WNT 4 10X3 ist die integrierte Trennfunktion. Diese ermöglicht eine sichere und eindeutige galvanische Trennung von Stromkreisen, was für Wartungsarbeiten, Fehlersuche und die Erhöhung der Anlagensicherheit unerlässlich ist, ohne dass zusätzliche Trennschalter benötigt werden.
Für welche Arten von Leitern ist die WNT 4 10X3 geeignet?
Die WNT 4 10X3 ist für die Aufnahme von sowohl starren als auch flexiblen Leitern mit einem Querschnittsbereich von 0,2 mm² bis 4 mm² ausgelegt. Dies deckt die gängigsten Anwendungsbereiche in der Elektroinstallation ab.
Wie wird die WNT 4 10X3 montiert?
Die Montage erfolgt werkzeuglos auf einer Standard-Hutschiene mit einer Breite von 35 mm. Die Klemme wird einfach auf die Schiene aufgeschnappt.
Welche Bedeutung hat die blaue Farbe der Klemme?
Die blaue Farbgebung dient der Kennzeichnung. Gemäß gängigen Normen werden blaue Anschlüsse oft für Neutralleiter oder bestimmte Steuerstromkreise verwendet. Dies erhöht die Übersichtlichkeit und Sicherheit in der Verdrahtung.
Wie wird der Trennvorgang mit der WNT 4 10X3 durchgeführt?
Der Trennvorgang wird durch einfaches Herausziehen des integrierten Trennsteckers vorgenommen. Zum Wiederherstellen der Verbindung wird der Stecker einfach wieder eingesteckt.
Ist die WNT 4 10X3 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Die Klemme hat eine Schutzart von IP20, was bedeutet, dass sie vor festen Fremdkörpern größer als 12,5 mm geschützt ist. Sie ist für den Einsatz in trockenen Umgebungen im Inneren von Schaltschränken konzipiert. Für Umgebungen mit hoher Feuchtigkeit oder Staubentwicklung sind spezielle, höher geschützte Lösungen erforderlich.
Welche Sicherheitsnormen werden von der WNT 4 10X3 erfüllt?
Die Klippon® Connect W-Serie und somit auch die WNT 4 10X3 erfüllen in der Regel eine Vielzahl von nationalen und internationalen Normen, darunter VDE, IEC und UL. Diese Konformität gewährleistet die Sicherheit und Zuverlässigkeit Ihrer elektrischen Installationen.
