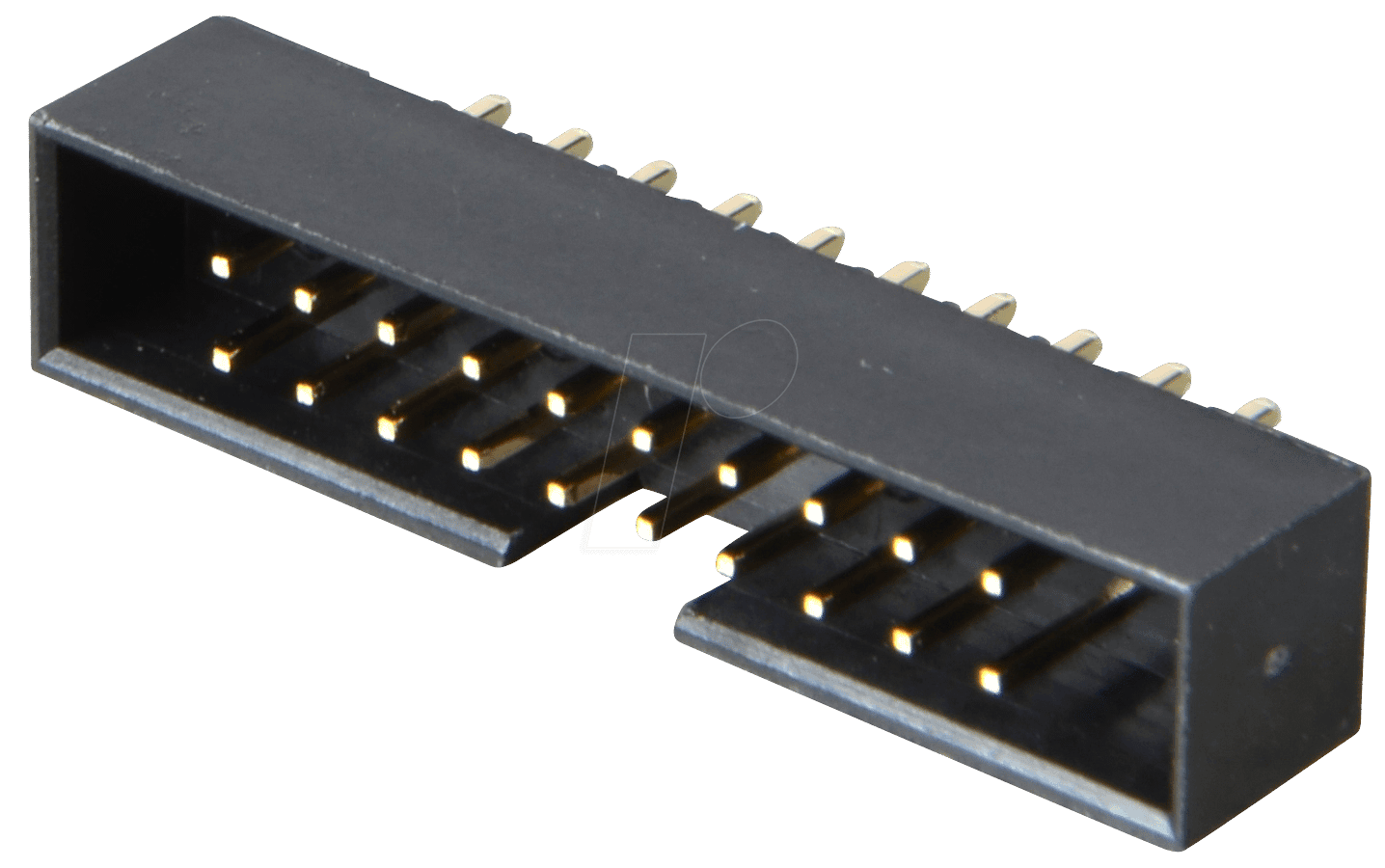

WL 2X10G 2,00 – Ihre Lösung für präzise und zuverlässige Verbindungen im Elektronik- und IT-Bereich
Sie suchen nach einer robusten und präzisen Lösung zur Verbindung mehrerer elektrischer Komponenten, insbesondere in anspruchsvollen Umgebungen, wo Zuverlässigkeit und einfache Handhabung im Vordergrund stehen? Die WL 2X10G 2,00 – eine 2x10polige Wannen-Steckerleiste in gerader Ausführung mit einem Rastermaß von 2,00 mm – bietet genau diese Funktionalität. Dieses Bauteil ist ideal für Ingenieure, Techniker und Hobbyisten, die eine sichere und platzsparende Steckverbindung für Signal- oder geringe Leistungsanwendungen benötigen, bei denen eine Standard-Stiftleiste an ihre Grenzen stößt.
Überlegene Konnektivität für anspruchsvolle Anwendungen
Im Vergleich zu einfacheren Steckverbindungen oder offenen Drahtverbindungen zeichnet sich die WL 2X10G 2,00 durch ihre integrierte Bauform und das definierte Rastermaß aus. Dies minimiert das Risiko von Kurzschlüssen und falsch gesteckten Kabeln, was gerade bei komplexen Schaltungen mit vielen Verbindungen von entscheidender Bedeutung ist. Die Wannenbauform schützt die Kontakte vor mechanischer Beschädigung und Verschmutzung, während die gerade Ausführung eine geordnete und effiziente Kabelführung ermöglicht. Das kompakte Rastermaß von 2,00 mm erlaubt eine hohe Kontaktdichte auf kleinstem Raum, was für miniaturisierte Geräte und Leiterplattenlayouts unerlässlich ist. Diese Steckerleiste ist die optimale Wahl für Anwendungen, bei denen es auf Präzision, Stabilität und Langlebigkeit ankommt.
Technische Details und herausragende Eigenschaften
Die WL 2X10G 2,00 repräsentiert eine fortschrittliche Lösung im Bereich der Leiterplatten-Steckverbinder. Die 2x10polige Konfiguration ermöglicht eine flexible Anordnung von bis zu 20 individuellen elektrischen Verbindungen auf einer einzigen Leiste. Das Rastermaß von 2,00 mm ist ein Indikator für die hohe Kontaktdichte, die durch die präzise Fertigung der einzelnen Polkontakte gewährleistet wird. Die gerade Ausführung des Steckverbinders ist optimiert für die direkte Montage auf Leiterplatten (Through-Hole-Technologie) oder für die Verwendung mit einer passenden Gegenstückleiste, die ebenfalls ein Rastermaß von 2,00 mm aufweist. Diese Architektur gewährleistet eine formschlüssige und sichere mechanische Verbindung, die auch bei Vibrationen oder Temperaturschwankungen Bestand hat. Die Konstruktion als Wannen-Steckerleiste bietet einen zusätzlichen Schutz für die empfindlichen Kontakte, indem sie diese in eine schützende Hülle einbettet, was die Lebensdauer und Zuverlässigkeit des gesamten Systems signifikant erhöht. Die Wahl des Materials, in der Regel Hochtemperaturkunststoff für das Gehäuse und vergoldete oder verzinnte Kupferlegierungen für die Kontakte, unterstreicht die Ausrichtung auf Langlebigkeit und exzellente elektrische Leitfähigkeit. Diese Spezifikationen machen die WL 2X10G 2,00 zu einem unverzichtbaren Bauteil für professionelle Elektronikentwicklungen.
Vorteile der WL 2X10G 2,00 im Überblick
- Hohe Kontaktdichte: Mit 2×10 Polen auf einem 2,00 mm Rastermaß ermöglicht die Steckerleiste eine kompakte und platzsparende Integration vieler Verbindungen.
- Verbesserte mechanische Stabilität: Die Wannenbauform schützt die Kontakte und sorgt für eine robuste Verbindung, die auch unter anspruchsvollen Bedingungen hält.
- Fehlervermeidung: Das definierte Rastermaß und die formschlüssige Steckverbindung reduzieren das Risiko von Fehlschaltungen und Kurzschlüssen.
- Einfache Montage: Konzipiert für gängige Lötverfahren auf Leiterplatten oder für die einfache Verbindung mit entsprechenden Gegenstücken.
- Optimierte Kabelführung: Die gerade Ausführung erleichtert eine ordentliche und effiziente Verlegung von Kabelbäumen.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und stabile elektrische Eigenschaften.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Industrie, Automatisierung, Medizintechnik und im Prototypenbau.
Produktdetails und technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Wannen-Steckerleiste |
| Polanzahl | 2×10 (insgesamt 20 Pole) |
| Rastermaß (RM) | 2,00 mm |
| Ausrichtung | Gerade |
| Montageart | Through-Hole (für Leiterplattenmontage geeignet) |
| Gehäusematerial | Hochtemperatur-Kunststoff (thermisch stabil und elektrisch isolierend) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. verzinnt oder vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Nennspannung | Typischerweise für Signal- und geringe Leistungsanwendungen (spezifische Werte je nach Hersteller und Ausführung, aber üblicherweise im Bereich von 50-150V) |
| Nennstrom | Optimiert für geringe bis moderate Stromstärken (spezifische Werte je nach Ausführung, üblicherweise im Bereich von 0,5A – 2A pro Pol) |
| Betriebstemperaturbereich | Breit gefächert, typischerweise von -40°C bis +85°C oder höher, abhängig vom Gehäusematerial. |
| Isolationswiderstand | Sehr hoch, um Leckströme zu minimieren (typischerweise > 10^9 Ohm). |
| Einsatzgebiet | Signalübertragung, Datenbusse, Sensorik, Steuerungen, Prototypenbau, industrielle Automatisierung. |
Anwendungsbereiche und Potenzial
Die WL 2X10G 2,00 ist mehr als nur eine Steckverbindung; sie ist ein integraler Bestandteil für die Realisierung kompakter und zuverlässiger elektronischer Systeme. Ihre Anwendung findet sie in einer Vielzahl von Sektoren, wo Präzision und Robustheit unabdingbar sind. In der industriellen Automatisierung ermöglicht sie die zuverlässige Signalübertragung von Sensoren an Steuerungen oder die Verbindung von Modulen in industriellen Rechnern. Für Medizintechnik-Anwendungen ist die hohe Zuverlässigkeit und die Möglichkeit, Verunreinigungen durch die Wannenbauform zu minimieren, von entscheidender Bedeutung. Im Bereich der Telekommunikation und Netzwerktechnik wird sie für interne Verbindungen auf Platinen oder zur Kopplung von Komponenten eingesetzt. Auch im Prototypenbau und im Bereich der Hobbyelektronik, wo auf engem Raum viele Verbindungen realisiert werden müssen, bietet sie eine professionelle und fehlerreduzierende Lösung. Entwickler von Embedded Systems schätzen die hohe Kontaktdichte für die Integration von Mikrocontrollern, Speicherbausteinen und Peripheriemodulen.
Häufig gestellte Fragen (FAQ)
Was ist das Besondere an einer Wannen-Steckerleiste im Vergleich zu einer offenen Stiftleiste?
Eine Wannen-Steckerleiste, wie die WL 2X10G 2,00, verfügt über eine schützende Hülle um die einzelnen Kontakte. Diese Hülle schützt die empfindlichen Kontakte vor mechanischen Beschädigungen, Staub, Schmutz und Feuchtigkeit, was zu einer erhöhten Langlebigkeit und Zuverlässigkeit führt. Offene Stiftleisten sind anfälliger für Umwelteinflüsse und können leichter beschädigt werden.
Ist die WL 2X10G 2,00 für hohe Ströme geeignet?
Die WL 2X10G 2,00 ist primär für Signalübertragung und geringe bis moderate Stromstärken konzipiert. Die genaue Strombelastbarkeit pro Pol hängt vom spezifischen Hersteller und der Ausführung ab, liegt aber typischerweise im Bereich von wenigen Ampere. Für Anwendungen mit sehr hohen Stromanforderungen sind spezielle Hochstromsteckverbinder erforderlich.
Welche Art von Kabel kann ich mit der WL 2X10G 2,00 verbinden?
Die WL 2X10G 2,00 ist eine Leiterplatten-Steckerleiste. Sie wird entweder direkt auf die Leiterplatte gelötet (Through-Hole) oder mit einer passenden Gegenstückleiste verbunden, an die dann Kabel mit entsprechenden Steckern (z.B. Jumper-Stecker, Flachbandkabel-Adapter) angeschlossen werden können.
Wie unterscheidet sich das Rastermaß (RM) 2,00 mm von anderen Rastermaßen?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein Rastermaß von 2,00 mm ist relativ klein und ermöglicht eine hohe Kontaktdichte auf kompakter Fläche. Größere Rastermaße (z.B. 2,54 mm, 5,08 mm) bieten mehr Platz pro Kontakt, sind aber weniger platzsparend.
Kann die WL 2X10G 2,00 in Umgebungen mit extremen Temperaturen eingesetzt werden?
Die WL 2X10G 2,00 ist in der Regel aus Hochtemperatur-Kunststoff gefertigt, was einen Einsatz in einem breiten Temperaturbereich ermöglicht, oft von -40°C bis +85°C oder sogar höher. Spezifische Temperaturgrenzen sollten jedoch immer dem Datenblatt des Herstellers entnommen werden.
Welche Vorteile bietet die gerade Ausführung der Steckerleiste?
Die gerade Ausführung ist die Standardkonfiguration für die Montage auf Leiterplatten, wo der Stecker senkrecht zur Platinenoberfläche steht. Sie ermöglicht auch eine saubere und organisierte Kabelführung, besonders wenn die Kabel von unten oder von der Seite auf die Leiterplatte geführt werden.
Wie wird die WL 2X10G 2,00 mit der Leiterplatte verbunden?
Die WL 2X10G 2,00 ist als Through-Hole-Steckverbinder konzipiert. Dies bedeutet, dass sie mit ihren Anschlussdrähten durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend auf der Unterseite der Platine verlötet wird, um eine permanente und elektrisch leitende Verbindung herzustellen.
