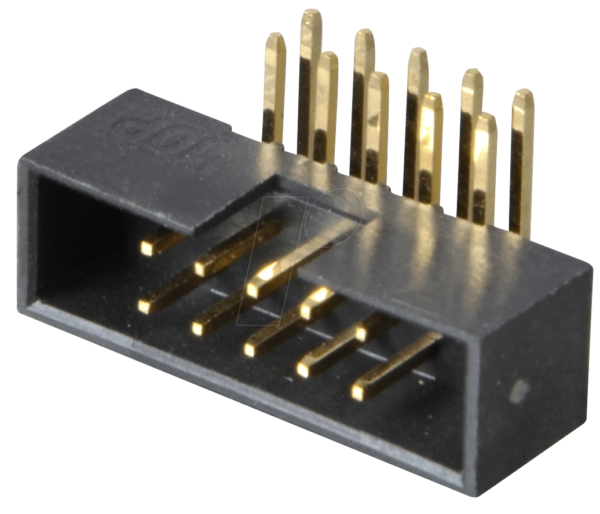

Präzise Verbindungslösungen für anspruchsvolle Anwendungen: WL 2X05W 2,00 – 2x5pol. Wannen-Steckerleiste, gewinkelt, RM 2,00
Sie benötigen eine zuverlässige und platzsparende Lösung zur Verbindung von elektronischen Komponenten in industriellen oder spezialisierten Umgebungen? Die WL 2X05W 2,00 – 2x5pol. Wannen-Steckerleiste, gewinkelt, mit einem Rastermaß von 2,00 mm wurde entwickelt, um genau diesen Bedarf zu decken. Sie eignet sich ideal für Ingenieure, Techniker und Entwickler, die Wert auf präzise, sichere und effiziente Steckverbindungen legen, insbesondere dort, wo der verfügbare Bauraum eine Herausforderung darstellt.
Herausragende Leistung und Konstruktion für maximale Zuverlässigkeit
Die WL 2X05W 2,00 zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus, die eine überlegene Leistung und Langlebigkeit gegenüber generischen Steckverbindern gewährleisten. Die gewinkelte Ausführung ist ein entscheidendes Merkmal, das die Integration in eng gesteckte Leiterplatten und Gehäuse ermöglicht, ohne dass Kompromisse bei der Zugänglichkeit oder der mechanischen Stabilität eingegangen werden müssen. Das kompakte Rastermaß von 2,00 mm ermöglicht eine hohe Packungsdichte, was in modernen, miniaturisierten Elektronikdesigns unerlässlich ist. Diese Steckerleiste ist konzipiert, um den hohen Anforderungen professioneller Applikationen gerecht zu werden, wo Ausfallzeiten und Signalintegrität kritisch sind.
Technische Spezifikationen und Konstruktionsmerkmale
Die WL 2X05W 2,00 – 2x5pol. Wannen-Steckerleiste, gewinkelt, RM 2,00 ist ein Paradebeispiel für fortschrittliche Verbindungstechnik. Ihre Kernmerkmale sind auf maximale Funktionalität und einfache Handhabung ausgelegt:
- Hohe Kontaktdichte: Mit 2×5 Polen auf einem Rastermaß von nur 2,00 mm bietet diese Steckerleiste eine ausgezeichnete Flächeneffizienz.
- Gewinkelte Bauform: Die 90-Grad-Ausrichtung der Kontakte optimiert den Leiterplattenplatz und erleichtert die Kabelführung in beengten Einbausituationen.
- Robustheit: Gefertigt aus strapazierfähigen Materialien, ist die Steckerleiste für den Einsatz unter anspruchsvollen Bedingungen ausgelegt.
- Präzise Fertigung: Das genaue Rastermaß und die saubere Verarbeitung der Kontakte gewährleisten eine sichere und verlustfreie Signalübertragung.
- Einfache Montage: Die Steckerleiste ist für die Montage auf Leiterplatten konzipiert und ermöglicht eine schnelle und unkomplizierte Integration in bestehende Designs.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von der Signalverkabelung bis hin zur Spannungsversorgung in kompakten Systemen.
Umfassende Produktmerkmale und Qualitätsindikatoren
Die WL 2X05W 2,00 – 2x5pol. Wannen-Steckerleiste, gewinkelt, RM 2,00 repräsentiert einen Höchststandard in der industriellen Steckverbindertechnologie. Jede Komponente wird unter strengen Qualitätskontrollen gefertigt, um die Einhaltung der spezifizierten Leistungsmerkmale zu garantieren. Die Auswahl der Materialien, die Präzision der Fertigung und das ergonomische Design sind aufeinander abgestimmt, um eine optimale Funktionalität über die gesamte Lebensdauer des Produkts zu gewährleisten. Dies macht sie zur bevorzugten Wahl für Applikationen, bei denen Zuverlässigkeit und Langlebigkeit im Vordergrund stehen.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Wannen-Steckerleiste |
| Polanzahl | 2×5 polig (Gesamt 10 Kontakte) |
| Rastermaß (RM) | 2,00 mm |
| Ausrichtung | Gewinkelt (90°) |
| Montagetyp | Leiterplattenmontage (Through-Hole) |
| Material der Kontakte | Hochleitfähige Legierung mit korrosionsbeständiger Beschichtung für maximale Signalintegrität und Langlebigkeit. |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff (UL-zertifiziert), bietet exzellente dielektrische Eigenschaften und Hitzebeständigkeit. |
| Einsatztemperatur | Optimiert für den Einsatz in einem breiten Temperaturbereich von -40°C bis +105°C, geeignet für industrielle Umgebungen. |
| Strombelastbarkeit pro Kontakt | Spezifikationen basierend auf Leiterplattendicke und Umgebungsbedingungen, typischerweise für die Signalübertragung und geringe Lasten ausgelegt. (Detaillierte Datenblätter sind verfügbar.) |
| Spannungsfestigkeit | Konstruiert für sichere Betriebsspannungen im Bereich der Signal- und Niederspannungsanwendungen, erfüllt relevante Sicherheitsstandards. |
| Mechanische Belastbarkeit | Robuste Konstruktion für sicheren Sitz und Widerstand gegen Vibrationen und mechanische Beanspruchung bei sachgemäßer Montage. |
Anwendungsgebiete und Integrationsmöglichkeiten
Die WL 2X05W 2,00 – 2x5pol. Wannen-Steckerleiste, gewinkelt, RM 2,00 ist aufgrund ihrer Eigenschaften ein vielseitiges Bauteil für eine breite Palette von Elektronikanwendungen. Ihre kompakte und gewinkelte Bauform prädestiniert sie für den Einsatz in:
- Industrieller Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in kompakten Schaltschränken und Steuerungsmodulen.
- Medizintechnik: In Diagnosegeräten, Überwachungssystemen und Laborausrüstungen, wo Präzision und Zuverlässigkeit entscheidend sind.
- Verbraucherelektronik: Bei der Integration von Schnittstellen in Haushaltsgeräten, Multimedia-Systemen und Spielkonsolen mit begrenztem Platzangebot.
- Telekommunikation: Für interne Verbindungen in Kommunikationsgeräten und Netzwerkhardware.
- Gerätebau: Als flexible und platzsparende Lösung für die interne Verkabelung von Messinstrumenten und Prüfgeräten.
- Prototypenentwicklung und Forschung: Ideal für Entwickler, die modulare und leicht austauschbare Verbindungslösungen benötigen.
Die standardisierte Rasterung und die Möglichkeit zur automatisierten Bestückung (SMT-fähig bei entsprechender Ausführung) machen die Integration in Serienfertigungsprozesse effizient.
Präzisionsgefertigte Kontakte für optimale Signalintegrität
Die Kontakte der WL 2X05W 2,00 sind aus einer hochleitfähigen Legierung gefertigt, die eine minimale Signalabschwächung und optimale elektrische Performance gewährleistet. Eine sorgfältig aufgetragene Korrosionsschutzschicht schützt die Kontakte langfristig vor Umwelteinflüssen und Oxidation. Dies ist entscheidend für Anwendungen, bei denen die Datenintegrität über die gesamte Lebensdauer des Geräts gewährleistet sein muss. Die präzise Formgebung der Kontakte sorgt für einen festen und sicheren Halt im Gegenstecker, wodurch unerwünschte Unterbrechungen oder Kurzschlüsse effektiv vermieden werden.
Haltbares Isolationsmaterial für Sicherheit und Beständigkeit
Das Gehäuse der Wannen-Steckerleiste ist aus einem hochwertigen, thermoplastischen Kunststoff gefertigt. Dieses Material zeichnet sich durch seine hervorragenden dielektrischen Eigenschaften aus, die eine sichere Trennung der einzelnen Kontakte gewährleisten und Kriechströme verhindern. Darüber hinaus bietet es eine hohe Beständigkeit gegenüber Temperaturen, chemischen Einflüssen und mechanischer Beanspruchung, was die Langlebigkeit und Zuverlässigkeit des Produkts auch unter widrigen Umgebungsbedingungen sicherstellt. Die UL-Zertifizierung des Materials unterstreicht die Einhaltung internationaler Sicherheitsstandards.
Optimale Anpassungsfähigkeit durch gewinkeltes Design
Der entscheidende Vorteil der gewinkelten Ausführung der WL 2X05W 2,00 liegt in ihrer Fähigkeit, den verfügbaren Bauraum optimal auszunutzen. Anstatt Kabel gerade von der Leiterplatte abzuführen, ermöglicht die 90-Grad-Biegung eine parallele Verlegung von Kabelsträngen entlang der Platine oder innerhalb von Gehäusen. Dies ist besonders wertvoll in Miniaturgeräten, wo jeder Millimeter zählt. Die gewinkelte Bauform erleichtert zudem die Zugänglichkeit für Wartungsarbeiten und die Montage von Gegensteckern, ohne dass zusätzliche Platzreserven einkalkuliert werden müssen.
FAQ – Häufig gestellte Fragen zu WL 2X05W 2,00 – 2x5pol. Wannen-Steckerleiste, gewinkelt, RM 2,00
Kann die WL 2X05W 2,00 für hohe Strombelastungen verwendet werden?
Die WL 2X05W 2,00 ist primär für Signalübertragungen und Anwendungen mit geringer bis mittlerer Strombelastung konzipiert. Die genaue Strombelastbarkeit hängt von Faktoren wie der Leiterplattendicke, der Umgebungstemperatur und der Dauer der Belastung ab. Für detaillierte Informationen zur Stromtragfähigkeit empfehlen wir, die technischen Spezifikationen im Datenblatt zu konsultieren.
Welche Art von Gegensteckern ist mit dieser Wannen-Steckerleiste kompatibel?
Die WL 2X05W 2,00 ist darauf ausgelegt, mit entsprechenden Buchsenleisten oder Steckern mit einem Rastermaß von 2,00 mm kompatibel zu sein. Die exakte Form und Ausführung des Gegensteckers sollte auf die spezifischen Anforderungen der Anwendung abgestimmt sein, um eine optimale Steckverbindung zu gewährleisten.
Ist die Steckerleiste für den Einsatz in rauen Umgebungen geeignet?
Dank der hochwertigen Materialien, insbesondere des korrosionsbeständigen Kontaktschutzes und des robusten Isolationsmaterials, ist die WL 2X05W 2,00 für den Einsatz in einer Vielzahl von industriellen Umgebungen geeignet, die typischen Temperaturschwankungen und leichten chemischen Einflüssen ausgesetzt sind. Für extrem aggressive Umgebungen sind jedoch gegebenenfalls spezielle Schutzmaßnahmen oder abweichende Produktvarianten erforderlich.
Wie wird die Steckerleiste auf der Leiterplatte befestigt?
Die WL 2X05W 2,00 ist eine Through-Hole-Komponente, was bedeutet, dass die Anschlusspins durch die vorgesehenen Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden. Diese Methode gewährleistet eine mechanisch stabile und elektrische sichere Verbindung.
Was bedeutet „RM 2,00“?
RM steht für Rastermaß. RM 2,00 bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Pins 2,00 Millimeter beträgt. Dieses Maß ist entscheidend für die Packungsdichte und die Kompatibilität mit anderen elektronischen Bauteilen.
Kann die gewinkelte Ausführung die Signalintegrität beeinträchtigen?
Die gewinkelte Ausführung an sich beeinträchtigt die Signalintegrität nicht negativ, solange die Verbindung korrekt hergestellt wird. Die Qualität der Kontakte und die Präzision der Fertigung der WL 2X05W 2,00 sind darauf ausgelegt, eine optimale Signalübertragung auch in der gewinkelten Konfiguration zu gewährleisten.
Wo finde ich detaillierte technische Zeichnungen und Datenblätter?
Detaillierte technische Zeichnungen, präzise elektrische und mechanische Spezifikationen sowie Datenblätter, die auf spezifische Anwendungsanforderungen zugeschnitten sind, sind auf der Produktseite von Lan.de oder auf Anfrage bei unserem technischen Support erhältlich.
