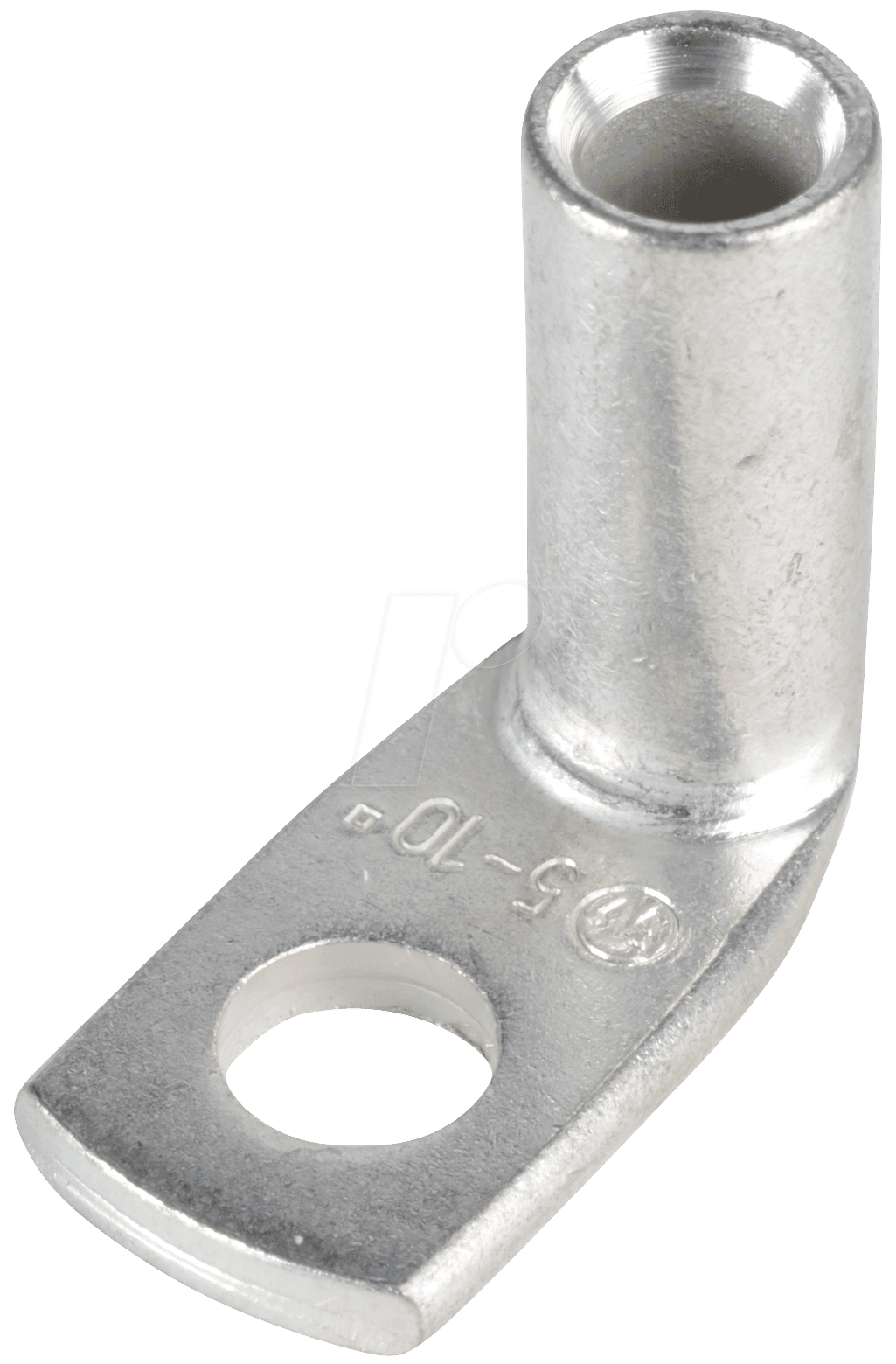

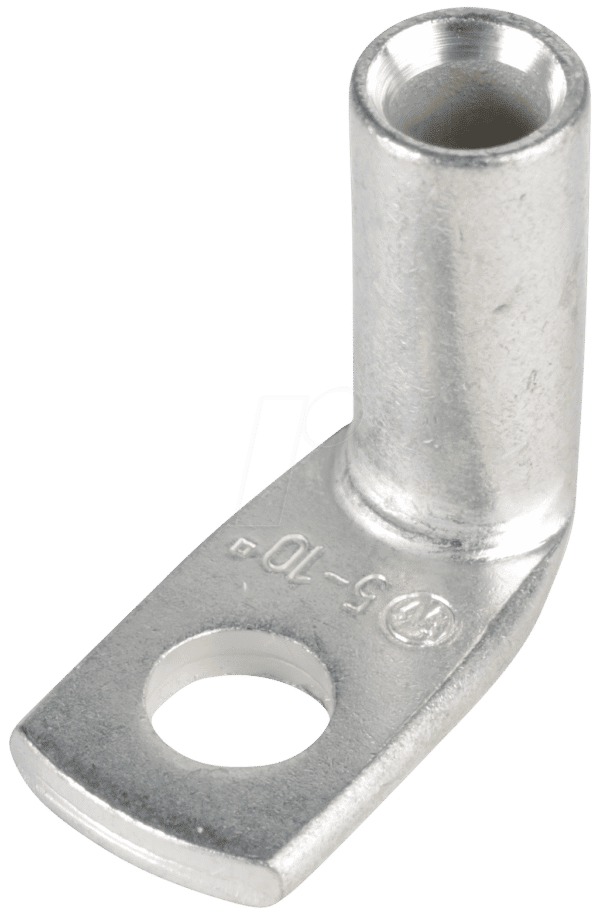

Optimale Kabelführung mit dem WKS 90 25-8 Winkelkabelschuh 90°
Für professionelle Elektroinstallationen, bei denen es auf präzise und sichere Verbindungen unter schwierigen Platzverhältnissen ankommt, bietet der WKS 90 25-8 Winkelkabelschuh 90° 25,0 mm2 / M8 die ideale Lösung. Dieses hochqualitative Bauteil wurde entwickelt, um die Verlegung von Elektrokabeln in rechten Winkeln zu erleichtern und gleichzeitig eine zuverlässige elektrische Verbindung zu gewährleisten. Er richtet sich an Elektriker, Installateure und qualifizierte Heimwerker, die Wert auf Langlebigkeit, Sicherheit und eine professionelle Ausführung legen.
Überlegene Konnektivität und Installationseffizienz
Der WKS 90 25-8 Winkelkabelschuh zeichnet sich durch seine durchdachte Konstruktion aus, die Standardlösungen in puncto Handhabung und Leistung übertrifft. Seine 90-Grad-Ausrichtung ermöglicht eine saubere und platzsparende Verlegung von Kabeln in Ecken und Gehäusen, wo gerade Verbinder an ihre Grenzen stoßen. Die massive Verarbeitung und die präzise gefertigte Aufnahme für Leiterquerschnitte bis 25,0 mm² gewährleisten einen optimalen Stromfluss und minimieren Übergangswiderstände. Dies führt zu einer erhöhten Effizienz der elektrischen Anlage und einer längeren Lebensdauer der Komponenten.
Konstruktionsmerkmale für maximale Zuverlässigkeit
Das Design des WKS 90 25-8 Winkelkabelschuhs fokussiert sich auf Robustheit und eine sichere Montage. Die Winkelausführung ist nicht nur praktisch, sondern auch strukturell vorteilhaft, da sie Zugkräfte optimal verteilt und so die mechanische Belastung auf die Verbindung reduziert. Die Oberfläche ist für eine hohe Leitfähigkeit und Korrosionsbeständigkeit optimiert, was den Einsatz in unterschiedlichsten Umgebungen ermöglicht. Die M8-Bohrung für die Verschraubung ist präzise und ermöglicht eine feste, sichere Verbindung mit entsprechenden Schraubverbindern.
Vorteile des WKS 90 25-8 Winkelkabelschuhs
- Platzsparende Installation: Ermöglicht die Verlegung von Kabeln in exakten 90-Grad-Winkeln, ideal für enge Bauräume und Verteilerkästen.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis 25,0 mm², was eine sichere Verarbeitung von leistungsstarken Leitungen erlaubt.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Beständigkeit gegenüber mechanischer Beanspruchung.
- Zuverlässige elektrische Verbindung: Minimiert Übergangswiderstände für einen effizienten Stromfluss und reduziert das Risiko von Überhitzung.
- Optimale Zugentlastung: Die Winkelausführung unterstützt eine verbesserte Verteilung von Zugkräften auf die Anschlussstelle.
- Professionelle Optik: Trägt zu einer sauberen und ordentlichen Elektroinstallation bei.
Technische Spezifikationen und Materialeigenschaften
Die Auswahl der richtigen Verbindungstechnik ist entscheidend für die Sicherheit und Effizienz jeder elektrischen Anlage. Der WKS 90 25-8 Winkelkabelschuh 90° 25,0 mm2 / M8 wurde entwickelt, um diesen Anforderungen in höchstem Maße gerecht zu werden. Seine Konstruktion kombiniert mechanische Stabilität mit exzellenten elektrischen Leiteigenschaften.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Hersteller-Teilenummer | WKS 90 25-8 |
| Anschlusswinkel | 90 Grad |
| Maximaler Leiterquerschnitt | 25,0 mm² |
| Befestigungsbohrung | M8 |
| Material | Hochwertiges Kupfer, oberflächenbehandelt für verbesserte Leitfähigkeit und Korrosionsschutz. Spezifische Legierungszusammensetzung zur Gewährleistung von mechanischer Festigkeit und Duktilität. |
| Isolationsfähigkeit | Keine integrierte Isolierung; für den Einsatz mit geeigneter Isolation oder in nicht-leitenden Gehäusen vorgesehen. |
| Einsatztemperatur | Geeignet für den Betrieb in einem breiten Temperaturbereich, typisch für Standard-Elektroinstallationen (z.B. -40°C bis +120°C, abhängig von Umgebungsbedingungen und Lastprofil). |
| Zertifizierungen | Erfüllt relevante Normen für elektrische Verbindungselemente (z.B. DIN, IEC), sofern nicht anders angegeben. Spezifische Zertifizierungen sind dem Datenblatt des Herstellers zu entnehmen. |
Anwendungsbereiche und Installationshinweise
Der WKS 90 25-8 Winkelkabelschuh ist ein unverzichtbares Bauteil für eine Vielzahl von Elektroinstallationen. Seine Hauptanwendung findet er dort, wo Kabel eine Richtungsänderung von exakt 90 Grad benötigen, ohne dabei an Biegeradius oder Leitfähigkeit zu verlieren. Dazu gehören:
- Schaltschrankbau: Ermöglicht eine saubere und geordnete Verdrahtung in Verteilerkästen und Steuerschränken, auch bei komplexen Schaltungen.
- Industrielle Anlagen: Gewährleistet sichere und langlebige Verbindungen in rauen Umgebungsbedingungen und bei hohen Leistungsanforderungen.
- Fahrzeugbau: Dient zur Platz sparenden und robusten Verkabelung in Automobilen, Nutzfahrzeugen und Spezialmaschinen.
- Erneuerbare Energien: Einsatzmöglichkeiten in PV-Anlagen und Batteriespeichersystemen, wo effiziente Kabelverlegung und hohe Zuverlässigkeit entscheidend sind.
- Maschinenbau: Integration in elektrische Systeme von Produktionsmaschinen und Fertigungsstraßen für eine stabile Stromversorgung.
Bei der Installation ist darauf zu achten, dass der Leiterquerschnitt des zu verarbeitenden Kabels dem Nennquerschnitt des Kabelschuhs (25,0 mm²) entspricht oder geringfügig darunter liegt. Die Verpressung sollte mit geeignetem Werkzeug erfolgen, um eine optimale elektrische und mechanische Verbindung sicherzustellen. Die M8-Bohrung muss mit einer passenden Schraube und Mutter (nicht im Lieferumfang enthalten) fest verbunden werden, um eine zuverlässige Kontaktierung zu gewährleisten. Schutzmaßnahmen wie Isolation und Zugentlastung sind gemäß den geltenden Vorschriften und Normen durchzuführen.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil des WKS 90 25-8 gegenüber einem geraden Kabelschuh?
Der Hauptvorteil des WKS 90 25-8 liegt in seiner 90-Grad-Winkelausführung, die eine platzsparende und ästhetisch ansprechende Kabelführung in Ecken und bei Richtungswechseln ermöglicht, wo gerade Kabelschuhe unpraktisch oder unmöglich anzuwenden wären.
Für welche Leiterquerschnitte ist der WKS 90 25-8 geeignet?
Der WKS 90 25-8 ist für Leiterquerschnitte von bis zu 25,0 mm² ausgelegt. Dies ermöglicht die Verarbeitung von Kabeln mit mittlerer bis hoher Strombelastbarkeit.
Welche Art von Verbindungselement wird für die M8-Bohrung benötigt?
Für die M8-Bohrung wird eine entsprechende M8-Schraube und Mutter benötigt, um eine sichere und leitfähige Verbindung herzustellen. Diese sind in der Regel separat erhältlich.
Aus welchem Material ist der WKS 90 25-8 gefertigt und warum ist das wichtig?
Der Kabelschuh ist aus hochwertigem Kupfer gefertigt, das für seine exzellente elektrische Leitfähigkeit bekannt ist. Die Oberflächenbehandlung verbessert zusätzlich die Korrosionsbeständigkeit und minimiert Übergangswiderstände, was für eine langlebige und effiziente elektrische Verbindung unerlässlich ist.
Kann der WKS 90 25-8 auch in feuchten Umgebungen eingesetzt werden?
Die Korrosionsbeständigkeit des Kabelschuhs ist durch die Oberflächenbehandlung verbessert, jedoch ist für den Einsatz in feuchten oder aggressiven Umgebungen eine zusätzliche Schutzmaßnahme wie eine geeignete Isolierung oder Beschichtung zu empfehlen, um langfristige Korrosion zu vermeiden.
Welche Werkzeuge werden für die Installation des WKS 90 25-8 benötigt?
Für die Installation werden ein geeigneter Kabelschuh-Crimpzange oder ein Presswerkzeug für den Querschnitt von 25,0 mm² sowie ein Schraubenschlüssel für die M8-Befestigung benötigt. Eine fachgerechte Verpressung ist entscheidend für die Qualität der Verbindung.
Ist der WKS 90 25-8 isoliert?
Nein, der WKS 90 25-8 Winkelkabelschuh verfügt über keine integrierte Isolierung. Er ist als blankes Verbindungselement konzipiert, das nach der Montage mit entsprechender Isolierung, wie Schrumpfschlauch oder Isolierband, geschützt werden muss, um Kurzschlüsse zu vermeiden und die Sicherheit zu gewährleisten.
