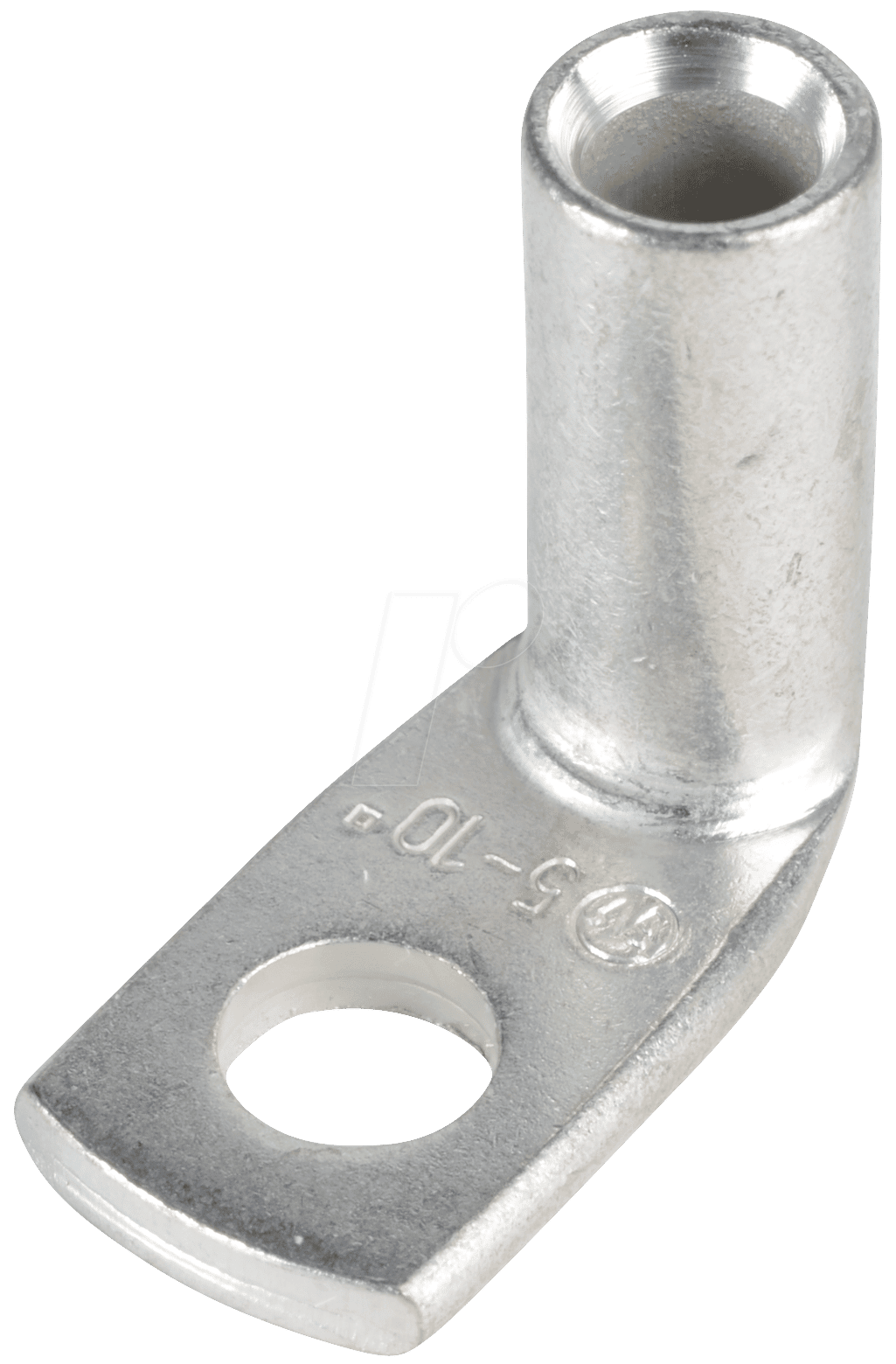

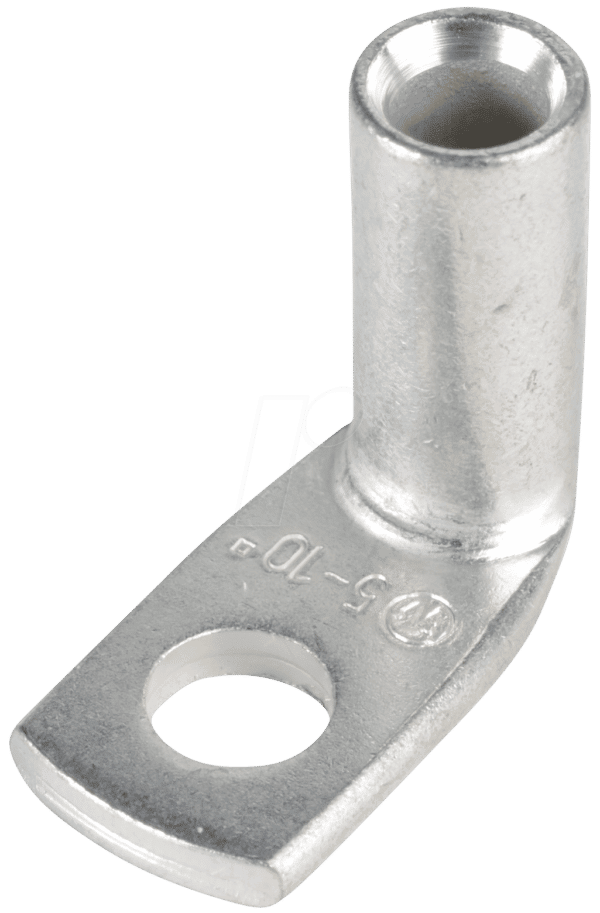

WKS 90 25-5 – Winkelkabelschuh 90° für professionelle Elektroinstallationen
Suchen Sie nach einer zuverlässigen und platzsparenden Lösung für Ihre Verkabelungsanforderungen im professionellen Umfeld? Der WKS 90 25-5 Winkelkabelschuh mit 90° Biegeradius und einer Kapazität von 25,0 mm² Leiterquerschnitt sowie einer M5-Anschlussgröße ist die ideale Wahl für Elektriker, Anlagenbauer und IT-Techniker, die Wert auf Qualität, Sicherheit und Effizienz legen. Dieses präzisionsgefertigte Bauteil überbrückt zuverlässig die Lücke zwischen Kabel und Anschlusspunkt, insbesondere dort, wo enge Platzverhältnisse oder Winkeländerungen eine Herausforderung darstellen und herkömmliche gerade Kabelschuhe an ihre Grenzen stoßen.
Überlegene Leistung und Montagefreundlichkeit
Der WKS 90 25-5 Winkelkabelschuh zeichnet sich durch seine 90°-Konstruktion aus, die eine saubere und ästhetisch ansprechende Verlegung von Kabeln in Ecken oder an Gehäusewänden ermöglicht. Dies reduziert nicht nur die mechanische Belastung des Kabels, sondern minimiert auch das Risiko von Beschädigungen, die bei unsachgemäßer Biegetechnik auftreten können. Die klare Fokussierung auf eine 25,0 mm² Leiterquerschnittskapazität gewährleistet eine optimale Strombelastbarkeit für eine Vielzahl von Anwendungen, von der Industrieautomation bis hin zu anspruchsvollen Schaltschrankprojekten. Die M5-Anschlussgröße ist branchenüblich und kompatibel mit einer breiten Palette von Schraubklemmen und Befestigungselementen, was die Integration in bestehende Systeme erheblich vereinfacht.
Optimale Kabelverlegung in anspruchsvollen Umgebungen
Die 90°-Winkelkonstruktion des WKS 90 25-5 ist nicht nur ein Designmerkmal, sondern eine funktionale Notwendigkeit in vielen modernen Elektroinstallationen. In dicht belegten Schaltschränken, Gehäusen oder bei der Verkabelung von Maschinen und Anlagen sind gerade Kabelverläufe oft nicht möglich oder unpraktisch. Der Winkelkabelschuh ermöglicht eine effiziente Raumnutzung und verhindert scharfe Knicke im Kabel, die zu erhöhten Widerständen und potenziellen Ausfällen führen könnten. Dies trägt direkt zur Langlebigkeit und Zuverlässigkeit der gesamten elektrischen Anlage bei.
Hochwertiges Material für dauerhafte Verbindungen
Die Auswahl des richtigen Materials ist entscheidend für die Leistung und Lebensdauer von Kabelschuhen. Der WKS 90 25-5 ist aus hochwertigem Kupfer gefertigt, einem Material, das für seine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies garantiert eine geringe Übergangswiderstand und somit eine effiziente Stromübertragung, selbst unter hoher Belastung und in Umgebungsbedingungen, die nicht optimal sind. Die Oberfläche ist für zusätzlichen Schutz und verbesserte Leitfähigkeit oft verzinnt, was Oxidation verhindert und eine dauerhaft sichere Verbindung gewährleistet.
Präzise Fertigung für maximale Sicherheit
Die präzise Fertigung des WKS 90 25-5 Winkelkabelschuhs stellt sicher, dass jede Verbindung stabil und sicher ist. Die angegebene Größe von 25,0 mm² Leiterquerschnitt ist exakt auf die Aufnahme von Kabeln dieses Querschnitts ausgelegt, was eine vollständige und sichere Vercrimprung ermöglicht. Die M5-Öffnung ist ebenfalls präzise gefertigt, um eine optimale Passform mit M5-Schrauben zu gewährleisten und eine feste mechanische sowie elektrische Verbindung zu schaffen.
Hauptvorteile des WKS 90 25-5 Winkelkabelschuhs
- Optimale Raumnutzung: Die 90°-Winkelkonstruktion ermöglicht platzsparende und ordentliche Kabelführungen, ideal für enge Bauräume und Schaltschrankanwendungen.
- Reduzierte Kabelbelastung: Vermeidet scharfe Knicke und reduziert mechanischen Stress am Kabel, was die Lebensdauer und Zuverlässigkeit erhöht.
- Hohe Leitfähigkeit: Gefertigt aus hochwertigem Kupfer für minimale Übergangswiderstände und effiziente Stromübertragung.
- Korrosionsbeständigkeit: Die oft verzinnte Oberfläche schützt vor Oxidation und Umwelteinflüssen, was eine dauerhaft zuverlässige Verbindung sicherstellt.
- Robuste Konstruktion: Gewährleistet eine stabile und sichere mechanische Verbindung, selbst unter anspruchsvollen Bedingungen.
- Standardkonforme Anschlussgröße: Die M5-Anschlussgröße ist universell einsetzbar und kompatibel mit einer Vielzahl von Befestigungsmaterialien.
- Einfache Montage: Ermöglicht eine schnelle und unkomplizierte Verbindung von Kabeln mit Anschlussklemmen und Geräten.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Biegeradius | 90° |
| Leiterquerschnitt | 25,0 mm² |
| Anschlussgröße (Schraube) | M5 |
| Material | Hochwertiges Kupfer |
| Oberflächenbehandlung | Typischerweise verzinnt (für erhöhte Korrosionsbeständigkeit und Leitfähigkeit) |
| Isolierung | Nicht isoliert (für maximale Kontaktfläche und Anpassungsfähigkeit) |
| Einsatzbereich | Schaltschrankbau, Industrieautomation, Maschinenbau, Elektroinstallationen, wo 90°-Winkelverbindungen erforderlich sind. |
| Crimpmethode | Geeignet für hydraulische oder mechanische Presswerkzeuge mit passenden Einsätzen. |
| Qualitätsstandard | Erfüllt branchenübliche Anforderungen für elektrische Verbindungen. |
Anwendungsbereiche und Einsatzszenarien
Der WKS 90 25-5 Winkelkabelschuh findet breite Anwendung in nahezu allen Bereichen der professionellen Elektrotechnik. Im Schaltschrankbau ist er unerlässlich, um Kabel ordentlich und platzsparend an Klemmenleisten, Motorschutzschaltern oder Steuergeräten anzubinden. Die 90°-Form ermöglicht hierbei eine effektive Ausnutzung des begrenzten Raums und verhindert, dass Kabel den Zugang zu anderen Komponenten blockieren. In der Industrieautomation und im Maschinenbau leistet er wertvolle Dienste bei der Verkabelung von Sensoren, Aktoren und Steuerungskomponenten direkt an der Maschine, wo oft Winkeländerungen und robuste Verbindungen gefordert sind. Auch in der Energieverteilung, beispielsweise bei der Anbindung von Transformatoren oder Leistungsschaltern mit 90°-Anschlüssen, spielt er eine wichtige Rolle. Die hohe Strombelastbarkeit von 25,0 mm² macht ihn zudem geeignet für Anwendungen, die höhere Stromstärken erfordern, solange die Anschlusskomponente dies zulässt.
FAQ – Häufig gestellte Fragen zu WKS 90 25-5 – Winkelkabelschuh 90° 25,0 mm2 / M5
Welcher Kabelquerschnitt kann mit dem WKS 90 25-5 verwendet werden?
Der WKS 90 25-5 Winkelkabelschuh ist speziell für die Aufnahme von Kabeln mit einem Leiterquerschnitt von 25,0 mm² ausgelegt. Dies gewährleistet eine optimale mechanische und elektrische Verbindung für Kabel dieses spezifischen Querschnitts.
Welche Schraubengröße wird für die M5-Anschlussöffnung benötigt?
Die M5-Anschlussgröße gibt an, dass für die Befestigung eine Schraube mit einem Gewindedurchmesser von 5 mm, also eine M5-Schraube, verwendet werden muss. Mutter und Unterlegscheiben sollten ebenfalls entsprechend dimensioniert sein.
Ist der Winkelkabelschuh isoliert?
Nein, der WKS 90 25-5 ist in der Regel nicht isoliert. Dies ermöglicht die maximale Kontaktfläche für eine optimale elektrische Verbindung und ist üblich bei Kabelschuhen, die in Schaltschränken und geschlossenen Systemen verwendet werden, wo die Isolation durch das Gehäuse oder andere Maßnahmen gewährleistet ist.
Welche Crimpmethode ist für diesen Kabelschuh am besten geeignet?
Für eine sichere und dauerhafte Verbindung wird die Verwendung von hydraulischen oder mechanischen Presswerkzeugen empfohlen, die für Kabelschuhe des entsprechenden Querschnitts und Typs ausgelegt sind. Eine passende Gesenkgröße ist entscheidend für eine optimale Verpressung.
Kann der WKS 90 25-5 auch für andere Leiterquerschnitte verwendet werden?
Es wird dringend empfohlen, den Kabelschuh nur für den spezifizierten Leiterquerschnitt von 25,0 mm² zu verwenden. Die Verwendung eines anderen Querschnitts kann zu einer unzureichenden Verpressung, schlechten elektrischen Leitfähigkeit oder mechanischen Instabilität führen und somit die Sicherheit beeinträchtigen.
Welche Vorteile bietet die 90°-Winkelform im Vergleich zu geraden Kabelschuhen?
Die 90°-Winkelform ermöglicht eine platzsparende und ästhetisch ansprechendere Verlegung von Kabeln in Ecken oder an Gehäusewänden. Sie reduziert Kabelbelastung und schützt vor mechanischen Beschädigungen durch scharfe Knicke, was bei geraden Kabelschuhen in diesen Situationen nicht möglich wäre.
Woher weiß ich, ob der Kabelschuh mit meiner Anschlussklemme kompatibel ist?
Die Kompatibilität hängt von der Anschlussklemme selbst ab. Solange die Anschlussklemme eine M5-Befestigungsschraube und genügend Platz für einen Kabelschuh mit 25,0 mm² Aufnahme bietet, sollte der WKS 90 25-5 kompatibel sein. Überprüfen Sie immer die Spezifikationen der Anschlussklemme.
