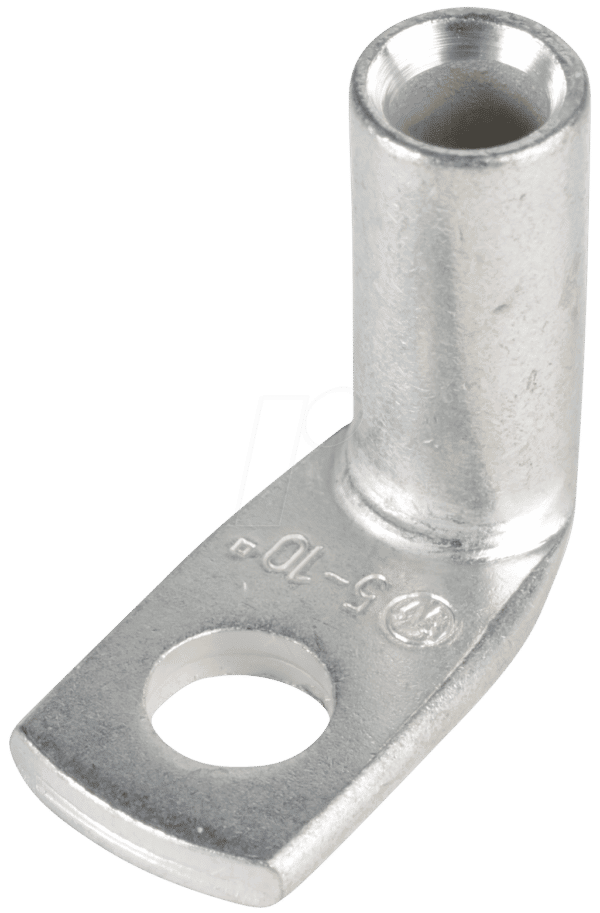

Optimale Verbindungstechnik für anspruchsvolle elektrische Installationen: WKS 90 16-8 – Winkelkabelschuh 90° 16,0 mm² / M8
Sie suchen nach einer robusten und zuverlässigen Lösung zur sicheren Verbindung von Kabeln in beengten Platzverhältnissen oder bei Winkelführungen? Der WKS 90 16-8 Winkelkabelschuh mit einem Querschnitt von 16,0 mm² und einem M8-Anschluss ist die präzise Antwort auf Herausforderungen in der Elektrotechnik, wo Effizienz, Sicherheit und Langlebigkeit oberste Priorität haben. Ideal für Elektriker, Anlagenbauer und anspruchsvolle Heimwerker, die Wert auf professionelle Ergebnisse legen.
Herausragende Vorteile des WKS 90 16-8 Winkelkabelschuhs
Standardlösungen stoßen oft an ihre Grenzen, wenn es um platzsparende Installationen und zuverlässige Winkelübergänge geht. Der WKS 90 16-8 wurde konzipiert, um genau diese Nischen zu bedienen und eine überlegene Leistung zu bieten. Seine 90°-Geometrie ermöglicht eine kompakte und ästhetisch ansprechende Verlegung von Leitungen, wo gerade Verbinder nicht praktikabel wären. Die präzise Fertigung garantiert einen festen und dauerhaft sicheren Kontakt, minimiert Übergangswiderstände und verhindert potenzielle Fehlerquellen.
- Platzsparende 90°-Konstruktion: Ermöglicht effiziente Kabelführungen in engen Schaltschränken, Gehäusen und Anlagen, wo herkömmliche gerade Kabelschuhe zu Platzproblemen führen würden.
- Hohe Strombelastbarkeit: Ausgelegt für einen Leiterquerschnitt von 16,0 mm², gewährleistet dieser Kabelschuh auch bei hohen Stromstärken eine sichere und verlustarme Verbindung.
- Zuverlässiger M8-Anschluss: Die standardisierte M8-Bohrung sorgt für eine problemlose und sichere Befestigung an Schraubklemmen und Sammelschienen, was eine breite Kompatibilität sicherstellt.
- Robuste Materialqualität: Gefertigt aus hochwertigem Kupfer, bietet der Kabelschuh exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit für eine lange Lebensdauer.
- Präzise Fertigung: Die exakten Maße und die glatten Oberflächen minimieren Übergangswiderstände und gewährleisten eine optimale elektrische Performance.
- Sichere Verpressung: Die Konstruktion ist für eine zuverlässige Verpressung mit geeigneten Werkzeugen ausgelegt, was eine mechanisch stabile und elektrisch leitfähige Verbindung schafft.
- Breites Anwendungsspektrum: Geeignet für diverse Branchen wie Anlagenbau, Schaltschrankbau, Kfz-Technik, Solar- und Energietechnik sowie industrielle Automatisierung.
Technische Spezifikationen und überlegene Eigenschaften
Der WKS 90 16-8 Winkelkabelschuh repräsentiert die Spitze der Verbindungstechnik für professionelle Anwendungen. Durch die Verwendung von bestem Material und durchdachter Geometrie werden höchste Anforderungen an elektrische Sicherheit und mechanische Stabilität erfüllt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Modellbezeichnung | WKS 90 16-8 |
| Anschlusswinkel | 90° |
| Leiterquerschnitt (max.) | 16,0 mm² |
| Anschlussbolzen-Durchmesser | M8 |
| Material | Hochreines Kupfer, oberflächenveredelt zur Erhöhung der Korrosionsbeständigkeit und zur Reduzierung von Übergangswiderständen. Kupfer bietet eine exzellente elektrische Leitfähigkeit, die für minimale Energieverluste unerlässlich ist. Die spezifische Oberflächenbehandlung schützt vor Oxidation und sorgt für eine dauerhaft stabile Kontaktfläche. |
| Verarbeitung / Oberfläche | Gratfrei und präzise verarbeitet für einen optimalen Kontakt. Die Oberfläche ist auf eine hohe Leitfähigkeit und minimale Oxidation ausgelegt. Dies gewährleistet, dass der Kabelschuh auch unter anspruchsvollen Umgebungsbedingungen seine elektrischen Eigenschaften beibehält. |
| Isolierung | Ohne Isolierung. Für die Anwendung in Schaltschränken und Anlagen, wo die Isolation durch die Umgebung oder separate Komponenten erfolgt. Bietet maximale Flexibilität bei der Integration in bestehende Systeme. |
| Einsatzbereiche | Schaltschrankbau, Maschinenbau, Automatisierungstechnik, Energieverteilung, Kfz-Anwendungen (z.B. Batterieverbindungen, Zusatzaggregate), Industrieinstallationen, wo 90°-Kabelführungen erforderlich sind. |
| Montageart | Verpressung mit geeignetem Werkzeug (z.B. hydraulische oder mechanische Presszange). Die Form ist auf eine professionelle Verpressung optimiert, um eine maximale mechanische und elektrische Verbindungssicherheit zu gewährleisten. |
| Mechanische Belastbarkeit | Entwickelt für hohe mechanische Beanspruchungen, die im industriellen Umfeld typisch sind. Die Verpressung schafft eine Verbindung, die Vibrationen und mechanischen Kräften standhält. |
| Elektrische Leitfähigkeit | Hervorragend durch den Einsatz von hochreinem Kupfer und die optimierte Oberflächenbeschaffenheit. Dies minimiert den Spannungsabfall und die Wärmeentwicklung an der Kontaktstelle. |
Anwendungsbereiche und professioneller Einsatz
Der WKS 90 16-8 Winkelkabelschuh ist nicht nur ein Bauteil, sondern eine Lösung, die technische Exzellenz und praktische Anwendbarkeit vereint. Sein Design erlaubt eine intelligente Raumnutzung in elektrischen Systemen, was besonders im modernen Schaltschrankbau von unschätzbarem Wert ist. Die 90°-Ausrichtung erleichtert die Verlegung von Kabeln entlang von Gehäusewänden oder um Hindernisse herum, ohne dabei auf eine zuverlässige elektrische Verbindung verzichten zu müssen.
In der Automatisierungstechnik, wo jede Komponente präzise funktionieren muss, reduziert dieser Kabelschuh das Risiko von Ausfällen durch schlechte Kontakte. Seine Eignung für den Anschluss an Sammelschienen mittels M8-Gewinde macht ihn zu einem vielseitigen Element in Energieverteilungssystemen. Auch in der Kfz-Branche, beispielsweise für den Anschluss von Hochleistungsbatterien oder Zusatzsystemen, wo Platz oft Mangelware ist und die Strombelastung hoch sein kann, spielt der WKS 90 16-8 seine Stärken aus.
Die Auswahl des richtigen Kabelschuhs beeinflusst maßgeblich die Sicherheit, Effizienz und Langlebigkeit einer elektrischen Installation. Mit dem WKS 90 16-8 treffen Sie eine Entscheidung für Qualität und Zuverlässigkeit, die sich langfristig auszahlt. Die Verwendung von reinem Kupfer als Grundmaterial garantiert nicht nur hervorragende elektrische Eigenschaften, sondern auch eine hohe Beständigkeit gegen Korrosion, was besonders in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven chemischen Einflüssen von Bedeutung ist.
Häufig gestellte Fragen zu WKS 90 16-8 – Winkelkabelschuh 90° 16,0 mm² / M8
Was sind die Hauptvorteile eines Winkelkabelschuhs gegenüber einem geraden Kabelschuh?
Ein Winkelkabelschuh wie der WKS 90 16-8 ermöglicht die Kabelverlegung in einem 90°-Winkel. Dies ist besonders vorteilhaft in beengten Platzverhältnissen, wie sie oft in Schaltschränken oder technischen Gehäusen vorkommen. Er erlaubt eine kompaktere und ästhetisch ansprechendere Installation, da Kabel nicht umständlich gebogen oder über unnötige Distanzen geführt werden müssen.
Für welche Art von Kabeln ist der WKS 90 16-8 Winkelkabelschuh geeignet?
Der WKS 90 16-8 ist speziell für die Aufnahme von eindrähtigen und mehrdrähtigen Leitern mit einem Querschnitt von bis zu 16,0 mm² ausgelegt. Die präzise Formgebung und die Verpresstechnik stellen sicher, dass auch feindrähtige Leiter sicher und leitfähig verbunden werden können.
Welche Art von Werkzeug wird zum Verpressen des Kabelschuhs benötigt?
Für eine sichere und dauerhafte Verbindung des WKS 90 16-8 ist die Verwendung eines geeigneten Presswerkzeugs unerlässlich. Dies kann eine mechanische oder hydraulische Presszange sein, die für den entsprechenden Leiterquerschnitt (16,0 mm²) und die spezifische Form des Kabelschuhs ausgelegt ist. Die richtige Wahl des Werkzeugs und die korrekte Ausführung der Verpressung sind entscheidend für die mechanische Stabilität und elektrische Leitfähigkeit der Verbindung.
Ist der Kabelschuh isoliert?
Nein, der WKS 90 16-8 Winkelkabelschuh ist nicht isoliert. Dies ist bei Verbindern für den Einsatz in Schaltschränken und elektrischen Anlagen üblich, wo die Isolierung durch die Umgebung, Kabelmäntel oder separate Isoliermaßnahmen gewährleistet wird. Die unisolierte Ausführung bietet maximale Flexibilität bei der Integration in verschiedene elektrische Systeme.
Wie wirkt sich das Material Kupfer auf die Leistung des Kabelschuhs aus?
Kupfer ist aufgrund seiner hohen elektrischen Leitfähigkeit und guten Verarbeitbarkeit das bevorzugte Material für elektrische Verbindungsstücke. Der WKS 90 16-8 besteht aus hochreinem Kupfer, was für minimale Übergangswiderstände und damit für geringe Energieverluste sorgt. Darüber hinaus bietet Kupfer eine gute Korrosionsbeständigkeit, die durch eine Oberflächenveredelung noch weiter erhöht wird, um eine dauerhaft zuverlässige Verbindung zu gewährleisten.
Kann der Kabelschuh im Außenbereich eingesetzt werden?
Die Eignung für den Außeneinsatz hängt stark von den Umgebungsbedingungen und den zusätzlichen Schutzmaßnahmen ab. Der Kabelschuh selbst ist aus korrosionsbeständigem Kupfer gefertigt, jedoch ist er unisoliert. Für den Außeneinsatz müssten geeignete Schutzgehäuse oder weitere Isolierungsmaßnahmen getroffen werden, um die Verbindung vor Feuchtigkeit und anderen Umwelteinflüssen zu schützen.
Was bedeutet die Angabe M8 beim Anschluss?
Die Angabe M8 bezieht sich auf das metrische Gewinde des Anschlussloches. Dies bedeutet, dass der Kabelschuh für die Montage an einer Schraube mit einem Durchmesser von 8 mm ausgelegt ist. Diese standardisierte Größe gewährleistet die Kompatibilität mit gängigen Schraubklemmen, Sammelschienen und anderen Befestigungselementen.
