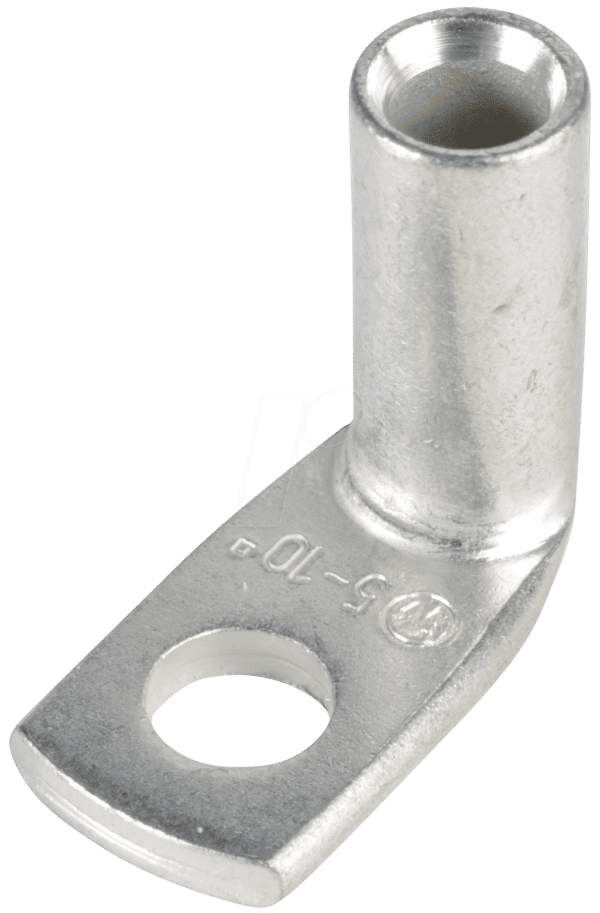

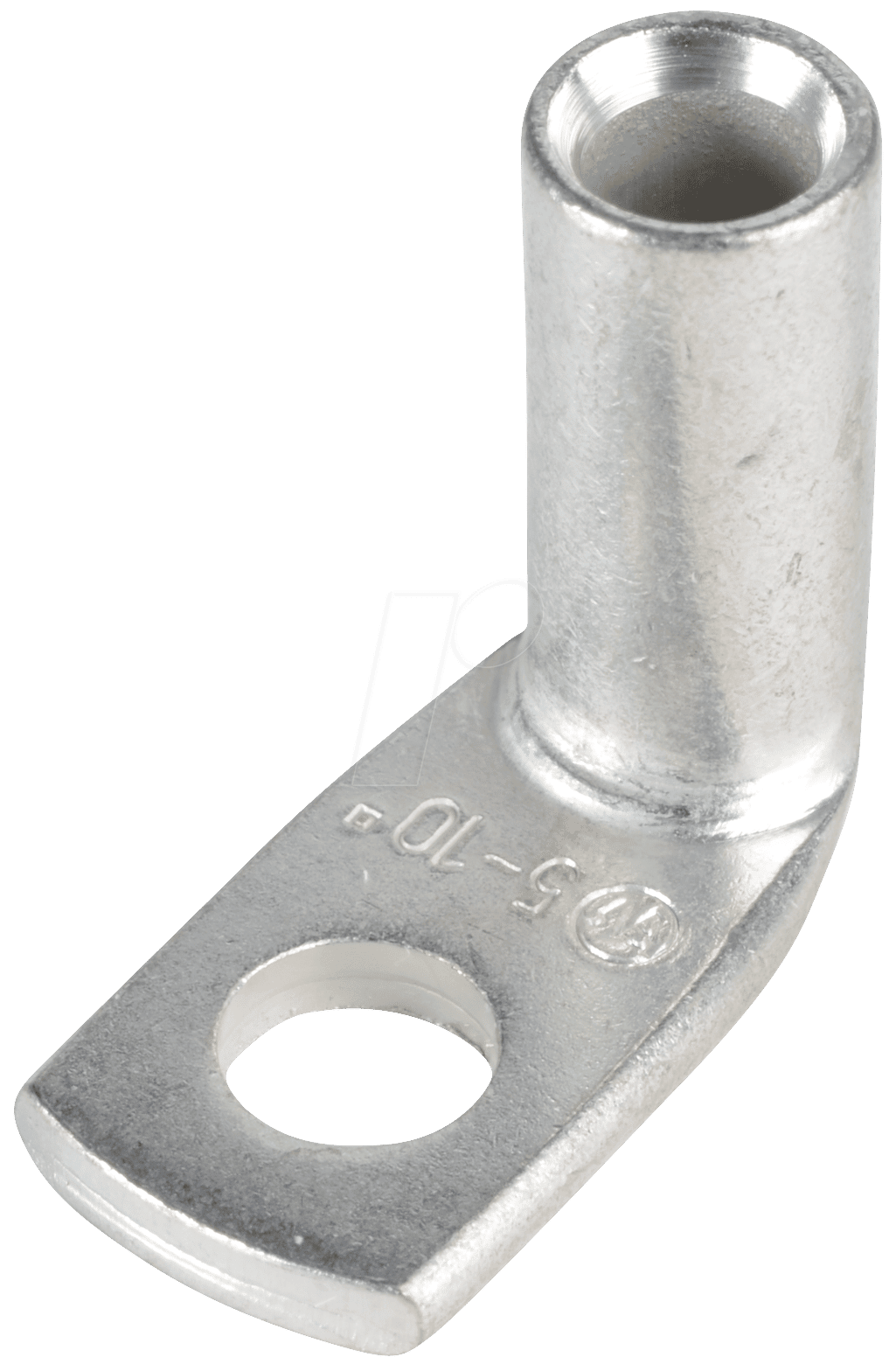

Maximale Effizienz und Zuverlässigkeit: Der WKS 90 16-10 Winkelkabelschuh 90° für professionelle Installationen
Suchen Sie nach einer robusten und präzisen Lösung für Ihre elektrischen Verbindungen, die Winkelverlegungen optimal bewältigt und gleichzeitig höchste Sicherheit gewährleistet? Der WKS 90 16-10 Winkelkabelschuh 90° mit einer Anschlussfläche von 16,0 mm² und einer M10-Verschraubung ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und anspruchsvolle Heimwerker, die Wert auf langlebige und fehlerfreie Stromkreisabschlüsse legen. Dieses essenzielle Bauteil löst das Problem der Platzbeschränkung und der Notwendigkeit einer sauberen 90-Grad-Umlenkung von Kabeln in Schaltschränken, Verteilern und industriellen Anlagen.
Warum der WKS 90 16-10 die überlegene Wahl ist
Standard-Kabelschuhe erfordern oft zusätzliche Biegearbeiten am Kabel, was die mechanische Integrität schwächen kann und zu unordentlichen Installationen führt. Der WKS 90 16-10 Winkelkabelschuh hingegen wurde speziell dafür entwickelt, eine perfekte 90-Grad-Verbindung zu ermöglichen. Seine Konstruktion minimiert Biegestress am Leiter und optimiert den elektrischen Übergang, was zu geringeren Verlusten und einer erhöhten Lebensdauer der gesamten elektrischen Anlage führt. Die präzise gefertigte Aufnahme für die M10-Schraube garantiert einen sicheren und spannungsfesten Anschluss, der auch unter Vibrationen und Temperaturschwankungen Bestand hat. Vergessen Sie Kompromisse – der WKS 90 16-10 steht für Effizienz, Sicherheit und professionelle Ergebnisse.
Präzision in jeder Verbindung: Konstruktionsmerkmale und Vorteile
Der WKS 90 16-10 zeichnet sich durch seine durchdachte Konstruktion aus, die auf Langlebigkeit und optimale elektrische Leitfähigkeit ausgelegt ist. Die 90-Grad-Biegung ist exakt gefertigt und gewährleistet, dass das Kabel nicht unnatürlich geknickt wird. Dies ist entscheidend für die Vermeidung von Materialermüdung im Leiter und die Sicherstellung eines konstanten niedrigen Übergangswiderstands.
- Optimale Winkelung: Die exakte 90-Grad-Geometrie ermöglicht eine platzsparende und geordnete Kabelführung, ideal für enge Einbauräume.
- Hohe Leitfähigkeit: Hochwertiges Material sorgt für minimale Energieverluste und verhindert Überhitzung der Verbindungsstelle.
- Sichere Verschraubung: Die M10-Öffnung ist präzise gefertigt und bietet eine stabile Verbindung für entsprechende Schrauben und Muttern.
- Robuste Bauweise: Gefertigt für den professionellen Einsatz, widersteht der Kabelschuh mechanischen Belastungen und Umwelteinflüssen.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Elektroinstallationen, von Industriepanelen bis hin zu Schaltanlagen.
Technische Spezifikationen im Detail
Für eine fundierte Entscheidung sind die genauen technischen Daten des WKS 90 16-10 Winkelkabelschuhs unerlässlich. Diese Spezifikationen garantieren die Eignung für spezifische Anwendungsbereiche und stellen sicher, dass die Verbindung den geforderten Normen und Belastungen entspricht.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Winkelkabelschuh 90° |
| Modell | WKS 90 16-10 |
| Geeigneter Leiterquerschnitt | 16,0 mm² |
| Befestigungsbohrung | M10 (entspricht einem Schraubendurchmesser von ca. 10 mm) |
| Material | Hochleitfähiges Kupfer (typischerweise verzinnt für erhöhten Korrosionsschutz und verbesserte Kontaktierbarkeit) |
| Oberflächenbeschaffenheit | Verzinnt für optimale Korrosionsbeständigkeit und geringen Übergangswiderstand |
| Isolationsschutz | Nicht isoliert – für Anwendungen, bei denen die Isolierung durch Umgebungsbedingungen oder weitere Komponenten gewährleistet wird. |
| Betriebstemperaturbereich | Für Standard-Elektroinstallationsbedingungen ausgelegt, typischerweise von -40°C bis +150°C, abhängig von der spezifischen Legierung und Verzinnung. |
| Anwendungsbereiche | Industrielle Schaltanlagen, Verteilerkästen, Maschinenbau, Energieverteilung, KFZ-Elektrik (spezifische Zulassungen beachten) |
Maximale Leistung durch Material und Verarbeitung
Das Herzstück jedes zuverlässigen elektrischen Anschlusses ist das verwendete Material und dessen Verarbeitung. Der WKS 90 16-10 Winkelkabelschuh ist aus hochwertigem Kupfer gefertigt, einem der besten elektrisch leitfähigen Metalle. Die Verzinnung der Oberfläche ist dabei kein optionales Extra, sondern eine Notwendigkeit für professionelle Anwendungen. Sie schützt das Kupfer vor Oxidation und Korrosion, die den Übergangswiderstand erhöhen und im schlimmsten Fall zu Ausfällen oder Bränden führen könnten. Eine glatte, gleichmäßige Verzinnung erleichtert zudem das Crimpen des Kabels im Kabelschuh und sorgt für einen festen mechanischen und elektrischen Kontakt zwischen Leiter und Kabelschuh. Die Dicke des Materials ist so gewählt, dass eine ausreichende mechanische Festigkeit für den vorgesehenen Leiterquerschnitt und die Verschraubung gewährleistet ist, ohne unnötiges Gewicht hinzuzufügen oder die Leitfähigkeit zu beeinträchtigen.
Anwendungsgebiete: Wo der WKS 90 16-10 glänzt
Die Einsatzmöglichkeiten des WKS 90 16-10 Winkelkabelschuhs sind vielfältig und erstrecken sich über zahlreiche Branchen. Seine 90-Grad-Konstruktion ist prädestiniert für Situationen, in denen Platz eine entscheidende Rolle spielt oder eine saubere Umlenkung von Kabeln erforderlich ist.
- Schaltschrankbau: In Schaltschränken, wo dicht gepackte Komponenten und strikte Verdrahtungsrichtlinien herrschen, ermöglicht der Winkelkabelschuh eine platzsparende und übersichtliche Kabelführung.
- Verteileranlagen: Sowohl in industriellen als auch in häuslichen Stromverteilern hilft der WKS 90 16-10, Kabel effizient zu verlegen und unnötige Biegeradien zu vermeiden.
- Maschinen- und Anlagenbau: Bei der Verkabelung von Maschinen und Produktionsanlagen, die oft komplexen Bewegungen oder Vibrationen ausgesetzt sind, sorgt die robuste Verbindung für Zuverlässigkeit.
- Fahrzeugtechnik: In anspruchsvollen Umgebungen wie in Nutzfahrzeugen oder Spezialfahrzeugen, wo Platz und Vibrationsfestigkeit wichtig sind, findet der Winkelkabelschuh ebenfalls Anwendung.
- Erneuerbare Energien: Bei der Installation von Photovoltaikanlagen oder Windkraftanlagen werden oft Winkelkabelschuhe benötigt, um die Verkabelung der Wechselrichter und Speichersysteme optimal zu gestalten.
Sicherheit und Normkonformität
Die Wahl des richtigen Kabelschuhs ist nicht nur eine Frage der Funktionalität, sondern auch der Sicherheit. Der WKS 90 16-10 ist für den Einsatz in professionellen Elektroinstallationen konzipiert und entspricht den gängigen Industriestandards. Die korrekte Verarbeitung, insbesondere das fachgerechte Crimpen, ist entscheidend für die Erzielung einer sicheren und dauerhaften Verbindung. Achten Sie stets auf die Kompatibilität mit Ihrem Crimpwerkzeug und die Einhaltung der empfohlenen Pressverfahren. Die Verwendung von hochwertigen Kabelschuhen wie dem WKS 90 16-10 minimiert das Risiko von Kurzschlüssen, Überlastungen und Bränden, was sowohl für Personen- als auch für Sachwerte von größter Bedeutung ist.
Häufig gestellte Fragen (FAQ) zu WKS 90 16-10 – Winkelkabelschuh 90° 16,0 mm² / M10
Was ist der Hauptvorteil der 90-Grad-Biegung dieses Kabelschuhs?
Die 90-Grad-Biegung des WKS 90 16-10 ermöglicht eine platzsparende und geordnete Kabelführung, insbesondere in engen Schaltanlagen oder Verteilern. Sie minimiert den Biegestress am Kabel, was die mechanische Integrität des Leiters schützt und die Lebensdauer der Installation verlängert.
Welche Art von Kabel kann mit dem WKS 90 16-10 verbunden werden?
Der Kabelschuh ist für die Verbindung von ein- oder mehrdrähtigen Leitern aus Kupfer mit einem Querschnitt von 16,0 mm² ausgelegt. Die Art des Leiters (massiv oder feinadrig) beeinflusst die Wahl des passenden Crimpwerkzeugs.
Ist der WKS 90 16-10 isoliert?
Nein, der WKS 90 16-10 ist ein nicht isolierter Winkelkabelschuh. Dies bedeutet, dass er für Anwendungen bestimmt ist, bei denen die elektrische Isolierung entweder durch die Umgebung, das Gehäuse oder zusätzliche Isolationsmaterialien sichergestellt wird.
Welche Art von Schraube wird für die M10-Öffnung benötigt?
Für die M10-Öffnung werden Schrauben mit einem Gewindedurchmesser von etwa 10 mm benötigt. Dies können beispielsweise M10-Sechskantschrauben, -Schlossschrauben oder entsprechende Bolzen sein. Achten Sie auf die passende Länge und Festigkeitsklasse für Ihre Anwendung.
Wie stelle ich sicher, dass die Verbindung sicher und leitfähig ist?
Eine sichere und leitfähige Verbindung wird durch die fachgerechte Verarbeitung erzielt. Dies beinhaltet das Abisolieren des Kabels auf die korrekte Länge, das Einschieben des Leiters vollständig in den Kabelschuh und das anschließende fachmännische Verpressen (Crimpen) mit einem geeigneten Werkzeug. Die M10-Verschraubung muss ebenfalls fest angezogen werden.
Für welche Umgebungsbedingungen ist der WKS 90 16-10 geeignet?
Aufgrund der Verzinnung ist der Kabelschuh gut gegen Korrosion geschützt und für eine Vielzahl von industriellen Umgebungsbedingungen geeignet. Der typische Betriebstemperaturbereich liegt zwischen -40°C und +150°C. Extreme Bedingungen wie starke chemische Einwirkung oder salzhaltige Luft können jedoch spezielle Maßnahmen erfordern.
Kann dieser Kabelschuh auch für sehr hohe Ströme verwendet werden?
Ein Leiterquerschnitt von 16,0 mm² ist für bestimmte Stromstärken ausgelegt. Die maximal zulässige Strombelastbarkeit hängt von verschiedenen Faktoren ab, darunter die Art des Kabels, die Länge der Verbindung, die Umgebungstemperatur und die Art der Isolierung. Im Zweifelsfall konsultieren Sie die relevanten Normen (z.B. DIN VDE) oder die Spezifikationen Ihres Stromversorgungssystems.
