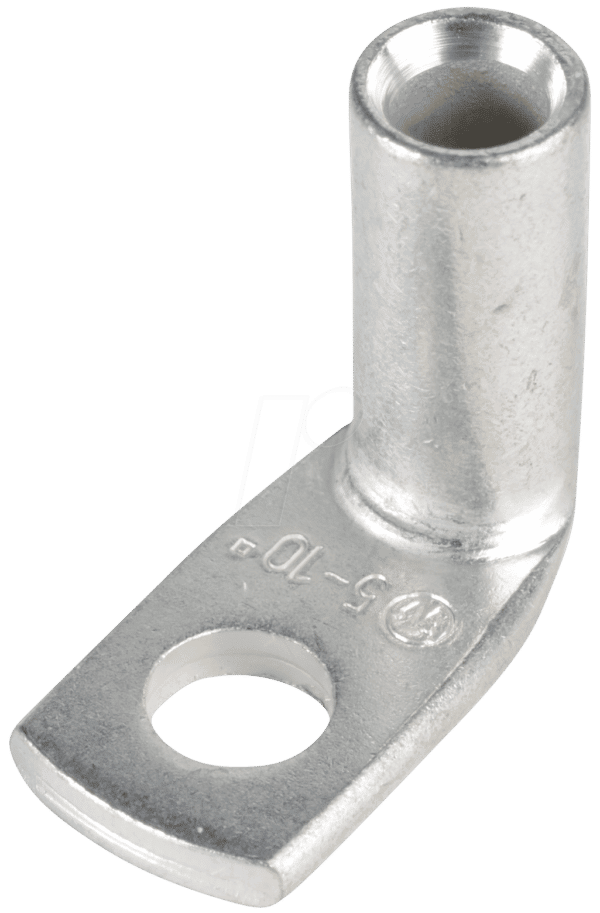

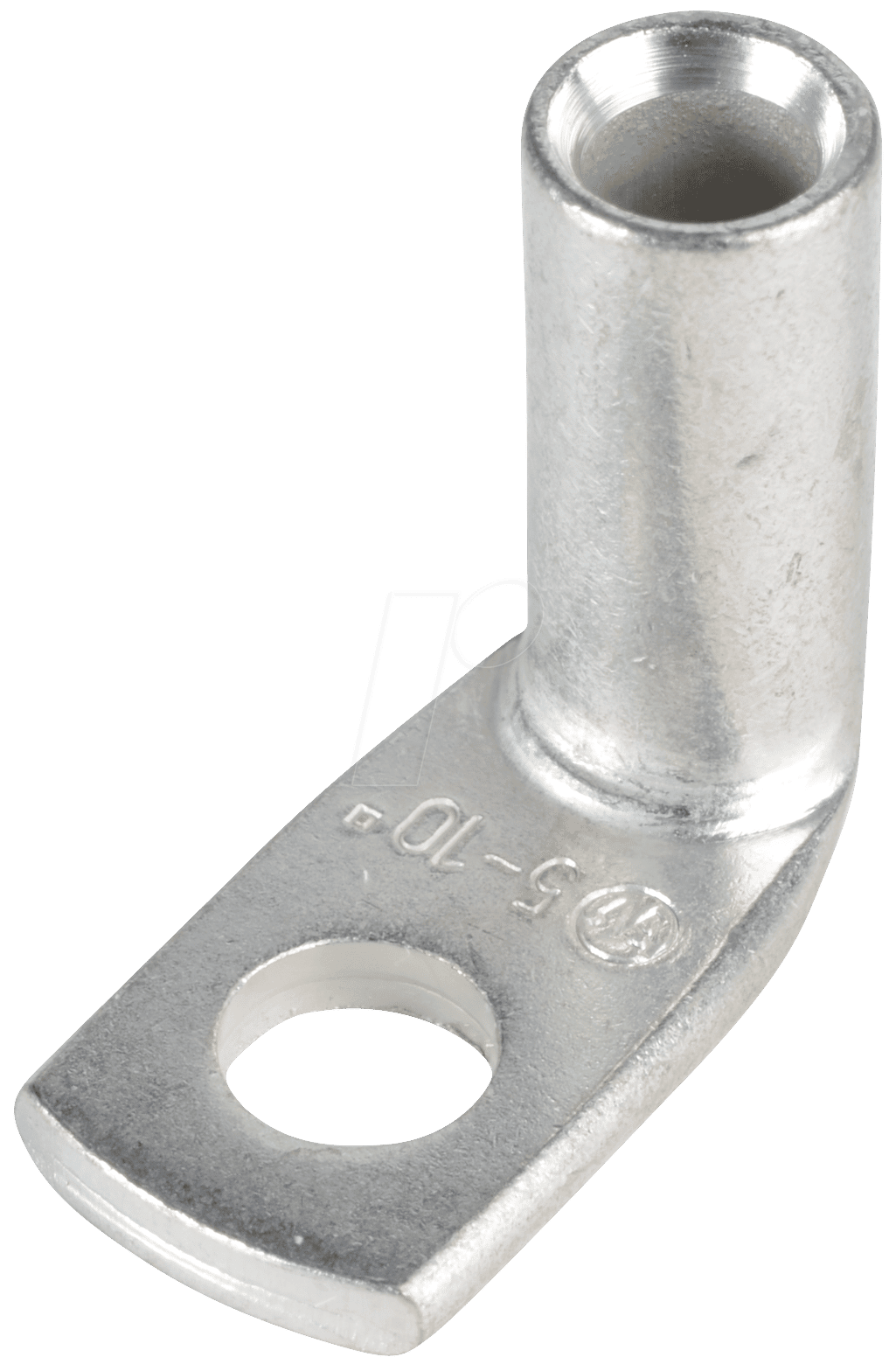

WKS 90 10-6 – Winkelkabelschuh 90° 10,0 mm2 / M6: Die Präzisionslösung für sichere elektrische Verbindungen
Der WKS 90 10-6 – Winkelkabelschuh 90° 10,0 mm2 / M6 ist die ideale Lösung für Elektriker, Anlagenbauer und Heimwerker, die höchste Anforderungen an die Zuverlässigkeit und Sicherheit ihrer elektrischen Installationen stellen. Er löst das Problem von winkligen Kabeldurchführungen, bei denen herkömmliche gerade Kabelschuhe zu Spannungen oder Beschädigungen führen würden, und minimiert das Risiko von Fehlverbindungen und Ausfällen in anspruchsvollen Umgebungen.
Optimale Kabelführung und Anschlussdichte
Mit seinem präzise gefertigten 90°-Winkel ermöglicht der WKS 90 10-6 eine platzsparende und schadlose Kabelführung in Schaltschränken, Verteilerkästen und komplexen Anlagen. Diese Winkelkonstruktion ist entscheidend, um mechanische Belastungen auf die Kabelader und den Kabelschuh selbst zu reduzieren, was die Langlebigkeit der gesamten elektrischen Verbindung maßgeblich erhöht.
Überlegene Vorteile des WKS 90 10-6 Winkelkabelschuhs
- Präzise 90°-Winkelung: Garantiert eine optimale und spannungsfreie Führung von Kabeln in beengten Verhältnissen, verhindert Knicke und erhöht die Sicherheit.
- Hochwertiges Material: Gefertigt aus elektrolytischem Kupfer, sorgt für exzellente Leitfähigkeit und Korrosionsbeständigkeit, essenziell für langanhaltende Leistung.
- Robuste Konstruktion: Die massive Bauweise mit einer Wandstärke, die für den vorgesehenen Querschnitt und die Verschraubung optimiert ist, gewährleistet mechanische Stabilität auch unter Last.
- Optimale Kontaktfläche: Die speziell entwickelte Form und Oberflächenbeschaffenheit des Kabelschuhs maximiert die Kontaktfläche zur Schraubverbindung und reduziert so den Übergangswiderstand.
- Einfache und sichere Montage: Kompatibel mit Standard-Crimpwerkzeugen und M6-Schraubverbindungen, ermöglicht eine schnelle und zuverlässige Installation.
- Normgerechte Ausführung: Erfüllt die relevanten Industrienormen und Sicherheitsvorschriften, was eine sichere Anwendung in professionellen Umgebungen gewährleistet.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Automobilindustrie, im Anlagenbau, in der Gebäudetechnik und in allen Bereichen, wo eine winklige Kabelverbindung erforderlich ist.
Technische Spezifikationen und Materialqualität
Der WKS 90 10-6 Winkelkabelschuh wurde entwickelt, um die Anforderungen professioneller Elektroinstallationen zu erfüllen und zu übertreffen. Die Auswahl des Materials, die Fertigungstechnologie und das Design sind darauf ausgelegt, eine optimale elektrische Leitfähigkeit, mechanische Belastbarkeit und Langzeitstabilität zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Winkelkabelschuh 90° |
| Modellbezeichnung | WKS 90 10-6 |
| Kabelquerschnitt (max.) | 10,0 mm² |
| Befestigungslochdurchmesser | M6 (passend für M6-Schrauben) |
| Material | Hochreines elektrolytisches Kupfer (Cu-ETP) |
| Oberflächenbehandlung | Verzinnt (verbessert Korrosionsbeständigkeit und Lötbarkeit, falls zutreffend) |
| Isolationsart | Nicht isoliert (für maximale elektrische Leitfähigkeit und Anwendungsflexibilität) |
| Konstruktionsmerkmal | 90°-Winkel für optimale Kabelführung |
| Fertigungsprozess | Präzisionsumformung zur Gewährleistung von Maßhaltigkeit und Materialintegrität |
| Anwendungstemperaturbereich | Geeignet für Standard-Betriebstemperaturen im elektrischen Anlagenbau |
Anwendungsbereiche und Installationspraxis
Die Einsatzmöglichkeiten des WKS 90 10-6 sind vielfältig und erstrecken sich über zahlreiche Sektoren, in denen elektrische Verbindungen zuverlässig und platzsparend realisiert werden müssen. Seine spezifische 90°-Konstruktion ist prädestiniert für:
- Schaltschrankbau: Ermöglicht eine saubere und ordentliche Verdrahtung auch bei dichter Bestückung von Komponenten.
- Maschinen- und Anlagenbau: Sorgt für sichere und wartungsfreundliche Anschlüsse an Motoren, Steuerungen und Sensoren.
- Verteileranlagen: Optimiert den Anschluss von Einspeisungen und Abgängen in Haupt- und Unterverteilungen.
- Fahrzeugtechnik: Ideal für Verkabelungen in beengten Motorräumen oder Fahrgastzellen, wo Winkelverbindungen notwendig sind.
- Erneuerbare Energien: Einsatz in Photovoltaik-Anlagen oder Windkraftanlagen zur Verbindung von Modulen oder Wechselrichtern.
Die Installation des WKS 90 10-6 sollte mit entsprechendem Werkzeug erfolgen. Das Abisolieren des Leiters auf das passende Maß und die anschließende Verpressung mit einem geeigneten Crimpwerkzeug sind entscheidend für eine dauerhaft sichere Verbindung. Die M6-Befestigung ermöglicht eine stabile und sichere Verschraubung.
Material und Verarbeitung: Ein Garant für Langlebigkeit
Das verwendete hochreine elektrolytische Kupfer (Cu-ETP) zeichnet sich durch seine exzellente elektrische Leitfähigkeit aus. Dies minimiert den Übergangswiderstand und somit Energieverluste, was sich positiv auf die Effizienz der gesamten Anlage auswirkt. Die Oberflächenverzinnung schützt das Kupfer vor Oxidation und Korrosion, was besonders in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven Medien von Vorteil ist. Diese sorgfältige Materialauswahl und Verarbeitung sind die Grundlage für die Robustheit und Langlebigkeit des WKS 90 10-6.
Qualitätsmerkmale und Konformität
Der WKS 90 10-6 Winkelkabelschuh unterliegt strengen Qualitätskontrollen während des gesamten Herstellungsprozesses. Die Einhaltung relevanter Normen und Richtlinien, wie beispielsweise die DIN-Normen für Kabelschuhe und deren Anwendung, ist gewährleistet. Dies gibt dem Anwender die Sicherheit, ein Produkt zu verwenden, das den höchsten technischen und sicherheitstechnischen Anforderungen genügt.
FAQ – Häufig gestellte Fragen zu WKS 90 10-6 – Winkelkabelschuh 90° 10,0 mm2 / M6
Welchen Kabelquerschnitt kann der WKS 90 10-6 maximal aufnehmen?
Der WKS 90 10-6 ist für Kabel mit einem maximalen Querschnitt von 10,0 mm² ausgelegt. Dies gewährleistet eine optimale Anpassung und sichere Verbindung für diesen Leitungsquerschnitt.
Welche Schraubengröße wird für die Befestigung des Winkelkabelschuhs benötigt?
Der Kabelschuh verfügt über ein Befestigungsloch, das für M6-Schrauben (Metrisches Gewinde 6 mm) optimiert ist. Dies ermöglicht eine stabile und zuverlässige mechanische Verbindung.
Ist der WKS 90 10-6 isoliert oder nicht isoliert?
Der WKS 90 10-6 Winkelkabelschuh ist ein nicht isolierter Kabelschuh. Dies bietet maximale Flexibilität bei der Anwendung und gewährleistet die beste elektrische Leitfähigkeit.
Aus welchem Material besteht der Winkelkabelschuh und warum ist das wichtig?
Der Kabelschuh besteht aus hochreinem elektrolytischem Kupfer (Cu-ETP). Dieses Material ist aufgrund seiner hervorragenden elektrischen Leitfähigkeit, Korrosionsbeständigkeit und guten Verarbeitbarkeit ideal für elektrische Verbindungen.
Welche Vorteile bietet die 90°-Winkelung gegenüber einem geraden Kabelschuh?
Die 90°-Winkelung ermöglicht eine spannungsfreie und platzsparende Kabelführung in beengten Räumen. Dies verhindert Knicke, reduziert mechanische Belastungen auf das Kabel und die Verbindung und erhöht somit die Lebensdauer und Sicherheit der Installation.
Kann der WKS 90 10-6 in allen Umgebungen eingesetzt werden?
Dank der Verzinntung ist der Kabelschuh gut gegen Korrosion geschützt und für eine Vielzahl von Umgebungen geeignet. Für extrem aggressive Umgebungen oder sehr hohe Temperaturen sollten jedoch spezifische Produktdaten konsultiert werden.
Ist spezielles Werkzeug für die Montage des WKS 90 10-6 erforderlich?
Ja, für die fachgerechte und sichere Montage des Kabelschuhs wird ein passendes Crimpwerkzeug für Kabel mit einem Querschnitt von 10,0 mm² empfohlen. Dies gewährleistet eine feste und dauerhafte Verbindung zwischen Kabel und Kabelschuh.
