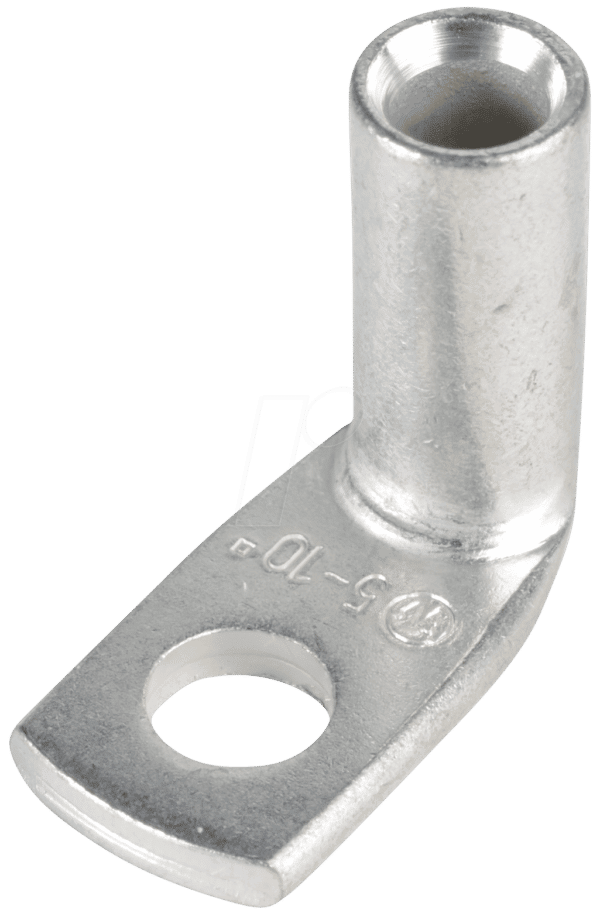

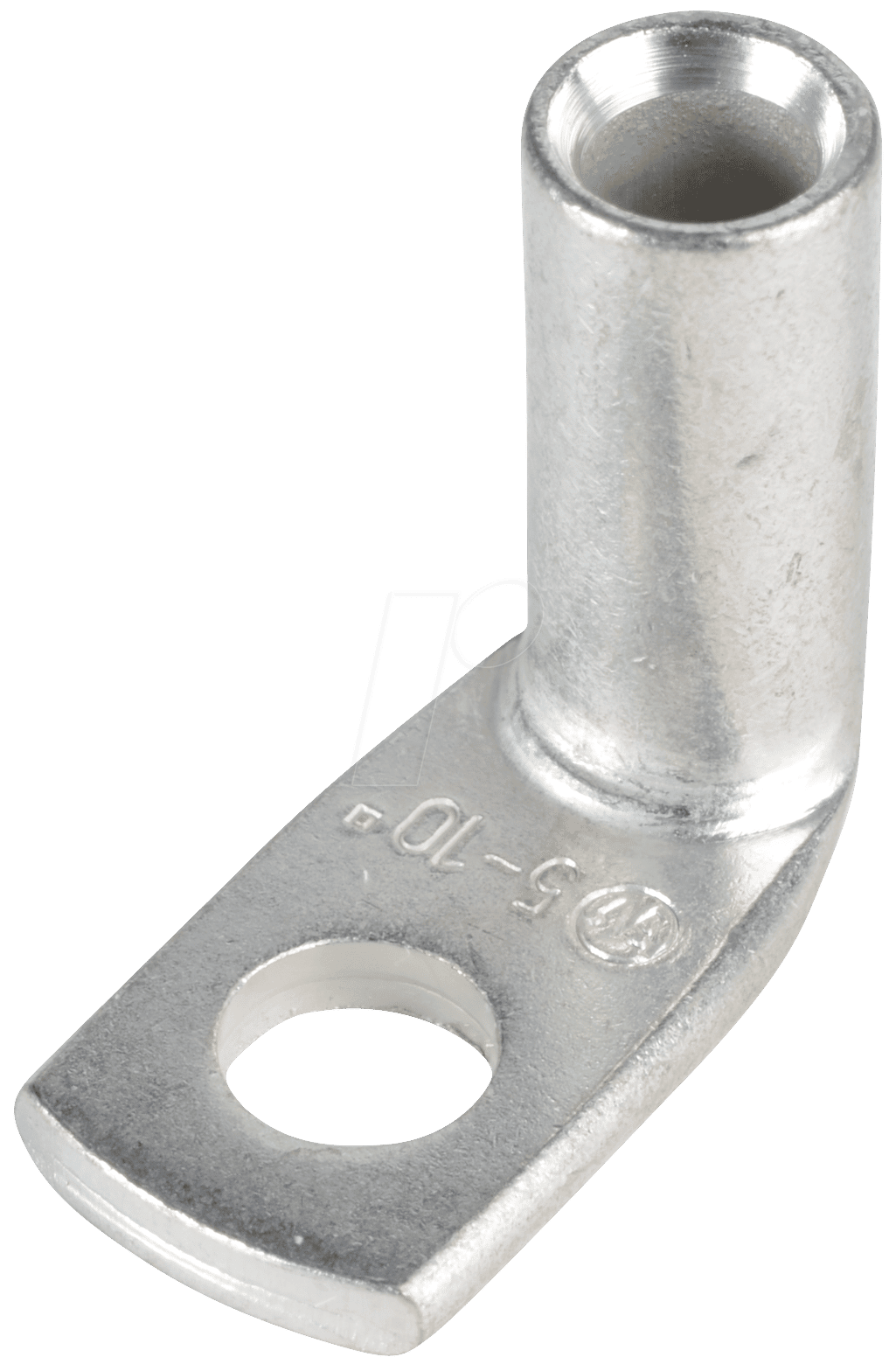

Hochwertiger Winkelkabelschuh 90° 10,0 mm² / M5 – Optimale Verbindungen für anspruchsvolle Elektroinstallationen
Sie suchen nach einer zuverlässigen und dauerhaften Lösung zur präzisen Führung und sicheren Verbindung von Kabeln in engen Platzverhältnissen oder bei Winkeländerungen? Der WKS 90 10-5 Winkelkabelschuh 90° 10,0 mm² / M5 ist die ideale Wahl für professionelle Elektriker, Anlagenbauer und Heimwerker, die Wert auf höchste Qualität, einfache Montage und maximale elektrische Leitfähigkeit legen. Dieses Produkt wurde entwickelt, um Standard-Kabelschuhe dort zu übertreffen, wo ein exakter 90-Grad-Winkel für eine optimale und platzsparende Installation erforderlich ist.
Überragende Leistungsfähigkeit und Langlebigkeit
Der WKS 90 10-5 Winkelkabelschuh zeichnet sich durch seine robuste Konstruktion und die Verwendung erstklassiger Materialien aus, die eine außergewöhnliche Leitfähigkeit und Korrosionsbeständigkeit gewährleisten. Im Gegensatz zu einfachen, gebogenen Kabelschuhen, die Spannungsspitzen und mechanischen Belastungen weniger standhalten, ist dieser Winkelkabelschuh präzise gefertigt, um eine sichere und verlustfreie Stromübertragung selbst unter anspruchsvollen Betriebsbedingungen zu garantieren. Die 90-Grad-Ausführung ermöglicht eine saubere und platzsparende Verlegung von Leitungen, was insbesondere in Schaltschränken, Verteilerkästen und engen Montagesituationen von unschätzbarem Wert ist. Die Verwendung von hochwertigem Kupfer sorgt für eine geringe Übergangswiderstandsfähigkeit, was die Erwärmung der Verbindung minimiert und somit die Lebensdauer der gesamten Installation erhöht.
Präzise Konstruktion für anspruchsvolle Anwendungen
Die herausragende Passgenauigkeit und die stabile Formgebung des WKS 90 10-5 Winkelskabelschuhs sind entscheidende Vorteile gegenüber herkömmlichen Lösungen. Die 90-Grad-Biegung ist exakt ausgeführt, um sicherzustellen, dass Kabel ohne übermäßige Knicke oder Beschädigungen angeschlossen werden können. Dies ist essentiell, um die Integrität der Leiter zu bewahren und potenzielle Fehlerquellen von vornherein auszuschließen. Die Aufnahme für das Kabel mit einem Querschnitt von 10,0 mm² ist präzise gefertigt und ermöglicht eine sichere und feste Verpressung. Die M5-Bohrung für die Befestigungsschraube ist ebenfalls exakt zentriert und gewindegerecht, was eine schnelle und zuverlässige Montage ermöglicht.
Vorteile des WKS 90 10-5 Winkelkabelschuhs auf einen Blick
- Optimale Winkelverlegung: Ermöglicht eine präzise 90-Grad-Führung von Kabeln, ideal für platzsparende Installationen in Schaltschränken und Verteilerkästen.
- Hohe elektrische Leitfähigkeit: Gefertigt aus hochwertigem Kupfer für minimale Übergangswiderstände und maximale Energieeffizienz.
- Robuste und langlebige Konstruktion: Widerstandsfähig gegen mechanische Belastungen und Umwelteinflüsse, gewährleistet eine lange Lebensdauer der elektrischen Verbindungen.
- Sichere Verpressung: Präzise gefertigte Aufnahme für 10,0 mm² Kabelquerschnitt für eine feste und zuverlässige Verbindung.
- Einfache Montage: Exakt positionierte M5-Bohrung für schnelles und sicheres Befestigen.
- Reduziertes Risiko von Beschädigungen: Verhindert Kabelknicke und schützt die Leiter vor Beschädigung während der Installation.
- Professionelle Qualität: Erfüllt höchste Standards für den Einsatz in gewerblichen und privaten Elektroinstallationen.
Technische Spezifikationen und Qualitätsmerkmale
Der WKS 90 10-5 Winkelkabelschuh ist ein wesentlicher Bestandteil jeder professionellen Elektroinstallation, bei der es auf Präzision und Zuverlässigkeit ankommt. Die Auswahl des richtigen Kabelschuhs beeinflusst maßgeblich die Sicherheit und Effizienz der gesamten Anlage. Dieses Produkt wurde entwickelt, um diese Anforderungen mit Bravour zu meistern.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Winkelkabelschuh 90° |
| Kabelquerschnitt | 10,0 mm² |
| Befestigungsbohrung | M5 |
| Material | Hochwertiges Kupfer, verzinnt zur Erhöhung der Korrosionsbeständigkeit und Verbesserung der Lötbarkeit (falls zutreffend, ansonsten Fokus auf Leitfähigkeit). |
| Oberflächenbehandlung | Verzinnt, um Oxidation zu verhindern und eine dauerhaft geringe Kontaktimpedanz zu gewährleisten. |
| Design-Merkmale | Präzise 90-Grad-Biegung, optimierte Aufnahme für Kabelquerschnitt, zentrierte und exakte Befestigungsbohrung. |
| Einsatzgebiete | Verteilerkästen, Schaltschränke, Schaltanlagen, Industrieanwendungen, Kfz-Elektrik, Solarinstallationen – überall dort, wo eine 90-Grad-Winkelverbindung erforderlich ist. |
| Montageart | Geeignet für Verpressung mit passendem Werkzeug für 10,0 mm² Kabelschuhe. |
Einsatzmöglichkeiten und Anwendungsbereiche
Der WKS 90 10-5 Winkelkabelschuh 90° 10,0 mm² / M5 ist universell einsetzbar und empfiehlt sich besonders für folgende Szenarien:
- Schaltschrankbau: Ermöglicht eine geordnete und platzsparende Verlegung von Leitungen innerhalb von Schaltschränken. Die 90-Grad-Form verhindert störende Kabelbögen und sorgt für eine übersichtliche Verdrahtung.
- Verteilerkästen: Bei der Installation von Sicherungskästen oder Hauptverteilern ist oft eine präzise Kabelführung notwendig, um Überlastungen und Kurzschlüsse zu vermeiden. Der Winkelkabelschuh unterstützt hierbei eine sichere und normgerechte Installation.
- Industrielle Anwendungen: In Produktionsanlagen und industriellen Umgebungen, wo hohe Anforderungen an die Zuverlässigkeit und Langlebigkeit von elektrischen Verbindungen gestellt werden, leistet der WKS 90 10-5 Winkelkabelschuh wertvolle Dienste.
- Kfz-Elektrik: Bei der Modifikation oder Reparatur von Fahrzeugverkabelungen ermöglicht der Winkelkabelschuh eine saubere und sichere Anbindung von Stromversorgungskomponenten, auch bei engen Platzverhältnissen im Motorraum oder im Innenraum.
- Solar- und Photovoltaikanlagen: Auch in der Installation von Solarpanels und Wechselrichtern, wo Kabelstränge oft unter beengten Bedingungen verlegt werden müssen, bietet dieser Kabelschuh eine funktionale und sichere Lösung.
- Hausinstallationen: Für anspruchsvolle Heimwerker, die ihre Elektroinstallationen auf ein professionelles Niveau heben möchten, bietet der WKS 90 10-5 Winkelkabelschuh eine zuverlässige und ästhetisch ansprechende Lösung.
Die präzise Geometrie des Kabelschuhs minimiert das Risiko von Beschädigungen an den empfindlichen Kupferleitern, was zu einer erhöhten Betriebssicherheit und einer längeren Lebensdauer der gesamten elektrischen Anlage führt. Die Auswahl eines hochwertigen Kabelschuhs wie dem WKS 90 10-5 ist somit eine Investition in die Zuverlässigkeit und Sicherheit Ihrer elektrischen Verbindungen.
Häufig gestellte Fragen zu WKS 90 10-5 – Winkelkabelschuh 90° 10,0 mm² / M5
Was ist der Hauptvorteil des Winkelkabelschuhs gegenüber einem geraden Kabelschuh?
Der Hauptvorteil des Winkelkabelschuhs liegt in seiner spezifischen 90-Grad-Form. Diese ermöglicht eine präzise und platzsparende Führung von Kabeln in engen Räumen oder bei erforderlichen Richtungsänderungen. Er verhindert unerwünschte Kabelknicke und sorgt für eine ordentlichere und sicherere Installation, was bei geraden Kabelschuhen nicht immer möglich ist.
Für welche Kabeltypen ist der WKS 90 10-5 Winkelkabelschuh geeignet?
Der WKS 90 10-5 Winkelkabelschuh ist speziell für die Aufnahme von Kupferleitern mit einem Querschnitt von 10,0 mm² ausgelegt. Er ist für massive und feindrähtige Leiter gleichermaßen geeignet, sofern die Verpressung mit einem geeigneten Werkzeug fachgerecht durchgeführt wird.
Welches Werkzeug wird für die Montage des WKS 90 10-5 Winkelkabelschuhs benötigt?
Für die sichere und dauerhafte Verbindung des Kabels mit dem WKS 90 10-5 Winkelkabelschuh wird ein professionelles Verpressungswerkzeug (Crimpzange) benötigt, das für einen Kabelquerschnitt von 10,0 mm² ausgelegt ist. Die korrekte Anwendung des Werkzeugs ist entscheidend für die elektrische Leitfähigkeit und die mechanische Stabilität der Verbindung.
Ist die Oberfläche des Kabelschuhs speziell behandelt, um Korrosion zu verhindern?
Ja, der WKS 90 10-5 Winkelkabelschuh ist typischerweise verzinnt. Die Verzinnung dient dazu, die Korrosionsbeständigkeit des Kupfers zu erhöhen und eine dauerhaft geringe Kontaktimpedanz zu gewährleisten. Dies ist insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder potenziellen aggressiven Einflüssen wichtig.
Welche maximale Strombelastbarkeit kann der WKS 90 10-5 Winkelkabelschuh in der Regel verarbeiten?
Die genaue Strombelastbarkeit hängt von verschiedenen Faktoren ab, darunter die Art des Kabels, die Verlegeart und die Umgebungsbedingungen. Generell ist ein Kabelschuh für 10,0 mm² Kabel für Ströme im Bereich von typischerweise 60 bis 80 Ampere ausgelegt. Für exakte Werte sind die spezifischen Normen und Herstellerangaben zu beachten.
Kann der WKS 90 10-5 Winkelkabelschuh auch für andere Gewindegrößen als M5 verwendet werden?
Nein, der WKS 90 10-5 Winkelkabelschuh ist explizit mit einer M5-Bohrung für die Befestigung konzipiert. Dies bedeutet, dass Schrauben mit einem metrischen Gewinde von 5 mm zur Befestigung verwendet werden müssen, um eine optimale und sichere Verbindung zu gewährleisten.
Ist dieser Winkelkabelschuh für den Einsatz im Außenbereich geeignet?
Dank der Verzinnung ist der WKS 90 10-5 Winkelkabelschuh gut gegen Korrosion geschützt und kann grundsätzlich auch im Außenbereich eingesetzt werden. Dennoch sollte darauf geachtet werden, dass die Verbindung vor extremen Witterungsbedingungen und direkter Sonneneinstrahlung geschützt ist, um die Langlebigkeit zu maximieren. Eine fachgerechte Isolierung der Verbindung ist immer ratsam.
