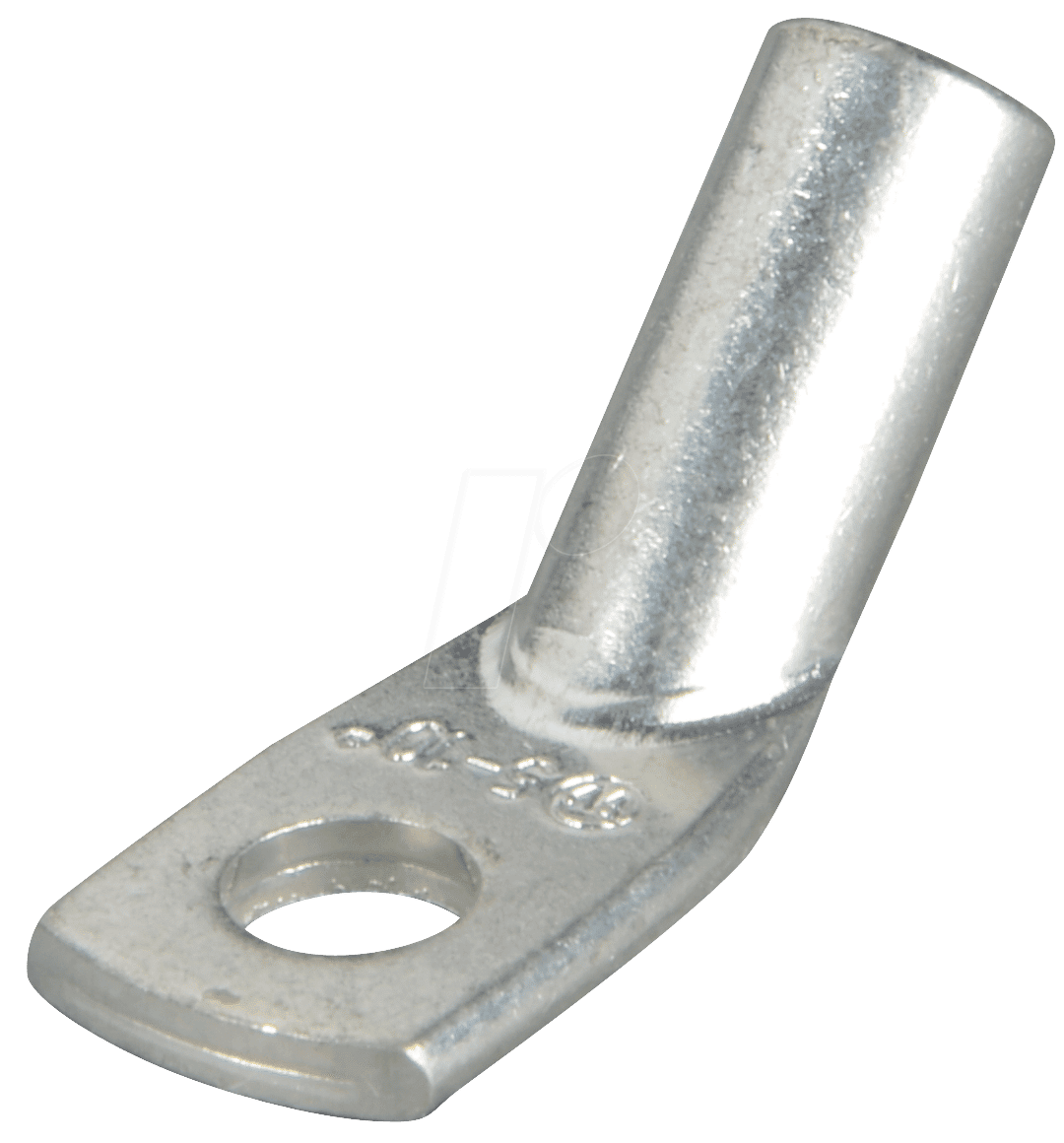

Optimale Elektrische Verbindungen mit dem WKS 45 50-12 Winkelkabelschuh
Die fachgerechte und sichere Verbindung von elektrischen Leitern ist entscheidend für die Langlebigkeit und Effizienz jeder elektrischen Anlage. Der WKS 45 50-12 Winkelkabelschuh mit einem 45° Winkel, konzipiert für Leiterquerschnitte von 50,0 mm² und einer M12-Befestigung, adressiert präzise die Herausforderung komplexer Kabelführungen und beengter Einbauräume. Dieses Produkt ist die ideale Lösung für Elektrofachkräfte, Anlagenbauer, Schaltschrankbauer und Instandhalter, die auf maximale Zuverlässigkeit, einfache Installation und eine platzsparende, störungsfreie Stromübertragung Wert legen.
Präzision und Zuverlässigkeit für Anspruchsvolle Installationen
Der WKS 45 50-12 Winkelkabelschuh stellt eine überlegene Alternative zu Standard-Kabelschuhen dar, indem er gezielt die Einschränkungen herkömmlicher, gerader Verbindungen überwindet. Seine 45°-Winkelgeometrie ermöglicht eine ergonomische und effiziente Kabelführung auch in engen oder verwinkelten Schaltschränken und an schwer zugänglichen Stellen. Dies reduziert die mechanische Belastung der Kabeladern und verhindert unerwünschte Biegeradien, die zu Überhitzung und vorzeitigem Verschleiß führen könnten. Die präzise gefertigte Anschlussfläche und die optimale Materialbeschaffenheit gewährleisten einen dauerhaft geringen Übergangswiderstand, was für eine verlustarme Stromleitung und die Vermeidung von Energieverschwendung unerlässlich ist.
Konstruktionsmerkmale und Technische Vorteile
Dieser Winkelkabelschuh wurde entwickelt, um höchsten technischen Anforderungen gerecht zu werden:
- Optimale Winkelgeometrie: Die 45°-Ausführung ermöglicht eine geschickte Richtungsänderung des Kabels, was die Installation in beengten Verhältnissen erheblich erleichtert und die mechanische Beanspruchung des Kabels reduziert.
- Hohe Leitfähigkeit: Gefertigt aus hochwertigem Kupfer, bietet der Kabelschuh eine exzellente elektrische Leitfähigkeit und minimiert Übergangswiderstände für eine effiziente Stromübertragung.
- Robuste Verarbeitung: Die massive Bauweise und die sorgfältige Fertigung garantieren eine hohe mechanische Stabilität und Langlebigkeit, auch unter anspruchsvollen Umgebungsbedingungen.
- Kompatibilität: Ausgelegt für einen Leiterquerschnitt von 50,0 mm² und einer M12-Befestigung, passt dieser Kabelschuh nahtlos in eine Vielzahl von Standardanwendungen und Verteilersystemen.
- Einfache Montage: Die großzügig dimensionierte Anschlussöffnung und die präzise Bohrung für die Verschraubung ermöglichen eine schnelle und sichere Verpressung mit dem Leiter und eine einfache Befestigung am Zielanschluss.
Einsatzgebiete und Anwendungsbereiche
Der WKS 45 50-12 Winkelkabelschuh ist ein unverzichtbares Bauteil in verschiedenen Industriezweigen:
- Schaltschrankbau: Ermöglicht eine geordnete und platzsparende Kabelführung, selbst in dicht bestückten Schaltschränken.
- Anlagenbau: Sorgt für zuverlässige Verbindungen in komplexen Maschinen- und Anlagenstrukturen.
- Energieverteilung: Ideal für den Einsatz in Schaltanlagen, Verteilern und Anschlusskästen, wo Winkelverbindungen notwendig sind.
- Erneuerbare Energien: Geeignet für Anwendungen in Solar- und Windkraftanlagen, wo robuste und effiziente Verbindungen gefordert sind.
- Industrielle Automatisierung: Bietet eine sichere und dauerhafte Verbindung für Steuerungs- und Leistungskabel.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Modell | WKS 45 50-12 |
| Winkel | 45° |
| Leiterquerschnitt | 50,0 mm² |
| Befestigungsbohrung | M12 |
| Material | Hochreines Kupfer, elektrolytisch verzinnt (für verbesserte Korrosionsbeständigkeit und Lötbarkeit) |
| Oberflächenbehandlung | Verzinkt (schützt vor Oxidation und verbessert die elektrische Kontaktierung) |
| Form | Gepresst, mit isoliertem Schaft (je nach Ausführung/Variante) oder offen |
| Max. Betriebstemperatur | Konzipiert für den Dauerbetrieb im Temperaturbereich von -40°C bis +120°C, abhängig von Isolationsmaterial (falls vorhanden) und Umgebungsbedingungen. |
| Herstellungsverfahren | Präzisionsgepresst für optimale Maßhaltigkeit und Formstabilität. |
| Normenkonformität | Entspricht gängigen Normen für Kabelschuhe zur Gewährleistung von Sicherheit und Leistung. |
| Anwendungsbereiche | Elektroinstallation, Schaltanlagenbau, Industrie, Automatisierungstechnik, erneuerbare Energien. |
Haltbarkeit und Zuverlässigkeit durch Materialwahl
Die Auswahl des richtigen Materials ist fundamental für die Leistungsfähigkeit und Lebensdauer eines Kabelschuhs. Der WKS 45 50-12 Winkelkabelschuh ist aus hochreinem Kupfer gefertigt, einem Werkstoff, der für seine exzellente elektrische Leitfähigkeit und gute mechanische Bearbeitbarkeit bekannt ist. Dies gewährleistet einen minimalen Übergangswiderstand, was für die Effizienz der Stromübertragung unerlässlich ist. Kupfer hat zudem eine hohe Korrosionsbeständigkeit, wird aber zur weiteren Erhöhung der Widerstandsfähigkeit gegen aggressive Umwelteinflüsse und zur Verbesserung der Lötbarkeit häufig elektrolytisch verzinnt. Diese Verzinnung schützt die Kupferoberfläche effektiv vor Oxidation und sorgt für eine stabile und zuverlässige elektrische Verbindung über die gesamte Lebensdauer der Anlage. Die massive Bauweise des Kabelschuhs trägt zusätzlich zu seiner Robustheit bei und ermöglicht eine sichere Verpressung, die auch mechanischen Belastungen standhält.
Häufig gestellte Fragen zu WKS 45 50-12 – Winkelkabelschuh 45° 50,0 mm2 / M12
Was sind die Hauptvorteile des 45°-Winkels bei diesem Kabelschuh?
Der 45°-Winkel ist entscheidend für die Installation in beengten oder verwinkelten Einbauräumen. Er ermöglicht eine effiziente und platzsparende Kabelführung, reduziert die mechanische Belastung des Kabels durch Vermeidung von scharfen Knicken und erleichtert so die Montage erheblich, insbesondere in Schaltschränken und an komplexen Maschinen.
Für welche Leiterquerschnitte ist der WKS 45 50-12 ausgelegt?
Dieser spezifische Winkelkabelschuh ist für die Aufnahme von Leitern mit einem Querschnitt von 50,0 mm² konzipiert. Dies gewährleistet eine optimale Strombelastbarkeit und elektrische Verbindung für diesen Leiterquerschnitt.
Welche Art von Befestigung wird für die M12-Öffnung benötigt?
Die M12-Befestigung bedeutet, dass eine Schraube mit einem metrischen Gewindedurchmesser von 12 mm zur Befestigung des Kabelschuhs an der Anschlussklemme oder dem Sammelschienensystem verwendet wird. Hierfür sind passende M12-Schrauben und Muttern oder passende Anschlussklemmen erforderlich.
Aus welchem Material besteht der Winkelkabelschuh und welche Vorteile bietet dies?
Der Kabelschuh ist aus hochreinem Kupfer gefertigt, oft elektrolytisch verzinnt. Kupfer bietet eine hervorragende elektrische Leitfähigkeit, was für geringe Übergangswiderstände und effiziente Stromübertragung sorgt. Die Verzinnung erhöht die Korrosionsbeständigkeit und verbessert die Kontaktqualität, besonders bei unterschiedlichen Metallen.
Wie wird die Qualität der elektrischen Verbindung sichergestellt?
Die Qualität der Verbindung wird durch die präzise Fertigung des Kabelschuhs, das verwendete hochleitfähige Material und die Möglichkeit einer fachgerechten Verpressung mit dem Leiter gewährleistet. Eine professionelle Verpressung mit geeignetem Werkzeug schafft eine mechanisch und elektrisch einwandfreie Verbindung mit geringem Übergangswiderstand.
Ist der WKS 45 50-12 für den Einsatz in rauen Umgebungen geeignet?
Dank der Materialwahl (Kupfer, Verzinnung) und der robusten Konstruktion ist der Kabelschuh für den Einsatz in vielen industriellen Umgebungen geeignet. Die genaue Eignung hängt jedoch von spezifischen Umgebungsfaktoren wie aggressiven Chemikalien, extremen Temperaturen oder hoher mechanischer Beanspruchung ab, die die zugelassenen Betriebsgrenzen überschreiten könnten.
Welche Werkzeuge werden für die Installation dieses Kabelschuhs benötigt?
Für die fachgerechte Installation sind in der Regel ein geeignetes Abisolierwerkzeug für das Kabel, ein Werkzeug zur Verpressung des Kabelschuhs auf den Leiter (z.B. eine Crimpzange oder eine hydraulische Presszange) und das passende Befestigungsmaterial (M12-Schraube, Mutter) erforderlich.
