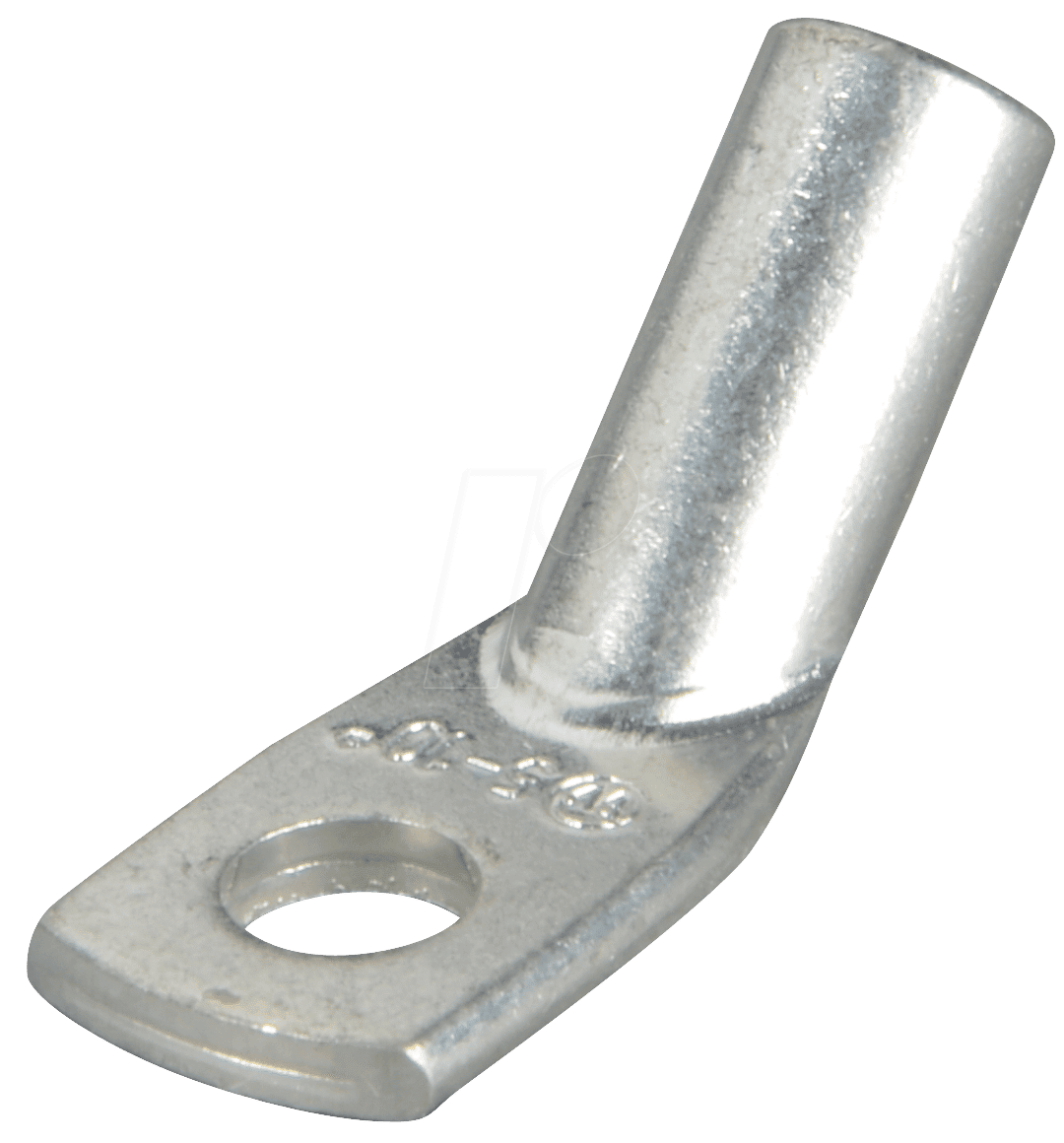

Maximale Effizienz bei der Kabelverbindung: Der WKS 45 50-10 Winkelkabelschuh
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für die Winkelverbindung von Kabeln im Leistungsbereich von 50,0 mm² mit einer metrischen Befestigung von M10? Der WKS 45 50-10 Winkelkabelschuh wurde speziell entwickelt, um Installationskomplexe zu vereinfachen und elektrische Verbindungen sicher und effizient zu gestalten. Ideal für Elektrotechniker, Anlagenbauer und Wartungspersonal, die Wert auf Langlebigkeit, Präzision und normgerechte Ausführung legen.
Überlegene Leistung und Installationseffizienz
Der WKS 45 50-10 Winkelkabelschuh mit seinem präzisen 45-Grad-Winkel ist die ideale Wahl, wenn es darum geht, Platz zu sparen und gleichzeitig eine robuste, dauerhafte elektrische Verbindung zu gewährleisten. Standard-Kabelschuhe erfordern oft mehr Biegeradius und können zu überflüssigem Platzbedarf oder ungünstigen Zugentlastungen führen. Unser Winkelkabelschuh bietet hier einen entscheidenden Vorteil:
- Optimale Raumnutzung: Die 45-Grad-Winkelung ermöglicht eine intelligente und kompakte Kabelführung, besonders in engen Schaltanlagen, Verteilern oder Gehäusen, wo jeder Zentimeter zählt. Dies reduziert das Risiko von Kabelbeschädigungen durch Quetschungen oder scharfe Biegungen erheblich.
- Reduzierte mechanische Belastung: Durch die intelligente Winkelkonstruktion wird die mechanische Belastung auf die Anschlussstelle und das Kabel minimiert. Dies trägt maßgeblich zur Langlebigkeit der gesamten elektrischen Installation bei.
- Vereinfachte Montage: Die Winkelform erleichtert das Positionieren und Crimpen des Kabelschuhs, was den Installationsprozess beschleunigt und die Fehlerquote reduziert.
- Sichere elektrische Übertragung: Gefertigt aus hochwertigen Materialien und mit einer präzisen Verarbeitung, gewährleistet der WKS 45 50-10 eine elektrische Verbindung mit minimalen Übergangswiderständen, was für eine sichere und effiziente Stromübertragung unerlässlich ist.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen in der Industrie, im Schaltschrankbau und in der Energietechnik, wo hohe Ströme und zuverlässige Verbindungen gefordert sind.
Präzision und Materialqualität für höchste Ansprüche
Die Auswahl des richtigen Kabelschuhs ist entscheidend für die Zuverlässigkeit und Sicherheit elektrischer Systeme. Der WKS 45 50-10 Winkelkabelschuh zeichnet sich durch seine sorgfältige Materialauswahl und präzise Fertigung aus, die ihn von Standardlösungen abhebt.
Technische Spezifikationen im Detail
Der WKS 45 50-10 Winkelkabelschuh ist für anspruchsvolle elektrische Anwendungen konzipiert und erfüllt höchste Qualitätsstandards. Seine spezifischen Merkmale gewährleisten eine zuverlässige und langlebige Leistung.
| Eigenschaft | Beschreibung |
|---|---|
| Modell | WKS 45 50-10 |
| Typ | Winkelkabelschuh |
| Anschlusswinkel | 45 Grad |
| Leiterquerschnitt (nominal) | 50,0 mm² |
| Befestigungslochdurchmesser | M10 (entspricht einem Schraubendurchmesser von ca. 10 mm) |
| Material | Hochreines Kupfer, galvanisch verzinnt. Diese Kombination bietet exzellente elektrische Leitfähigkeit und schützt effektiv vor Korrosion und Oxidation, selbst unter anspruchsvollen Umgebungsbedingungen. |
| Verarbeitung | Präzisionsgecrimpt für optimale elektrische und mechanische Verbindungen. Die glatte Oberfläche und die exakte Passform gewährleisten einen geringen Übergangswiderstand und eine sichere mechanische Verankerung. |
| Anwendungstemperatur | Geeignet für einen breiten Betriebstemperaturbereich, typischerweise von -40°C bis +125°C, abhängig von der Isolation und den Umgebungsbedingungen. |
| Normenkonformität | Erfüllt relevante nationale und internationale Normen für Kabelschuhe und elektrische Verbindungen, was die sichere und normgerechte Installation in industriellen und gewerblichen Umgebungen gewährleistet. |
Optimale Einsatzgebiete für den WKS 45 50-10
Der WKS 45 50-10 Winkelkabelschuh ist aufgrund seiner spezifischen Eigenschaften prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Effizienz, Zuverlässigkeit und Platzersparnis im Vordergrund stehen. Seine 45-Grad-Winkelung bietet hier klare Vorteile gegenüber geraden Lösungen.
- Schaltschrankbau: In der komplexen Verdrahtung von Schaltschränken ist oft wenig Platz vorhanden. Der Winkelkabelschuh ermöglicht eine ordentliche und platzsparende Führung der Hauptstromzuführungen, was die Wartung und Übersichtlichkeit erheblich verbessert.
- Energieverteilung: Bei der Anbindung von Transformatoren, Generatoren oder anderen Energiequellen, wo dicke Kabel zu verlegen sind und die Platzverhältnisse begrenzt sein können, sorgt der Winkelkabelschuh für eine sichere und effiziente Verbindung.
- Industrielle Maschinen und Anlagen: In der Automatisierungstechnik und im Maschinenbau müssen Kabel oft um Ecken geführt werden. Der WKS 45 50-10 erleichtert diese Installationen und minimiert die mechanische Belastung der Anschlusspunkte.
- Erneuerbare Energien: In Photovoltaik-Anlagen oder Windkraftanlagen, wo robuste und wetterbeständige Verbindungen unter oft beengten Verhältnissen gefragt sind, bietet dieser Kabelschuh eine ideale Lösung für die Hauptanschlüsse.
- Fahrzeugtechnik: In größeren Nutzfahrzeugen, Bussen oder Spezialfahrzeugen, wo Platz ebenfalls eine wichtige Rolle spielt und Vibrationen auftreten können, sorgt der Winkelkabelschuh für eine stabile und sichere elektrische Verbindung.
- Bahntechnik: In Schienenfahrzeugen sind höchste Anforderungen an Sicherheit und Zuverlässigkeit gestellt. Die Winkelkabelschuhe tragen zur sicheren und raumsparenden Verlegung von Leistungskabeln bei.
FAQ – Häufig gestellte Fragen zu WKS 45 50-10 – Winkelkabelschuh 45° 50,0 mm2 / M10
Welche Vorteile bietet die 45-Grad-Winkelung im Vergleich zu einem geraden Kabelschuh?
Die 45-Grad-Winkelung des WKS 45 50-10 ermöglicht eine deutlich platzsparendere und oft auch ergonomischere Kabelführung, insbesondere in beengten Schaltanlagen oder Gehäusen. Sie hilft, übermäßige Biegungen zu vermeiden und die mechanische Belastung auf die Anschlussstelle zu reduzieren, was die Lebensdauer der Installation erhöht.
Ist der WKS 45 50-10 für den Außeneinsatz geeignet?
Der Kabelschuh selbst ist aus galvanisch verzinntem Kupfer gefertigt, was einen guten Korrosionsschutz bietet. Für den Außeneinsatz ist jedoch immer auch eine geeignete Isolation und eine Schutzklasse des Gesamtanschlusses zu berücksichtigen. Unter normalen Umgebungsbedingungen und bei fachgerechter Installation ist er sehr langlebig.
Welches Werkzeug benötige ich zum Crimpen des WKS 45 50-10?
Für einen sicheren und dauerhaften Anschluss des WKS 45 50-10 wird ein geeignetes Crimpwerkzeug für Kabelschuhe des Querschnitts 50,0 mm² empfohlen. Dies kann eine Handcrimpzange oder ein hydraulisches Crimpwerkzeug sein, je nach Anforderung und Stückzahl. Die Verwendung des korrekten Werkzeugs ist entscheidend für die elektrische und mechanische Integrität der Verbindung.
Wie wird die richtige Größe des Befestigungslochs (M10) ermittelt?
Das M10 im Produkttitel bezieht sich auf die metrische Gewindegröße der Schraube, die zur Befestigung des Kabelschuhs an der Anschlussstelle (z.B. Klemme, Sammelschiene) verwendet wird. Dies entspricht in der Regel einem Lochdurchmesser von etwa 10,5 mm bis 11 mm, um eine reibungslose Montage mit einer M10-Schraube und Mutter oder einem Gewinde zu ermöglichen.
Ist der WKS 45 50-10 für alle Arten von Leitern geeignet?
Der Kabelschuh ist primär für eindrähtige und mehrdrähtige Kupferleiter mit einem Querschnitt von 50,0 mm² konzipiert. Die genaue Beschaffenheit des Leiters (z.B. feindrähtig) kann die Wahl des Crimpwerkzeugs beeinflussen, aber der Kabelschuh ist für diesen Querschnittsstandard optimiert.
Wie beeinflusst der Winkelkabelschuh die elektrische Leitfähigkeit?
Durch die Verwendung von hochreinem, galvanisch verzinntem Kupfer und die präzise Fertigung des Kabelschuhs wird ein sehr geringer Übergangswiderstand gewährleistet. Die Winkelform selbst hat keinen negativen Einfluss auf die elektrische Leitfähigkeit, solange die Crimpeung korrekt ausgeführt wurde. Die Verzinnung schützt zudem vor Oxidation, die den Widerstand erhöhen könnte.
Welche Normen sind für die Verwendung von Kabelschuhen wie dem WKS 45 50-10 relevant?
Relevante Normen umfassen unter anderem DIN EN 60352-2 (für das Crimpen) und DIN EN 13601 (für Kupfer und Kupferlegierungen), sowie spezifische Normen für den Schaltschrankbau und elektrische Anlagen. Die Einhaltung dieser Normen stellt die Sicherheit und Zuverlässigkeit der elektrischen Verbindung sicher.
