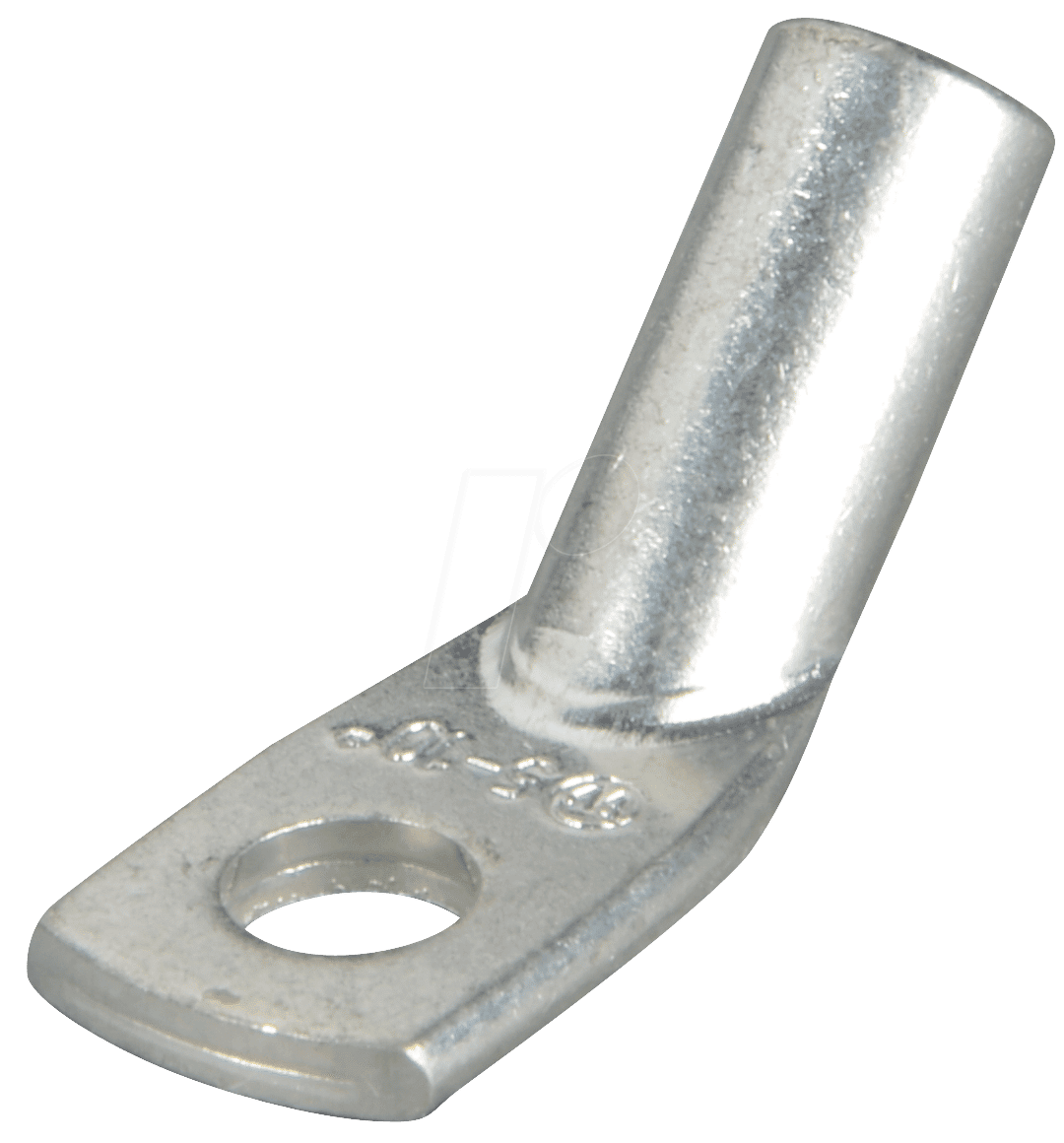

Präzise Kabelverbindungen mit dem WKS 45 35-6 Winkelkabelschuh
Sie suchen nach einer robusten und zuverlässigen Lösung für die Winkelführung Ihrer 35,0 mm² Kabelanschlüsse, die gleichzeitig eine sichere Verbindung mit M6-Schrauben ermöglicht? Der WKS 45 35-6 Winkelkabelschuh ist die Antwort für Elektrotechniker, Schaltanlagenbauer und industrielle Anwender, die Wert auf höchste Qualität und Langlebigkeit legen. Dieser spezielle Kabelschuh löst das Problem der oft unhandlichen und potenziell störanfälligen 90-Grad-Biegungen in engen Verteilerkästen oder Schaltschränken und minimiert das Risiko von Beschädigungen am Kabelmantel oder den einzelnen Litzen.
Optimale Kraftübertragung und sichere Montage
Der WKS 45 35-6 Winkelkabelschuh 45° bietet gegenüber herkömmlichen, geraden Kabelschuhen entscheidende Vorteile, insbesondere in beengten Platzverhältnissen. Die 45-Grad-Winkelung erlaubt eine effizientere Raumnutzung und erleichtert die Installation, indem sie unnötige Knicke im Kabel vermeidet. Dies führt zu einer verbesserten elektrischen Leitfähigkeit und reduziert den mechanischen Stress am Kabelanschluss. Die präzise Verarbeitung und die Kompatibilität mit M6-Schrauben gewährleisten eine feste und sichere Verbindung, die Vibrationen standhält und eine dauerhaft zuverlässige Stromübertragung garantiert.
Konstruktion und Material für maximale Zuverlässigkeit
Die Konstruktion des WKS 45 35-6 Winkelkabelschuhs ist auf Langlebigkeit und Performance ausgelegt. Gefertigt aus hochwertigem Kupfer, einem Material mit exzellenter elektrischer Leitfähigkeit und Korrosionsbeständigkeit, minimiert dieser Kabelschuh Übergangswiderstände und gewährleistet eine optimale Stromführung über einen weiten Temperaturbereich. Die Oberfläche ist typischerweise verzinnt, um zusätzlichen Schutz vor Oxidation zu bieten und eine einfache Lötbarkeit oder Crimpung zu ermöglichen.
Vorteile des WKS 45 35-6 Winkelkabelschuhs
- Platzsparende Winkelführung: Ermöglicht eine effiziente Verlegung von Kabeln in beengten Schaltschränken und Verteilerkästen durch die 45°-Ausrichtung.
- Reduzierte Kabelbelastung: Minimiert mechanischen Stress und Knicke am Kabelmantel und den Litzen, was die Lebensdauer der elektrischen Verbindung erhöht.
- Hohe elektrische Leitfähigkeit: Gefertigt aus reinem Kupfer für minimale Übergangswiderstände und optimale Stromübertragung.
- Sichere Anschlussmöglichkeit: Passend für M6-Schrauben, gewährleistet eine stabile und vibrationsfeste Verbindung.
- Robuste Konstruktion: Widerstandsfähig gegenüber Umwelteinflüssen und mechanischer Beanspruchung im industriellen Einsatz.
- Professionelle Optik: Sorgt für eine saubere und ordentliche Verdrahtung in jeder Installation.
- Vielseitige Anwendung: Ideal für den Einsatz in Automobil, Maschinenbau, Energieverteilung und anderen industriellen Anwendungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Modellbezeichnung | WKS 45 35-6 |
| Anschlusswinkel | 45° |
| Leiterquerschnitt (mm²) | 35,0 |
| Bohrung für Befestigungsschraube (mm) | M6 |
| Material | Hochwertiges Kupfer (typischerweise verzinnt) |
| Oberflächenbehandlung | Verzinnung (optional, je nach Ausführung) |
| Anwendungsbereich | Industrielle Elektroinstallation, Schaltanlagenbau, Maschinenbau, Energieverteilung |
| Elektrische Eigenschaften | Hohe Leitfähigkeit, geringer Übergangswiderstand |
| Mechanische Eigenschaften | Robuste Ausführung, vibrationsfest nach fachgerechter Montage |
Präzision bei der Materialauswahl und Verarbeitung
Die Auswahl des richtigen Materials ist entscheidend für die Funktionalität und Lebensdauer eines Kabelschuhs. Bei diesem WKS 45 35-6 Winkelkabelschuh kommt ausschließlich hochreines Kupfer zum Einsatz. Kupfer bietet eine der besten elektrischen Leitfähigkeiten aller Metalle, was für die Minimierung von Energieverlusten und die Gewährleistung einer stabilen Stromversorgung unerlässlich ist. Die Oberflächenveredelung durch Verzinnung schützt das Kupfer vor Oxidation und Korrosion, insbesondere in Umgebungen mit wechselnden klimatischen Bedingungen oder aggressiven Medien. Diese Verzinnung verbessert zudem die Kontaktierung und erleichtert den Prozess des Lötens oder Crimpen, falls diese Verbindungstechniken zur Anwendung kommen.
Optimale Anwendungsszenarien und Installationshinweise
Der WKS 45 35-6 Winkelkabelschuh ist konzipiert für den professionellen Einsatz, wo Zuverlässigkeit und Effizienz im Vordergrund stehen. Typische Einsatzgebiete umfassen:
- Schaltanlagenbau: Zur ordentlichen und platzsparenden Führung von Haupt- und Steuerleitungen in Schalt-, Steuer- und Verteilungsanlagen.
- Maschinenbau: Anschluss von Motoren, Sensoren und Steuerungskomponenten, bei denen eine Winkelführung der Kabel erforderlich ist.
- Energieverteilung: Montage in Umspannwerken, Trafostationen oder Niederspannungsverteilungen zur sicheren Verbindung von Kabeln mit Sammelschienen oder Leistungsschaltern.
- Industrielle Automatisierung: Integration in komplexe elektrische Systeme zur Gewährleistung einer robusten und störungsfreien Signal- und Leistungsübertragung.
Für eine optimale Leistung und Sicherheit ist die fachgerechte Montage unerlässlich. Der Kabelschuh sollte fest auf die abisolierte Litze des Kabels aufgebracht und anschließend mittels einer geeigneten Presszange (bei Crimpverbindung) oder durch Löten sicher verbunden werden. Die M6-Schraube sollte mit dem empfohlenen Drehmoment angezogen werden, um eine optimale elektrische Verbindung zu gewährleisten, ohne das Material zu beschädigen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WKS 45 35-6 – Winkelkabelschuh 45° 35,0 mm2 / M6
Ist der WKS 45 35-6 Winkelkabelschuh für den Außeneinsatz geeignet?
Der WKS 45 35-6 Winkelkabelschuh ist typischerweise aus verzinntem Kupfer gefertigt, was ihm eine gute Korrosionsbeständigkeit verleiht. Für kritische Außenanwendungen oder Umgebungen mit hoher Feuchtigkeit oder aggressiven Substanzen empfehlen wir dennoch, zusätzliche Schutzmaßnahmen zu treffen oder sich über spezifische Ausführungen mit erweiterter Schutzklasse zu informieren. Die fachgerechte Montage und Isolation sind hierbei entscheidend.
Welche Art von Werkzeug wird zum Anbringen des Kabelschuhs benötigt?
Zur fachgerechten Verbindung des WKS 45 35-6 Winkelkabelschuhs mit dem Kabel wird in der Regel eine hydraulische oder manuelle Presszange mit einem passenden Matrizensatz für einen Leiterquerschnitt von 35,0 mm² empfohlen. Alternativ kann bei bestimmten Ausführungen und Anwendungsbedingungen auch eine Lötverbindung in Betracht gezogen werden. Die Befestigung am Zielgerät erfolgt mittels einer M6-Schraube, für deren Anzug ein passender Schraubenschlüssel oder Steckschlüssel benötigt wird.
Kann der Winkelkabelschuh auch für andere Schraubengrößen als M6 verwendet werden?
Nein, der WKS 45 35-6 ist spezifisch für die Verwendung mit M6-Schrauben ausgelegt. Die Größe der Befestigungsbohrung ist exakt auf M6-Schrauben abgestimmt, um eine sichere und optimale Kontaktierung zu gewährleisten. Bei Bedarf an anderen Schraubengrößen sind entsprechende Modelle mit abweichenden Bohrungsdurchmessern zu wählen.
Wie wird sichergestellt, dass der Kabelschuh eine dauerhaft elektrische Verbindung bietet?
Eine dauerhaft zuverlässige elektrische Verbindung wird durch die Kombination aus hochwertigem Material (reines Kupfer), präziser Verarbeitung, fachgerechter Montage (richtiges Pressen oder Löten) und der korrekten Anzugskraft der M6-Befestigungsschraube erreicht. Die Verzinnung schützt zusätzlich vor Korrosion, die Übergangswiderstände erhöhen könnte. Regelmäßige Inspektionen der Installation können die langfristige Zuverlässigkeit sicherstellen.
Welche Isolationsmaterialien sind für die Verbindung mit diesem Kabelschuh kompatibel?
Nach der fachgerechten Verbindung des Kabelschuhs mit dem Kabel ist eine geeignete Isolation unerlässlich. Kompatible Materialien umfassen Schrumpfschläuche, Isolierband oder spezielle Vergussmassen, die für den jeweiligen Anwendungsbereich und die auftretenden Temperaturen geeignet sind. Die Auswahl sollte basierend auf den Umgebungsbedingungen und den Anforderungen der elektrischen Sicherheit getroffen werden.
Wie unterscheidet sich der WKS 45 35-6 von einem Standard-Kabelschuh?
Der Hauptunterschied liegt in der 45-Grad-Winkelung der Anschlussfahne, die eine effizientere und platzsparendere Kabelführung in Winkeln ermöglicht. Standard-Kabelschuhe sind gerade und erfordern oft mehr Platz für die Verlegung oder können zu stärkeren Kabelknicken führen. Darüber hinaus ist der WKS 45 35-6 speziell für den Anschluss an M6-Schrauben konzipiert, was eine präzise und sichere Befestigung in entsprechenden Anwendungen gewährleistet.
Besteht die Gefahr, dass sich der Kabelschuh löst?
Bei fachgerechter Montage und Verwendung des empfohlenen Werkzeugs sowie der korrekten Anzugskraft der M6-Schraube ist ein selbstständiges Lösen des Kabelschuhs äußerst unwahrscheinlich. Die mechanische Verbindung durch Pressen oder Löten und die kraftschlüssige Verschraubung bieten eine hohe Sicherheit gegen Losschütteln oder Verrutschen, selbst unter Vibrationseinfluss.
