Maximale Leistung und Sicherheit: Der WKS 45 25-10 Winkelkabelschuh für anspruchsvolle Installationen

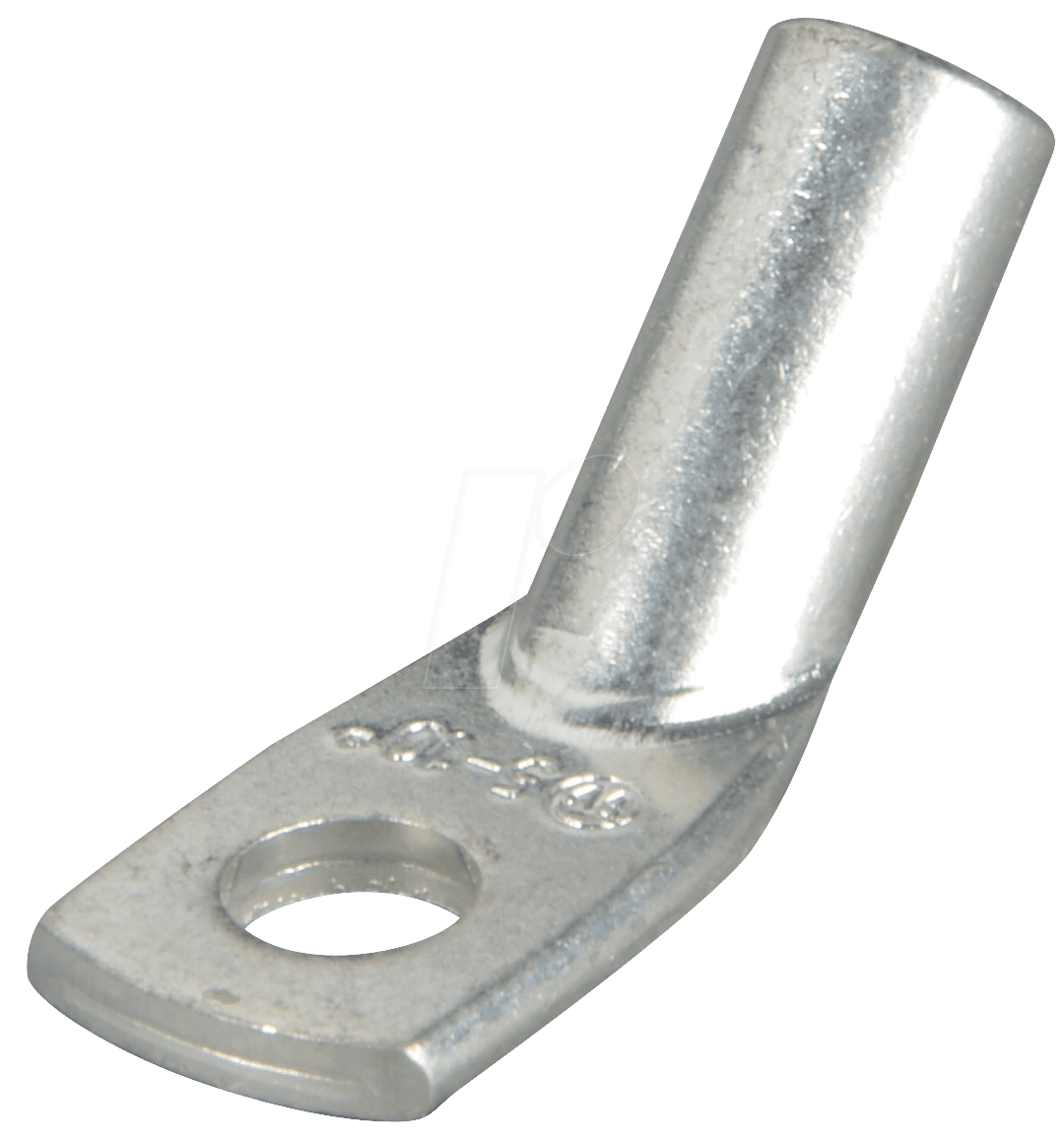

Wenn es um zuverlässige elektrische Verbindungen unter widrigen Bedingungen geht, sind Standardlösungen oft nicht ausreichend. Der WKS 45 25-10 Winkelkabelschuh mit einem 45° Winkel, ausgelegt für Kabelquerschnitte von 25,0 mm² und einer M10-Befestigung, schließt diese Lücke. Er richtet sich primär an Elektrofachkräfte, Anlagenbauer und Heimwerker, die eine robuste, langlebige und normgerechte Verbindungslösung suchen, die auch bei beengten Platzverhältnissen eine optimale Kabelführung ermöglicht und potenzielle mechanische Belastungen minimiert.
Optimale Kabelführung und Platzersparnis durch 45°-Winkeldesign
Die herausragende Eigenschaft des WKS 45 25-10 ist sein integrierter 45°-Winkel. Diese spezielle Geometrie ist nicht nur ein Designmerkmal, sondern eine essentielle Funktion, die die Effizienz und Sicherheit elektrischer Anlagen maßgeblich beeinflusst. Anstatt Kabel in einem 90°-Winkel zu verlegen, was oft zu starken Knicken, erhöhtem Biegeradius und damit zu mechanischem Stress an der Anschlussstelle führt, erlaubt der 45°-Winkel eine sanftere und kontrolliertere Richtungsänderung. Dies ist insbesondere in Schaltschränken, Verteilerkästen oder anderen beengten Einbausituationen von unschätzbarem Wert. Die reduzierte Platzbeanspruchung durch die schräge Ausrichtung ermöglicht eine dichtere Bestückung und erleichtert die Installation sowie die spätere Wartung, da die Kabelstränge übersichtlicher und zugänglicher bleiben.
Unübertroffene Leitfähigkeit und mechanische Stabilität
Der WKS 45 25-10 Winkelkabelschuh ist konzipiert, um höchste Anforderungen an elektrische Leitfähigkeit und mechanische Festigkeit zu erfüllen. Gefertigt aus hochwertigem Kupfer, das für seine exzellente elektrische Leitfähigkeit bekannt ist, stellt dieser Kabelschuh sicher, dass der Stromfluss mit minimalen Verlusten erfolgt. Die Oberfläche ist typischerweise verzinnt, was nicht nur Korrosionsschutz bietet, sondern auch die Lötbarkeit und die elektrische Verbindung weiter verbessert und Oxidation verhindert. Die massive Konstruktion und die präzise Verarbeitung garantieren eine hohe mechanische Belastbarkeit, die auch unter Vibrationen oder Zugkräften eine sichere und dauerhafte Verbindung gewährleistet. Dies macht ihn zur idealen Wahl für industrielle Anwendungen, Energieverteilung und alle Bereiche, in denen Zuverlässigkeit oberste Priorität hat.
Präzise Anwendung und einfache Montage
Die Dimensionierung des WKS 45 25-10 ist auf spezifische Anforderungen zugeschnitten: Ein Querschnitt von 25,0 mm² ermöglicht die sichere Handhabung hoher Stromstärken, wie sie in vielen industriellen und gewerblichen Anwendungen üblich sind. Die M10-Befestigung bietet eine robuste Verbindungsmöglichkeit, die eine sichere Verschraubung gewährleistet und ein Herausrutschen des Kabelschuhs unter Last verhindert. Die Montage erfolgt typischerweise durch Verpressen mit einer geeigneten Crimpzange oder durch Löten, je nach Anforderung und Standard. Die Innenkontur des Kabelschuhs ist so gestaltet, dass sie die Leiteradern des Kabels optimal umschließt und eine gleichmäßige Druckverteilung beim Verpressen sicherstellt, was für eine geringe Übergangswiderstand und damit für eine effiziente Energieübertragung essenziell ist.
Vorteile des WKS 45 25-10 Winkelkabelschuhs
- Optimierte Kabelführung: Der 45°-Winkel minimiert Kabelknicke und ermöglicht eine platzsparende Installation in engen Räumen.
- Hervorragende Leitfähigkeit: Gefertigt aus hochwertigem, oft verzinntem Kupfer für minimale Übergangswiderstände und hohe Energieeffizienz.
- Hohe mechanische Belastbarkeit: Robuste Konstruktion und präzise Verarbeitung gewährleisten eine sichere und dauerhafte Verbindung auch unter anspruchsvollen Bedingungen.
- Zuverlässige M10-Befestigung: Ermöglicht eine stabile und sichere Anbindung an Klemmen und Sammelschienen.
- Normgerechte Anwendung: Erfüllt die Anforderungen für professionelle Elektroinstallationen und industrielle Anwendungen.
- Verbesserte Wartbarkeit: Die übersichtlichere Kabelführung erleichtert die Fehlerdiagnose und Instandhaltung.
- Reduziertes Risiko von Beschädigungen: Die sanftere Richtungsänderung schont die Kabelisolierung und die Leiter.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WKS 45 25-10 – Winkelkabelschuh |
| Anschlusswinkel | 45° – Ermöglicht optimierte Kabelführung und Platzersparnis. |
| Kabelquerschnitt (Nennwert) | 25,0 mm² – Konzipiert für eine breite Palette von Anwendungen mit mittleren bis hohen Stromstärken. |
| Befestigungsbohrung | M10 – Bietet eine standardisierte und robuste Anschlussmöglichkeit für Schraubverbindungen. |
| Material | Hochwertiges Kupfer – Bekannt für seine überragende elektrische Leitfähigkeit. Oft oberflächenveredelt (z.B. verzinnt) zum Schutz vor Korrosion und zur Verbesserung der Kontaktqualität. |
| Verarbeitung | Präzisionsgefertigt für exakte Passform und optimale Verpressung der Leiteradern. Dickwandige Konstruktion zur Gewährleistung hoher mechanischer Stabilität. |
| Einsatzbereiche | Schaltschrankbau, Energieverteilung, industrielle Anlagen, Automobilindustrie, Schiffbau und überall dort, wo sichere und platzsparende elektrische Verbindungen erforderlich sind. |
| Montagemethode | Geeignet für mechanisches Verpressen mit passenden Werkzeugen (z.B. Presszangen) oder alternativ durch Löten, je nach spezifischer Anwendung und geltenden Normen. |
FAQ – Häufig gestellte Fragen zu WKS 45 25-10 – Winkelkabelschuh 45° 25,0 mm2 / M10
Was genau bedeutet „45° Winkel“ bei diesem Kabelschuh und welche Vorteile bringt er?
Der 45°-Winkel bezieht sich auf die Neigung des Kabelschuhs im Verhältnis zur Achse des Kabels. Anstatt einer geraden oder 90°-Ausrichtung, erlaubt dieser Winkel eine sanftere, schräg nach oben oder unten verlaufende Anschlussmöglichkeit. Die Hauptvorteile sind eine deutlich verbesserte Kabelführung in beengten Räumen, die Vermeidung von starken Kabelknicken, die zu Beschädigungen oder erhöhtem Widerstand führen können, und somit eine insgesamt effizientere und sicherere Installation.
Für welche Art von Kabel ist der WKS 45 25-10 Winkelkabelschuh am besten geeignet?
Dieser Kabelschuh ist für eindrähtige oder mehrdrähtige Kupferleiter mit einem Querschnitt von 25,0 mm² konzipiert. Er eignet sich sowohl für flexible als auch für starre Leitungen, sofern diese im Nennquerschnitt übereinstimmen. Typischerweise werden hierbei Installationskabel oder Leitungen nach DIN-Normen verwendet.
Welche Art von Werkzeug benötige ich, um den WKS 45 25-10 Winkelkabelschuh fachgerecht zu montieren?
Für eine dauerhaft sichere und normgerechte Verbindung wird in der Regel eine hydraulische oder mechanische Presszange mit einem passenden Sechskant- oder Rundwerkzeug verwendet, das für den Querschnitt von 25,0 mm² ausgelegt ist. Die genaue Werkzeugspezifikation hängt vom jeweiligen Hersteller und den geltenden Installationsnormen ab. Alternativ kann unter bestimmten Bedingungen und je nach Anwendung auch eine Lötverbindung als Option betrachtet werden.
Ist die M10-Bohrung für alle Standardschrauben geeignet?
Die M10-Bohrung ist standardisiert und bietet Platz für Schrauben der Gewindegröße M10. Dies ist eine gängige Größe für Anschlussbolzen an Sammelschienen, Klemmen oder anderen elektrischen Bauteilen, die für höhere Strombelastungen ausgelegt sind. Achten Sie auf die Verwendung von passenden Schrauben, Unterlegscheiben und ggf. Sicherungselementen gemäß der spezifischen Anwendung und den geltenden elektrotechnischen Vorschriften.
Welche Vorteile bietet die (typische) Verzinnung des Kabelschuhs?
Die Verzinnung schützt das Kupfer vor Oxidation und Korrosion, was die Lebensdauer des Kabelschuhs signifikant erhöht und die elektrische Kontaktqualität über lange Zeiträume aufrechterhält. Sie erleichtert zudem die Lötbarkeit, falls diese als Montagemethode gewählt wird, und minimiert den Übergangswiderstand, indem sie eine saubere und leitfähige Oberfläche bildet.
In welchen Umgebungen kann der WKS 45 25-10 Winkelkabelschuh eingesetzt werden?
Dank seiner robusten Konstruktion und des Korrosionsschutzes durch die Verzinnung ist der WKS 45 25-10 Winkelkabelschuh für eine Vielzahl von Umgebungen geeignet, einschließlich industrieller Anlagen, Feuchträumen (sofern entsprechend isoliert und geschützt), Schaltschränken und im Außenbereich, solange die Gesamtinstallation den Umgebungsbedingungen und Schutzanforderungen entspricht.
Wie stelle ich sicher, dass die Verbindung auch bei Vibrationen stabil bleibt?
Die Stabilität der Verbindung wird durch die fachgerechte Montage des Kabelschuhs auf dem Kabel (Verpressen oder Löten) und die sichere Verschraubung mit der Zielvorrichtung (z.B. Sammelschiene) erreicht. Die Verwendung von Federringen oder selbstsichernden Muttern bei der Verschraubung kann die Vibrationsfestigkeit zusätzlich erhöhen und ein Lösen der Verbindung unter dynamischer Belastung verhindern. Die Qualität der verwendeten Materialien und die präzise Fertigung des Kabelschuhs tragen ebenfalls zur langfristigen Stabilität bei.
