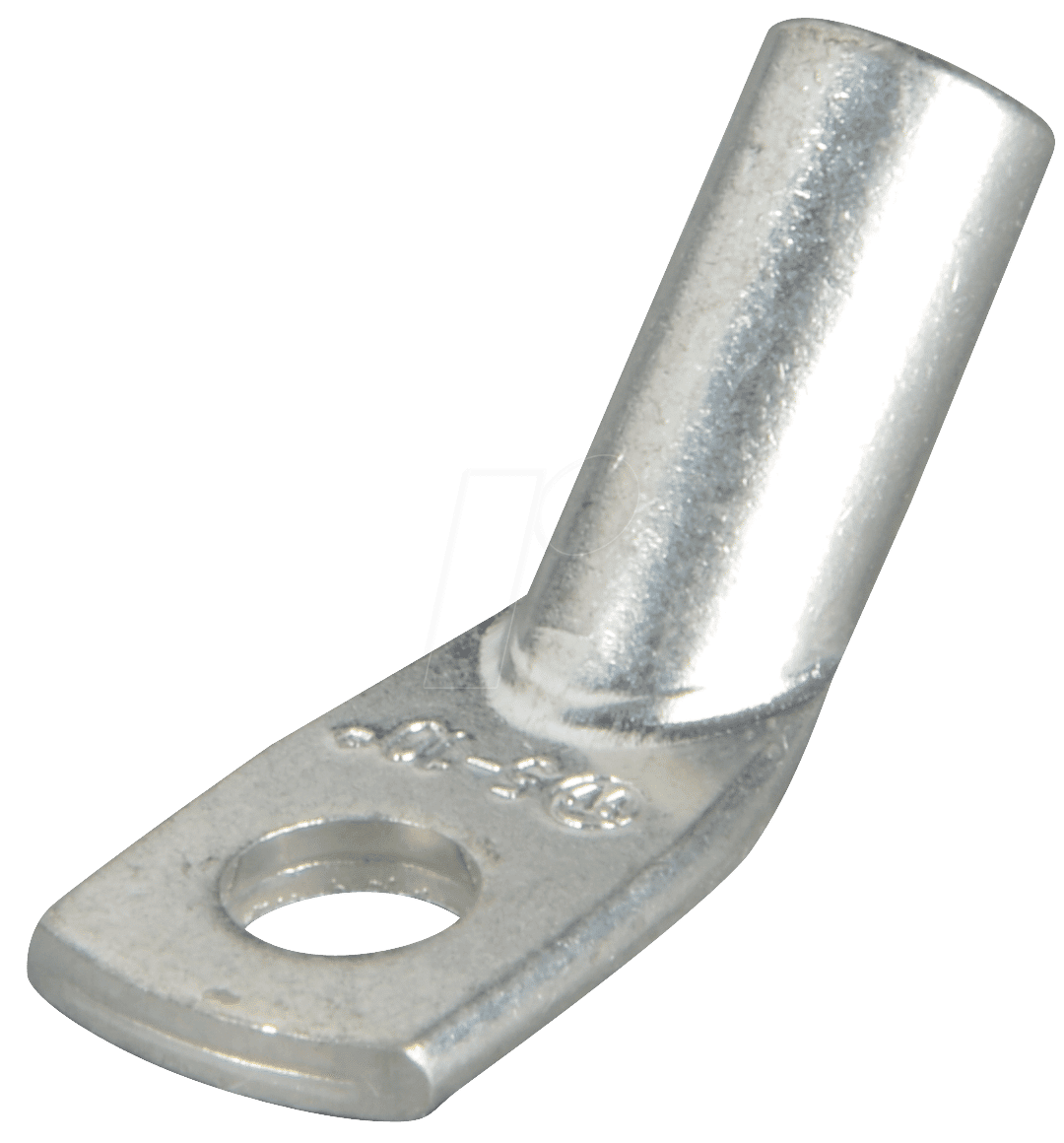

Optimale elektrische Verbindungen mit dem WKS 45 16-8 Winkelkabelschuh
Der WKS 45 16-8 Winkelkabelschuh 45° 16,0 mm² / M8 ist die präzise Lösung für professionelle Elektroinstallationen, bei denen eine zuverlässige und winkelgerechte Verbindung von Kabeln mit einem Querschnitt von 16,0 mm² an eine M8-Schraubverbindung erforderlich ist. Er richtet sich an Elektriker, Ingenieure und versierte Heimwerker, die Wert auf höchste Qualität, Langlebigkeit und einfache Montage legen.
Anwendungsbereiche und technische Überlegenheit
Dieser Winkelkabelschuh ist speziell dafür konzipiert, Engstellen und komplexe Verdrahtungsführungen effizient zu meistern. Seine 45°-Winkelung ermöglicht eine platzsparende und zugentlastete Verlegung von Kabeln in Schaltschränken, Maschinengehäusen oder an schwer zugänglichen Verteilerpunkten. Im Gegensatz zu herkömmlichen, geraden Kabelschuhen verhindert die Winkelform unnötige Knicke, die die Leitfähigkeit beeinträchtigen oder zu Materialermüdung führen könnten. Die präzise Fertigung garantiert eine optimale Kontaktfläche und somit eine dauerhaft niederohmige und sichere elektrische Verbindung.
Herausragende Eigenschaften für maximale Zuverlässigkeit
Die überlegene Performance des WKS 45 16-8 Winkelkabelschuhs manifestiert sich in zahlreichen Detailmerkmalen:
- Präzise Winkelausführung: Die exakte 45°-Geometrie optimiert den Einbau in beengten Verhältnissen und minimiert Biegeradien des Kabels.
- Hochwertiges Material: Gefertigt aus Cu-ETP-Kupfer mit einer galvanischen Verzinnung für exzellente Leitfähigkeit und Korrosionsbeständigkeit.
- Robuste Verpressung: Ermöglicht eine sichere und dauerhafte mechanische und elektrische Verbindung durch fachgerechtes Verpressen.
- Passgenaue Aufnahme: Konzipiert für Kabel mit einem Querschnitt von 16,0 mm², was eine optimale Anpassung an die jeweilige Strombelastbarkeit gewährleistet.
- Standardisierte M8-Bohrung: Die Anschlussbohrung ist exakt auf M8-Schrauben abgestimmt, was eine breite Kompatibilität mit gängigen Verbindungselementen sicherstellt.
- Hohe Temperaturbeständigkeit: Geeignet für den Einsatz in einem weiten Temperaturbereich, was Zuverlässigkeit unter verschiedenen Umgebungsbedingungen garantiert.
- Klar definierte Kennzeichnung: Eindeutige Markierung des Querschnitts und der Anschlussgröße erleichtert die Auswahl und Montage.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Modellbezeichnung | WKS 45 16-8 |
| Anschlusswinkel | 45° |
| Geeigneter Kabelquerschnitt | 16,0 mm² |
| Anschlussbohrung | M8 |
| Material | Cu-ETP-Kupfer |
| Oberflächenbehandlung | Galvanisch verzinnt |
| Konfektionierungsart | Zum Verpressen |
| Isolierung | Unisoliert (für maximale Flexibilität und direktes Pressen) |
| Betriebstemperatur | Standardmäßig für den Einsatz in elektrischen Anlagen geeignet (genaue Werte abhängig von Verpressung und Umgebung) |
Qualitätsmerkmale und Materialbeschaffenheit
Das Fundament für die herausragende Leistung des WKS 45 16-8 Winkelkabelschuhs bildet sein Material: Cu-ETP-Kupfer (Elektrolytkupfer, Tilly-Plating). Dieses Kupfer ist für seine hohe elektrische Leitfähigkeit und mechanische Belastbarkeit bekannt. Die galvanische Verzinnung schützt das Kupfer vor Oxidation und Korrosion, was besonders in Umgebungen mit potenziell feuchter oder aggressiver Atmosphäre von entscheidender Bedeutung ist. Diese Beschichtung sorgt nicht nur für eine verbesserte Langlebigkeit, sondern unterstützt auch die Bildung einer stabilen, niederohmigen Kontaktfläche zwischen Kabelschuh und Anschlussbolzen. Die unisolierte Ausführung erlaubt eine direkte und sichere Verpressung mit dem Kabelende, was die elektrische Verbindung optimiert und den Einbau vereinfacht, da keine Isolation entfernt werden muss.
Montage und Anwendungssicherheit
Die korrekte Montage ist essenziell für die langfristige Funktionssicherheit. Der WKS 45 16-8 Winkelkabelschuh ist für das Verpressen mit geeigneten Werkzeugen konzipiert. Dies gewährleistet eine dauerhafte und formschlüssige Verbindung zwischen dem Kupferleiter des Kabels und dem Kabelschuh. Die 45°-Winkelung erfordert eine sorgfältige Planung des Kabelwegs, um die Vorteile der Winkelkonstruktion voll auszuschöpfen. Bei der Auswahl des richtigen Werkzeugs (z.B. eine hochwertige Crimpzange oder eine hydraulische Presszange) ist auf die Spezifikationen des Kabelschuhs und des Kabels zu achten, um eine optimale Verpressung zu erzielen, die sowohl mechanischer Belastung als auch elektrischen Anforderungen standhält.
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile der 45°-Winkelung bei diesem Kabelschuh?
Die 45°-Winkelung ermöglicht eine platzsparende und zugentlastete Kabelführung, besonders in beengten Einbausituationen wie Schaltschränken. Sie verhindert übermäßige Kabelkrümmungen, die die elektrische Leitfähigkeit beeinträchtigen oder zu Materialermüdung führen könnten.
Welche Art von Kabel kann mit dem WKS 45 16-8 verbunden werden?
Dieser Winkelkabelschuh ist für Kupferleiter mit einem Querschnitt von 16,0 mm² ausgelegt. Es ist wichtig, dass das verwendete Kabel diesen Querschnitt aufweist, um eine optimale elektrische und mechanische Verbindung zu gewährleisten.
Ist der Kabelschuh für den Einsatz in industriellen Umgebungen geeignet?
Ja, durch die Verwendung von Cu-ETP-Kupfer mit galvanischer Verzinnung ist der Kabelschuh korrosionsbeständig und für den Einsatz in vielen industriellen Umgebungen konzipiert, die typische Herausforderungen an elektrische Verbindungen stellen.
Welche Art von Schraube wird für die M8-Anschlussbohrung benötigt?
Die Anschlussbohrung ist auf eine Standard-M8-Schraube (Metrisch 8 mm) ausgelegt. Es wird empfohlen, eine passende Schraube mit geeigneter Festigkeitsklasse und gegebenenfalls Unterlegscheiben zu verwenden, um eine sichere Befestigung zu gewährleisten.
Wie wird die elektrische Verbindung mit diesem Kabelschuh hergestellt?
Die elektrische und mechanische Verbindung wird durch das fachgerechte Verpressen des Kabelquerschnitts 16,0 mm² in den Kabelschuh hergestellt. Hierfür sind spezielle Crimpwerkzeuge erforderlich, die auf diesen Kabelquerschnitt und Kabelschuh-Typ abgestimmt sind.
Muss der Kabelschuh isoliert werden?
Der WKS 45 16-8 ist als unisolierter Winkelkabelschuh konzipiert. Die Isolierung der Gesamteinheit erfolgt üblicherweise durch die Umgebungsisolierung oder durch zusätzliche Isoliermaßnahmen, die auf den spezifischen Anwendungsfall abgestimmt sind.
Welche Bedeutung hat die galvanische Verzinnung für die Leistung des Kabelschuhs?
Die galvanische Verzinnung schützt das Kupfer vor Oxidation und Korrosion, was die Lebensdauer des Kabelschuhs verlängert. Zudem verbessert sie die Kontaktqualität und sorgt für eine niederohmige elektrische Verbindung, die über lange Zeit stabil bleibt.
