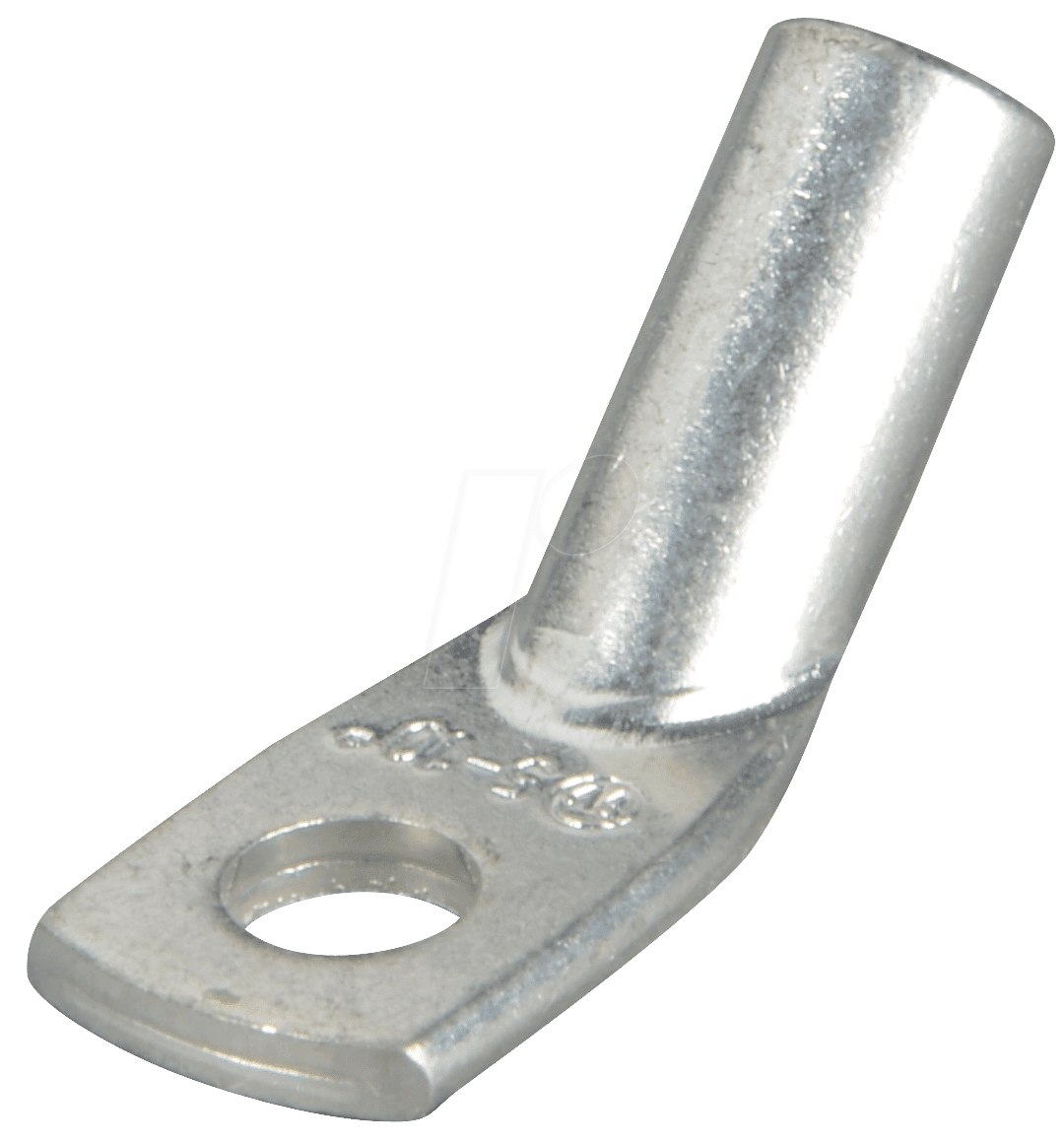

Optimale Verbindungslösungen für anspruchsvolle Installationen: Der WKS 45 16-10 Winkelkabelschuh
Sie suchen nach einer zuverlässigen und dauerhaften Lösung für elektrische Verbindungen, bei denen eine Winkelpositionierung unerlässlich ist? Der WKS 45 16-10 Winkelkabelschuh mit 45° Neigung und einer Anschlusskapazität von 16,0 mm² für M10-Schrauben bietet genau diese Präzision. Dieses Produkt richtet sich an Elektriker, Anlagenbauer, industrielle Instandhalter und alle Fachleute, die höchste Ansprüche an die Sicherheit und Effizienz ihrer Elektroinstallationen stellen.
Warum der WKS 45 16-10 die überlegene Wahl ist
Herkömmliche Kabelschuhe erfordern oft Biegungen des Kabels, die zu Spannungsspitzen und potenziellen Schwachstellen führen können. Der WKS 45 16-10 Winkelkabelschuh integriert die notwendige 45°-Drehung direkt in das Verbindungselement. Dies minimiert mechanische Belastungen auf das Kabel, reduziert den Installationsaufwand und sorgt für eine optisch und technisch saubere Verlegung. Die präzise gefertigte Anschlussfläche für M10-Schrauben garantiert einen stabilen und niederohmigen Kontakt, der für eine maximale Stromübertragung und Langlebigkeit entscheidend ist.
Präzision und Performance: Die Kernvorteile
- Optimierte Kabelführung: Die integrierte 45°-Winkelung ermöglicht eine platzsparende und zugentlastende Verlegung des Kabels, was besonders in engen Schaltschränken oder an schwer zugänglichen Stellen von Vorteil ist.
- Reduzierte mechanische Belastung: Durch die Vermeidung von scharfen Kabelbiegungen wird die Lebensdauer des Kabels verlängert und das Risiko von Kabelbrüchen oder Isolationsschäden minimiert.
- Zuverlässige Stromübertragung: Die präzise gefertigte Anschlussfläche und die Kompatibilität mit M10-Schrauben gewährleisten einen geringen Übergangswiderstand und somit eine effiziente und sichere Stromleitung.
- Einfache Installation: Der Winkelkabelschuh vereinfacht den Anschlussvorgang und reduziert den Zeitaufwand im Vergleich zur manuellen Biegung von Kabeln.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet der Winkelkabelschuh Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Universelle Kompatibilität: Geeignet für eine Kabelquerschnittsfläche von 16,0 mm² und standardisierte M10-Schraubverbindungen.
Technische Spezifikationen und Materialeigenschaften
Der WKS 45 16-10 Winkelkabelschuh ist ein essenzielles Bauteil für professionelle Elektroinstallationen, das auf höchste Leistungsfähigkeit und Zuverlässigkeit ausgelegt ist. Seine Konstruktion und Materialwahl sind auf die anspruchsvollen Anforderungen moderner elektrischer Systeme abgestimmt. Die Kernfunktion dieses Winkelkabelschuhs liegt in seiner Fähigkeit, eine direkte 45°-Winkelverbindung zwischen einem Kabel mit einem Querschnitt von 16,0 mm² und einer M10-Schraubverbindung herzustellen.
Material und Verarbeitung
Das Gehäuse des Winkelkabelschuhs besteht typischerweise aus Kupfer oder einer Kupferlegierung, welche exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit aufweist. Diese Eigenschaften sind unerlässlich, um einen niederohmigen Kontakt über die gesamte Lebensdauer des Produkts zu gewährleisten und Leistungsverluste zu minimieren. Die Oberfläche ist oft verzinnt, um zusätzlichen Schutz vor Oxidation zu bieten und die Lötbarkeit oder Schweißbarkeit zu verbessern, falls dies für spezielle Anwendungen erforderlich ist. Die Verarbeitung ist auf höchste Präzision ausgelegt: Die Quetschzone für das Kabel ist so dimensioniert, dass eine optimale Verbindung mit einer geeigneten Quetschzange sichergestellt wird, die den Leiter fest umschließt und eine mechanisch stabile und elektrisch leitfähige Verbindung schafft. Die Anschraubseite ist für M10-Schrauben konzipiert, mit einem sauberen und präzisen Gewindeloch, das eine feste und sichere Befestigung ermöglicht.
Design und Funktionalität
Das markanteste Merkmal des WKS 45 16-10 ist seine integrierte 45°-Winkelung. Diese Neigung ist nicht willkürlich gewählt, sondern optimiert die Kabelführung in beengten Räumen wie Schaltschränken, Anschlusskästen oder Motorsteuerungen. Anstatt das Kabel unter Spannung stark zu biegen, ermöglicht der Winkelkabelschuh eine sanfte und zugentlastende Verlegung. Dies reduziert mechanische Belastungen auf die Leiter und die Isolierung des Kabels, was die Lebensdauer der gesamten Installation signifikant erhöht und das Risiko von Kurzschlüssen oder Ausfällen durch Materialermüdung verringert. Die Form des Kabelschuhs ist ergonomisch gestaltet, um die Handhabung während der Installation zu erleichtern und eine sichere Positionierung für das Quetschen zu gewährleisten.
Anwendungsbereiche und Einsatzgebiete
Der Einsatzbereich des WKS 45 16-10 Winkelkabelschuhs ist vielfältig und erstreckt sich über zahlreiche Branchen, in denen elektrische Verbindungen mit höchsten Anforderungen an Zuverlässigkeit und Platzersparnis gefragt sind. Typische Anwendungsfelder umfassen:
- Industrielle Automatisierung: In Maschinensteuerungen, Robotersystemen und Produktionsanlagen, wo enge Verhältnisse und vibrationsintensive Umgebungen herrschen.
- Schaltanlagenbau: Zur Verdrahtung von Leistungsschaltern, Relais, Stromversorgungen und anderen Komponenten in Verteilerschränken.
- Fahrzeugtechnik: In Nutzfahrzeugen, Baumaschinen und Sonderfahrzeugen, wo Platz begrenzt ist und robuste Verbindungen benötigt werden.
- Erneuerbare Energien: In Solaranlagen und Windkraftanlagen, wo Kabel oft ungünstige Wege nehmen müssen und langfristige Zuverlässigkeit entscheidend ist.
- Marine und Offshore: In maritimen Umgebungen, die spezielle Anforderungen an Korrosionsbeständigkeit und Zuverlässigkeit stellen.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Winkelkabelschuh |
| Modellbezeichnung | WKS 45 16-10 |
| Anschlusswinkel | 45 Grad |
| Kabelquerschnitt (max.) | 16,0 mm² |
| Schraubverbindung | M10 |
| Material des Gehäuses | Hochwertige Kupferlegierung für optimale Leitfähigkeit und Beständigkeit |
| Oberflächenbehandlung | Verzinnung zum Schutz vor Korrosion und zur Verbesserung der Kontaktqualität |
| Verarbeitung | Präzisionsgefertigt für passgenaue Aufnahme des Kabels und sichere Schraubverbindung |
| Zulassungen/Normen | Entspricht relevanten industriellen Normen für elektrische Verbindungselemente (Details je nach Hersteller und Region) |
| Anwendungsgebiet | Industrielle Installationen, Schaltanlagenbau, Automatisierungstechnik, Fahrzeugbau, Energieerzeugung |
| Besonderheit | Integrierte 45°-Winkelung zur Optimierung der Kabelführung und Reduzierung mechanischer Belastung |
FAQ – Häufig gestellte Fragen zu WKS 45 16-10 – Winkelkabelschuh 45° 16,0 mm2 / M10
Was ist der Hauptvorteil der 45°-Winkelung bei diesem Kabelschuh?
Die integrierte 45°-Winkelung ermöglicht eine platzsparende und zugentlastende Kabelführung. Dies reduziert mechanische Belastungen auf das Kabel und die Anschlüsse, was zu einer erhöhten Langlebigkeit der Installation und einer verbesserten Zuverlässigkeit führt, insbesondere in engen Einbauräumen.
Für welche Art von Kabel ist dieser Winkelkabelschuh geeignet?
Der WKS 45 16-10 ist für Kabel mit einem Leiterquerschnitt von 16,0 mm² konzipiert. Er eignet sich sowohl für massive als auch für feindrähtige Kupferleiter, solange der Querschnitt den angegebenen Wert nicht überschreitet. Für eine optimale Verbindung wird die Verwendung eines passenden Kabelschuh-Einsatzes oder eine entsprechende Isolierung (falls nicht integriert) empfohlen, abhängig von der genauen Kabelkonstruktion.
Welche Schraubengröße wird für die M10-Anschlussseite benötigt?
Die Anschlussseite des Winkelkabelschuhs ist für die Aufnahme einer M10-Schraube ausgelegt. Dies bedeutet, dass Sie eine M10-Schraube (typischerweise eine Sechskant- oder Zylinderkopfschraube) zusammen mit einer entsprechenden Mutter und Unterlegscheiben für die Befestigung benötigen.
Ist eine spezielle Werkzeugausstattung für die Installation notwendig?
Ja, für eine fachgerechte und sichere Verbindung muss der Kabelschuh mit einer geeigneten Quetschzange auf den Kabelleiter aufgepresst werden. Die Größe der Pressbacken muss auf den Kabelschuh und den Kabelquerschnitt abgestimmt sein, um eine optimale mechanische und elektrische Verbindung zu gewährleisten. Für die M10-Schraubverbindung wird selbstverständlich ein passender Schraubenschlüssel oder Steckschlüssel benötigt.
Welche Materialien werden für die Herstellung des Winkelkabelschuhs verwendet?
Der WKS 45 16-10 Winkelkabelschuh wird in der Regel aus einer hochwertigen Kupferlegierung gefertigt, die für ihre exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Oftmals ist die Oberfläche zusätzlich verzinnt, um den Schutz vor Umwelteinflüssen zu verbessern und die Kontaktqualität langfristig zu sichern.
Wo finde ich die genauen Normen und Zulassungen für dieses Produkt?
Die spezifischen Normen und Zulassungen können je nach Hersteller und Herstellungsland variieren. Üblicherweise orientieren sich solche Verbindungselemente an internationalen Normen wie IEC, DIN oder UL. Detaillierte Informationen finden Sie in der Regel in den technischen Datenblättern des jeweiligen Herstellers oder auf der Produktverpackung.
Ist dieser Winkelkabelschuh für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Aufgrund der hochwertigen Materialien wie Kupfer und der typischen Verzinnung ist der WKS 45 16-10 gut gegen Korrosion geschützt und für den Einsatz in industriellen Umgebungen konzipiert. Bei extremen Bedingungen wie hoher Luftfeuchtigkeit, aggressiven Chemikalien oder extremen Temperaturen sollten jedoch immer die spezifischen Herstellerangaben und Normen für die vorgesehene Anwendung konsultiert werden.
