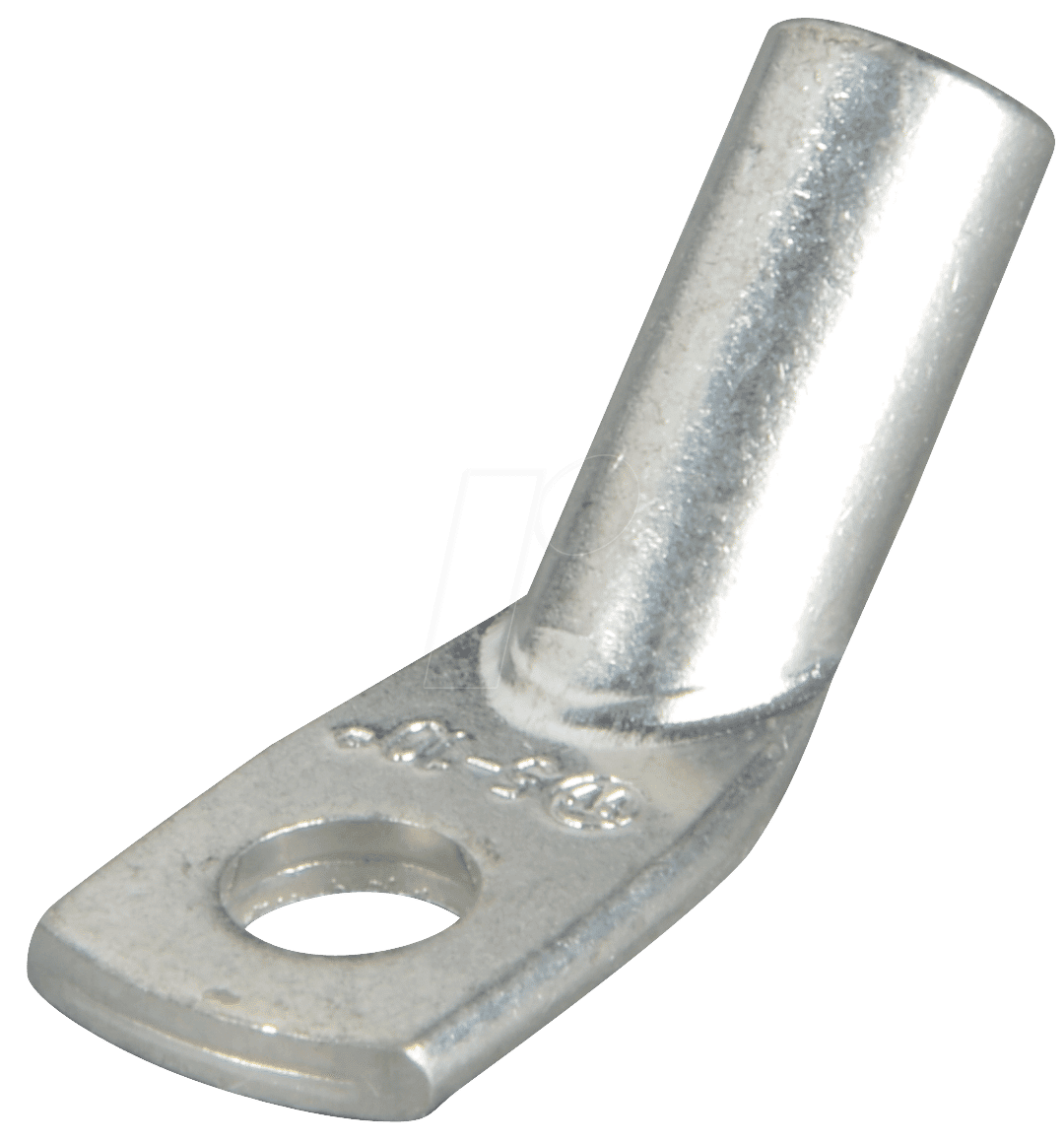

WKS 45 10-6 – Der 45°-Winkelkabelschuh für höchste Ansprüche an Verbindungsqualität
Sie suchen nach einer zuverlässigen und dauerhaften Lösung für die elektrische Verbindung von Kabeln mit einem Querschnitt von 10,0 mm² an Anschlusspunkten mit M6-Gewinde, die zudem Platz spart und für eine optimierte Kabelführung sorgt? Der WKS 45 10-6 Winkelkabelschuh mit einem 45-Grad-Winkel ist die präzise Antwort für Elektroinstallateure, Anlagenbauer und DIY-Enthusiasten, die Wert auf professionelle Ergebnisse und eine störungsfreie Stromübertragung legen. Seine winklige Konstruktion ermöglicht eine effiziente Raumnutzung in beengten Verteilerkästen und Schaltschränken, während seine robuste Bauweise und die hochwertige Materialauswahl eine langlebige und sichere elektrische Verbindung gewährleisten.
Maximale Effizienz durch intelligente Konstruktion und hochwertige Materialien
Der WKS 45 10-6 Winkelkabelschuh revolutioniert nicht nur die Installation, sondern auch die langfristige Performance Ihrer elektrischen Anlagen. Durch die 45°-Winkelung wird das Kabel effektiv umgelenkt, was Zugentlastung fördert und die mechanische Belastung des Anschlusses minimiert. Dies ist insbesondere in dynamischen Umgebungen oder bei vibrierenden Anlagen von entscheidender Bedeutung für die Vermeidung von Kabelbruch und Kontaktunterbrechungen. Die präzise Fertigung stellt sicher, dass der Kabelschuh exakt auf den spezifizierten Kabelquerschnitt von 10,0 mm² abgestimmt ist, was eine optimale Verpressung und somit einen niedrigen Übergangswiderstand ermöglicht. Niedrige Übergangswiderstände sind essenziell für die Reduzierung von Energieverlusten und die Vermeidung von Überhitzung.
Überragende Vorteile des WKS 45 10-6 Winkelkabelschuhs
- Platzsparende Installation: Die 45°-Winkelung erlaubt eine effiziente Kabelführung und spart wertvollen Bauraum in engen Verteilerkästen und Schaltschränken.
- Optimale Zugentlastung: Die Umlenkung des Kabels reduziert mechanische Belastungen am Anschlusspunkt und verhindert Kabelbruch, was die Lebensdauer der Installation verlängert.
- Hohe Leitfähigkeit: Hochwertige Materialien und präzise Verpressung sorgen für einen geringen Übergangswiderstand und minimieren Energieverluste.
- Sichere und stabile Verbindung: Die robuste Konstruktion und die exakte Passform gewährleisten eine dauerhaft sichere elektrische Verbindung.
- Vielseitige Anwendung: Ideal für den Einsatz in Industrieanlagen, Schaltanlagenbau, Automobiltechnik, Solaranlagen und anderen Bereichen, wo eine zuverlässige und platzsparende Verkabelung gefordert ist.
- Einfache Montage: Ermöglicht eine schnelle und unkomplizierte Verpressung mit geeigneten Werkzeugen.
- Korrosionsbeständigkeit: Die ausgewählten Materialien bieten Schutz vor Umwelteinflüssen und gewährleisten eine lange Einsatzdauer.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Winkelkabelschuh |
| Modellnummer | WKS 45 10-6 |
| Anschlusswinkel | 45° |
| Geeigneter Kabelquerschnitt | 10,0 mm² |
| Bohrungsdurchmesser (für Schraube) | M6 |
| Material | Verzinnte Kupferlegierung (für optimale Leitfähigkeit und Korrosionsschutz) |
| Isolierung | Nicht isoliert (ermöglicht direkte Verpressung und individuelle Isolierung nach Bedarf) |
| Einsatzbereich | Elektrische Verbindungen in Schaltanlagen, Verteilerkästen, Industrieanwendungen, Automobiltechnik, Energieverteilung |
| Fertigungspräzision | Hohe Fertigungsgenauigkeit für passgenaue Verpressung und minimale Übergangswiderstände |
| Montagewerkzeug | Geeignet für die Verpressung mit standardmäßigen hydraulischen oder manuellen Presswerkzeugen für Kabelschuhe |
Anwendungsgebiete und Einsatzmöglichkeiten
Der WKS 45 10-6 Winkelkabelschuh ist ein unverzichtbares Bauteil in einer Vielzahl von professionellen Anwendungen. Im Bereich des Schaltanlagenbaus ermöglicht er eine saubere und geordnete Verdrahtung auf engstem Raum, was die Wartung und Fehlersuche erheblich erleichtert. In der Industrieautomation, wo Maschinen und Anlagen oft komplex und dicht bestückt sind, sorgt die 45°-Winkelung für eine optimierte Leitungsführung und verhindert Beschädigungen an Kabeln durch mechanische Beanspruchung oder Überhitzung. Auch im Bereich der erneuerbaren Energien, wie beispielsweise bei der Verkabelung von Photovoltaik-Anlagen, spielt der Winkelkabelschuh seine Vorteile aus, indem er eine effiziente und sichere Anbindung von Wechselrichtern oder Solarmodulen ermöglicht. Seine Robustheit und Korrosionsbeständigkeit machen ihn zudem ideal für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit oder aggressiven Umwelteinflüssen.
Technische Spezifikationen und Vorteile der Materialauswahl
Die Auswahl einer hochwertigen Kupferlegierung, die anschließend verzinnt wird, ist entscheidend für die Leistungsfähigkeit des WKS 45 10-6. Kupfer ist aufgrund seiner hervorragenden elektrischen Leitfähigkeit das bevorzugte Material für Leiterverbindungen. Die Verzinnung bietet dabei zwei wesentliche Vorteile: Sie schützt das Kupfer vor Oxidation und Korrosion, was die Lebensdauer des Kabelschuhs erheblich verlängert und einen konstant niedrigen Übergangswiderstand über die Zeit gewährleistet. Darüber hinaus erleichtert die Verzinnung das Löten, falls dies in speziellen Anwendungen erforderlich sein sollte, und verbessert die Oberflächenkontaktierung bei der Verpressung.
Die präzise Kalibrierung des Kabelschuhs für einen Querschnitt von 10,0 mm² stellt sicher, dass bei der fachgerechten Verpressung eine maximale Kontaktfläche zwischen Kabelader und Kabelschuh entsteht. Dies ist die Grundlage für einen niedrigen Übergangswiderstand, der wiederum die Effizienz der Stromübertragung maximiert und unerwünschte Wärmeentwicklung minimiert. Die M6-Bohrung ist standardisiert und ermöglicht die sichere Befestigung mit metrischen Schrauben, wie sie in vielen elektrischen Anschlussklemmen üblich sind.
Warum der WKS 45 10-6 die smarte Wahl ist
Im Vergleich zu herkömmlichen geraden Kabelschuhen bietet der WKS 45 10-6 einen signifikanten Vorteil in Bezug auf die Raumnutzung und die mechanische Stabilität der Verbindung. Gerade Kabelschuhe erfordern oft mehr Platz für die Verdrahtung und können bei ungünstiger Kabelführung anfälliger für Zugbelastungen sein. Die 45°-Winkelung des WKS 45 10-6 ist eine Ingenieursleistung, die gezielt auf die Herausforderungen der modernen Elektrotechnik zugeschnitten ist. Sie ermöglicht nicht nur eine ästhetisch ansprechendere und aufgeräumtere Installation, sondern trägt auch maßgeblich zur Betriebssicherheit und Langlebigkeit der elektrischen Anlage bei. Die Investition in Winkelkabelschuhe wie den WKS 45 10-6 zahlt sich durch reduzierte Wartungskosten, minimierte Ausfallzeiten und eine verbesserte Energieeffizienz schnell aus.
FAQ – Häufig gestellte Fragen zu WKS 45 10-6 – Winkelkabelschuh 45° 10,0 mm2 / M6
Benötige ich spezielles Werkzeug für die Montage?
Ja, für die fachgerechte Montage des WKS 45 10-6 Winkelkabelschuhs wird ein spezielles Presswerkzeug für Kabelschuhe benötigt. Je nach Anforderung und Verfügbarkeit können dies manuelle Presszangen oder hydraulische Presswerkzeuge sein. Die Wahl des Werkzeugs und der passenden Pressform ist entscheidend für eine sichere und leitfähige Verbindung.
Ist der Winkelkabelschuh isoliert?
Nein, der WKS 45 10-6 wird als nicht isolierter Kabelschuh geliefert. Dies ermöglicht eine flexible Anwendung, bei der die Isolierung nach der Montage individuell an die Umgebungsbedingungen und spezifischen Anforderungen angepasst werden kann. Üblicherweise werden dafür Schrumpfschläuche oder andere geeignete Isolationsmaterialien verwendet.
Welche Art von Schraube wird für die M6-Bohrung benötigt?
Für die M6-Bohrung des Kabelschuhs wird eine Schraube mit metrischem Gewinde M6 benötigt. Die genaue Länge und Ausführung der Schraube hängt von der Anschlussklemme oder dem Gegenstück ab, an dem der Kabelschuh befestigt werden soll.
Wie kann ich die Lebensdauer des Kabelschuhs maximieren?
Die Lebensdauer des WKS 45 10-6 wird durch die Verwendung hochwertiger, verzinnter Kupferlegierung sowie durch eine fachgerechte Montage gewährleistet. Die Vermeidung von mechanischer Überlastung durch eine optimierte Kabelführung und die Sicherstellung eines niedrigen Übergangswiderstands durch sorgfältige Verpressung tragen ebenfalls maßgeblich zur Langlebigkeit bei.
Ist dieser Winkelkabelschuh für den Einsatz im Außenbereich geeignet?
Der WKS 45 10-6 ist aus einer korrosionsbeständigen, verzinnten Kupferlegierung gefertigt, was ihn grundsätzlich für den Einsatz in verschiedenen Umgebungen qualifiziert. Für eine langfristige und zuverlässige Funktion im Außenbereich, insbesondere bei direkter Bewitterung oder in aggressiven Umgebungen, ist jedoch eine zusätzliche Schutzisolierung unerlässlich.
Was bedeutet ein niedriger Übergangswiderstand für meine Anwendung?
Ein niedriger Übergangswiderstand bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch die Verbindung fließt. Dies führt zu einer höheren Effizienz der elektrischen Anlage, reduziert das Risiko von Überhitzung und erhöht die Sicherheit und Zuverlässigkeit.
Wie wird sichergestellt, dass der Kabelschuh perfekt auf den Kabelquerschnitt passt?
Die präzise Fertigung und Kalibrierung des WKS 45 10-6 für den spezifischen Kabelquerschnitt von 10,0 mm² ist entscheidend. Bei der Verpressung mit einem geeigneten Werkzeug wird das Kupfer der Kabeladern formschlüssig mit dem Kabelschuh verbunden, wodurch eine große Kontaktfläche und ein geringer Übergangswiderstand erzielt werden.
