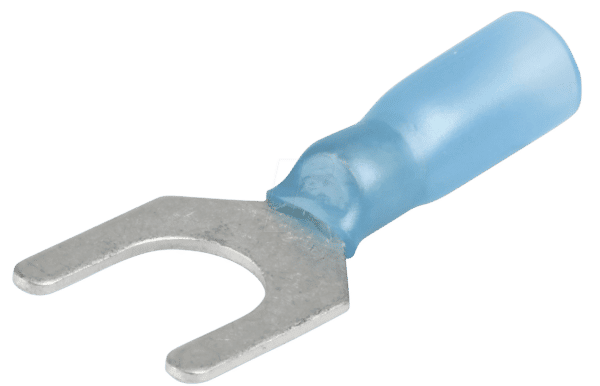

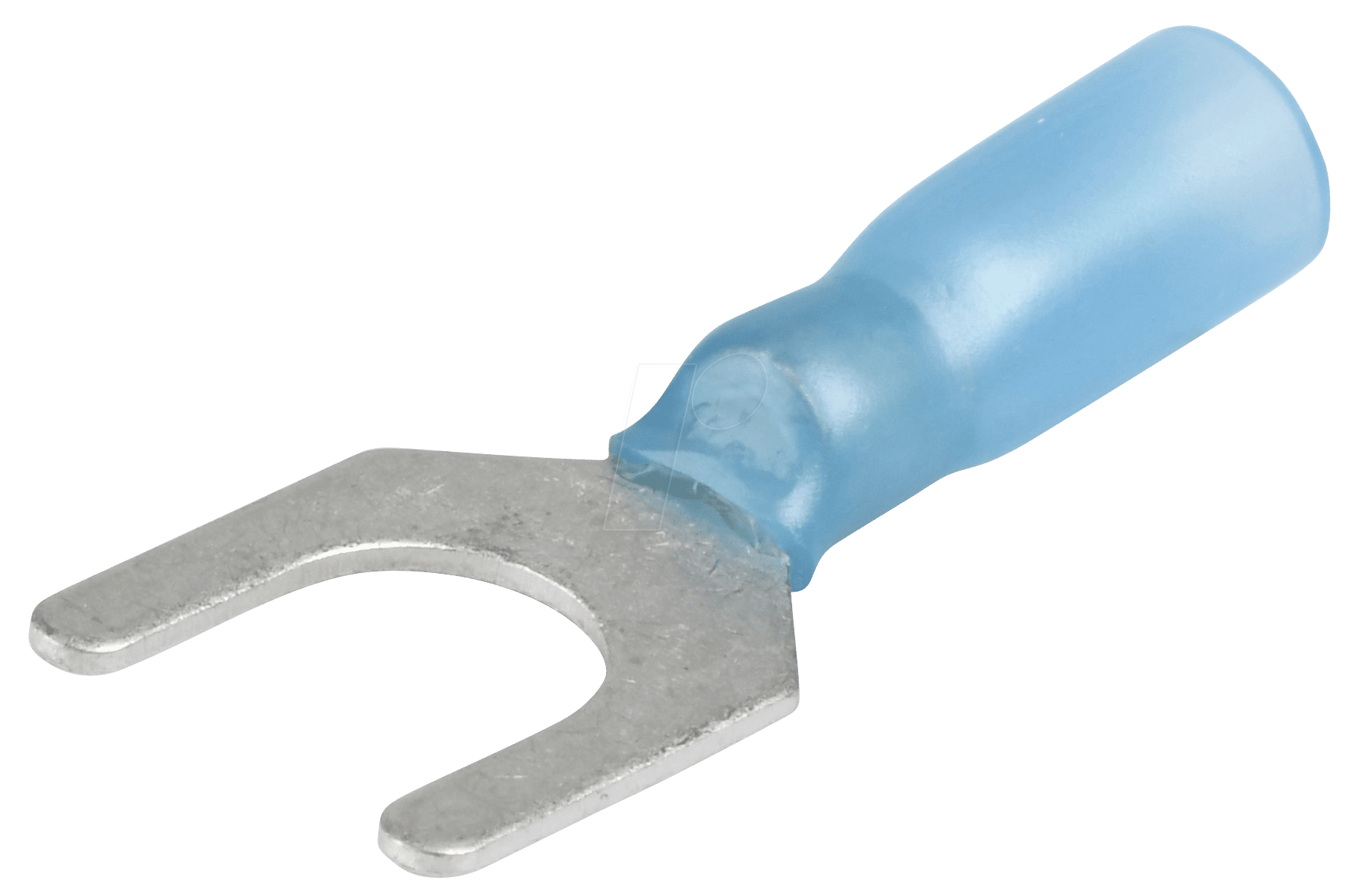

Präzise und Sichere Elektrische Verbindungen: Der WE K405080HS Gabelkabelschuh mit Schrumpfschlauch
Sie benötigen eine zuverlässige, langlebige und professionelle Lösung für die Verbindung von Kabeln im Bereich von 1,5 bis 2,5 mm² mit M8-Schraubverbindungen? Der WE K405080HS Gabelkabelschuh mit integriertem Schrumpfschlauch bietet genau diese Sicherheit und Effizienz. Er ist die ideale Wahl für Elektriker, Anlagenbauer und ambitionierte Heimwerker, die Wert aufhighest Qualität und eine fehlerfreie Installation legen, um Kurzschlüsse und Stromausfälle zu vermeiden.
Maximale Leistung durch überlegene Konstruktion
Der WE K405080HS Gabelkabelschuh setzt neue Maßstäbe in puncto Anschlussqualität und Haltbarkeit. Im Gegensatz zu einfachen Kabelschuhen ohne zusätzliche Isolations- und Schutzmaßnahmen, kombiniert dieses Produkt zwei entscheidende Komponenten für eine kompromisslose Performance:
- Integrierte Schrumpftechnologie: Der angeschlossene Schrumpfschlauch sorgt nach der Erwärmung für eine hermetische Abdichtung. Dies schützt die Verbindung effektiv vor Feuchtigkeit, Staub, chemischen Einflüssen und mechanischer Belastung, was die Lebensdauer der Installation erheblich verlängert.
- Optimale Leitfähigkeit: Gefertigt aus hochwertigem Kupfer sorgt der Gabelkabelschuh für einen geringen Übergangswiderstand und somit für eine effiziente Stromübertragung ohne unnötige Energieverluste. Dies ist gerade in anspruchsvollen Umgebungen entscheidend.
- Sicherer Halt: Die Gabelform ermöglicht eine feste und stabile Verschraubung an M8-Anschlusspunkten, verhindert ein Verrutschen und gewährleistet eine dauerhaft sichere Verbindung, die auch Vibrationen standhält.
Technische Details und Anwendungsbereiche
Der WE K405080HS ist präzise konzipiert für den Einsatz in einer Vielzahl von elektrischen Installationen, wo Zuverlässigkeit an erster Stelle steht. Sein Anwendungsbereich erstreckt sich über industrielle Automatisierungssysteme, Schaltschrankbau, die Fahrzeugtechnik bis hin zu anspruchsvollen Heimanwendungen.
Vorteile des WE K405080HS im Überblick
- Vielseitigkeit: Geeignet für Leiterquerschnitte von 1,5 bis 2,5 mm², was ihn zu einer flexiblen Lösung für diverse Kabeltypen macht.
- Korrosionsbeständigkeit: Das verwendete Material und die schützende Schrumpfschicht bieten exzellenten Schutz gegen Korrosion, selbst in feuchten oder aggressiven Umgebungen.
- Einfache Anwendung: Die Kombination aus Kabelschuh und Schrumpfschlauch vereinfacht den Installationsprozess und reduziert den Bedarf an separatem Werkzeug für die Isolation.
- Professionelles Finish: Sorgt für eine aufgeräumte und professionelle Optik Ihrer elektrischen Verbindungen.
- Hohe Temperaturbeständigkeit: Ausgelegt für den Einsatz unter verschiedenen Temperaturbedingungen, ohne an Leistung zu verlieren.
- Reduziertes Fehlerrisiko: Die integrierte Lösung minimiert das Risiko von Verarbeitungsfehlern, die bei separaten Komponenten auftreten können.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung/Spezifikation |
|---|---|
| Produkttyp | Gabelkabelschuh mit Schrumpfschlauch |
| Herstellerbezeichnung | WE K405080HS |
| Leiterquerschnitt (min. – max.) | 1,5 mm² – 2,5 mm² |
| Befestigungsbohrung | M8 |
| Farbe des Schrumpfschlauchs | Blau |
| Material des Kabelschuhs | Hochleitfähiges Kupfer, verzinnt für erhöhte Korrosionsbeständigkeit |
| Isolationsmaterial des Schrumpfschlauchs | Polyolefin, flammhemmend |
| Schrumpfverhältnis (typisch) | 3:1 (ermöglicht einfache Montage über verschiedene Kabeldurchmesser) |
| Betriebstemperaturbereich | -55°C bis +125°C (nach Schrumpfung) |
| Schutzklasse (nach korrekter Anwendung) | Hoher Schutz gegen Staub und Feuchtigkeit (IP-Schutz je nach spezifischer Anwendungsumgebung und Montagequalität) |
| Einsatzgebiete | Industrielle Automatisierung, Schaltschrankbau, Fahrzeugtechnik, Energieverteilung, allgemeine Elektroinstallationen |
Optimale Anwendungsweise und Leistung
Die Verwendung des WE K405080HS Gabelkabelschuhs mit Schrumpfschlauch gewährleistet eine Verbindung von höchster Güte. Nach dem Aufpressen des Kabelschuhs auf die abisolierte Ader mittels eines geeigneten Crimpwerkzeugs wird der integrierte Schrumpfschlauch mit einem Heißluftgebläse erhitzt. Dieser zieht sich straff zusammen und versiegelt die Anschlussstelle. Das Ergebnis ist eine mechanisch stabile, elektrisch leitfähige und hervorragend isolierte Verbindung, die den Anforderungen moderner Elektroinstallationen vollumfänglich gerecht wird. Die blaue Farbkodierung des Schrumpfschlauchs entspricht gängigen Industriestandards und erleichtert die Übersichtlichkeit.
FAQ – Häufig gestellte Fragen zu WE K405080HS – Gabelkabelschuh mit Schrumpfschlauch – 1,5 … 2,5 mm2, M8, blau
Welchen Zweck erfüllt der integrierte Schrumpfschlauch?
Der integrierte Schrumpfschlauch dient der nachträglichen Isolierung und dem mechanischen Schutz der gecrimpten Verbindung. Nach der Erwärmung schrumpft er zusammen und bildet eine dichte, schützende Hülle, die die Verbindung vor Umwelteinflüssen wie Feuchtigkeit, Staub und Korrosion abschirmt und somit die Langlebigkeit der Installation erhöht.
Ist dieser Gabelkabelschuh für alle Kabelquerschnitte zwischen 1,5 und 2,5 mm² geeignet?
Ja, der WE K405080HS ist explizit für die Verwendung mit Kupferleitungen im Bereich von 1,5 mm² bis 2,5 mm² konzipiert. Es ist jedoch ratsam, immer ein für diesen Querschnittsbereich geeignetes Crimpwerkzeug zu verwenden, um eine optimale und sichere Verbindung zu gewährleisten.
Wie wird die elektrische Verbindung mit dem WE K405080HS hergestellt?
Zuerst wird die Ader des Kabels von der entsprechenden Länge abisoliert und in den Kabelschuh eingeführt. Anschließend wird der Kabelschuh mit einem geeigneten Crimpwerkzeug (z.B. Zangencrimper oder hydraulischer Crimper) fest auf die Ader gepresst. Danach wird der integrierte Schrumpfschlauch mit einem Heißluftgebläse erwärmt, bis er sich fest um die Verbindung legt und diese versiegelt.
Welche Art von Schraube wird für die M8-Befestigung benötigt?
Für die M8-Befestigung wird eine Schraube mit einem metrischen Gewinde von 8 mm Durchmesser benötigt. Die genaue Länge und Ausführung der Schraube (z.B. Senkkopfschraube, Sechskantschraube) hängt von der spezifischen Anwendung und dem zu verbindenden Bauteil ab.
Ist der Kabelschuh für den Einsatz in feuchten oder maritimen Umgebungen geeignet?
Ja, dank der hochwertigen Kupferlegierung und der schützenden, wasserabweisenden Eigenschaft des geschrumpften Schlauchs ist dieser Kabelschuh auch für feuchte Umgebungen gut geeignet. Die zusätzliche Verzinnung des Kupfers bietet einen verbesserten Korrosionsschutz, was ihn auch für den Einsatz in maritimen Bereichen zu einer robusten Wahl macht, solange die Installation fachgerecht erfolgt und die Anschlüsse geschützt bleiben.
Kann der WE K405080HS auch für höhere Stromstärken verwendet werden?
Die maximale Strombelastbarkeit eines Kabelschuhs hängt von mehreren Faktoren ab, einschließlich des Leitermaterials, des Übergangswiderstands, der Umgebungstemperatur und der Länge der Verbindung. Für die Querschnitte von 1,5 bis 2,5 mm² und eine fachgerechte Crimpung ist dieser Kabelschuh für typische Stromstärken im Bereich von etwa 15 bis 20 Ampere ausgelegt. Bei Unsicherheiten bezüglich der Strombelastbarkeit ist immer eine fachmännische Berechnung und Prüfung der Installation ratsam.
Was bedeutet das Schrumpfverhältnis von 3:1?
Ein Schrumpfverhältnis von 3:1 bedeutet, dass der Schrumpfschlauch vor dem Erwärmen auf etwa das Dreifache seines endgültigen, geschrumpften Durchmessers ausgedehnt werden kann. Dies verleiht dem Schlauch eine größere Flexibilität bei der Montage und ermöglicht es ihm, sich zuverlässig an unterschiedliche Kabeldurchmesser innerhalb des spezifizierten Bereichs anzupassen und eine dichte Abdichtung zu gewährleisten.
