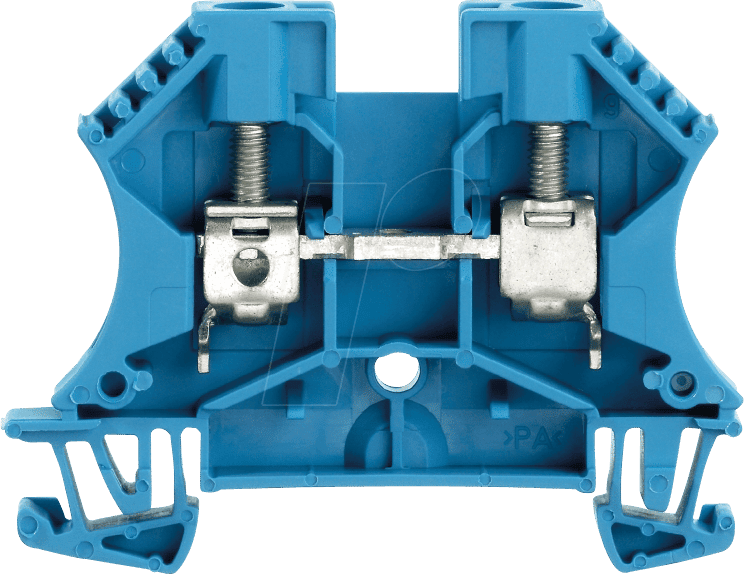

Präzise elektrische Verbindungen für anspruchsvolle Umgebungen: WDU 6 BL – Durchgangsklemme Klippon® Connect, W-Serie blau
Die WDU 6 BL – Durchgangsklemme Klippon® Connect, W-Serie blau ist die optimale Lösung für Elektriker und Automatisierungstechniker, die eine zuverlässige und sichere Durchführung elektrischer Verbindungen in Schaltschränken und Anlagen benötigen. Sie löst das Problem von unsicheren oder unordentlichen Verdrahtungen, indem sie eine standardisierte und robuste Klemmenlösung bietet, die auch unter anspruchsvollen Bedingungen standsicher bleibt.
Herausragende Leistung und Zuverlässigkeit
Die WDU 6 BL aus der Klippon® Connect W-Serie setzt neue Maßstäbe in Bezug auf elektrische Leitfähigkeit, mechanische Stabilität und Langlebigkeit. Im Vergleich zu herkömmlichen Klemmverbindungen bietet diese Durchgangsklemme eine überlegene Performance, die sich in einer höheren Betriebssicherheit und reduzierten Wartungsaufwand widerspiegelt.
Innovative Konstruktion für maximale Effizienz
- Optimale Leitfähigkeit: Die hochwertige Kupferlegierung der Leiterbahnen minimiert Übergangswiderstände und gewährleistet eine effiziente Stromübertragung, selbst bei hohen Stromlasten.
- Robuste Gehäusekonstruktion: Das Gehäuse aus PA 6.6 (Polyamid 6.6) bietet exzellente mechanische Festigkeit und Temperaturbeständigkeit, was die Langlebigkeit der Klemme unter widrigen Umgebungsbedingungen sicherstellt.
- Kompaktes Design: Die schlanke Bauform ermöglicht eine hohe Packungsdichte auf der Tragschiene, was wertvollen Platz in Schaltschränken spart und die Effizienz der Installation erhöht.
- Einfache Montage: Das innovative Klick-System (Klippon® Connect) sorgt für eine schnelle und werkzeuglose Montage auf Standard-Tragschienen (35mm), was die Installationszeit signifikant reduziert.
- Sichere Verdrahtung: Die Schraubklemme mit integrierter Zugentlastung fixiert die Leiter sicher und verhindert ungewollte Lösungserscheinungen durch Vibrationen oder mechanische Belastungen.
- Klare Kennzeichnungsmöglichkeiten: Vorgeformte Bereiche für Beschriftungsetiketten ermöglichen eine eindeutige und übersichtliche Kennzeichnung der einzelnen Anschlüsse, was die Wartung und Fehlersuche erleichtert.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen in der Industrieautomatisierung, im Anlagenbau und in der Elektroinstallation.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Serie | W-Serie (Klippon® Connect) |
| Modell-Nummer | WDU 6 BL |
| Farbe | Blau |
| Nennspannung | 800 V |
| Nennstrom | 41 A |
| Anschlussquerschnitt (flexibel, ohne Aderendhülse) | 0,2 mm² – 6 mm² |
| Anschlussquerschnitt (starr) | 0,2 mm² – 6 mm² |
| Anschlussquerschnitt (flexibel, mit Aderendhülse) | 0,2 mm² – 6 mm² |
| Montageart | Tragschienenmontage (35 mm) |
| Anschlusstechnik | Schraubanschluss |
| Material Gehäuse | PA 6.6 (Polyamid 6.6) |
| Material Leiter | Kupferlegierung |
| Schutzart (bei fachgerechter Montage) | IP20 |
| Umgebungstemperatur im Betrieb | -40 °C bis +85 °C |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Anzahl der Anschlüsse | 2 |
| Befestigungsmaß | Flexible Befestigung auf Standard-Tragschienen |
Konstruktionsmerkmale für industrielle Anforderungen
Die WDU 6 BL ist mehr als nur eine einfache Klemme; sie ist ein präzisionsgefertigtes Bauteil, das speziell für die hohen Anforderungen industrieller Umgebungen entwickelt wurde. Das Gehäuse aus Polyamid 6.6 (PA 6.6) zeichnet sich durch seine herausragende mechanische Belastbarkeit und thermische Stabilität aus. Diese Materialwahl schützt die internen elektrischen Komponenten zuverlässig vor Umwelteinflüssen wie Staub, Feuchtigkeit und chemischen Einwirkungen, die in Produktionshallen oder technischen Anlagen häufig anzutreffen sind. Die hohe Brennbarkeitsklasse V-0 nach UL 94 unterstreicht die Sicherheitsstandards und minimiert das Brandrisiko im Schaltschrank.
Der Kern der Durchgangsklemme bildet ein massives Leiterstück aus einer hochwertigen Kupferlegierung. Diese Materialwahl ist entscheidend für eine optimale elektrische Leitfähigkeit und geringe Übergangswiderstände. Selbst bei kontinuierlicher Belastung mit bis zu 41 Ampere und einer Spannung von bis zu 800 Volt bleibt die Wärmeentwicklung gering. Dies schützt die angeschlossenen Leiter und erhöht die Lebensdauer der gesamten Installation. Die Schraubklemmen, gefertigt aus robustem Messing, gewährleisten einen sicheren und dauerhaften Kontakt mit den angeschlossenen Leitern, unabhängig von deren Querschnitt. Die integrierte Zugentlastung verhindert, dass mechanische Kräfte auf die Schraubverbindung wirken, was besonders in Umgebungen mit Vibrationen von entscheidender Bedeutung ist.
Das Design der WDU 6 BL ist auf Effizienz und Benutzerfreundlichkeit ausgelegt. Die blaue Farbgebung dient nicht nur der Ästhetik, sondern auch der schnellen Identifikation und Zuordnung innerhalb einer komplexen Verdrahtung. Die Möglichkeit, die Klemmen einfach und werkzeuglos auf einer 35mm-Tragschiene zu montieren, beschleunigt den Installationsprozess erheblich. Dies ist ein kritischer Faktor in der modernen Elektroinstallation, wo Zeitersparnis direkt die Projektkosten beeinflusst. Die kompakten Abmessungen der Klemme erlauben eine hohe Packungsdichte auf der Tragschiene, was insbesondere in platzkritischen Schaltschränken von Vorteil ist und die Flexibilität bei der Schrankplanung erhöht.
Die Beschriftungsflächen sind präzise gestaltet und ermöglichen eine klare und dauerhafte Kennzeichnung der einzelnen Anschlüsse. Dies ist unerlässlich für eine strukturierte Verdrahtung, erleichtert die Fehlersuche, Wartung und spätere Modifikationen. Die Kennzeichnung kann einfach mit Standard-Beschriftungssystemen erfolgen, was die Integration in bestehende Kennzeichnungskonzepte ermöglicht. Die WDU 6 BL ist somit ein integraler Bestandteil einer durchdachten und professionellen Elektroinstallation, die auf Sicherheit, Effizienz und Langlebigkeit ausgelegt ist.
Anwendungsbereiche und Einsatzszenarien
Die WDU 6 BL – Durchgangsklemme Klippon® Connect, W-Serie blau ist aufgrund ihrer Robustheit, Zuverlässigkeit und technischen Spezifikationen für eine Vielzahl von anspruchsvollen Anwendungen konzipiert:
- Industrieautomatisierung: In Steuerungs- und Schaltanlagen für Produktionsmaschinen, Förderbänder und komplexe Fertigungsprozesse. Die Klemme gewährleistet eine sichere Stromversorgung und Signalübertragung auch unter rauen Betriebsbedingungen.
- Anlagenbau: Bei der Errichtung von Energieverteilungssystemen, Energieerzeugungsanlagen und anderen industriellen Infrastrukturen.
- Gebäudetechnik: In größeren Elektroinstallationen, Verteilern und Schaltschränken, wo eine hohe Strombelastbarkeit und Zuverlässigkeit gefragt ist.
- Schiffbau und Offshore-Anwendungen: Wo erhöhte Anforderungen an Korrosionsbeständigkeit und Vibrationsfestigkeit gestellt werden.
- Fahrzeugbau: In elektrischen Systemen von Nutzfahrzeugen, Bussen und Sonderfahrzeugen.
- Erneuerbare Energien: In Umrichtersystemen und Schaltanlagen für Photovoltaik- und Windkraftanlagen.
Die Fähigkeit, unterschiedliche Leiterquerschnitte sicher zu verbinden und dabei hohe Ströme und Spannungen zu bewältigen, macht die WDU 6 BL zu einer universell einsetzbaren Komponente für professionelle elektrische Installationen.
FAQ – Häufig gestellte Fragen zu WDU 6 BL – Durchgangsklemme Klippon® Connect, W-Serie blau
Welche Leiterquerschnitte kann die WDU 6 BL sicher anschließen?
Die WDU 6 BL kann sowohl starre als auch flexible Leiter mit einem Querschnitt von 0,2 mm² bis 6 mm² sicher und zuverlässig anschließen. Bei flexiblen Leitern wird die Verwendung von Aderendhülsen für einen optimalen Kontakt und erhöhte Sicherheit empfohlen.
Welche Spannungen und Ströme kann diese Durchgangsklemme verarbeiten?
Die WDU 6 BL ist für eine Nennspannung von 800 V und einen Nennstrom von 41 A ausgelegt. Diese Spezifikationen gewährleisten eine sichere und effiziente Übertragung elektrischer Energie auch unter hoher Last.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WDU 6 BL ist gemäß den technischen Spezifikationen nicht explizit für explosionsgefährdete Bereiche zertifiziert. Für solche Anwendungen sind spezielle ATEX-konforme Komponenten erforderlich.
Wie wird die WDU 6 BL auf der Tragschiene befestigt?
Die Durchgangsklemme wird werkzeuglos und schnell auf Standard-35mm-Tragschienen montiert. Das Klippon® Connect System ermöglicht eine einfache und sichere Befestigung.
Welche Vorteile bietet das blaue Gehäuse?
Die blaue Farbgebung dient der klaren Kennzeichnung und Zuordnung von Stromkreisen oder Funktionen im Schaltschrank. Dies erleichtert die Installation, Wartung und Fehlersuche.
Wie ist die Temperaturbeständigkeit der WDU 6 BL?
Die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt, was ihren Einsatz in einer Vielzahl von industriellen und Umgebungsbedingungen ermöglicht.
Ist die Klemme gegen Umwelteinflüsse wie Staub und Feuchtigkeit geschützt?
Bei fachgerechter Montage weist die WDU 6 BL die Schutzart IP20 auf. Sie schützt somit vor dem Eindringen von festen Fremdkörpern größer als 12,5 mm, jedoch nicht vor Wasser.
