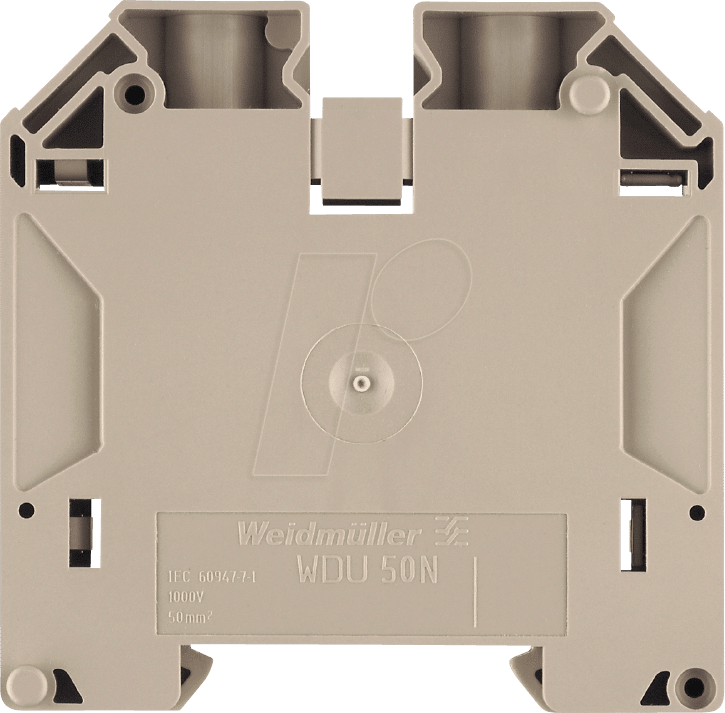

Maximale Anschlussdichte und zuverlässige Verbindung: Die WDU 50N Durchgangsklemme von Klippon® Connect
Die WDU 50N Durchgangsklemme aus der bewährten Klippon® Connect W-Serie in Beige ist die essenzielle Lösung für Ingenieure, Elektroinstallateure und Systemintegratoren, die eine platzsparende und extrem zuverlässige elektrische Verbindung unter anspruchsvollen Bedingungen benötigen. Dieses präzisionsgefertigte Bauteil ermöglicht eine dichte Verdrahtung in Schaltschränken und Schaltanlagen, wo jeder Millimeter zählt und die Ausfallsicherheit oberste Priorität hat. Entwickelt für professionelle Anwendungen, bietet die WDU 50N eine überlegene Leistung im Vergleich zu Standard-Anschlussklemmen durch ihre robuste Bauweise und die patentierte Klippon® Connect Technologie.
Die überlegene Wahl für anspruchsvolle elektrische Installationen
In der Welt der industriellen Automatisierung, der Energieverteilung und des Anlagenbaus sind Zuverlässigkeit und Effizienz keine optionalen Extras, sondern absolute Notwendigkeiten. Standard-Anschlussklemmen stoßen oft an ihre Grenzen, wenn es um hohe Packungsdichte, extreme Umgebungsbedingungen oder die Notwendigkeit einer dauerhaft sicheren Verbindung geht. Die WDU 50N Durchgangsklemme von Klippon® Connect adressiert diese Herausforderungen direkt:
- Raumoptimierung: Durch ihre kompakte Bauform ermöglicht die WDU 50N eine signifikant höhere Anschlussdichte auf engstem Raum, was die Größe von Schaltschränken reduziert und Materialkosten senkt.
- Geprüfte Sicherheit und Zuverlässigkeit: Die Klippon® Connect Technologie steht für eine sichere, vibrationsfeste und wartungsarme Verbindung, die selbst unter schwierigsten Betriebsbedingungen Bestand hat. Dies minimiert das Risiko von Ausfällen und erhöht die Betriebssicherheit Ihrer Anlagen.
- Anpassungsfähigkeit: Die W-Serie ist für eine breite Palette von Anwendungen konzipiert und bietet eine flexible Lösung für vielfältige elektrische Anforderungen.
- Qualitätsversprechen: Gefertigt nach strengsten Normen, garantiert die WDU 50N Langlebigkeit und Leistungsfähigkeit, wo minderwertige Alternativen schnell an ihre Grenzen stoßen.
Technische Exzellenz der WDU 50N Durchgangsklemme
Die WDU 50N repräsentiert die Spitze der Klemmtechnik, entwickelt von Weidmüller, einem global führenden Unternehmen im Bereich der elektrischen Verbindungs- und Automatisierungstechnik. Die W-Serie ist speziell darauf ausgelegt, den Anforderungen moderner industrieller Umgebungen gerecht zu werden, die durch hohe Leistungsdichten, strenge Sicherheitsstandards und die Notwendigkeit einer robusten, langlebigen Verbindung gekennzeichnet sind.
Das Herzstück der WDU 50N ist ihre innovative Klemmtechnologie. Im Gegensatz zu traditionellen Schraubklemmen, die eine regelmäßige Nachkontrolle erfordern können, um Vibrationen und Temperaturschwankungen standzuhalten, nutzt die Klippon® Connect Technologie einen Mechanismus, der eine Selbstnachstellfähigkeit der Verbindung gewährleistet. Dies bedeutet, dass die Klemmkraft über die Zeit konstant bleibt, selbst wenn sich das Leitermaterial aufgrund von Temperaturschwankungen geringfügig ausdehnt oder zusammenzieht. Diese Eigenschaft ist entscheidend für die langfristige Zuverlässigkeit und Sicherheit elektrischer Systeme.
Die Nennspannung von 690V und der Nennstrom von 50A machen die WDU 50N zu einer vielseitigen Lösung für eine breite Palette von Anwendungen in der Industrie, von der Energieverteilung in Schaltschränken über die Steuerungstechnik bis hin zu komplexen Automatisierungssystemen.
Umfassende Anwendungsbereiche und Vorteile
Die Einsatzmöglichkeiten der WDU 50N Durchgangsklemme sind vielfältig und erstrecken sich über zahlreiche Branchen, in denen präzise, sichere und platzsparende elektrische Verbindungen unerlässlich sind. Ihre robusten Eigenschaften und die hohe Zuverlässigkeit machen sie zur bevorzugten Wahl für:
- Schaltschrankbau: In modernen Schaltschränken, wo der Platz oft extrem begrenzt ist, ermöglicht die hohe Anschlussdichte der WDU 50N die Installation von mehr Komponenten auf kleinerer Fläche. Dies spart nicht nur Platz, sondern reduziert auch die Komplexität der Verkabelung und erleichtert die Wartung.
- Industrielle Automatisierung: In Produktionsanlagen, Robotik und anderen automatisierten Systemen ist die Ausfallsicherheit von entscheidender Bedeutung. Die vibrationsfeste und wartungsarme Verbindung der WDU 50N minimiert das Risiko ungeplanter Stillstände und gewährleistet einen reibungslosen Betrieb.
- Energieverteilung: Ob in Verteilern, Unterverteilungen oder anderen Energieinfrastrukturen, die WDU 50N bietet eine sichere und effiziente Möglichkeit, elektrische Leitungen zu verbinden und zu verteilen, selbst unter hoher Last und bei anspruchsvollen Umgebungsbedingungen.
- Anlagenbau und Maschinenbau: In der Konstruktion von Industrieanlagen, Verpackungsmaschinen, Werkzeugmaschinen und anderen komplexen Geräten spielt die zuverlässige elektrische Verbindung eine Schlüsselrolle für die Funktionalität und Langlebigkeit.
- Prozesstechnik: In Bereichen wie der chemischen Industrie, der Lebensmittelverarbeitung oder der Wasseraufbereitung, wo spezifische Umgebungsanforderungen (z.B. korrosive Atmosphären) herrschen können, bietet die robuste Bauweise der WDU 50N eine zuverlässige Lösung.
Die beige Farbgebung der Klemme dient nicht nur der ästhetischen Unterscheidung, sondern entspricht auch gängigen Standards und Vorschriften im Elektroinstallationsbereich, was die Identifizierung und Einhaltung von Normen erleichtert.
Produkteigenschaften der WDU 50N – Klippon® Connect, W-Serie beige
| Eigenschaft | Details |
|---|---|
| Produkttyp | Durchgangsklemme |
| Serie | Klippon® Connect W-Serie |
| Modellbezeichnung | WDU 50N |
| Anschlussbereich (Leiterquerschnitt) | 0,2 mm² bis 10 mm² (flexibel) / 0,2 mm² bis 16 mm² (starr) |
| Nennspannung | 690 V AC / 1000 V DC |
| Nennstrom | 50 A |
| Klemmprinzip | Schraubklemmtechnik (für höchste mechanische Belastbarkeit und einfache Handhabung) |
| Gehäusematerial | Hochwertiger Kunststoff (verstärkt, flammhemmend nach UL 94 V-0) |
| Farbe | Beige |
| Montageart | Schiene (TS 35) |
| Umgebungstemperatur (Betrieb) | -50 °C bis +120 °C (abhängig von Leitermaterial und Nennstromauslastung) |
| Schutzart (im eingebauten Zustand) | IP20 |
| Zertifizierungen und Normen | UL, CSA, IECEx, ATEX, DNV, GL und weitere internationale Standards |
Häufig gestellte Fragen zu WDU 50N – Durchgangsklemme Klippon® Connect, W-Serie beige
Was sind die Hauptvorteile der Klippon® Connect Technologie gegenüber herkömmlichen Schraubklemmen?
Die Klippon® Connect Technologie, die in der WDU 50N zum Einsatz kommt, bietet eine Reihe von Vorteilen gegenüber traditionellen Schraubklemmen. Dazu gehören eine deutlich höhere Vibrationsfestigkeit, eine verbesserte Selbstnachstellfähigkeit der Klemmkraft bei Temperaturschwankungen und eine reduzierte Notwendigkeit für regelmäßige Wartung und Nachziehen der Schrauben. Dies führt zu einer erhöhten Betriebssicherheit und geringeren Langzeitkosten.
Ist die WDU 50N für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Ja, die WDU 50N Durchgangsklemme ist für den Einsatz in explosionsgefährdeten Bereichen konzipiert und verfügt über entsprechende Zertifizierungen wie IECEx und ATEX. Dies unterstreicht ihre Eignung für anspruchsvolle industrielle Umgebungen, in denen höchste Sicherheitsstandards gelten.
Welche Arten von Leitern kann ich mit der WDU 50N sicher anschließen?
Die WDU 50N ist für den Anschluss von starren und flexiblen Leitern mit unterschiedlichen Querschnitten ausgelegt. Sie unterstützt starre Leiter von 0,2 mm² bis 16 mm² und flexible Leiter von 0,2 mm² bis 10 mm². Dies gewährleistet eine hohe Flexibilität bei der Planung und Installation.
Welchen Temperaturbereich kann die WDU 50N aushalten?
Die Durchgangsklemme WDU 50N ist für einen breiten Betriebstemperaturbereich von -50 °C bis +120 °C ausgelegt. Die tatsächliche Belastbarkeit hängt von der genauen Konfiguration, dem Leitermaterial und der Nennstromauslastung ab, aber die robuste Bauweise ermöglicht den Einsatz in extremen thermischen Umgebungen.
Wie wird die WDU 50N in einem Schaltschrank montiert?
Die WDU 50N wird auf einer Standard-Hutschiene (TS 35) montiert. Dies ist ein weit verbreitetes und standardisiertes Verfahren im Schaltschrankbau, das eine einfache und sichere Installation ermöglicht und eine schnelle Integration in bestehende Systeme erlaubt.
Warum ist die Farbe Beige für diese Klemme wichtig?
Die beige Farbgebung der WDU 50N entspricht gängigen Farbkodierungsstandards im Elektroinstallationsbereich und erleichtert die visuelle Unterscheidung von anderen Komponenten. Dies trägt zur Klarheit der Verdrahtung bei und unterstützt die Einhaltung von Normen und Vorschriften.
Welche internationalen Normen werden von der WDU 50N erfüllt?
Die WDU 50N Durchgangsklemme erfüllt eine Vielzahl internationaler Normen und Zertifizierungen, darunter UL, CSA, IECEx, ATEX und DNV. Diese umfangreichen Zulassungen bestätigen ihre Zuverlässigkeit und Sicherheit für globale Anwendungen in unterschiedlichen Industrien.
